The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 tarjoaa käyttäjille aidon ohjelmointikokemuksen, kun heistä tulee kokeneempia ohjelmoijia. Olitpa siirtymässä lohkopohjaisesta kielestä tai oletko kokenut tekstipohjainen ohjelmoija, seuraava artikkeli kattaa VEXcode Pro V5 -käyttöliittymän (UI) päätoiminnot.

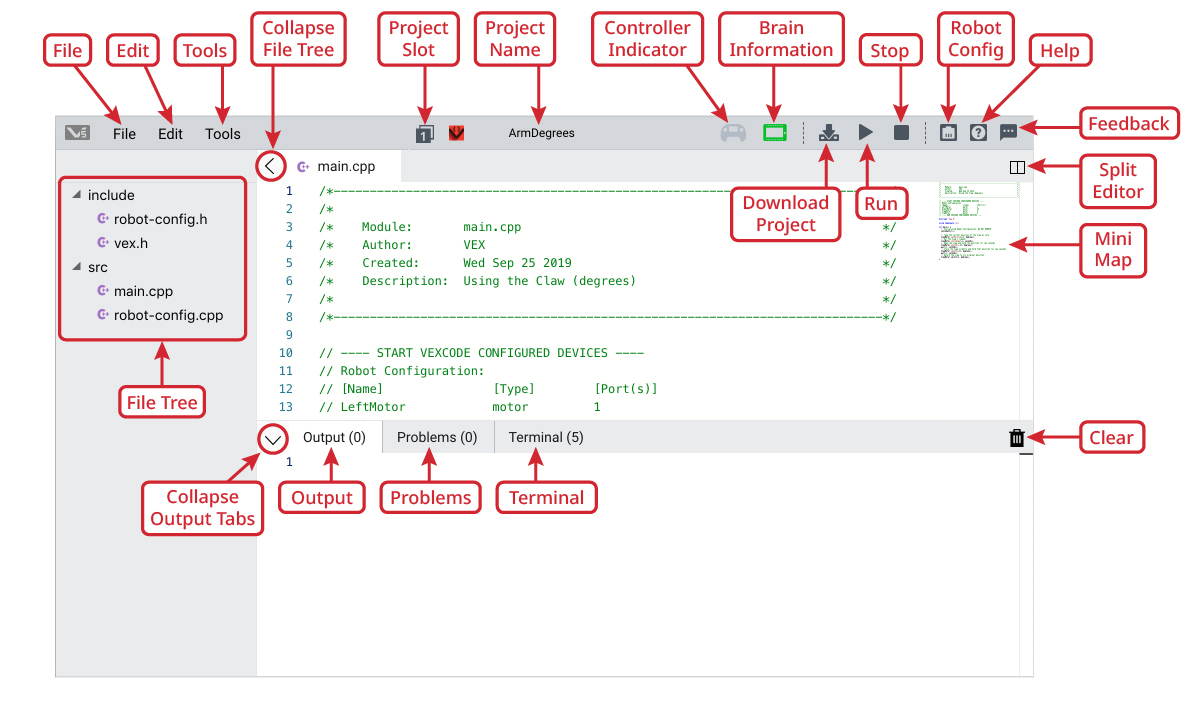

Näyttökaappaus VEXcode V5 Text -käyttöliittymästä, joka esittelee erilaisia ohjelmointilohkoja ja työkaluja robotiikan ohjelmointiin, suunniteltu opetusohjelmiin V5-robotiikkakategoriassa.

Windows

Näyttökaappaus VEXcode V5:n Tiedosto-valikosta, jossa näkyy vaihtoehtoja tiedostojen luomiseen, avaamiseen, tallentamiseen ja vientiin sekä lisäasetuksia ja työkaluja käyttäjille V5-opetusohjelmaosiossa.

Mac

Näyttökaappaus Macin Tiedosto-valikosta, jossa näkyy useita V5-opetusohjelmiin liittyviä tiedostovaihtoehtoja, kuten Uusi, Avaa, Tallenna ja Tulosta.

Tiedoston valitseminen avaa Tiedosto-valikon seuraavilla vaihtoehdoilla:

Windows

Kuvakaappaus Vex V5:n muokkausvalikosta, jossa näkyy erilaisia projektiasetusten ja -konfiguraatioiden muokkausvaihtoehtoja, jotka liittyvät Vex-robotiikkaohjelmiston käytön opetusohjelmiin.

Mac

Kuvakaappaus Macin Muokkaa-valikosta, jossa näkyy erilaisia muokkausvaihtoehtoja V5-ohjelmistossa, mukaan lukien leikkaus-, kopiointi-, liitä-, kumoa- ja uudelleentoimintotoiminnot.

Kun valitset Muokkaa, muokkausvaihtoehtojen Muokkaa-valikko avautuu

Windows

Näyttökaappaus VEX V5 -ohjelmiston Tools Menu -valikosta, jossa näkyy erilaisia työkaluvaihtoehtoja käyttäjille, mukaan lukien ohjelmointi- ja konfigurointityökalut, jotka on suunniteltu auttamaan robotiikan opetusohjelmissa.

Mac

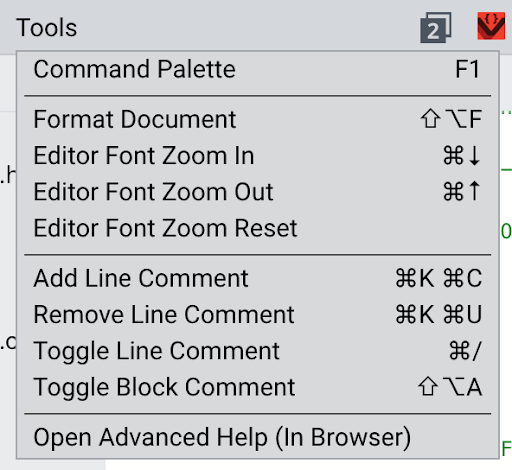

Näyttökaappaus VEX V5 -ohjelmiston Työkalut-valikosta, jossa näkyy erilaisia työkaluvaihtoehtoja ja ominaisuuksia, joita käyttäjät voivat navigoida ja käyttää opetusohjelmissa.

Valitsemalla Työkalut avaa Työkalut-valikon seuraavista vaihtoehdoista

Kutista tiedostopuu pienentää tiedostopuupaneelin muokkausalueen suurentamiseksi.

Näyttökaappaus V5-luokan kuvauksen opetusohjelmasta, joka esittelee erilaisia slotteja ja niiden kokoonpanoja visuaalisessa muodossa.

Projektipaikka antaa käyttäjille mahdollisuuden valita yhden kahdeksasta Brain-paikasta, johon projekti ladataan.

Näyttökaappaus, jossa näkyy Vex Robotics -ohjelmiston "Ota asiantuntija käyttöön" -vaihtoehto, joka havainnollistaa prosessia käyttäjille V5 Tutorials -osiossa.

Projektin nimi antaa käyttäjille mahdollisuuden antaa projektille nimen helppokäyttöisyyttä varten.

Projektin nimen napsauttaminen avaa Projektin tiedot, josta voit napsauttaa ottaaksesi asiantuntijavaihtoehdot käyttöön.

Ohjaimen ilmaisin on harmaa, jos säädintä ei ole kytketty, oranssi, jos se on kytketty, mutta radiolinkkiä ei ole aivoihin, ja vihreä, kun se on kytketty aivoihin.
Brain Information näyttää, onko V5 Robot Brain kytketty (vihreä) käyttöliittymään, ei kytketty (harmaa) vai onko se päivitettävä (vihreä aivot oranssilla varoituskolmiolla).

Näyttökaappaus VEX V5:n käännösprosessista, joka näyttää käyttöliittymän ja koodielementit, joita käytetään ohjelmoinnissa robotiikan opetusohjelmiin.

Lataa projekti on painike, joka tulee näkyviin, kun aivot on yhdistetty, jotta käyttäjät voivat ladata projektin aivoihin.

Huomautus: Kun aivot eivät ole yhteydessä, latauspainike korvataan tässä näkyvälläBuild-painikkeella:

Run sallii käyttäjän käynnistää projektin käyttöliittymän kautta sen jälkeen, kun se on jo ladattu robottiin.
Stop sallii käyttäjän pysäyttää projektin käyttöliittymän kautta.
Robot Config näyttää robotin kokoonpanon, jotta käyttäjät voivat lisätä, poistaa ja muokata robotin rakennelmaan sisältyviä laitteita.
Ohje tarjoaa käyttäjälle yksittäisen komento-ohjeen ja/tai komentoviitteen.
Palaute antaa käyttäjien arvioida kokemuksiaan käyttöliittymästä ja lähettää VEX-viestin suoraan.
Split Editor -toimintoa käytetään muokkausnäytön jakamiseen siten, että käyttöliittymässä on kaksi välilehteä, joilla voit tarkastella kahta eri tiedostoa projektin sisällä tai tarkastella saman tiedoston eri osia.
Mini Map näyttää käyttäjille, mikä osa lähdetiedostosta on tällä hetkellä näkyvissä muokkausikkunassa ja antaa käyttäjän selata nopeasti koko tiedostoa vetämällä korostettua osaa.
Tiedostopuu tarjoaa käyttäjille luettelon kansioista ja niiden tiedostoista, joita käytetään projektissa, jotta käyttäjät voivat valita syöttötiedoston, jota he haluavat muokata.
Kutista tulostusvälilehdet pienentää Tulostusvälilehdet muokkausalueen suurentamiseksi.
Tulos luettelee tiedot tallentamisesta, kääntämisestä ja luoduista virheistä.
Ongelmat luettelee virheet, varoitukset ja tiedot ongelmista.
Liitin näyttää tekstin, joka on tulostettu aivoissa käynnissä olevasta käyttäjäprojektista, kun aivot on kytketty suoraan USB:n tai ohjaimen kautta. Sen avulla käyttäjä voi myös lähettää tekstiä aivoissa käynnissä olevaan projektiin, kun yhteys on muodostettu.
Tyhjennä antaa käyttäjän poistaa viestejä lähtö- ja päätenäytöistä.
