6-akselisen robottivarren liittäminen verkkopohjaiseen VEXcode EXP – Maciin – VEX kirjasto

Jos haluat liittää 6-akselisen robottivarren VEXcode EXP:hen, sinun on ensin kytkettävä 6-akselinen varsi virtaan, ja ja kytke 6-akselinen varsi suoraan tietokoneeseesi.

Kaavio, joka havainnollistaa uran ja teknisen koulutuksen 6-akselisen varren liitäntäprosessia, jossa näkyy merkittyjä komponentteja ja johdotusohjeet oikeaa asennusta varten.

Avaa codeexp.vex.com ja avaa uusi Arm Blocks tai tekstiprojekti.

Kaavio, joka havainnollistaa uran ja teknisen koulutuksen 6-akselisen varren liitäntäprosessia, jossa näkyy merkittyjä komponentteja ja johdotukset oikeaa asennusta varten.

6-Axis Arm -kuvake näytön oikeassa yläkulmassa on valkoinen, mikä osoittaa, että 6-Axis Arm -kuvake ei ole tällä hetkellä kytkettynä. Valitse tämä kuvake.

Kaavio, joka havainnollistaa uran ja teknisen koulutuksen 6-akselisen varren liitäntäprosessia, jossa näkyy merkittyjä komponentteja ja johdotusohjeet oikeaa asennusta varten.

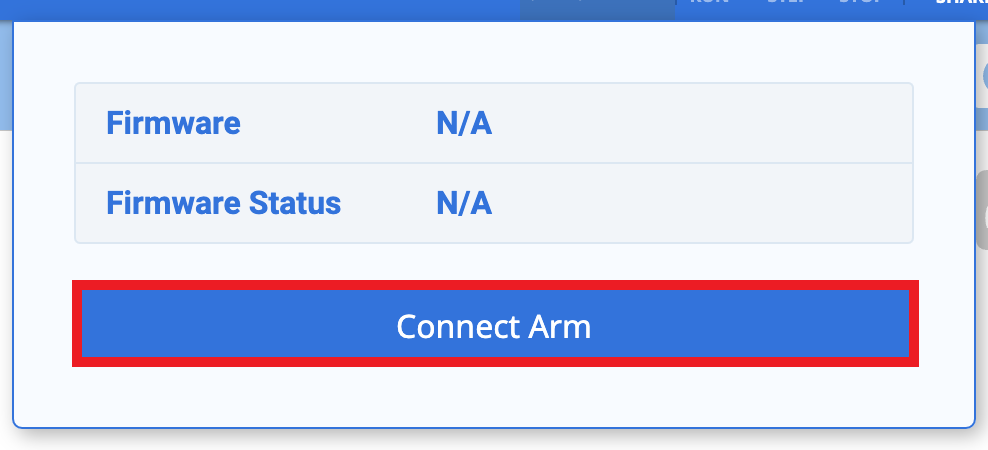

Kun se on valittu, uusi ikkuna avautuu. ValitseConnect Arm aloittaaksesi 6-akselisen varren yhdistämisen VEXcode EXP:hen.

Kaavio, joka havainnollistaa uran ja teknisen koulutuksen 6-akselisen varren liitäntäprosessia, jossa on merkittyjä komponentteja ja vaiheittaiset asennusohjeet.

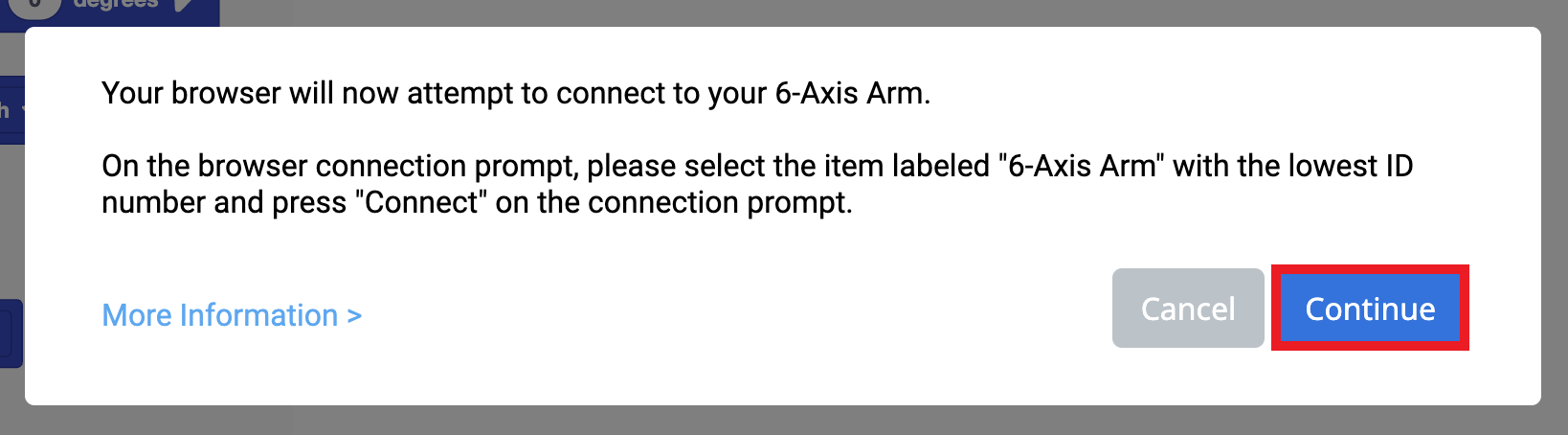

ValitseJatka.

Kaavio, joka havainnollistaa uran ja teknisen koulutuksen 6-akselisen varren liitäntäprosessia, jossa on merkittyjä komponentteja ja johdotusohjeet oikeaa asennusta varten.

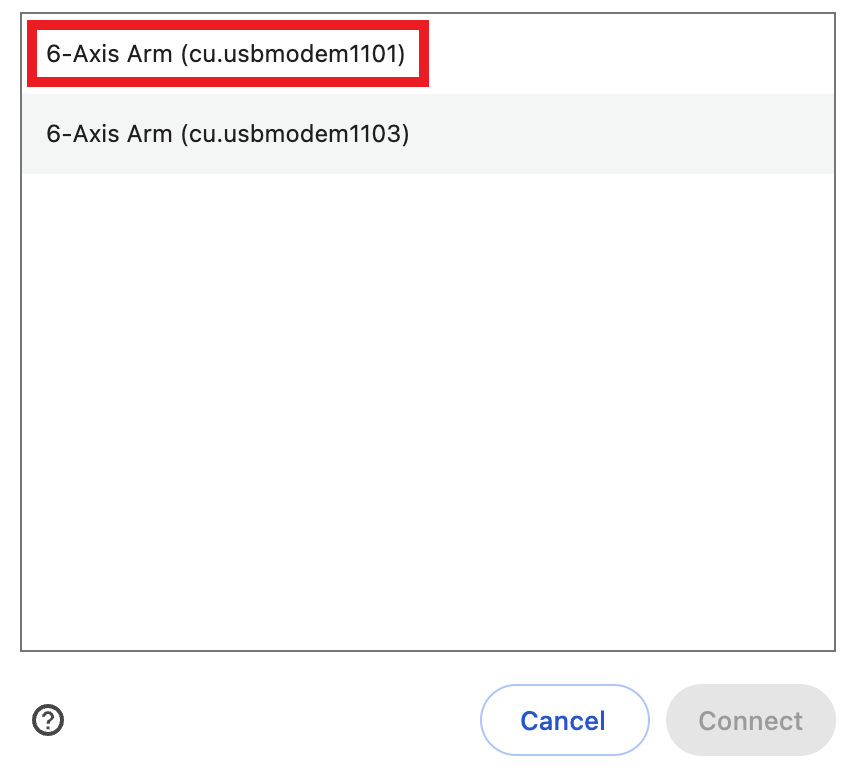

Valitse portti, jolla on pienin numero. Tässä kuvakaappauksessa1101on pienempi kuin1103, joten se on valittuna.

Kaavio, joka näyttää yhteyden muodostamisen 6-akseliseen käsivarteen ura- ja teknisessä koulutuksessa, havainnollistaa tarvittavat komponentit ja liitännät oikeaan käyttöön.

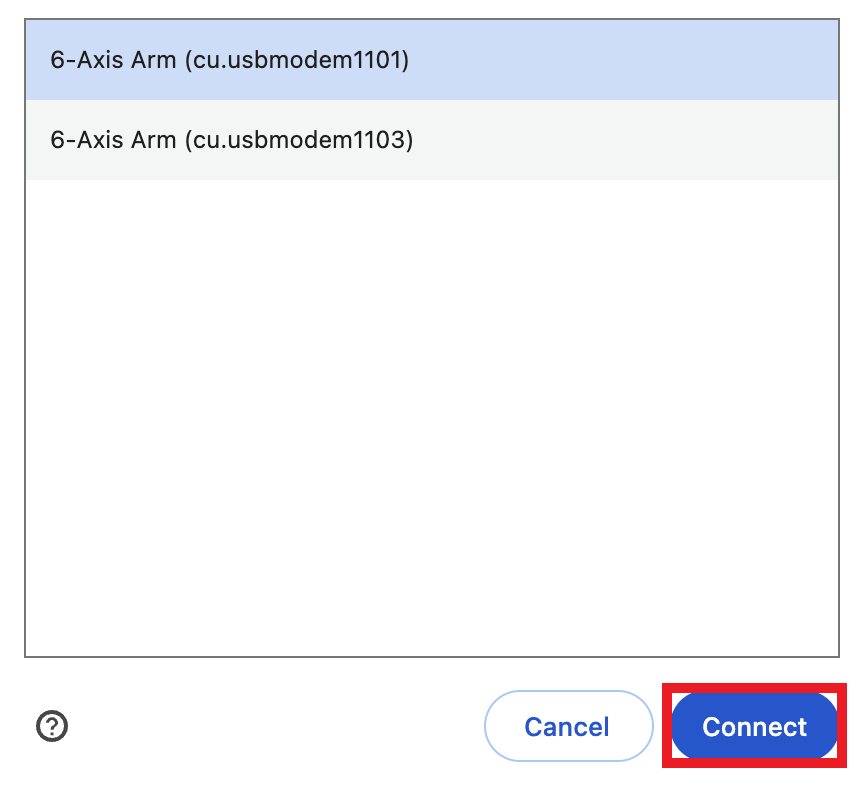

Kun oikea portti on korostettuna, lopeta 6-akselisen varren yhdistäminen valitsemalla Yhdistä.

Kaavio, joka havainnollistaa 6-akselisen varren liittämistä ura- ja teknisessä koulutuksessa, jossa näkyy merkittyjä komponentteja ja liitäntäpisteitä oikeaa asennusta varten.

Nyt verkkosivulla 6-Axis Arm -kuvake muuttuu vihreäksi, mikä osoittaa, että 6-Axis Arm on yhdistetty onnistuneesti ja sen laiteohjelmisto on ajan tasalla.

Jos 6-Axis Arm -kuvake on oranssi, laiteohjelmisto on vanhentunut. Lue tämä artikkeli oppiaksesi päivittämään 6-Axis Robotic Arm -laitteen laiteohjelmiston.
