VEXcode Pro V5 brinda a los usuarios una experiencia de programación auténtica a medida que se convierten en programadores más experimentados. Ya sea que esté haciendo la transición de un lenguaje basado en bloques o sea un programador experimentado basado en texto, el siguiente artículo cubrirá la funcionalidad principal de la interfaz de usuario (UI) de VEXcode Pro V5.

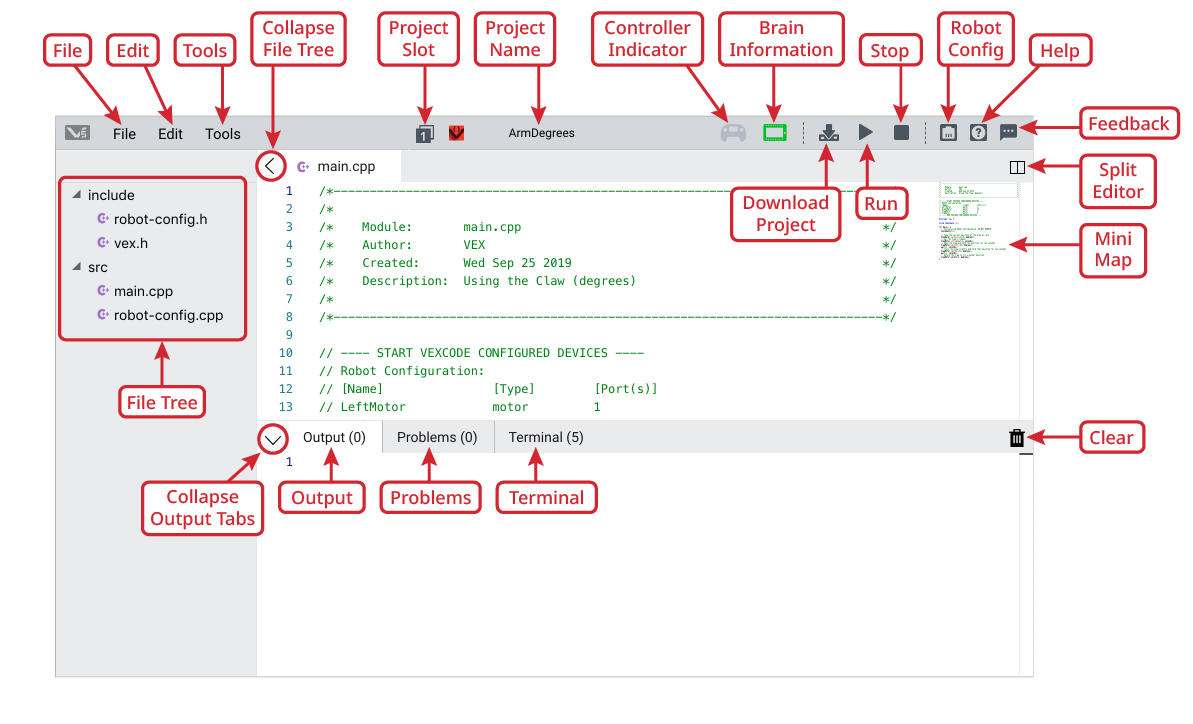

Captura de pantalla de la interfaz de usuario de texto VEXcode V5, que muestra varios bloques de programación y herramientas para la programación robótica, diseñada para tutoriales educativos en la categoría de robótica V5.

ventanas

Captura de pantalla del menú Archivo en VEXcode V5, que muestra opciones para crear, abrir, guardar y exportar archivos, junto con configuraciones y herramientas adicionales para los usuarios en la sección de tutoriales de V5.

Mac

Captura de pantalla del menú Archivo en una Mac, que muestra varias opciones de archivo como Nuevo, Abrir, Guardar e Imprimir, relevantes para los tutoriales de V5.

Al seleccionar Archivo se abre el Menú Archivo con las siguientes opciones:

ventanas

Captura de pantalla del menú Editar en Vex V5, que muestra varias opciones para editar configuraciones y ajustes del proyecto, relevantes para los tutoriales sobre el uso del software de robótica Vex.

Mac

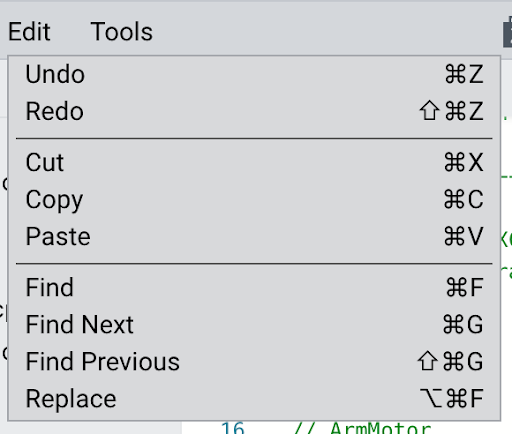

Captura de pantalla del menú Editar en una Mac, que muestra varias opciones de edición en el software V5, incluidas las funciones cortar, copiar, pegar, deshacer y rehacer.

Al seleccionar Editar se abre el Menú de edición de opciones de edición.

ventanas

Captura de pantalla del menú de herramientas en el software VEX V5, que muestra varias opciones de herramientas para los usuarios, incluidas herramientas de programación y configuración, diseñadas para ayudar en los tutoriales de robótica.

Mac

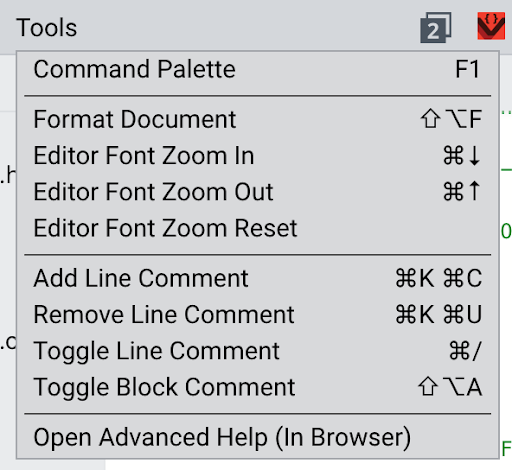

Captura de pantalla del menú de herramientas en el software VEX V5, que muestra varias opciones y funciones de herramientas para que los usuarios naveguen y utilicen en tutoriales.

Al seleccionar Herramientas se abre el Menú Herramientas de las siguientes opciones

Contraer árbol de archivos minimizará el panel del árbol de archivos para ampliar el área de edición.

Captura de pantalla del tutorial de descripción de la categoría V5, que muestra varias ranuras y sus configuraciones en un formato visual.

Project Slot permite a los usuarios seleccionar una de las ocho ranuras del Brain donde se descargará el proyecto.

Captura de pantalla que muestra la opción 'Habilitar experto' en el software Vex Robotics, ilustrando el proceso para los usuarios en la sección Tutoriales V5.

Nombre del proyecto permite a los usuarios asignar un nombre al proyecto para facilitar su referencia.

Al hacer clic en Nombre del proyecto, se abrirán Detalles del proyecto, donde puede hacer clic para habilitar las opciones de experto.

El indicador del controlador será gris si no hay ningún controlador conectado, naranja si está conectado pero no hay enlace de radio con el cerebro y verde cuando esté conectado al cerebro.
Brain Information muestra si el V5 Robot Brain está conectado (verde) a la interfaz de usuario, no conectado (gris) o necesita ser actualizado (cerebro verde con triángulo de advertencia naranja).

Captura de pantalla del proceso de compilación de VEX V5, que muestra la interfaz y los elementos de código utilizados en la programación de tutoriales de robótica.

Descargar Proyecto es el botón que aparece cuando el cerebro está conectado para que los usuarios puedan descargar el proyecto al cerebro.

Nota: Cuando el cerebro no está conectado, el botón Descargar se reemplaza por el botónBuildque se muestra aquí:

Ejecutar permite al usuario iniciar el proyecto a través de la interfaz de usuario después de que ya se haya descargado en el robot.
Detener permite al usuario detener el proyecto a través de la interfaz de usuario.
Robot Config muestra la configuración del robot para que los usuarios puedan agregar, eliminar y modificar los dispositivos incluidos en la construcción del robot.
Ayuda proporciona al usuario ayuda de comandos individual y/o proporciona la referencia de comandos.
Comentarios permite a los usuarios calificar sus experiencias con la interfaz de usuario y enviar mensajes a VEX directamente.
Split Editor se utiliza para dividir la pantalla de edición de modo que la interfaz de usuario tenga dos pestañas para ver dos archivos diferentes dentro del proyecto o para ver diferentes partes del mismo archivo.
Mini Map muestra a los usuarios qué parte del archivo fuente se muestra actualmente en la ventana del editor y permite al usuario desplazarse rápidamente por todo el archivo arrastrando la sección resaltada.
File Tree proporciona a los usuarios una lista de carpetas y sus archivos que se utilizan dentro del proyecto para que los usuarios puedan seleccionar el archivo de entrada que desean editar.
Contraer pestañas de salida minimizará las pestañas de salida para ampliar el área de edición.
Salida enumera información sobre cómo guardar, compilar y errores generados.
Problemas enumera errores, advertencias e información sobre problemas.
Terminal muestra el texto impreso desde un proyecto de usuario que se ejecuta en el cerebro cuando el cerebro está conectado mediante USB directo o el controlador. También permite al usuario enviar texto al proyecto que se ejecuta en el cerebro cuando está conectado.
Borrar permite al usuario eliminar mensajes de las pantallas Salida y Terminal.
