Conexión inalámbrica de un cerebro VEX IQ (1.ª generación) a una tableta iPad/Android en VEXcode IQ – Biblioteca VEX

Para conectar su VEX IQ (1.ª generación) Brain a un iPad o tableta Android, asegúrese de tener:

Una radio inteligente IQ instalada en el cerebro VEX IQ (1.ª generación).
El último firmware instalado en el cerebro VEX IQ 1.ª generación).

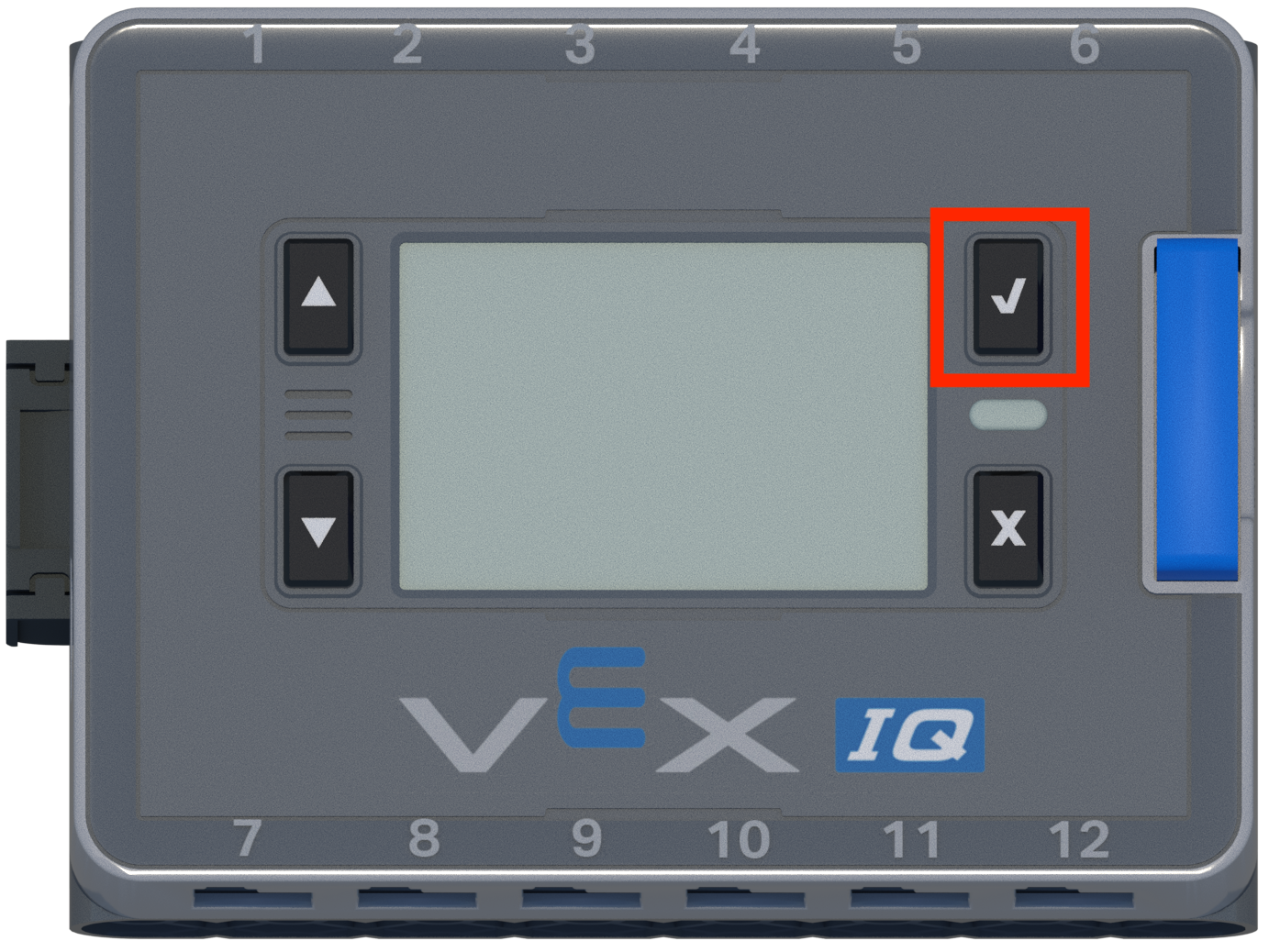

IQ Brain (1.ª generación) con el botón de verificación del cerebro resaltado.

Presione el botón Verificar en el Cerebro para encenderlo.

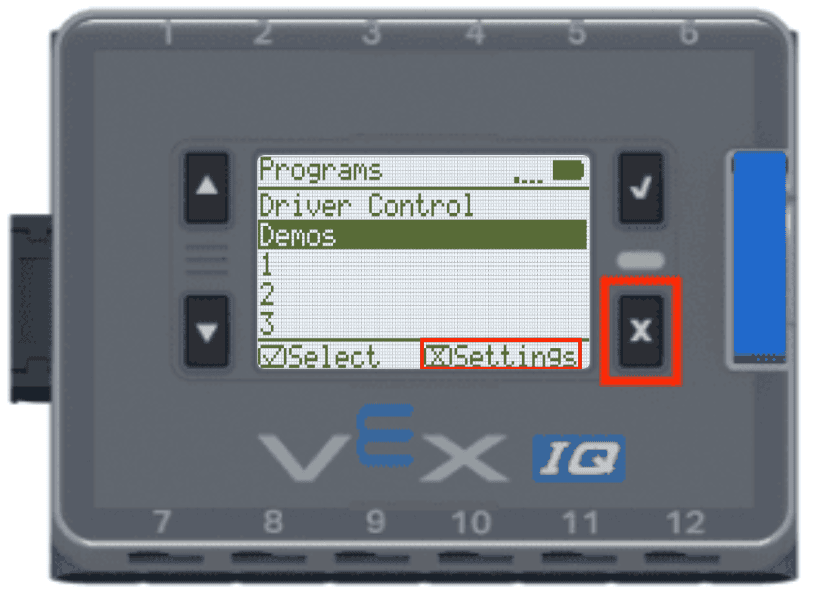

La pantalla del cerebro se muestra en el menú Programas. Un icono en la parte inferior de la pantalla indica que se puede presionar el botón X para cambiar al menú Configuración y este icono está resaltado.

Presione el botón X en el cerebro para ir al menú de Configuración.

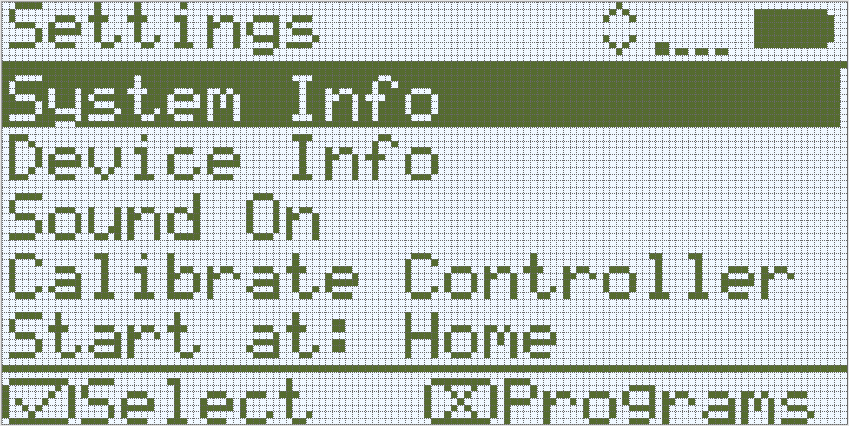

La pantalla del cerebro se muestra en el menú Configuración con la opción Información del sistema seleccionada. Información del sistema es la primera opción de la lista.

Presione el botón Verificar para seleccionar Información del sistema.

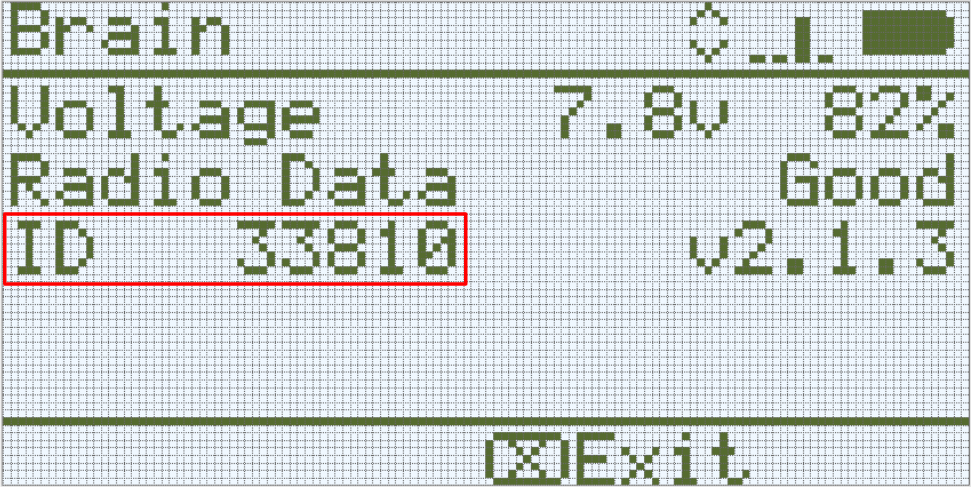

La pantalla del cerebro se muestra en el menú Información del sistema. Este menú enumera tres valores: Voltaje, Datos de radio e ID. El valor del ID está resaltado y en este ejemplo se lee 33810.

Recuerde el número de Brain ID que utilizará para conectar el Brain al iPad / tableta Android.

Nota: Los datos de radio siempre están activados de forma predeterminada y no es necesario activarlos o desactivarlos en Configuración.

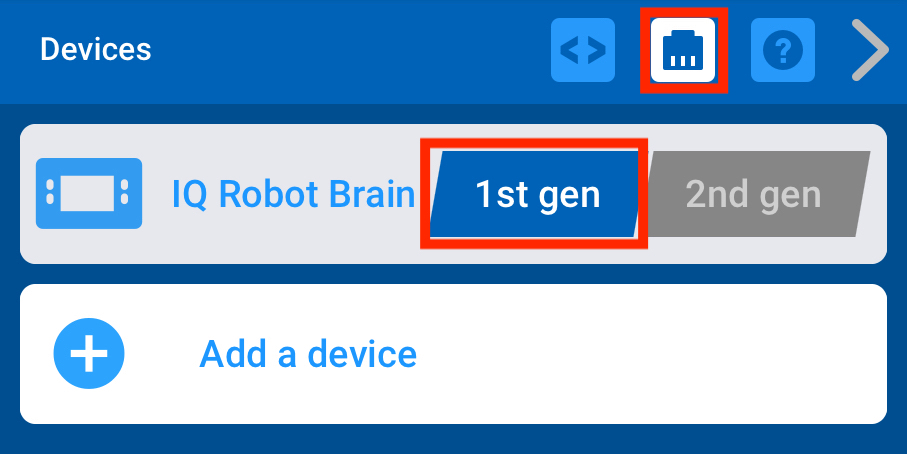

Menú de dispositivos IQ de VEXcode con la configuración de generación de cerebro robótico IQ mostrada. Esta configuración está establecida en la opción de 1.ª generación y está resaltada.

En VEXcode IQ, abra la ventana Dispositivos para confirmar que esté seleccionado el cerebro de primera generación.

Seleccione 1.a generación si aún no está seleccionado.

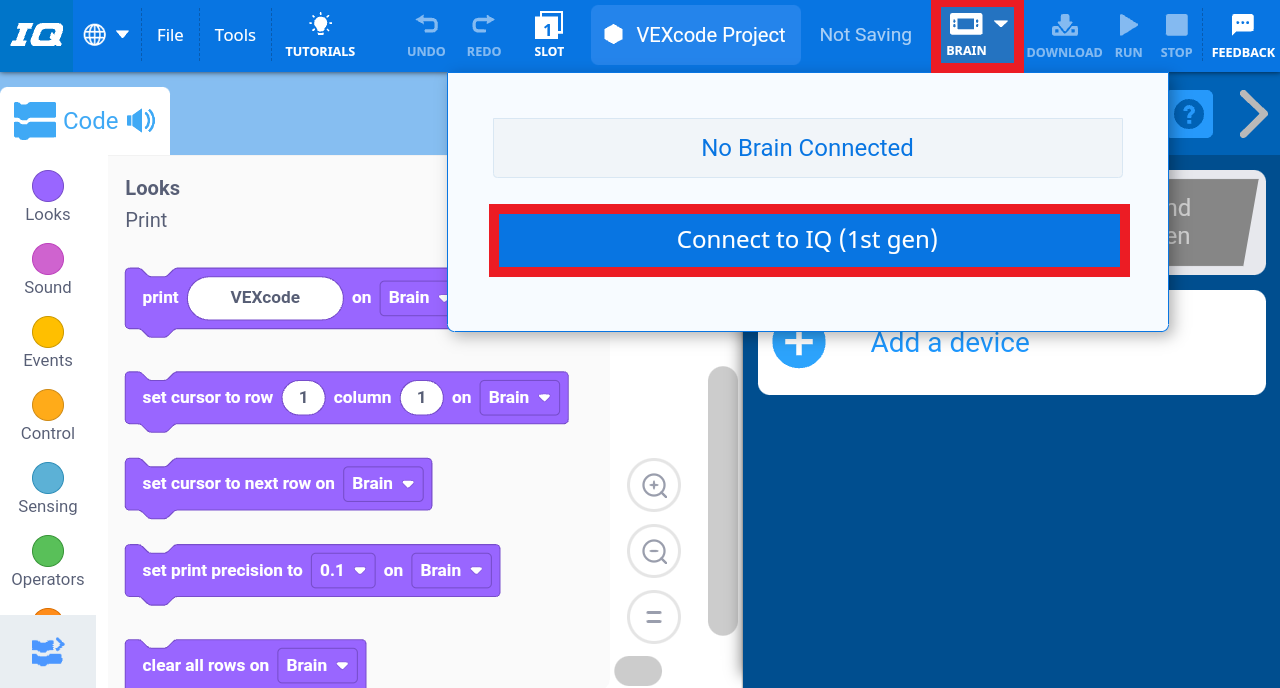

VEXcode IQ con el menú desplegable Cerebro abierto y el botón Conectar a IQ (1.ª generación) resaltado.

SeleccioneConectar a IQ (1.ª generación) en el menú Cerebro.

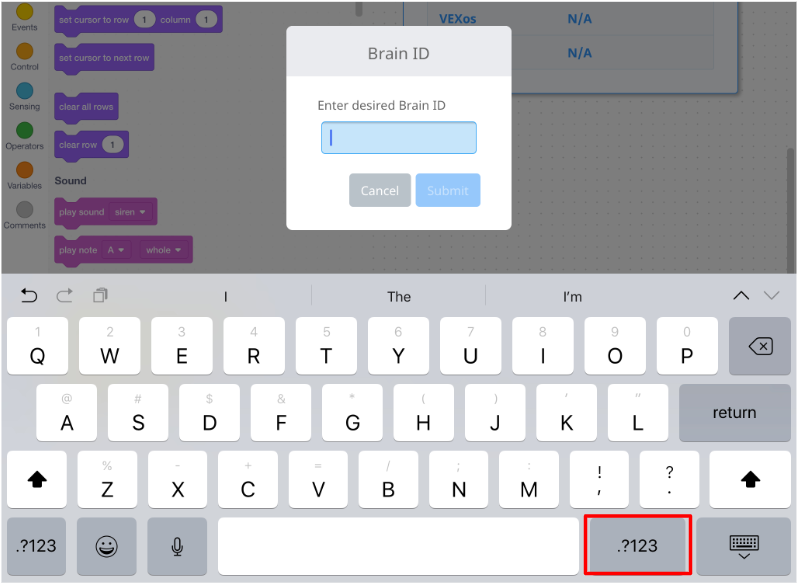

Mensaje de ID de cerebro de VEXcode IQ que dice Ingrese el ID de cerebro deseado. A continuación, hay un campo para ingresar el ID y dos botones que dicen Cancelar y Enviar.

Utilice el teclado numérico para ingresar el número de identificación de su cerebro.

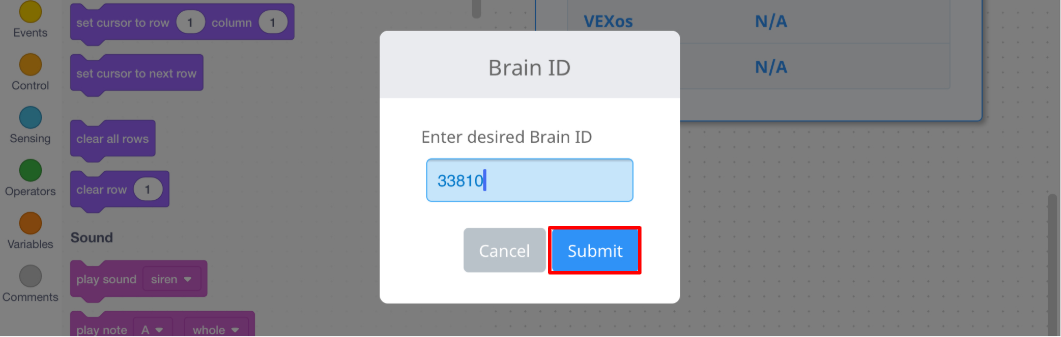

Solicitud de identificación cerebral de VEXcode IQ con el código 33810 ingresado en el campo. A continuación, se resalta el botón Enviar.

Seleccionar Enviar.

Barra de herramientas VEXcode IQ con un ícono de cerebro verde que indica que el cerebro se ha conectado correctamente.

Compruebe que el Cerebro está conectado cuando el ícono del Cerebro se vuelve verde.

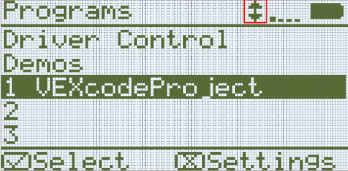

Pantalla cerebral con un ícono de flecha resaltado en la parte superior de la pantalla que indica una conexión de radio inteligente.

Las flechas en la parte superior de la pantalla del cerebro aparecerán sólidas, lo que indica una conexión de radio inteligente exitosa.
