Conexión de un brazo robótico de 6 ejes a VEXcode EXP basado en web – Chromebook – Biblioteca VEX

Para conectar un brazo robótico de 6 ejes a VEXcode EXP, primero debe el brazo de 6 ejes directamente el brazo de 6 ejes a su computadora.

Diagrama que ilustra cómo conectarse a un brazo de 6 ejes para aplicaciones de CTE (educación profesional y técnica), mostrando componentes etiquetados y puntos de conexión para un ensamblaje y funcionamiento adecuados.

Abra VEXcode EXP y abra un nuevo proyecto Arm.

Diagrama que ilustra el proceso de conexión de un brazo de 6 ejes en Educación Profesional y Técnica, mostrando componentes etiquetados e instrucciones de cableado para una configuración adecuada.

El icono del brazo robótico de 6 ejes en la parte superior derecha de la pantalla será blanco, lo que indica que no hay ningún brazo robótico de 6 ejes conectado actualmente. Seleccione este icono.

Diagrama que muestra el proceso de conexión de un brazo de 6 ejes en CTE, con componentes etiquetados e instrucciones paso a paso para una configuración e integración adecuadas.

Al seleccionarlo, se abrirá una nueva ventana. SeleccioneConectar brazo para comenzar a conectar su brazo robótico de 6 ejes a VEXcode EXP.

Diagrama que ilustra el proceso de conexión de un brazo de 6 ejes en un contexto de CTE (educación profesional y técnica), mostrando componentes etiquetados y cableado para una configuración adecuada.

SeleccioneContinuar.

Diagrama que ilustra el proceso de conexión de un brazo de 6 ejes en un contexto de educación profesional y técnica, con componentes etiquetados e instrucciones de cableado.

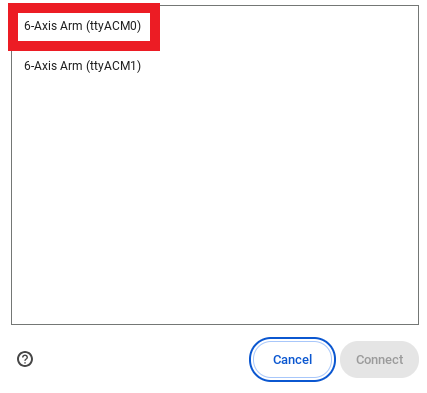

Seleccione el puerto que tenga el número más pequeño. En esta captura de pantalla, 0 es menor que 1, por lo que está seleccionado.

Diagrama que ilustra el proceso de conexión de un brazo de 6 ejes en educación profesional y técnica, con componentes etiquetados e instrucciones paso a paso para una configuración adecuada.

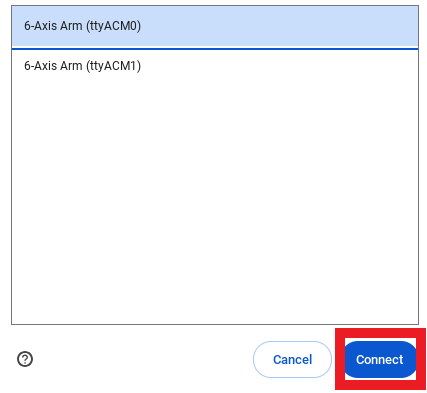

Una vez resaltado el puerto correcto, seleccione Conectar para terminar de conectar el brazo robótico de 6 ejes.

Diagrama que muestra cómo conectarse a un brazo de 6 ejes, ilustrando el cableado y los puntos de conexión para aplicaciones de CTE (educación profesional y técnica).

El icono del brazo robótico de 6 ejes se volverá verde, esto indica que el brazo robótico de 6 ejes se conectó correctamente y su firmware está actualizado.

Diagrama que muestra el proceso de conexión de un brazo de 6 ejes en Educación Profesional y Técnica, ilustrando los componentes y pasos necesarios para una configuración adecuada.

Si el icono del brazo de 6 ejes es naranja, significa que el firmware no está actualizado. Lea este artículo para aprender a actualizar el firmware de su brazo robótico de 6 ejes.
