Conexión de un brazo robótico de 6 ejes a VEXcode EXP basado en web – Mac – Biblioteca VEX

Para conectar un brazo robótico de 6 ejes a VEXcode EXP, primero debe el brazo de 6 ejes directamente el brazo de 6 ejes a su computadora.

Diagrama que ilustra el proceso de conexión de un brazo de 6 ejes en Educación Profesional y Técnica, mostrando componentes etiquetados e instrucciones de cableado para una configuración adecuada.

Abra codeexp.vex.com y abren un nuevo proyecto Arm Blocks o Text.

Diagrama que ilustra el proceso de conexión de un brazo de 6 ejes en Educación Profesional y Técnica, mostrando componentes etiquetados y cableado para una configuración adecuada.

El icono del brazo de 6 ejes en la parte superior derecha de la pantalla será blanco, lo que indica que no hay ningún brazo de 6 ejes conectado actualmente. Seleccione este icono.

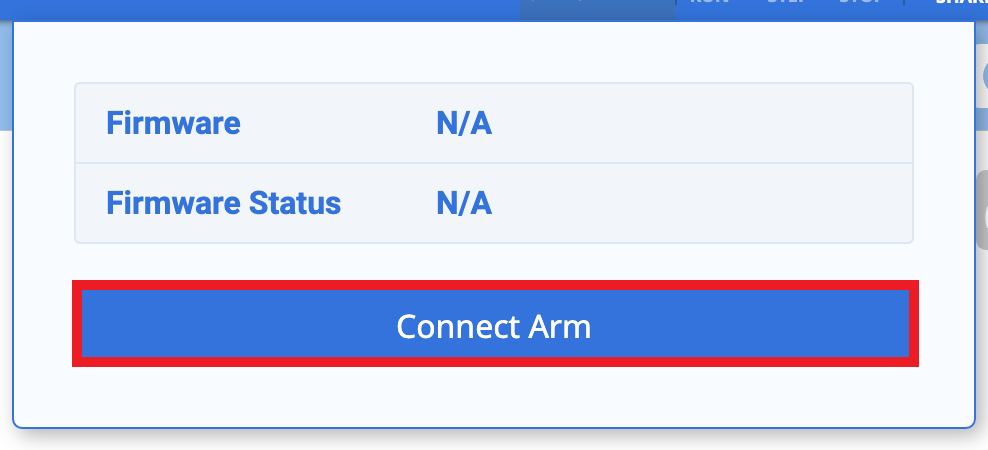

Al seleccionarlo, se abrirá una nueva ventana. SeleccioneConnect Arm para comenzar a conectar su brazo de 6 ejes a VEXcode EXP.

Diagrama que ilustra el proceso de conexión de un brazo de 6 ejes en Educación Profesional y Técnica, con componentes etiquetados e instrucciones paso a paso para el ensamblaje.

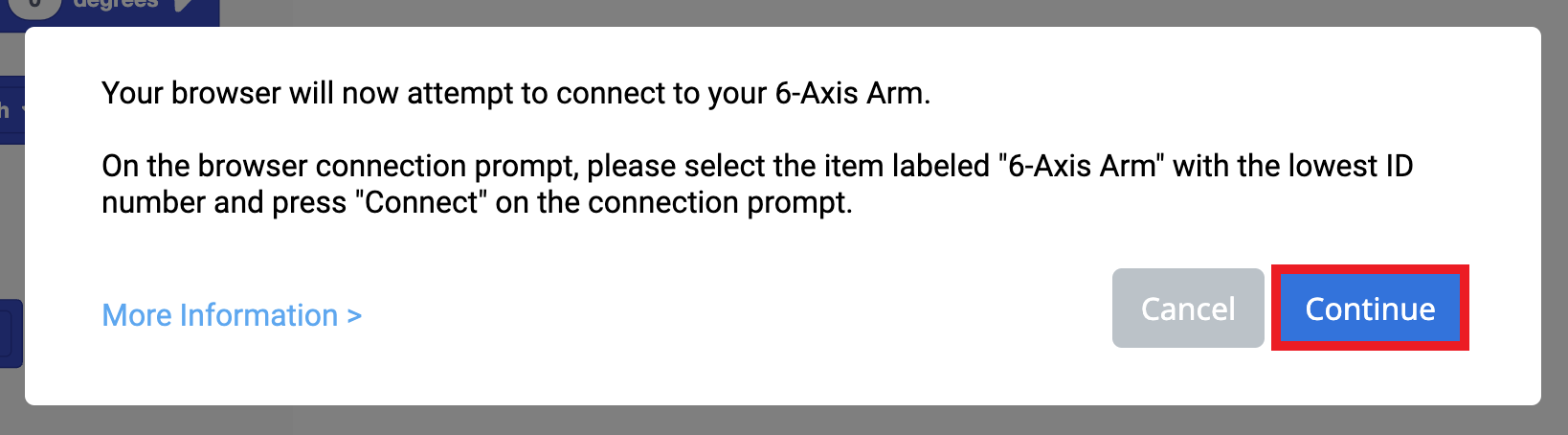

SeleccioneContinuar.

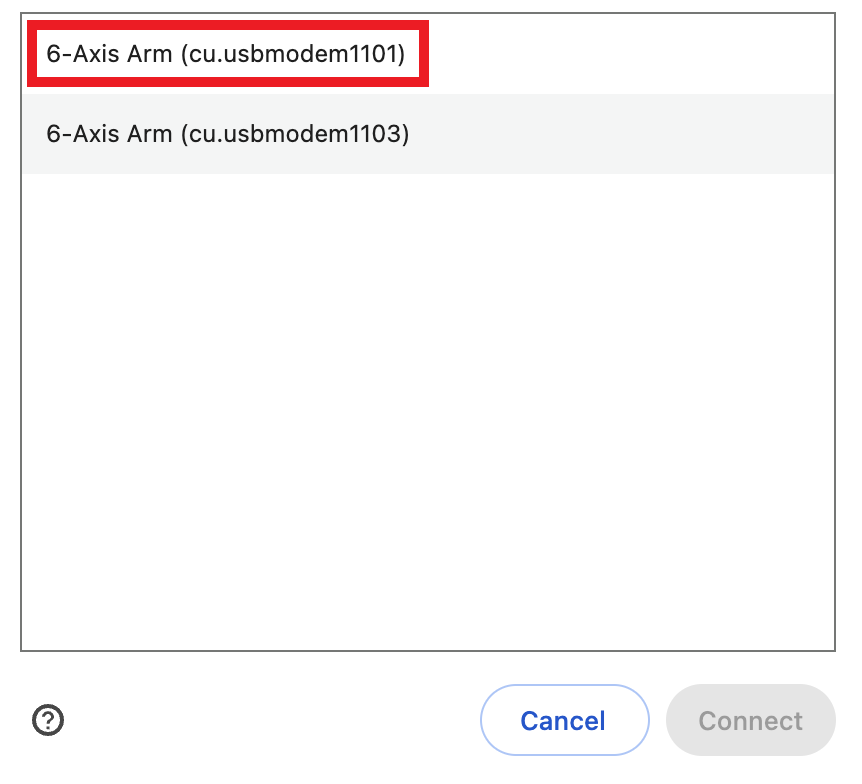

Seleccione el puerto que tenga el número más pequeño. En esta captura de pantalla,1101es menor que1103, por lo que está seleccionado.

Diagrama que muestra cómo conectarse a un brazo de 6 ejes en Educación Profesional y Técnica, ilustrando los componentes y conexiones necesarios para una configuración adecuada.

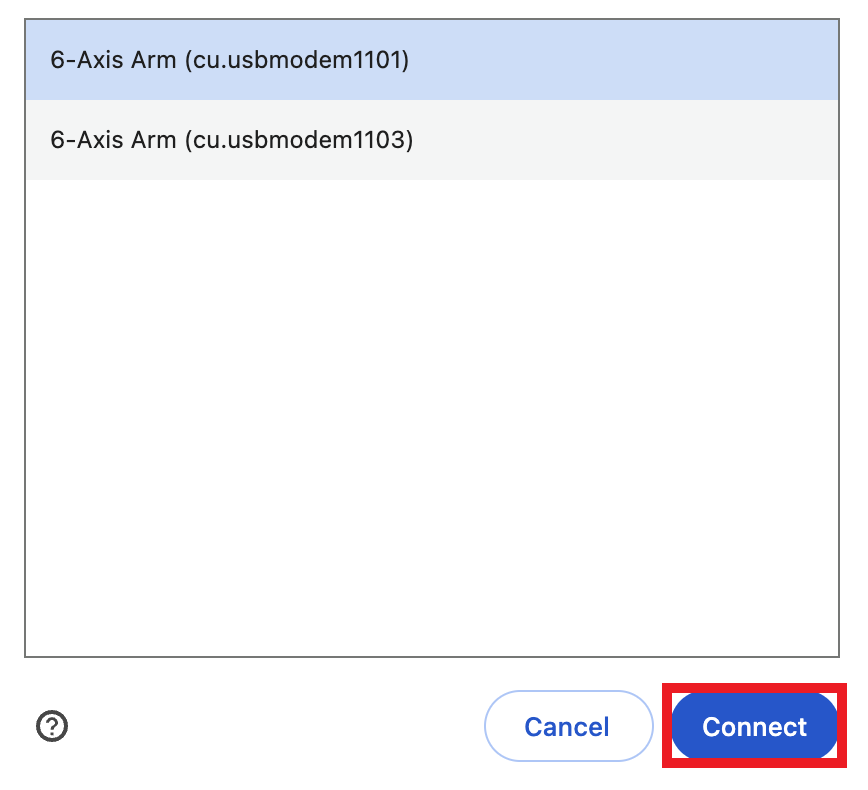

Una vez resaltado el puerto correcto, seleccione Conectar para terminar de conectar el brazo de 6 ejes.

Diagrama que ilustra cómo conectar un brazo de 6 ejes en Educación Profesional y Técnica, mostrando componentes etiquetados y puntos de conexión para una configuración adecuada.

Ahora en la página web, el icono del brazo de 6 ejes se volverá verde, esto indica que el brazo de 6 ejes se conectó correctamente y su firmware está actualizado.

Si el icono del brazo de 6 ejes es naranja, significa que el firmware no está actualizado. Lea este artículo para aprender a actualizar el firmware de su brazo robótico de 6 ejes.
