VEXcode Pro V5 proporciona a los usuarios una experiencia de programación auténtica a medida que se convierten en programadores más experimentados. Ya sea que esté pasando de un lenguaje basado en bloques o sea un programador experimentado basado en texto, el siguiente artículo cubrirá la funcionalidad principal de la interfaz de usuario (UI) de VEXcode Pro V5.

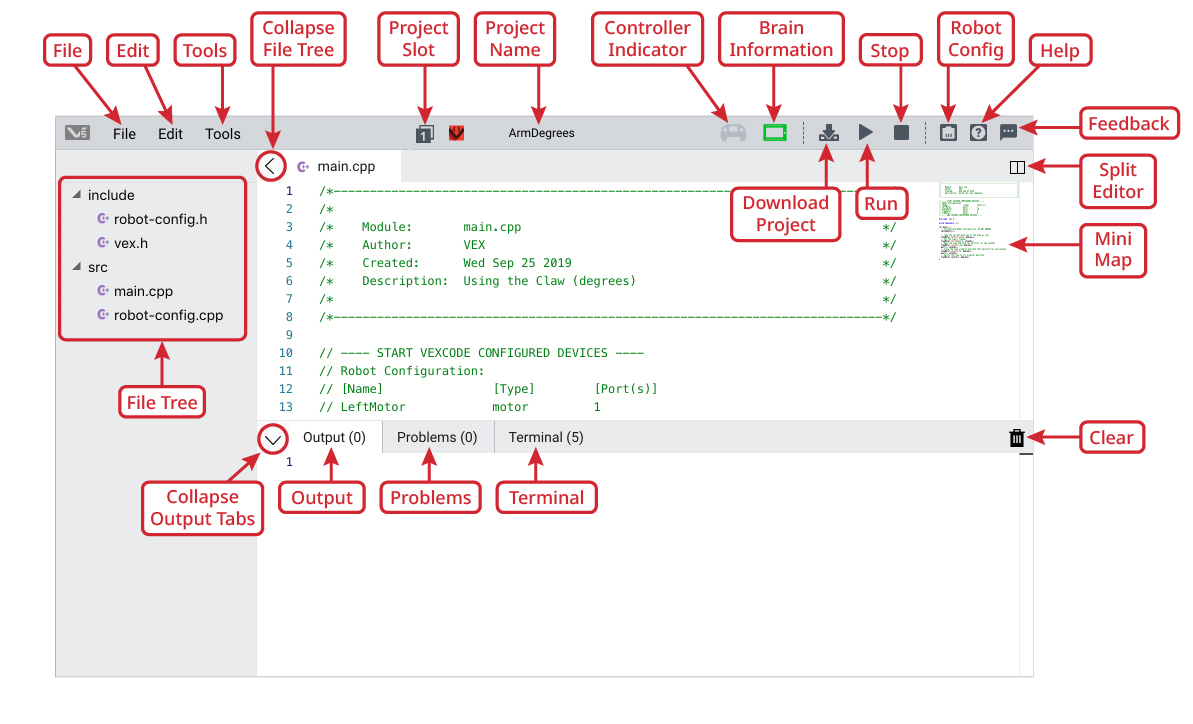

Captura de pantalla de la interfaz de usuario de texto VEXcode V5, que muestra varios bloques de programación y herramientas para la programación de robótica, diseñada para tutoriales educativos en la categoría de robótica V5.

Windows

Captura de pantalla del menú Archivo en VEXcode V5, que muestra las opciones para crear, abrir, guardar y exportar archivos, junto con la configuración y las herramientas adicionales para los usuarios en la sección de tutoriales de V5.

Mac

Captura de pantalla del menú Archivo en un Mac, que muestra varias opciones de archivo, como Nuevo, Abrir, Guardar e Imprimir, relevantes para los tutoriales de V5.

Al seleccionar Archivo, se abre el menú Archivo con las siguientes opciones:

Windows

Captura de pantalla del menú Editar en Vex V5, que muestra varias opciones para editar los ajustes y configuraciones del proyecto, relevantes para los tutoriales sobre el uso del software de robótica Vex.

Mac

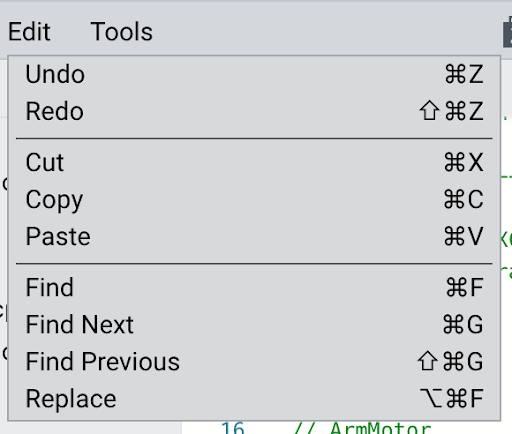

Captura de pantalla del menú Editar en un Mac, que muestra varias opciones para editar en el software V5, incluidas las funciones de cortar, copiar, pegar, deshacer y rehacer.

Al seleccionar Editar se abre el menú Editar de opciones de edición

Windows

Captura de pantalla del menú Herramientas en el software VEX V5, que muestra varias opciones de herramientas para los usuarios, incluidas las herramientas de programación y configuración, diseñadas para ayudar en los tutoriales de robótica.

Mac

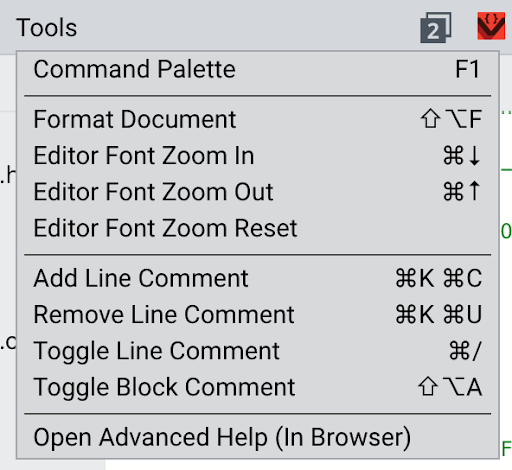

Captura de pantalla del menú Herramientas en el software VEX V5, que muestra varias opciones y características de herramientas para que los usuarios naveguen y utilicen en los tutoriales.

Al seleccionar Herramientas, se abre el menú Herramientas de las siguientes opciones

Contraer el árbol de archivos minimizará el panel de árbol de archivos para ampliar el área de edición.

Captura de pantalla del tutorial de descripción de la categoría V5, que muestra varias ranuras y sus configuraciones en un formato visual.

Project Slot permite a los usuarios seleccionar una de las ocho ranuras en el Brain a donde se descargará el proyecto.

Captura de pantalla que muestra la opción 'Habilitar experto' en el software Vex Robotics, que ilustra el proceso para los usuarios en la sección Tutoriales V5.

El nombre del proyecto permite a los usuarios asignar un nombre al proyecto para facilitar su consulta.

Al hacer clic en el nombre del proyecto, se abrirán los detalles del proyecto, donde puede hacer clic para habilitar las opciones de expertos.

El indicador del controlador será gris si no hay un controlador conectado, naranja si está conectado pero no hay un enlace de radio al cerebro y verde cuando está conectado al cerebro.
La información del cerebro muestra si el cerebro del robot V5 está conectado (verde) a la interfaz de usuario, no está conectado (gris) o debe actualizarse (cerebro verde con triángulo de advertencia naranja).

Captura de pantalla del proceso de compilación de VEX V5, mostrando la interfaz y los elementos de código utilizados en la programación de tutoriales de robótica.

Download Project es el botón que aparece cuando el cerebro está conectado para que los usuarios puedan descargar el proyecto al cerebro.

Nota: Cuando el cerebro no está conectado, el botón Descargar se reemplaza por el botón Edificioque se muestra aquí:

La ejecución permite al usuario iniciar el proyecto a través de la interfaz de usuario después de que ya se haya descargado en el robot.
Stop permite al usuario detener el proyecto a través de la interfaz de usuario.
Robot Config muestra la configuración del robot para que los usuarios puedan agregar, eliminar y modificar los dispositivos incluidos en la construcción del robot.
La Ayuda proporciona al usuario Ayuda de Comando individual y/o proporciona la Referencia de Comando.
Los comentarios permiten a los usuarios calificar sus experiencias con la interfaz de usuario y el mensaje VEX directamente.
Split Editor se utiliza para dividir la pantalla de edición de modo que la interfaz de usuario tenga dos pestañas para ver dos archivos diferentes dentro del proyecto, o para ver diferentes partes del mismo archivo.
Mini Map muestra a los usuarios qué parte del archivo de origen se muestra actualmente en la ventana del editor y permite al usuario desplazarse rápidamente por todo el archivo arrastrando la sección resaltada.
El árbol de archivos proporciona a los usuarios una lista de carpetas y sus archivos que se utilizan dentro del proyecto para que los usuarios puedan seleccionar el archivo de entrada que desean editar.
Contraer las pestañas de salida minimizará las pestañas de salida para ampliar el área de edición.
La salida enumera la información sobre el guardado, la compilación y los errores generados.
Problemas enumera errores, advertencias e información sobre problemas.
El terminal muestra el texto impreso de un proyecto de usuario que se ejecuta en el cerebro cuando el cerebro está conectado a través de USB directo o el controlador. También permite al usuario enviar texto al proyecto que se ejecuta en el cerebro cuando está conectado.
Clear permite al usuario eliminar mensajes de las pantallas Output y Terminal.
