Conexión de un brazo robótico de 6 ejes a VEXcode EXP basado en web – Chromebook

Para conectar un brazo robótico de 6 ejes a VEXCODE EXP, primero debe encender su brazo de 6 ejes y conectar directamente el brazo de 6 ejes a su computadora.

Diagrama que ilustra cómo conectarse a un brazo de 6 ejes para aplicaciones de CTE (Educación Profesional y Técnica), mostrando los componentes etiquetados y los puntos de conexión para un montaje y funcionamiento adecuados.

Abra VEXcode EXP y abra un nuevo proyecto ARM.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, mostrando los componentes etiquetados y las instrucciones de cableado para una configuración adecuada.

El icono del brazo de 6 ejes en la parte superior derecha de la pantalla será blanco, lo que muestra que actualmente no hay ningún brazo robótico de 6 ejes conectado. Selecciona este ícono.

Diagrama que muestra el proceso de conexión para un brazo de 6 ejes en CTE, con componentes etiquetados e instrucciones paso a paso para una configuración e integración adecuadas.

Cuando se selecciona, se abrirá una nueva ventana. Seleccione Conectar brazo para comenzar a conectar su brazo robótico de 6 ejes a VEXcode EXP.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en un contexto CTE (Educación Profesional y Técnica), mostrando los componentes etiquetados y el cableado para una configuración adecuada.

Selecciona Continuar.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en un contexto de educación profesional y técnica, con componentes etiquetados e instrucciones de cableado.

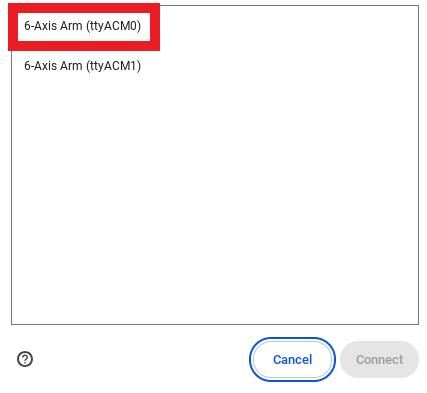

Seleccione el puerto que tenga el número más pequeño. En esta captura de pantalla, 0 es menor que 1, por lo que está seleccionado.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, con componentes etiquetados e instrucciones paso a paso para una configuración adecuada.

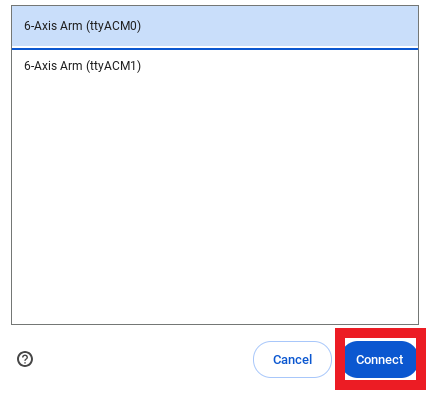

Una vez que se resalte el puerto correcto, seleccione Conectar para terminar de conectar el brazo robótico de 6 ejes.

Diagrama que muestra cómo conectarse a un brazo de 6 ejes, ilustrando los puntos de cableado y conexión para aplicaciones de CTE (Educación Profesional y Técnica).

El icono del brazo de 6 ejes se volverá verde, esto indica que el brazo robótico de 6 ejes está conectado correctamente y su firmware está actualizado.

Diagrama que muestra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, ilustrando los componentes y pasos necesarios para una configuración adecuada.

Si el icono del brazo de 6 ejes es naranja, significa que el firmware está desactualizado. Lea este artículo para aprender cómo actualizar el firmware de su brazo robótico de 6 ejes.
