Conexión de un brazo robótico de 6 ejes a VEXcode EXP basado en web – Mac

Para conectar un brazo robótico de 6 ejes a VEXCODE EXP, primero debe encender su brazo de 6 ejes y conectar directamente el brazo de 6 ejes a su computadora.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, mostrando los componentes etiquetados y el cableado para una configuración adecuada.

El icono del brazo de 6 ejes en la parte superior derecha de la pantalla será blanco, lo que muestra que actualmente no hay ningún brazo de 6 ejes conectado. Selecciona este ícono.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, mostrando los componentes etiquetados y las instrucciones de cableado para una configuración adecuada.

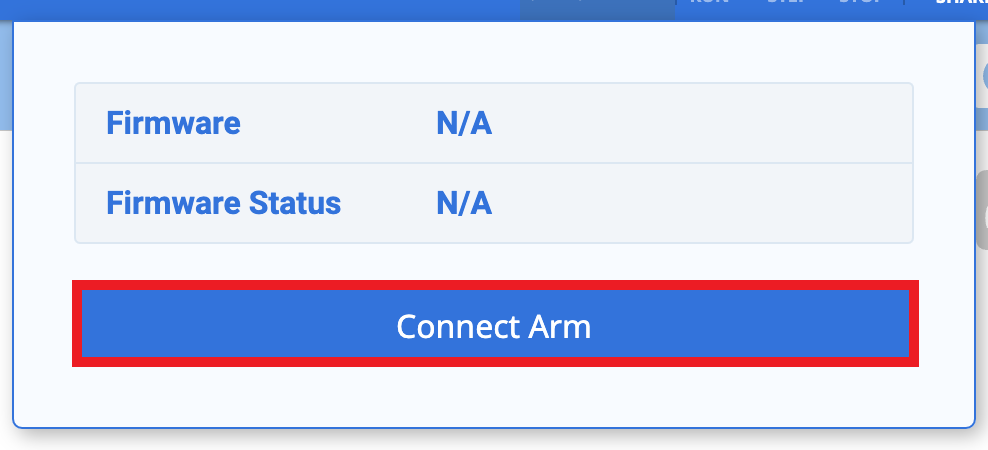

Cuando se selecciona, se abrirá una nueva ventana. Seleccione Conectar brazo para comenzar a conectar su brazo de 6 ejes a VEXcode EXP.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, con componentes etiquetados e instrucciones paso a paso para el montaje.

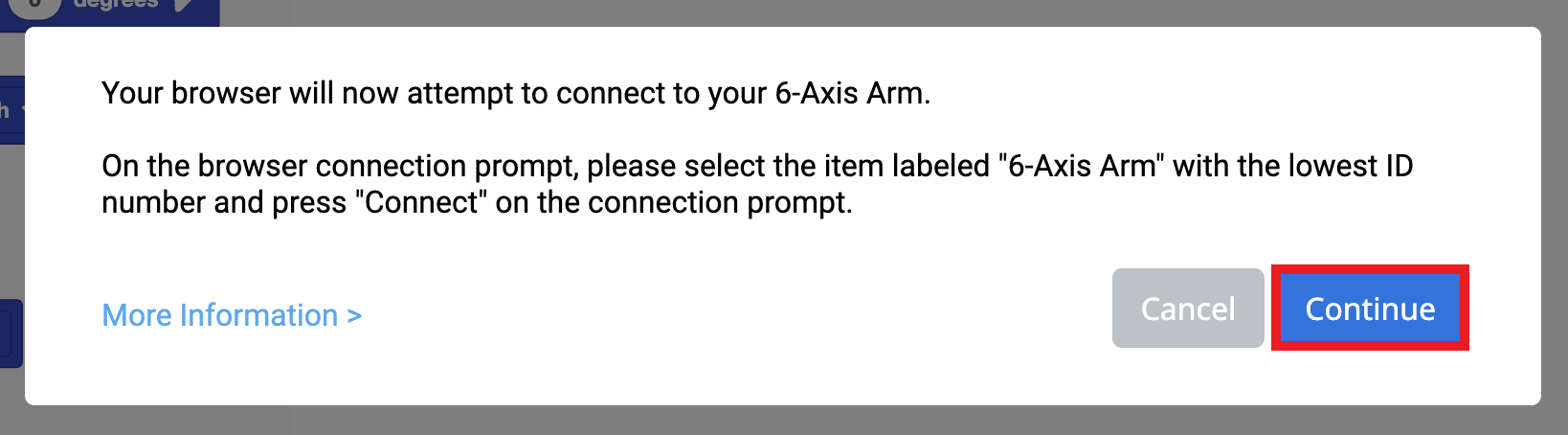

Selecciona Continuar.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, con componentes etiquetados e instrucciones de cableado para una configuración adecuada.

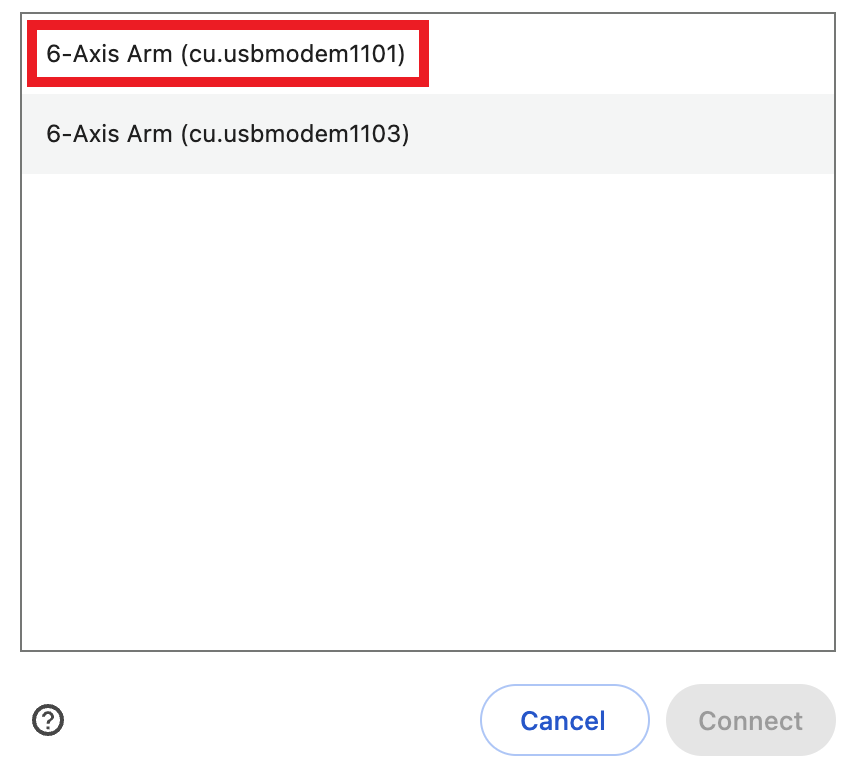

Seleccione el puerto que tenga el número más pequeño. En esta captura de pantalla, 1101 es menor que 1103, por lo que está seleccionado.

Diagrama que muestra cómo conectarse a un brazo de 6 ejes en Educación Profesional y Técnica, ilustrando los componentes y conexiones necesarios para una configuración adecuada.

Una vez que se resalte el puerto correcto, seleccione Conectar para terminar de conectar el brazo de 6 ejes.

Diagrama que ilustra cómo conectar un brazo de 6 ejes en Educación Profesional y Técnica, mostrando los componentes etiquetados y los puntos de conexión para una configuración adecuada.

Ahora en la página web, el icono del brazo de 6 ejes se volverá verde, esto indica que el brazo de 6 ejes está conectado correctamente y su firmware está actualizado.

Diagrama que ilustra el proceso de conexión para un brazo de 6 ejes en Educación Profesional y Técnica, con componentes etiquetados e instrucciones de cableado para una configuración adecuada.

Si el icono del brazo de 6 ejes es naranja, significa que el firmware está desactualizado. Lea este artículo para aprender cómo actualizar el firmware de su brazo robótico de 6 ejes.
