Όταν παραλάβετε το κιτ VEX 123, υπάρχουν μερικά πράγματα που μπορείτε να κάνετε για να τα ρυθμίσετε όλα. Αυτό το άρθρο θα καλύψει τα βασικά στοιχεία της προετοιμασίας του ρομπότ και του κωδικοποιητή 123 για χρήση.

Ένα κιτ ρομπότ VEX 123 που περιλαμβάνει ένα μπλε ρομπότ 123, έναν κωδικοποιητή VEX με τοποθετημένες πλαστικές κάρτες κωδικοποίησης, επιπλέον στοίβες καρτών κωδικοποίησης για διαφορετικές ενέργειες και συνθήκες και ένα Δαχτυλίδι Τέχνης.

123 Ρομπότ

Φόρτισε το ρομπότ 123

Για να ξεκινήσετε να χρησιμοποιείτε το ρομπότ 123, πρέπει πρώτα να το φορτίσετε.

123 Ρομπότ που φορτίζεται με καλώδιο USB C.

Συνδέστε ένα καλώδιο USB-C στη θύρα φόρτισης του ρομπότ 123. Συνδέστε το άλλο άκρο του καλωδίου σε μια πηγή ρεύματος.

Μεταβείτε εδώ για να δείτε περισσότερες πληροφορίες σχετικά με τη φόρτιση του ρομπότ 123 και να μάθετε τι σημαίνουν οι διαφορετικές ενδεικτικές λυχνίες.

Ενεργοποιήστε το ρομπότ 123

Ενεργοποιήστε το Ρομπότ 123 πιέζοντας τους τροχούς κατά μήκος μιας επιφάνειας για να το «ξυπνήσετε», όπως φαίνεται σε αυτήν την κινούμενη εικόνα. Η ενδεικτική λυχνία θα αρχίσει να πάλλεται και θα ακούσετε τον ήχο εκκίνησης που υποδεικνύει ότι το ρομπότ 123 είναι ενεργοποιημένο και έτοιμο για κωδικοποίηση.

Αγγίξτε για να κωδικοποιήσετε

Μπορείτε να ξεκινήσετε τον προγραμματισμό του ρομπότ 123 πατώντας ένα από τα πέντε κουμπιά αφής στην οθόνη του:

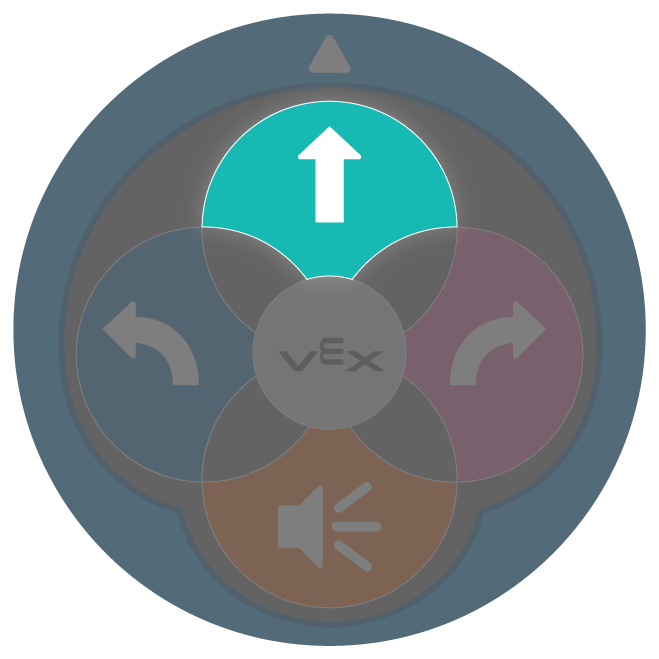

Το κουμπί Μετακίνησης στο μπροστινό μέρος του ρομπότ 123 είναι επισημασμένο.

Το κουμπί Μετακίνησης μετακινεί το ρομπότ 123 ένα "βήμα" μπροστά.

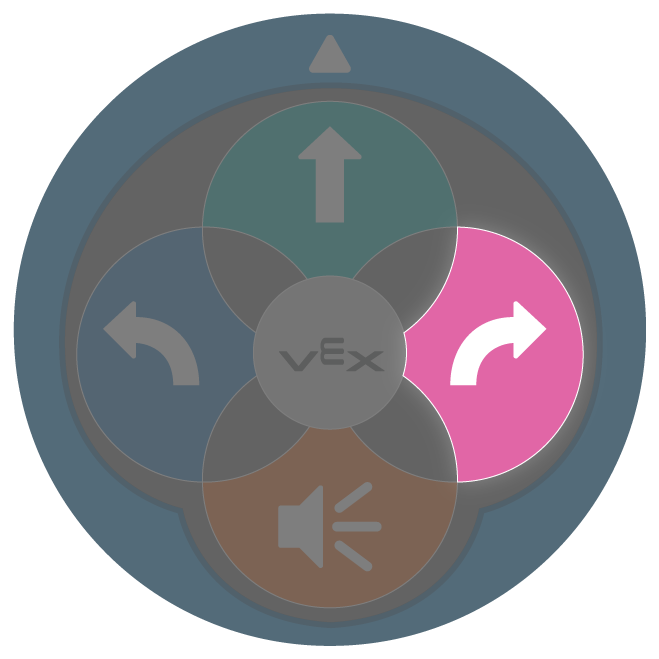

Το δεξί κουμπί στα δεξιά του ρομπότ 123 είναι επισημασμένο.

Το κουμπί Δεξιά γυρίζει το ρομπότ 123 κατά 90 μοίρες προς τα δεξιά.

Το κουμπί ήχου στο πίσω μέρος του ρομπότ 123 είναι επισημασμένο.

Το κουμπί Ήχος κάνει το ρομπότ 123 να παίζει έναν ήχο κορναρίσματος.

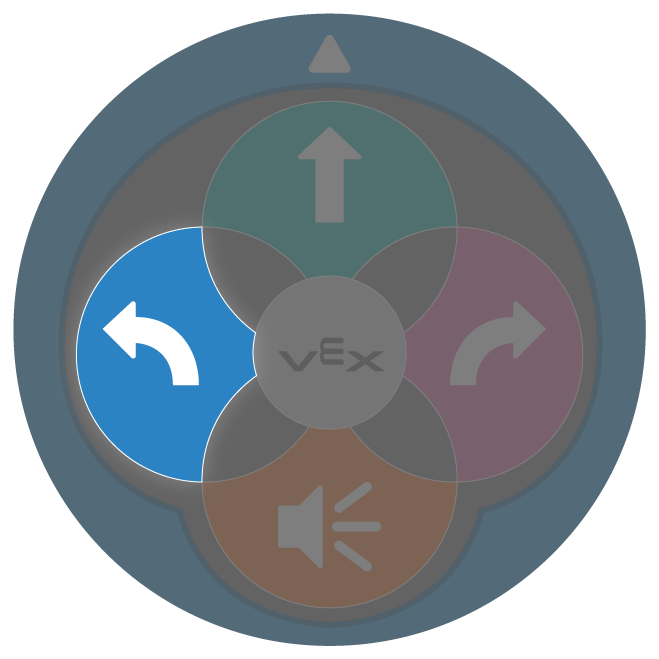

Το αριστερό κουμπί στα αριστερά του ρομπότ 123 είναι επισημασμένο.

Το κουμπί Αριστερά περιστρέφει το Ρομπότ 123 κατά 90 μοίρες προς τα αριστερά.

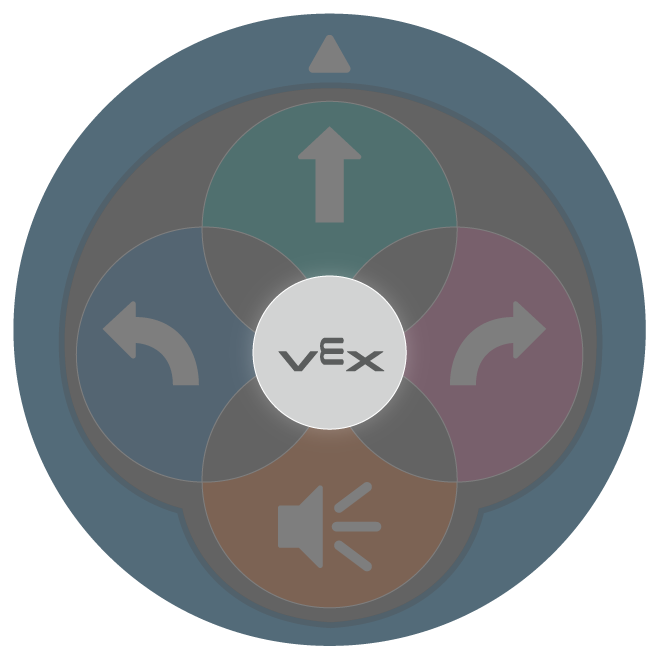

Το κουμπί έναρξης στο κέντρο του ρομπότ 123 είναι επισημασμένο.

Το κουμπί Έναρξη εκτελεί τις συμπεριφορές που έχετε κωδικοποιήσει, με τη σειρά που πατήσατε τα κουμπιά αφής.

Διαγραφή έργου

Ανακινήστε το ρομπότ 123 μέχρι να κάνει έναν ήχο για να διαγράψετε το έργο, όπως φαίνεται σε αυτήν την κινούμενη εικόνα.

Απενεργοποιήστε το ρομπότ

Για να απενεργοποιήσετε το Ρομπότ 123, πατήστε παρατεταμένα το κουμπί Έναρξη για 3 δευτερόλεπτα μέχρι η λυχνία να γίνει κίτρινη και να ακουστεί ένας ήχος, όπως φαίνεται σε αυτήν την κινούμενη εικόνα.

123 Κωδικοποιητής

Ο Κωδικοποιητής και οι κάρτες Κωδικοποιητή προσφέρουν μια μέθοδο κωδικοποίησης του Ρομπότ 123 χωρίς οθόνη.

Εγκατάσταση μπαταριών στον κωδικοποιητή

Πίσω όψη του κωδικοποιητή VEX με ξεβιδωμένο το καπάκι της μπαταρίας και εγκατεστημένες 2 μπαταρίες AAA.

Αρχικά, εγκαταστήστε μπαταρίες στον Coder. Χρησιμοποιήστε ένα μικρό κατσαβίδι για να ανοίξετε το καπάκι της μπαταρίας στο πίσω μέρος του Coder και τοποθετήστε 2 μπαταρίες AAA. Μεταβείτε εδώ για περισσότερες πληροφορίες σχετικά με την εγκατάσταση μπαταριών και τη χρήση του Coder.

Ενεργοποίηση του Κωδικοποιητή

Για να ενεργοποιήσετε τον Κωδικοποιητή, πατήστε το κουμπί Έναρξη όπως φαίνεται στην κινούμενη εικόνα.

Σύζευξη του Κωδικοποιητή

Για να συνδέσετε το Ρομπότ 123 με τον Κωδικοποιητή, πατήστε τα κουμπιά Έναρξη και Διακοπή στον Κωδικοποιητή και τα κουμπιά αφής Αριστερά και Δεξιά στο Ρομπότ 123 για πέντε δευτερόλεπτα, μέχρι το Ρομπότ 123 να αναπαράγει έναν ήχο και το φως του να αναβοσβήνει λευκό σε συγχρονισμό με το πράσινο φως στον Κωδικοποιητή, όπως φαίνεται σε αυτήν την κινούμενη εικόνα.

Χρησιμοποιώντας τον Κωδικοποιητή

Τοποθετήστε τις κάρτες Coder από τη δεξιά πλευρά, σύροντάς τες σε μια υποδοχή Coder κάτω από το προστατευτικό κάλυμμα, όπως φαίνεται σε αυτήν την κινούμενη εικόνα.

Κορυφή του Coder με επισημασμένο το κουμπί "Έναρξη".

Μόλις εισαχθούν όλες οι επιθυμητές κάρτες Coder, πατήστε το κουμπί Έναρξη για να ξεκινήσετε το έργο σας στο ρομπότ 123.

Εάν κάποια υποδοχή κάρτας Coder δεν εμφανίζεται πράσινη, ανατρέξτε στο άρθρο Αντιμετώπιση προβλημάτων της βιβλιοθήκης Coder VEX για περισσότερες πληροφορίες.

Απενεργοποίηση του Κωδικοποιητή

Για να απενεργοποιήσετε τον Κωδικοποιητή, πατήστε παρατεταμένα το κουμπί Διακοπής μέχρι να σβήσει η ενδεικτική λυχνία στο πάνω μέρος του Κωδικοποιητή, όπως φαίνεται σε αυτήν την κινούμενη εικόνα.

Κωδικός VEX 123

Το VEXcode 123 είναι η πλατφόρμα κωδικοποίησης που βασίζεται σε μπλοκ και την οποία μπορείτε να χρησιμοποιήσετε εσείς και οι μαθητές σας για να προγραμματίσετε το ρομπότ 123. Χρησιμοποιήστε το online στη code123.vex.com ή κατεβάστε το από τη code.vex.com.

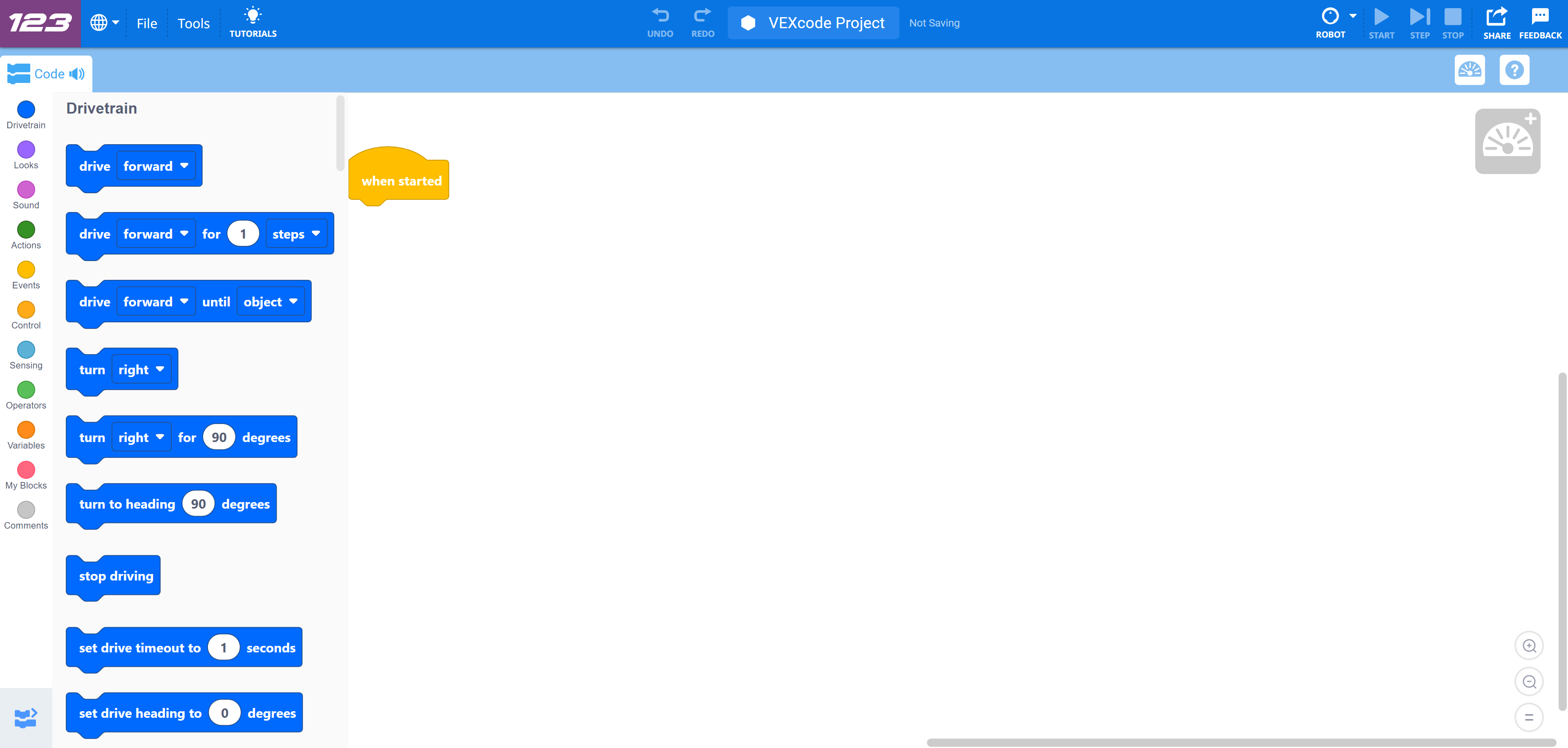

Ένας χώρος εργασίας VEXcode 123 με ένα κίτρινο μπλοκ κατά την εκκίνηση στην περιοχή κωδικοποίησης και μια λίστα με μπλε μπλοκ συστήματος μετάδοσης κίνησης στα αριστερά, συμπεριλαμβανομένων των επιλογών για κίνηση προς τα εμπρός, στροφή δεξιά και διακοπή οδήγησης. Το επάνω μενού εμφανίζει το VEXcode Project και τα χειριστήρια για την εκτέλεση και την αποθήκευση κώδικα.

Για πληροφορίες σχετικά με τον τρόπο εγκατάστασης του VEXcode 123 στη συσκευή σας, μεταβείτε εδώ.

123 Δαχτυλίδι Τέχνης Ρομπότ

Τρία παραδείγματα σχεδίων Art Ring για 123 Robots, ένα με ένα τέρας, ένα με ένα φλαμίνγκο και ένα με ένα ιστιοφόρο.

Το Art Ring είναι ένα εξάρτημα που έχει σχεδιαστεί για να επιτρέπει σε εσάς και τους μαθητές σας να προσθέτετε δημιουργικά στοιχεία στο ρομπότ 123.

Για περισσότερες πληροφορίες σχετικά με τον τρόπο χρήσης του Art Ring, πηγαίνετε εδώ.

Πρόσθετοι Πόροι

Για περισσότερες πληροφορίες σχετικά με τον τρόπο χρήσης του VEX 123 στην τάξη σας, πηγαίνετε εδώ.

Για να μάθετε πώς να χρησιμοποιείτε την εφαρμογή VEX Classroom για να διαχειρίζεστε πολλά 123 ρομπότ ταυτόχρονα, πηγαίνετε εδώ.
