Koppeln eines Controllers (2. Generation) mit Brain (2. Generation) – IQ – VEX-Bibliothek

Verwenden Sie VEX IQ (1. Generation)? Siehe diesen Artikel.

Befolgen Sie die nachstehenden Schritte, um Ihren VEX IQ-Controller (2. Generation) mit Ihrem Brain (2. Generation) zu koppeln.

Hinweis: Nach der ersten Kopplung bleiben Brain und Controller auch dann gekoppelt, wenn beide aus- und wieder eingeschaltet werden.

Vorbereitung für die drahtlose Kopplung

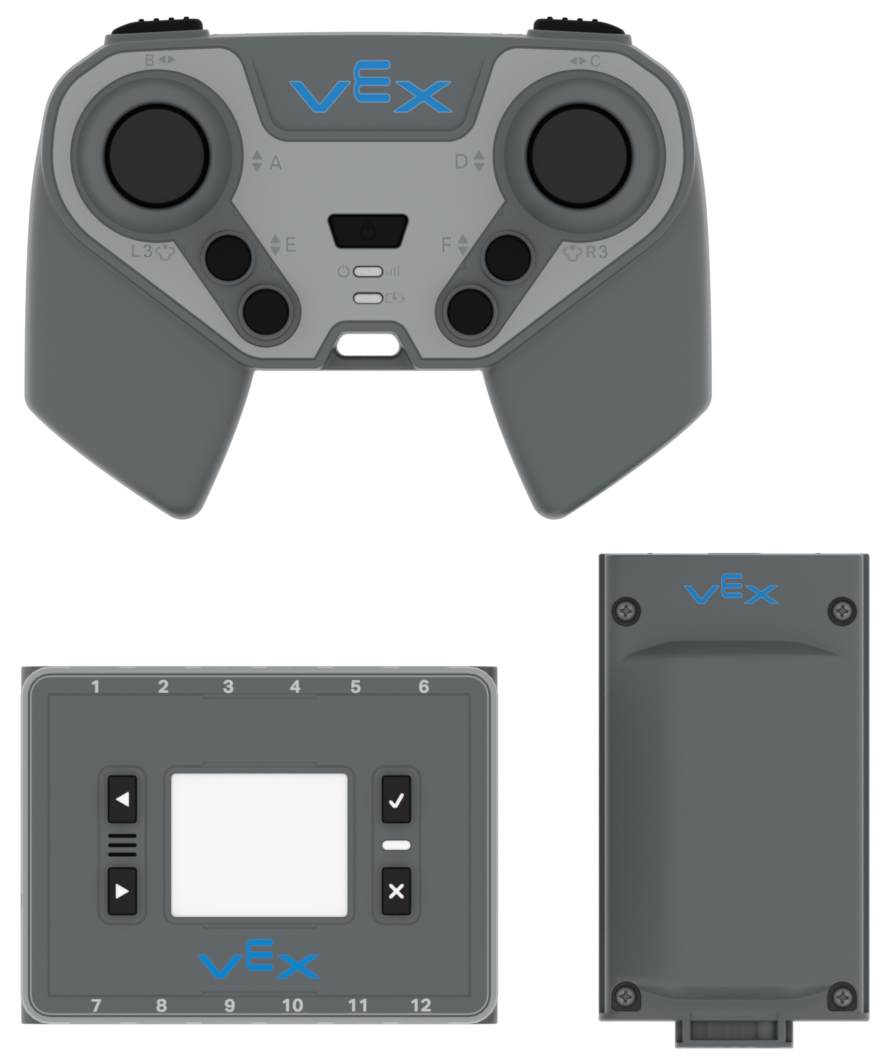

Controller, Gehirn und Batterie zusammen platziert.

Sammeln Sie die folgenden Gegenstände

Geladener VEX IQ-Controller (2. Generation).
- Weitere Informationen zum Aufladen eines Controllers (2. Generation) finden Sie in diesem Artikel.
VEX IQ (2. Generation)Gehirn
Geladener VEX IQ-Akku (2. Generation).
- Weitere Informationen zum Laden einer Batterie (2. Generation) finden Sie in diesem Artikel.

Das Gehirn wird neben dem Controller angezeigt, beide mit hervorgehobenen grünen Power-LED-Leuchten, um anzuzeigen, dass sie eingeschaltet sind.

Schalten Sie Gehirn und Controller ein

Legen Sie die Batterie ein und wählen Sie die Schaltfläche „Prüfen“, um das Brain einzuschalten.

Drücken Sie die Power-Taste, um den Controller einzuschalten.

Die LED des Brain und die Power/Link-LED des Controllers sollten grün leuchten, um anzuzeigen, dass sie eingeschaltet sind.

Drahtloses Koppeln von Controller und Brain

Sehen Sie sich diese Animation an und befolgen Sie die unten beschriebenen Schritte, um Controller und Brain drahtlos zu koppeln.

Bei einer drahtlosen Verbindung sollten die LED des Brain und die Power/Link-LED des Controllers beide grün blinken, um anzuzeigen, dass sie verbunden sind.

Schritte zum Verbinden

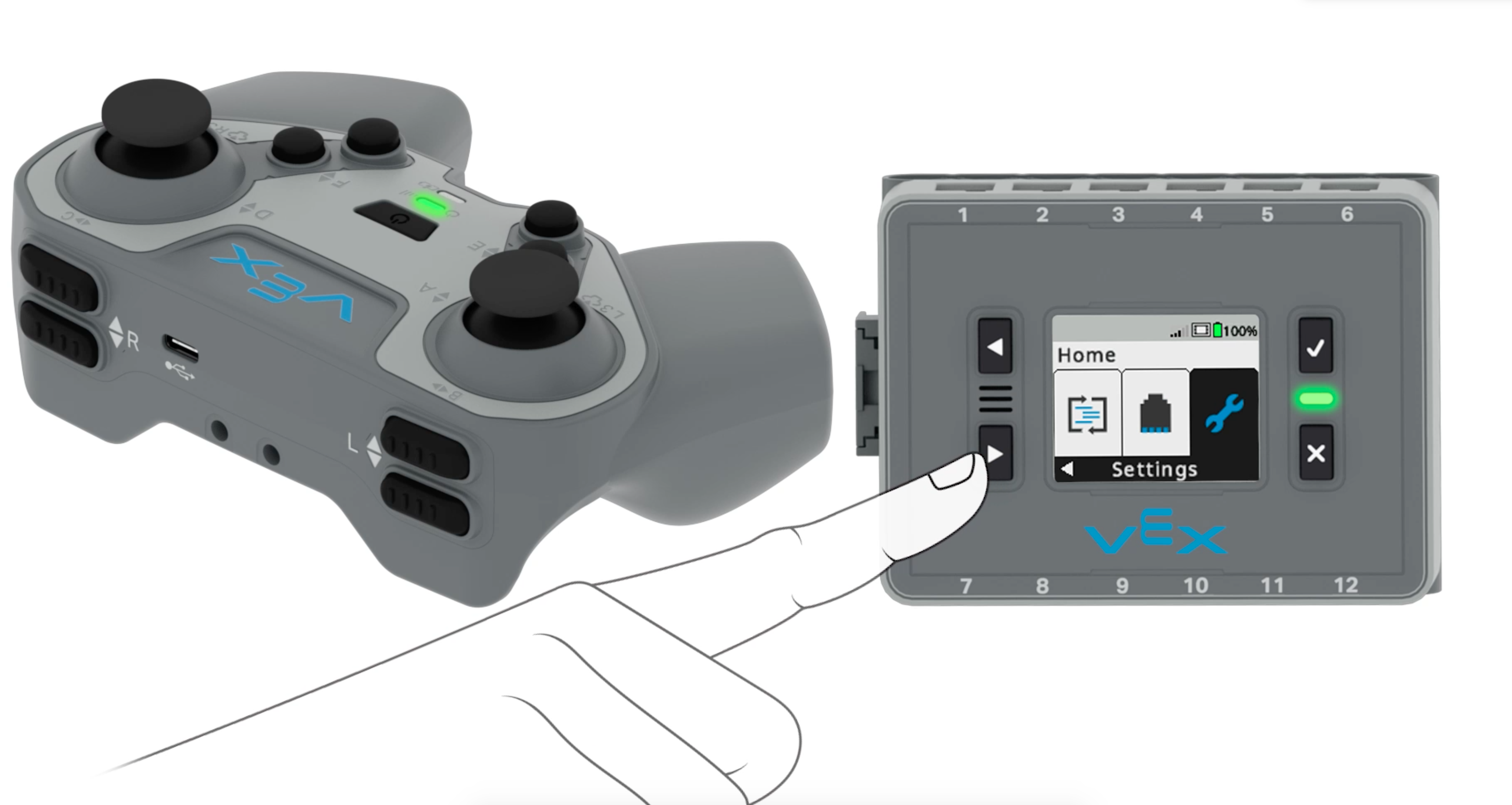

Der Brain-Bildschirm wird im Home-Menü mit ausgewählter Option „Einstellungen“ angezeigt. „Einstellungen“ ist die vierte Option im Home-Menü. Es ist eine Hand zu sehen, die die rechte Pfeiltaste drückt.

Schritt 1: Scrollen Sie mit den Pfeiltasten zu Einstellungen.

Der Brain-Bildschirm wird im Home-Menü mit ausgewählter Option „Einstellungen“ angezeigt. Es ist eine Hand zu sehen, die die Schaltfläche „Überprüfen“ drückt.

Schritt 2: Drücken Sie die Check-Taste, um Einstellungen auszuwählen.

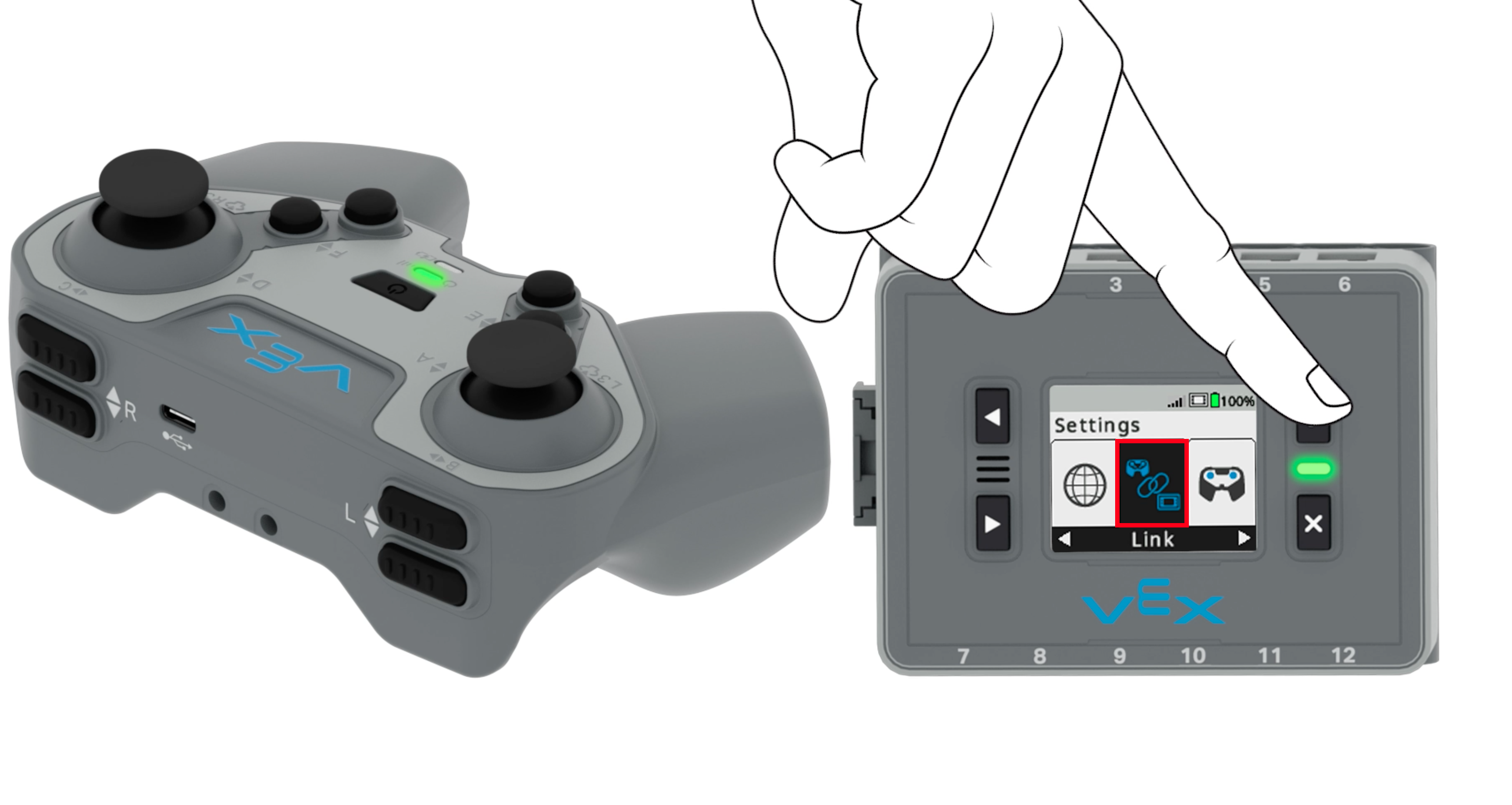

Der Gehirnbildschirm wird im Einstellungsmenü mit ausgewählter Link-Option angezeigt. Link ist die zweite Option im Einstellungsmenü. Es ist eine Hand zu sehen, die die Schaltfläche „Überprüfen“ drückt.

Schritt 3: Scrollen Sie dann zu Link und drücken Sie zur Auswahl die Häkchentaste.

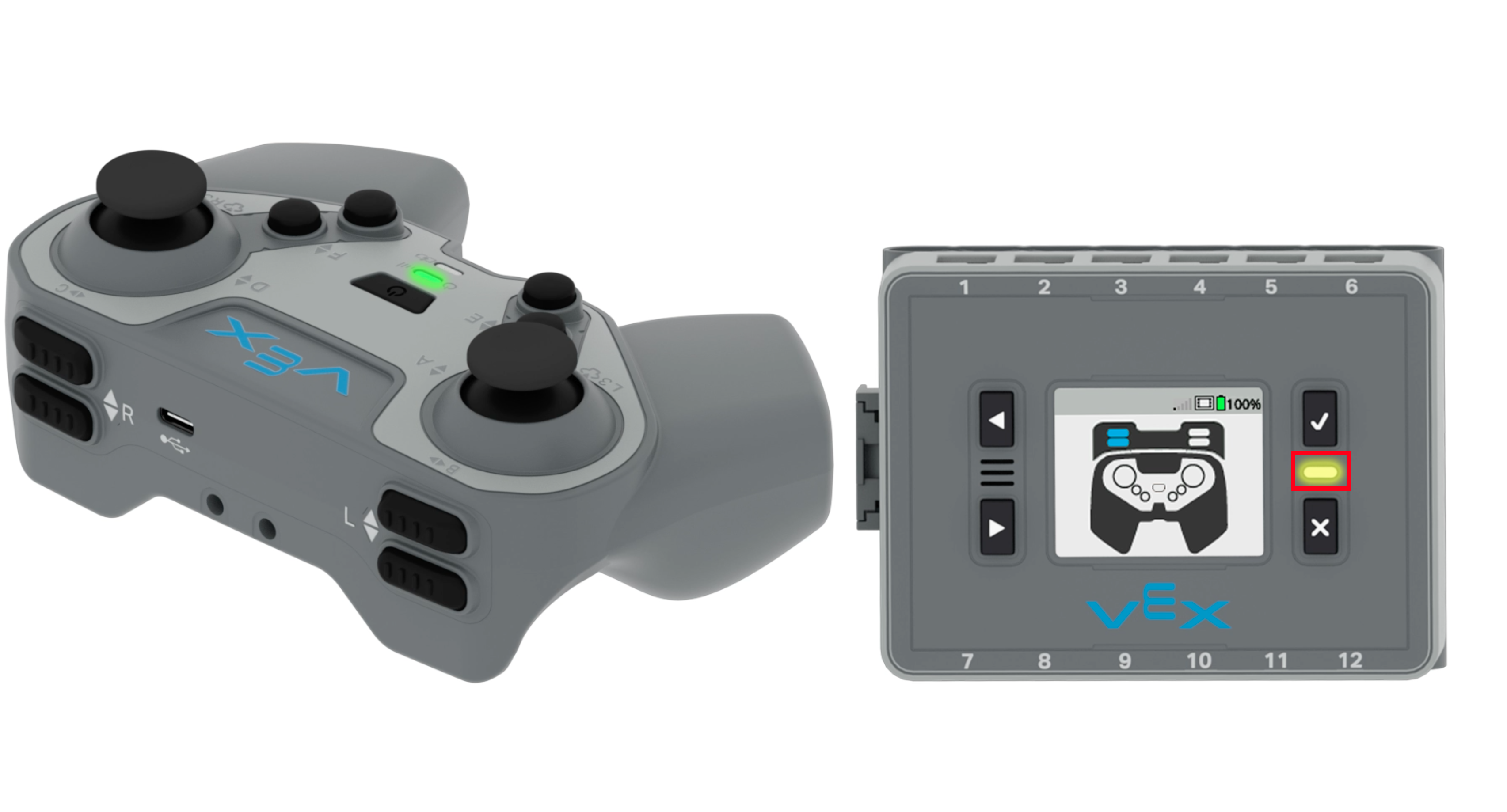

Nach Auswahl der Option „Link“ wird der Gehirnbildschirm angezeigt. Ein Diagramm zeigt den Controller mit hervorgehobenen Tasten „L auf“ und „L ab“. Die Kontrollleuchte des Brains leuchtet gelb und ist hervorgehoben.

Schritt 4: Sobald „Link“ ausgewählt ist, wird der Kopplungsbildschirm geöffnet. Während der Verbindung leuchtet die LED des Brains gelb.

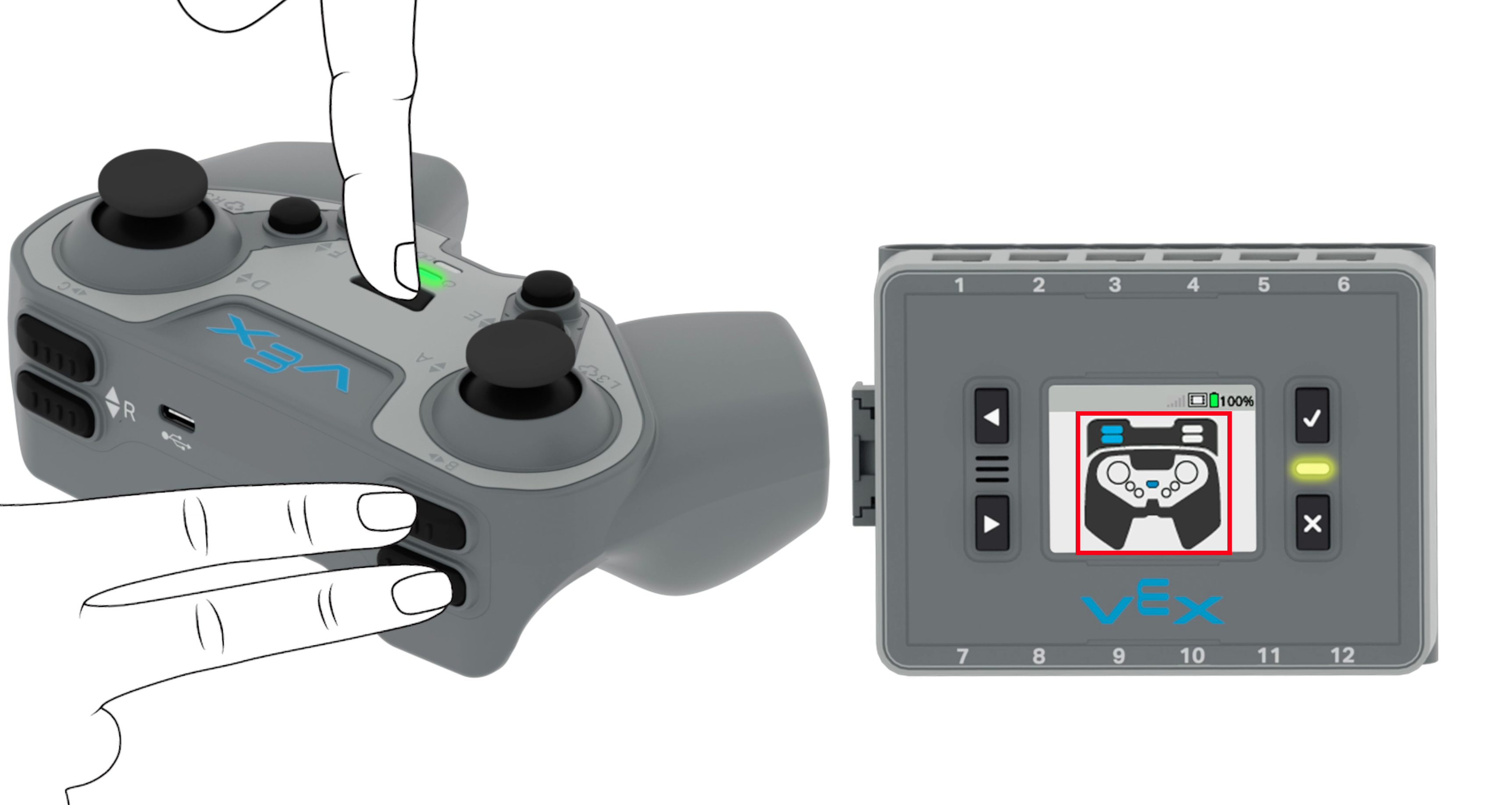

Nach Auswahl der Option „Link“ wird der Gehirnbildschirm angezeigt. Ein Diagramm zeigt den Controller mit hervorgehobenen Tasten „L hoch“, „L runter“ und „Power“. Es sind zwei Hände zu sehen, die die hervorgehobenen Tasten auf einem Controller drücken, der sich neben dem Gehirn befindet.

Schritt 5: Drücken Sie die Einschalttaste des Controllers zweimal, während Sie die Tasten L-Up und L-Down gedrückt halten, wie auf dem Brain-Bildschirm gezeigt.

Hinweis: Beachten Sie den Zeitpunkt, zu dem die Ein-/Aus-Taste auf dem Brain-Bildschirm blinkt. Versuchen Sie, die Ein-/Aus-Taste des Controllers im gleichen Tempo zu drücken. Dies kann mehr als einen Versuch erfordern.

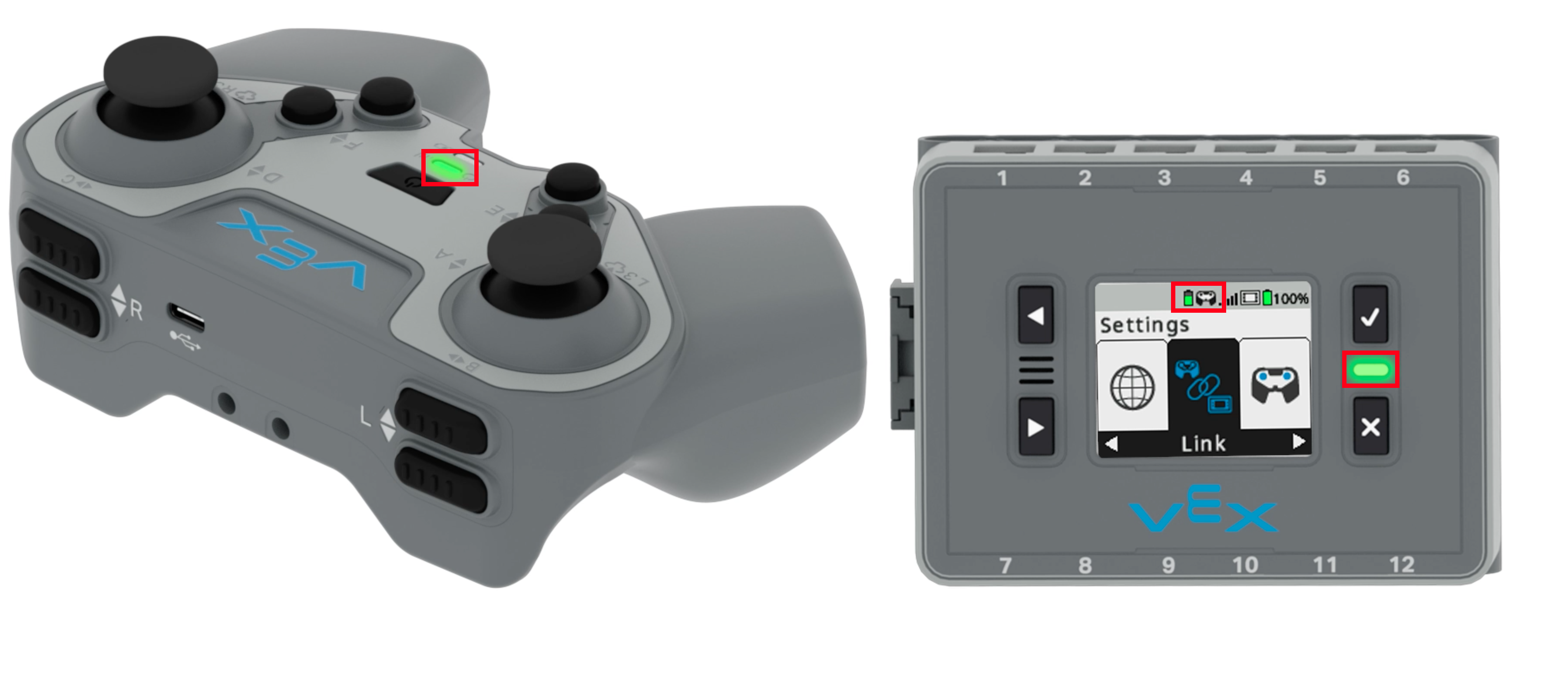

Gehirnbildschirm mit hervorgehobenem Controller-Symbol, um anzuzeigen, dass eine Verbindung besteht. Das Gehirn und der Controller haben leuchtende grüne LED-Lichter, die hervorgehoben werden.

Schritt 6: Wenn eine drahtlose Verbindung besteht, sehen Sie das Controller-Symbol auf dem Brain-Bildschirm. Die LED des Brain und die Power/Link-LED des Controllers sollten beide grün blinken, um anzuzeigen, dass sie verbunden sind.
