Verwendung von VEXcode IQ Blocks Beispielprojekten und Vorlagen – VEX-Bibliothek

Beispielprojekte und Vorlagen sind eine großartige Ressource, wenn Sie gerade erst mit VEXcode IQ beginnen und verschiedene Roboterverhaltensweisen erkunden möchten. Anhand von Beispielprojekten und Vorlagen können Sie außerdem beobachten, wie verschiedene Blöcke in VEXcode IQ verwendet werden.

Beispielprojekte mit Blöcken

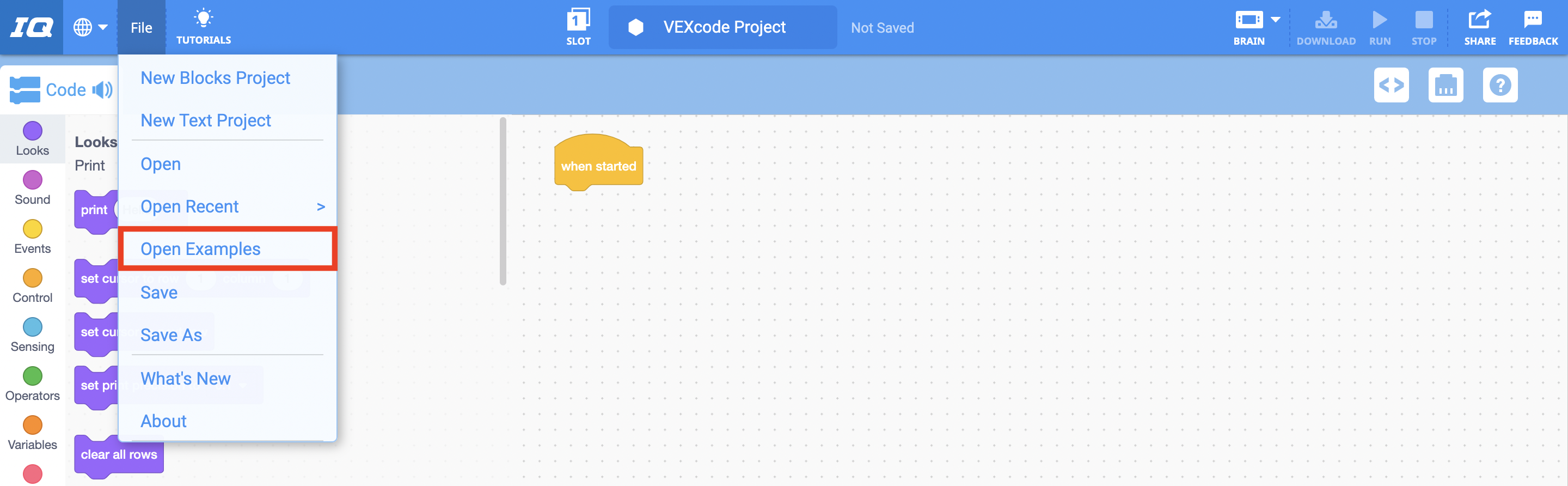

VEXcode IQ Toolbar mit geöffnetem Menü „Datei“ und hervorgehobener Option „Beispiele öffnen“. „Beispiele öffnen“ ist die fünfte Option im Menü, unterhalb von „Neues Blockprojekt“, „Neues Textprojekt“, „Öffnen“ und „Zuletzt geöffnet“.

Um ein Beispielprojekt zu öffnen, wählen Sie im Menü „Datei“ die Option „Beispiele öffnen“.

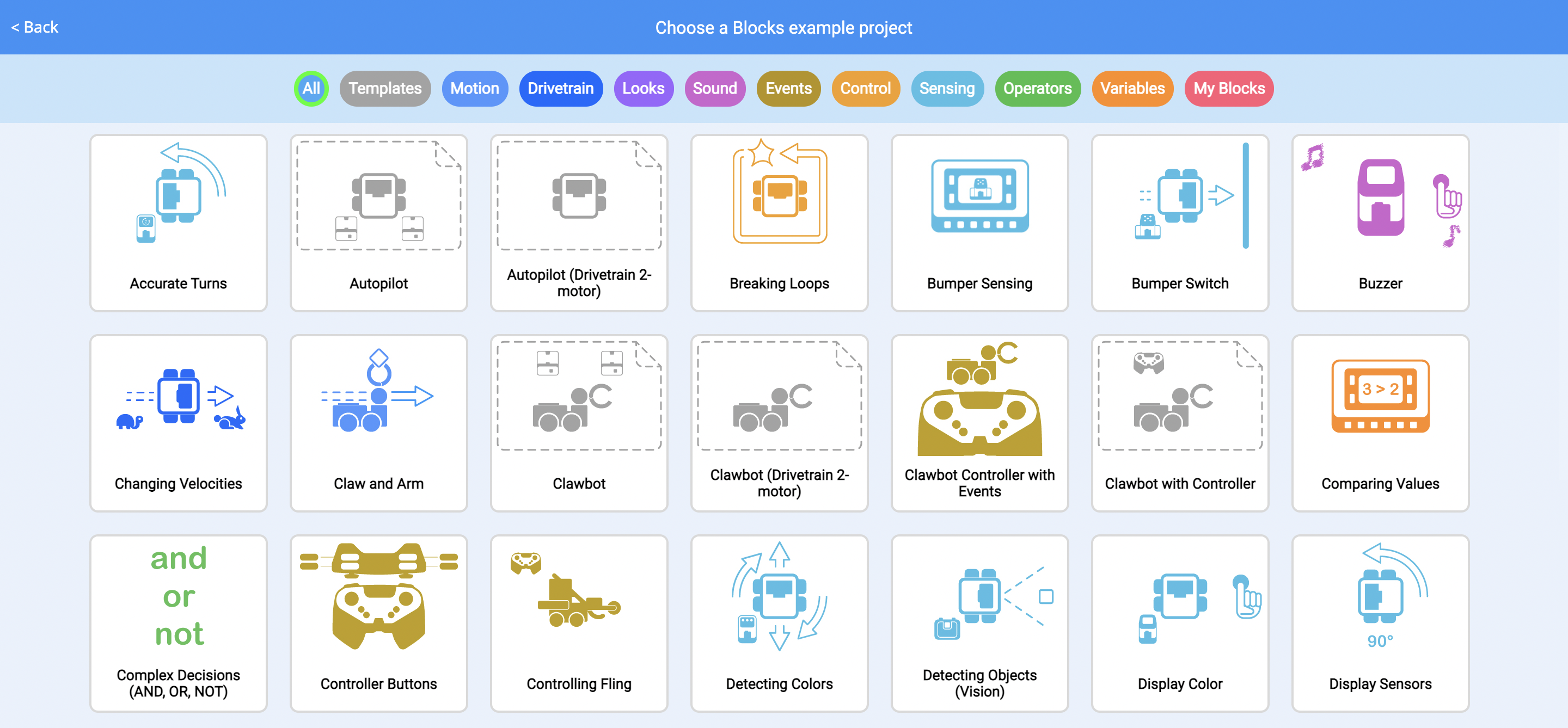

Das Menü „Beispielprojekte“ bietet eine Vielzahl von Projekten aus verschiedenen Kategorien zur Auswahl.

Es werden Symbole für viele verschiedene Beispielprojekte angezeigt. Jedes Symbol stellt ein anderes Projekt dar und ist entsprechend den Blockkategorien farbig.

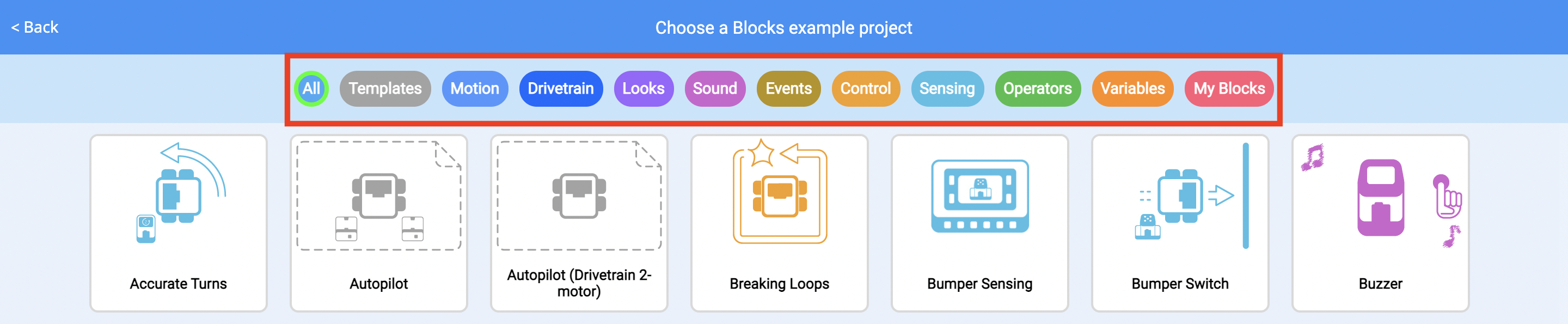

Menü „Beispielprojekte“ mit hervorgehobener Filterleiste. Die Filterleiste enthält viele Kategorien von Beispielprojekten.

Mit der Filterleiste können Sie schnell einen bestimmten Beispieltyp finden.

Menü „Beispielprojekte“, wobei das Beispielprojekt „Veränderliche Geschwindigkeiten“ hervorgehoben ist.

Um ein beliebiges Beispiel zu öffnen, wählen Sie eines aus dem Menü aus.

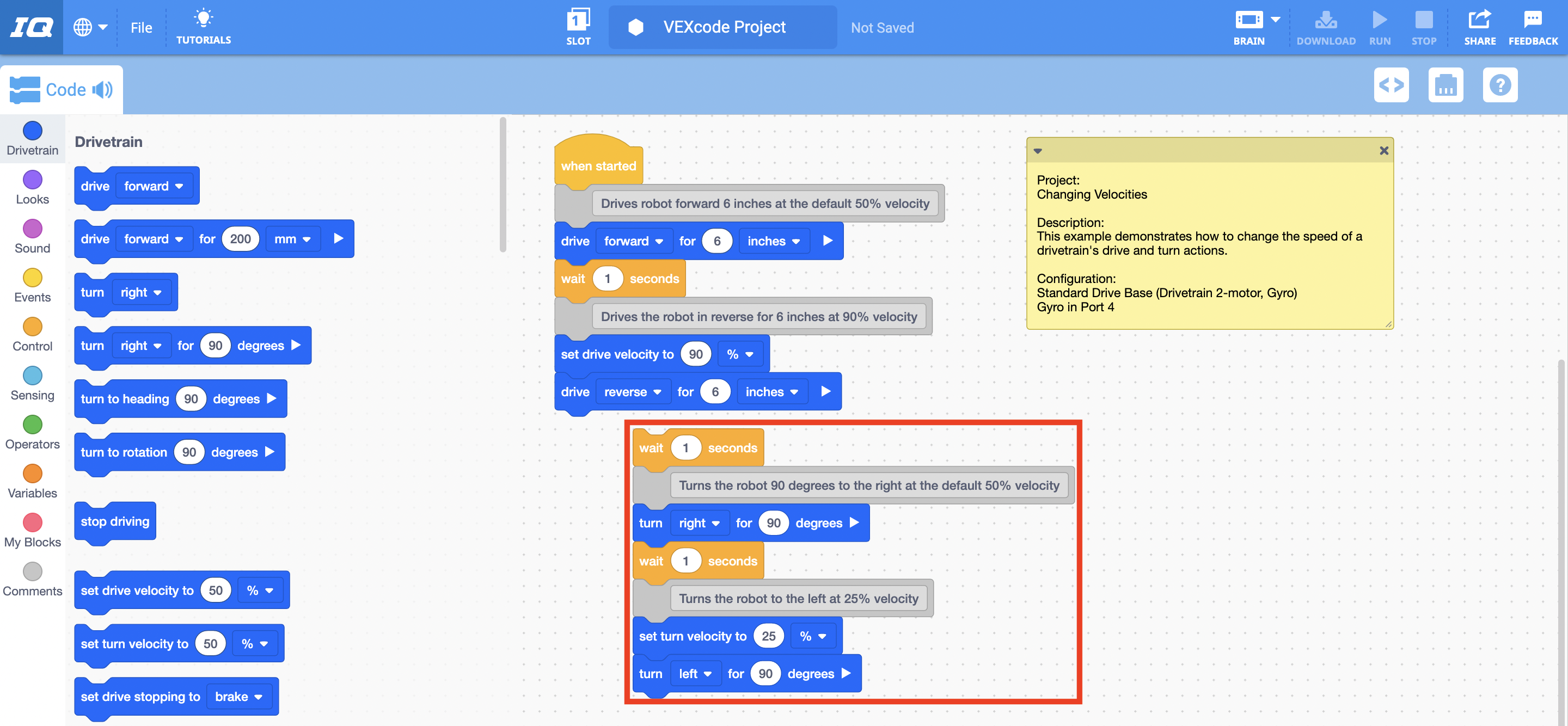

VEXcode IQ mit dem geöffneten Beispielprojekt „Changing Velocitys“, einschließlich einer Projektbeschreibung und des Blockcodes des Projekts. Der Benutzer hat das Projekt durch das Trennen eines Teils des Stacks verändert, und diese Änderung wird hervorgehoben.

Blöcke für das Beispielbasisprojekt werden im Arbeitsbereich aufgefüllt. Diese Blöcke und ihre Parameter können geändert oder entfernt werden. Zur Modifikation des Beispielprojekts können weitere Bausteine hinzugefügt werden.

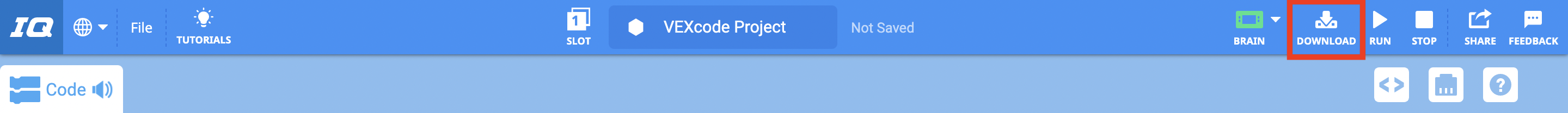

VEXcode IQ Toolbar mit hervorgehobenem Download-Symbol zwischen den Symbolen Brain und Run.

Speichern und laden das Beispiel herunter um es auf Ihrem Roboter auszuprobieren.

Verwenden von Vorlagen

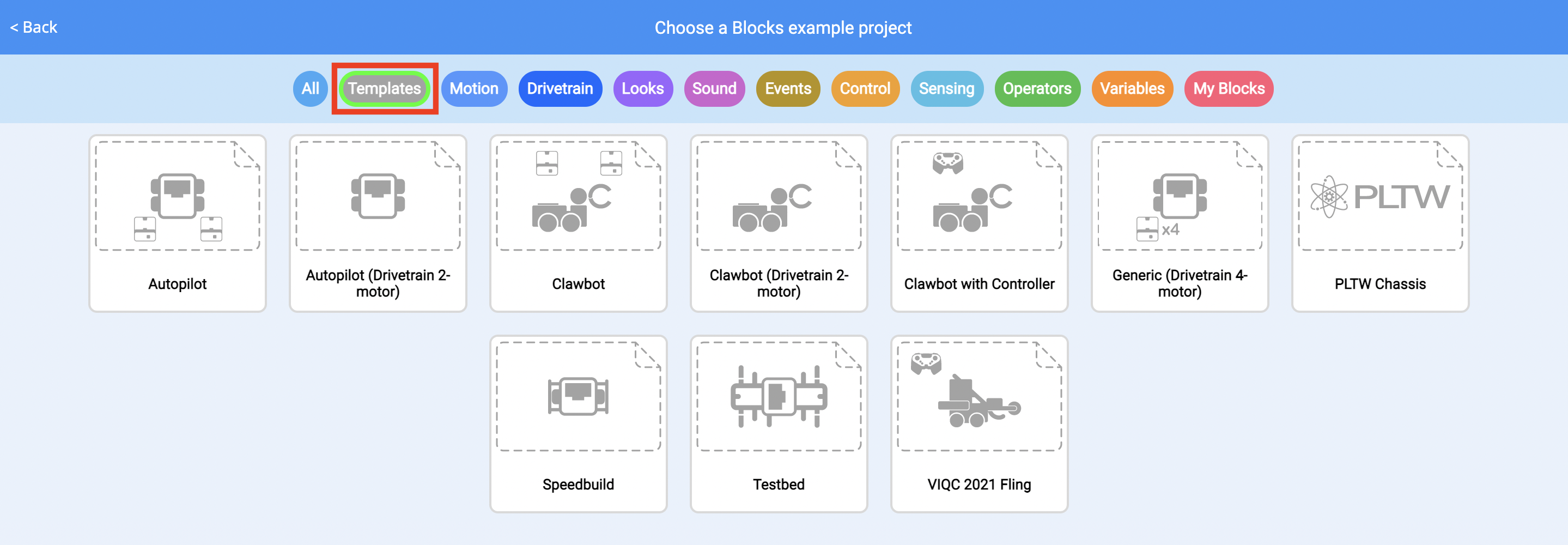

Menü „Beispielprojekte“, wobei die Kategorie „Vorlagen“ in der Filterleiste hervorgehoben ist.

Es gibt auch eine spezielle Art von Beispiel, die als Vorlage bezeichnet wird.

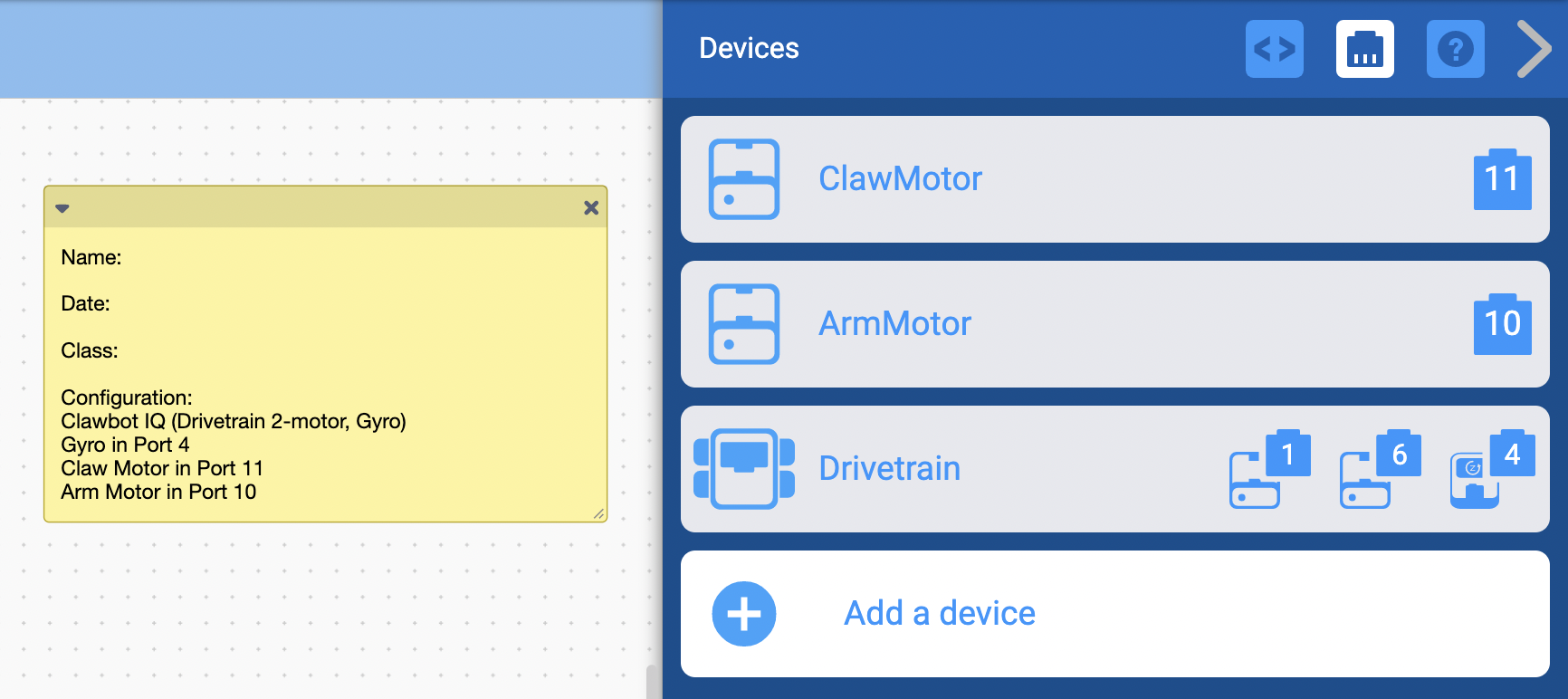

VEXcode IQ mit geöffnetem Beispielprojekt, einschließlich konfigurierter Geräte und einer Notiz mit einer Projektbeschreibung. Das Menü „Geräte“ wird seitlich geöffnet, um zu zeigen, dass die Geräte für bestimmte Ports vorkonfiguriert sind.

Vorlagen verfügen über ein spezielles Symbol und werden zum Erstellen eines leeren Projekts mit einer voreingestellten Gerätekonfiguration verwendet.

VEXcode IQ mit dem im Workspace geöffneten Beispielprojekt „Clawbot Drivetrain 2 Motorvorlage“. Der Benutzer hat dem Projekt einige Blöcke hinzugefügt, um den Greifermotor zu steuern.

Wenn Sie einen Standard-Roboteraufbau wie den Clawbot verwenden, kann eine Vorlage verwendet werden, um schnell mit einem neuen Projekt zu beginnen.

Notizen in Blöcken, Beispielprojekten und Vorlagen

Im VEXcode-Arbeitsbereich wird eine leere Notiz mit der Meldung "Sag etwas" angezeigt, um den Benutzer zur Bearbeitung des Textes aufzufordern.

Jedes Beispielprojekt und jede Vorlage enthält eine Notiz im Arbeitsbereich.

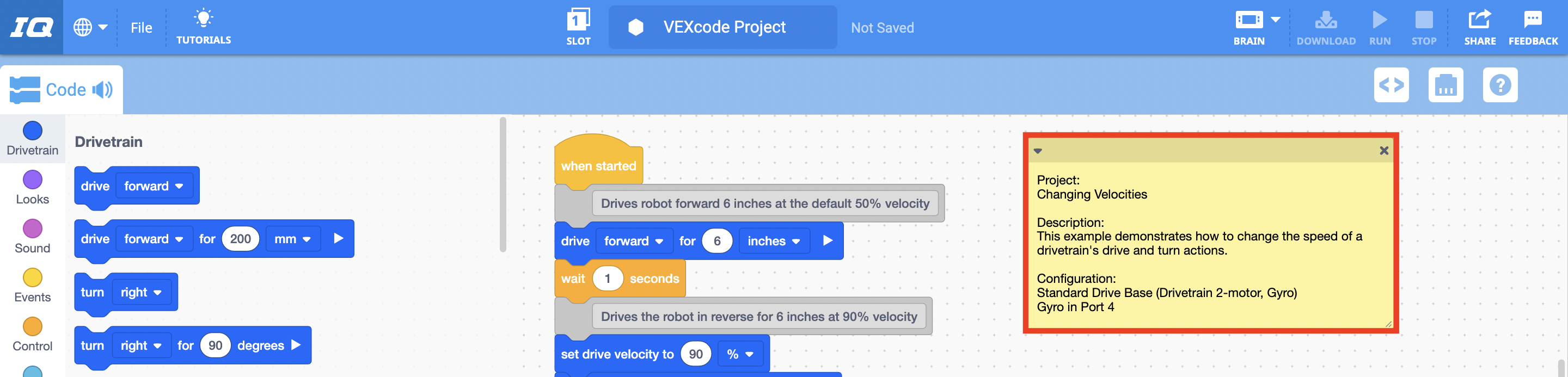

VEXcode IQ mit dem geöffneten Beispielprojekt „Changing Velocitys“, bei dem die Beschreibungsnotiz hervorgehoben ist.

In einem Beispielprojekt bietet der Hinweis eine kurze Zusammenfassung dessen, was das Projekt tut, und listet auch die Gerätekonfiguration auf.

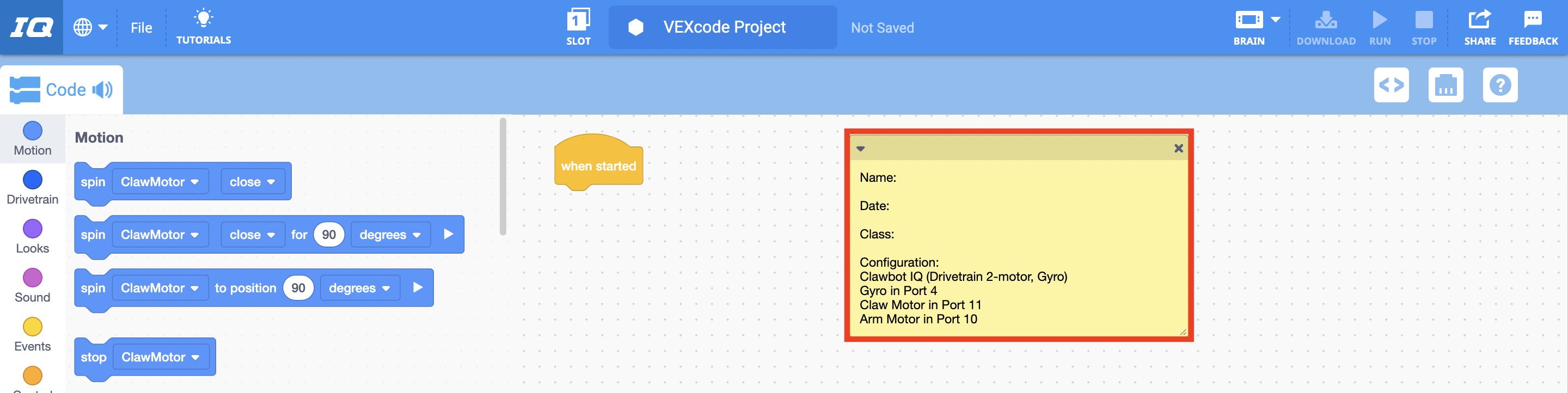

VEXcode IQ mit geöffnetem Beispielprojekt und hervorgehobener Beschreibungsnotiz. Diese Vorlage verwendet mehrere Geräte, und jedes Gerät ist im Abschnitt „Konfiguration“ der Notiz aufgeführt.

In einer Vorlage vermerkt die Beschreibung, welche Geräte in der Konfiguration aufgeführt sind.

Notizen können verwendet werden, um bestimmte Informationen in einem Projekt zu dokumentieren. Weitere Informationen zu Notizen finden Sie im Artikel Verwenden von Notizen in einem Blockprojekt in VEXcode IQ.
