Mit der Print Console kann der Benutzer Meldungen anzeigen, Sensorwerte melden oder Daten aus VEXcode 123-Projekten präsentieren. Mit der Print Console können Benutzer Druckausgaben auch als Textdatei speichern.

Die Print Console kann auch zum Anzeigen von Prozessinformationen verwendet werden und bietet visuelle Hinweise, die es dem Benutzer ermöglichen, zu sehen, was zu einem bestimmten Zeitpunkt in einem VEXcode 123-Projekt geschieht, und so eine visuelle Verbindung zwischen dem Projekt und den Aktionen des 123 herzustellen Roboter.

So öffnen Sie die Druckkonsole

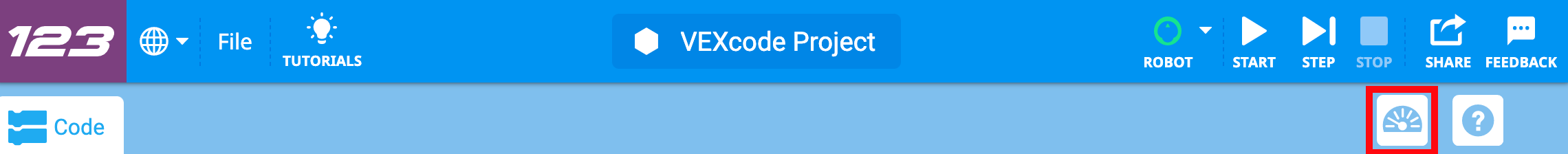

VEXcode 123-Symbolleiste mit dem hervorgehobenen Monitorsymbol links neben dem Hilfesymbol.

Die Druckkonsole befindet sich im 123-Monitor-Display. Um die Druckkonsole zu öffnen, wählen Sie das Symbol „Monitoranzeige“ neben „Hilfe“.

Das Monitoranzeigemenü ist geöffnet und die Druckkonsole ist unten hervorgehoben.

Nach der Auswahl wird die Monitoranzeige geöffnet. Die Druckkonsole befindet sich unten.

So verwenden Sie die Druckkonsole in einem Projekt

Suchen Sie nach Blöcken, die die Druckkonsole auslösen

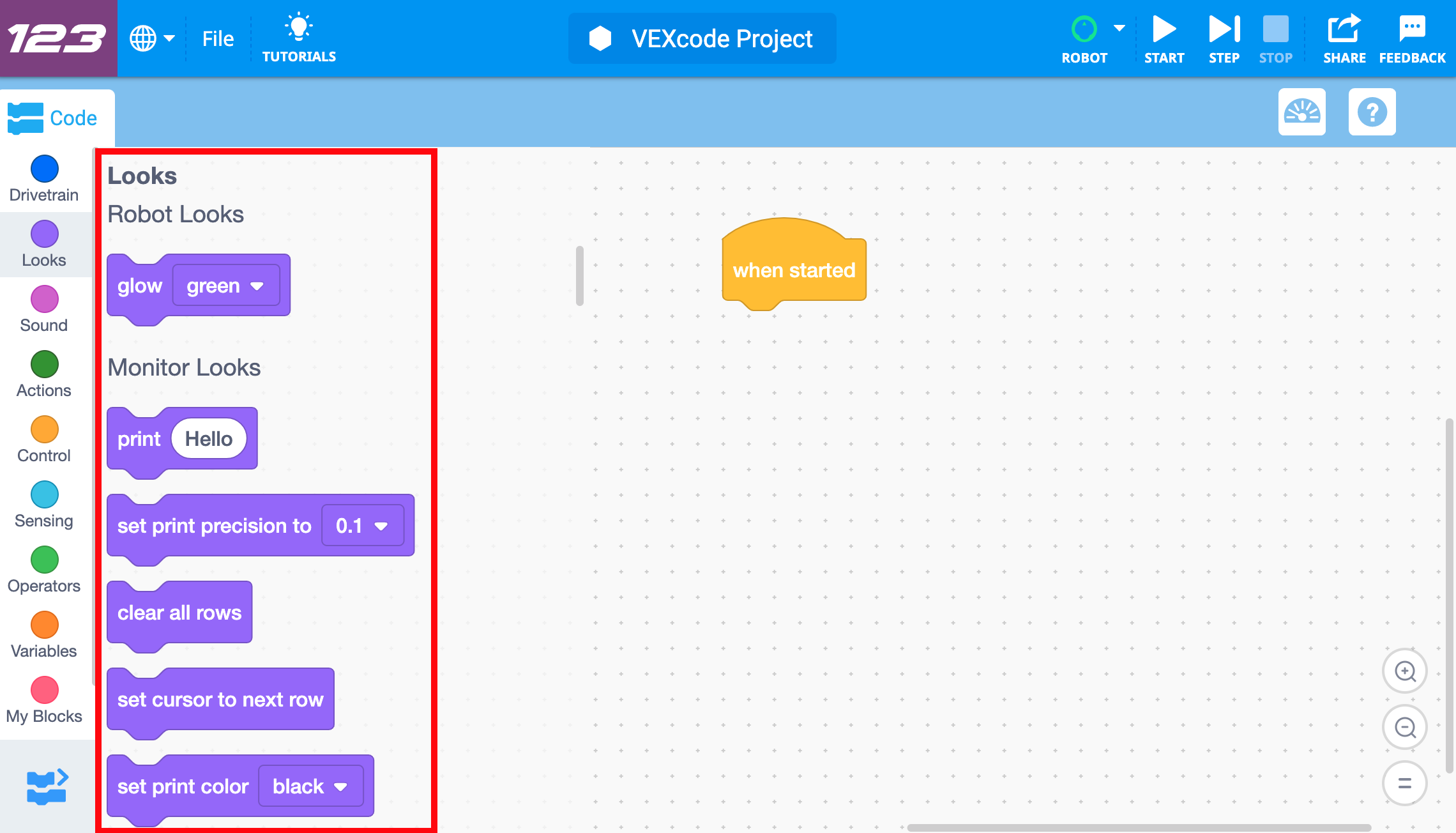

VEXcode 123-Symbolleiste mit der Kategorie „Looks“ von angezeigten und hervorgehobenen Blöcken.

Spezielle Blöcke aus der Kategorie „Looks“ werden innerhalb eines VEXcode 123-Projekts verwendet, um die Print Console auszulösen. Diese Blöcke drucken Wörter, Zahlen, gemeldete Werte von Variablen, eine Berechnung eines Operators oder von einem Sensor gemeldete Werte.

Die Hilfefunktion in VEXcode 123 bietet zusätzliche Informationen zu diesen und anderen Programmierblöcken. Informationen zum Zugriff auf die Hilfefunktionfinden Sie in diesem Artikel.

Verwenden Sie Look Blocks mit der Print Console in einem Projekt

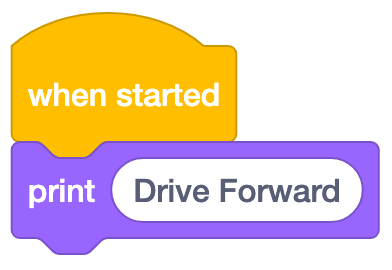

VEXcode 123 blockiert das Projekt mit einem „Beim Start“-Block, gefolgt von einem „Drucken“-Block mit der Aufschrift „Print Drive Forward“.

Verwenden Sie die Look-Blöcke innerhalb eines Projekts, um eine Nachricht zu drucken oder Daten in der Druckkonsole anzuzeigen. Um die Druckblöcke zu verwenden, wählen Sie den gewünschten Look-Block aus und fügen Sie ihn einem Projekt hinzu.

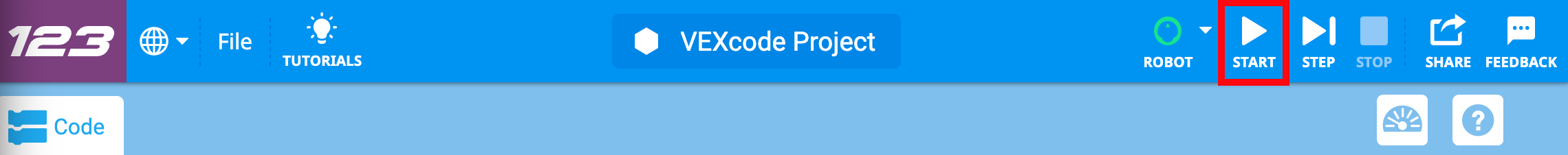

VEXcode 123-Symbolleiste mit dem hervorgehobenen Startsymbol zwischen den Roboter- und Schrittsymbolen.

Führen Sie das Projekt aus, indem Sie in der VEXcode 123-Symbolleiste „Start“ auswählen.

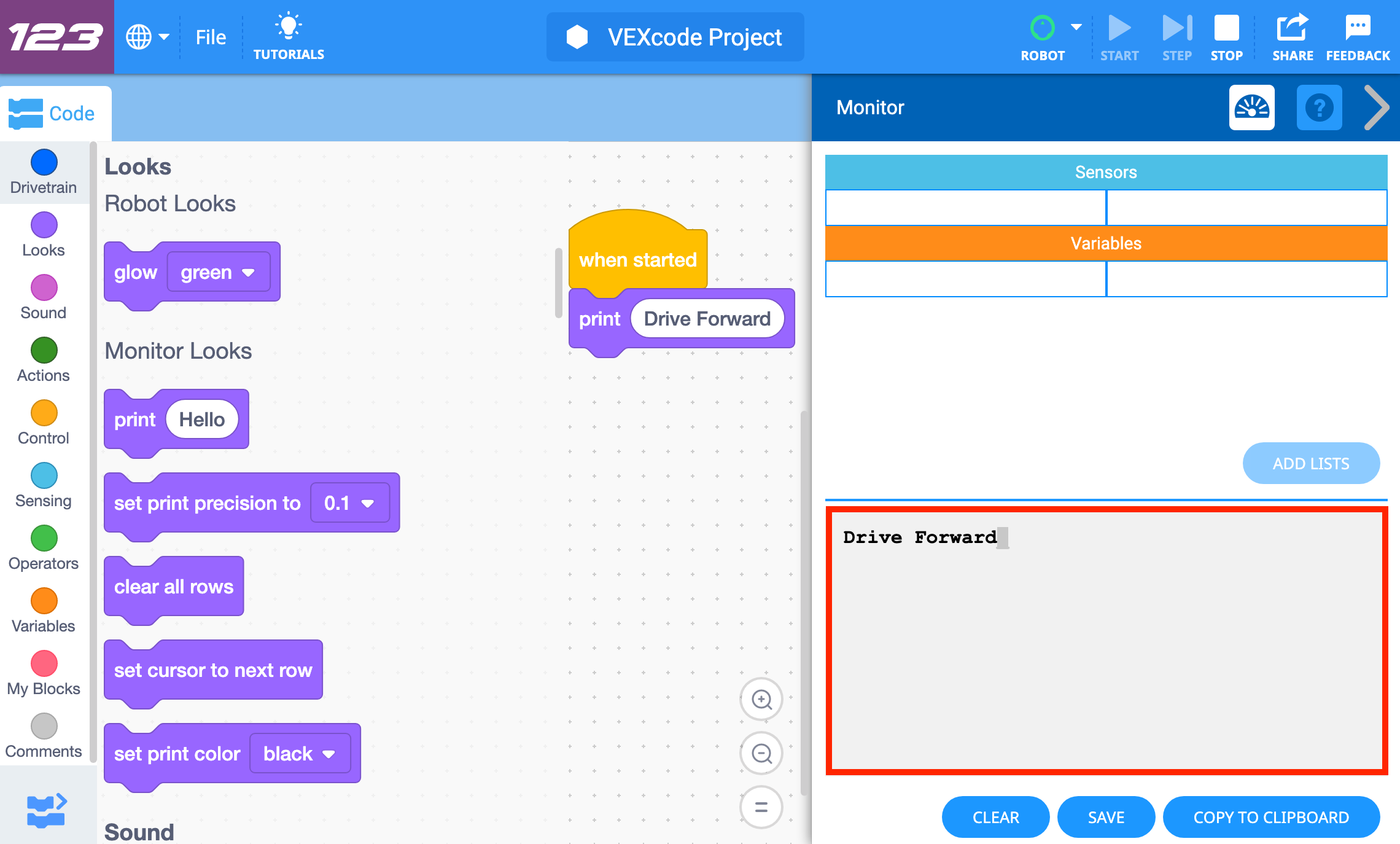

Das Menü „Druckkonsole“ wird geöffnet und in der Konsole werden die Worte „Drive Forward“ gedruckt und hervorgehoben.

Sobald „Start“ ausgewählt ist, wird das Projekt ausgeführt und der „Drucken“-Text oder die programmierten Werte werden in der Druckkonsole angezeigt, wie vom VEXcode 123-Projekt vorgegeben.

Löschen Sie Zeilen in der Druckkonsole

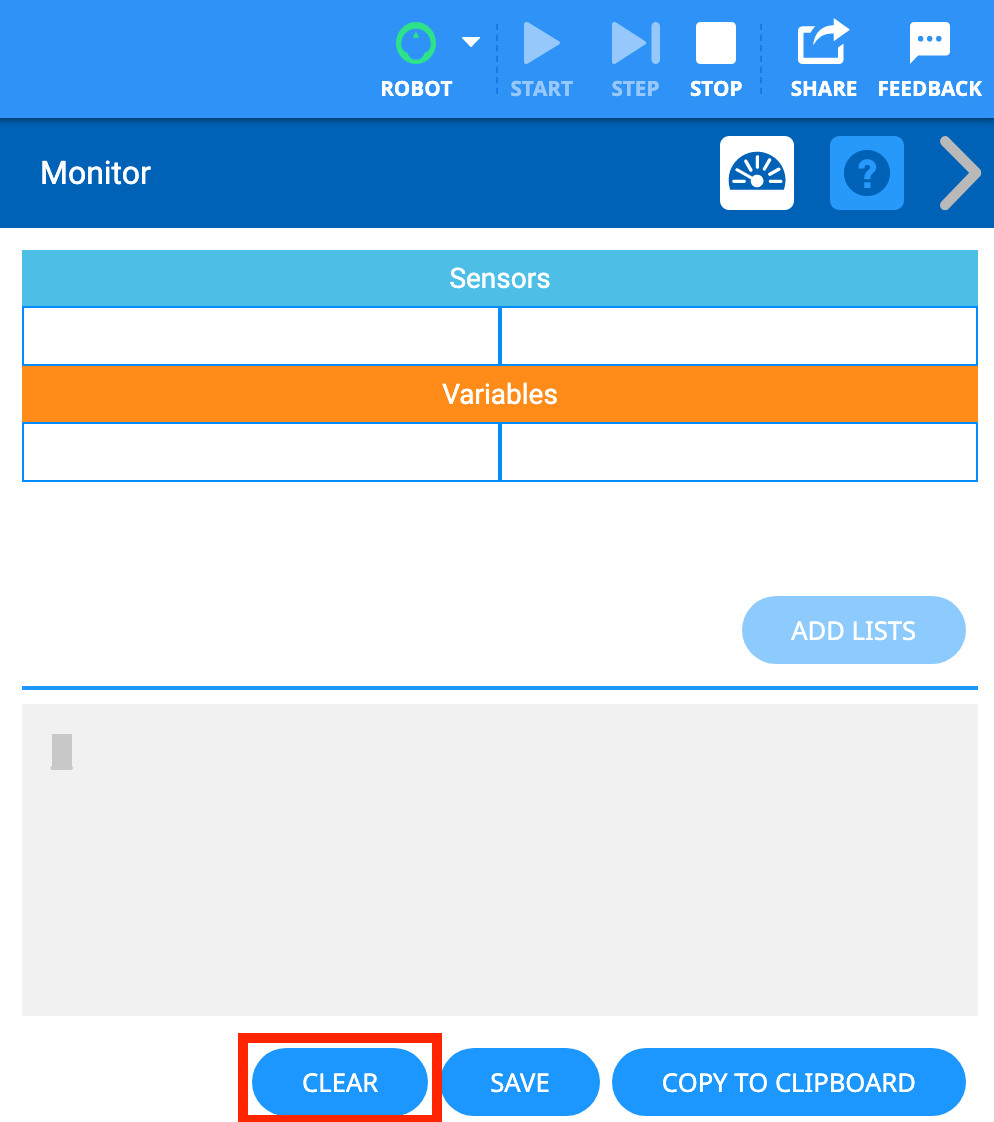

Das Print Console-Menü ist geöffnet und die Schaltfläche „Löschen“ ist unten hervorgehoben.

Es gibt zwei Möglichkeiten, alle Informationen aus der Print Console zu löschen. Die erste Möglichkeit, den gesamten Text vollständig zu löschen, besteht darin, unten rechts in der Druckkonsole auf die Schaltfläche „Löschen“ zu klicken.

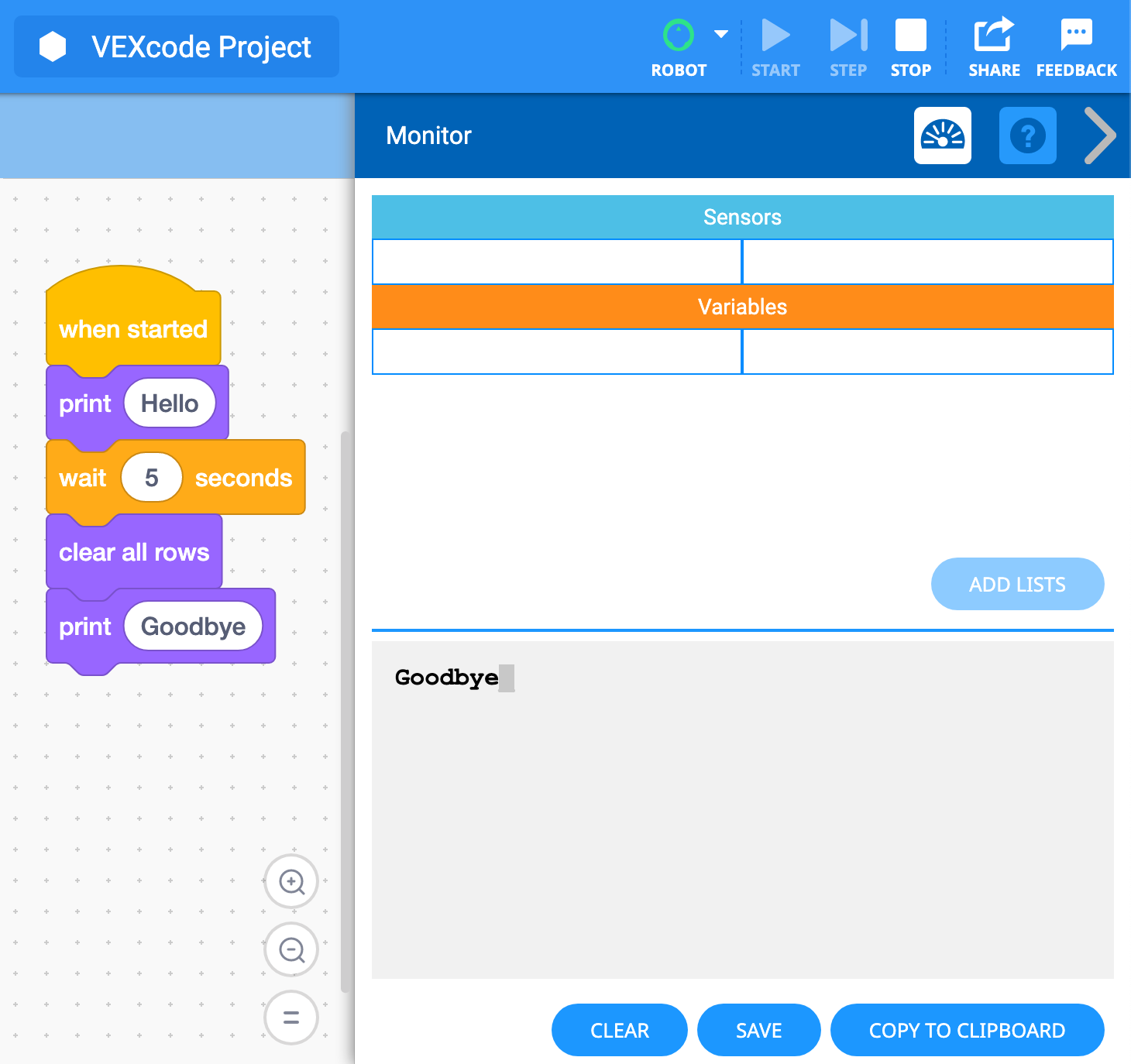

VEXcode 123 blockiert das Projekt im Arbeitsbereich, der neben der geöffneten Druckkonsole angezeigt wird. Das Blockprojekt druckt das Wort „Hallo“, wartet 5 Sekunden, löscht die Druckkonsole und druckt dann das Wort „Auf Wiedersehen“. In der geöffneten Print Console wird nach Ausführung des Projekts lediglich das Wort „Auf Wiedersehen“ angezeigt.

Eine andere Möglichkeit, die Druckkonsole zu löschen, ist die Verwendung des Blocks [Alle Zeilen löschen]. Fügen Sie den Block [Alle Zeilen löschen] zu einem Projekt hinzu, um alle Zeilen in der Druckkonsole zu entfernen. In diesem Projekt wird „Hallo“ auf der Druckkonsole gedruckt. Nach 5 Sekunden werden alle Zeilen gelöscht. Anschließend wird „Goodbye“ auf der Druckkonsole gedruckt.

Speichern Sie über die Druckkonsole

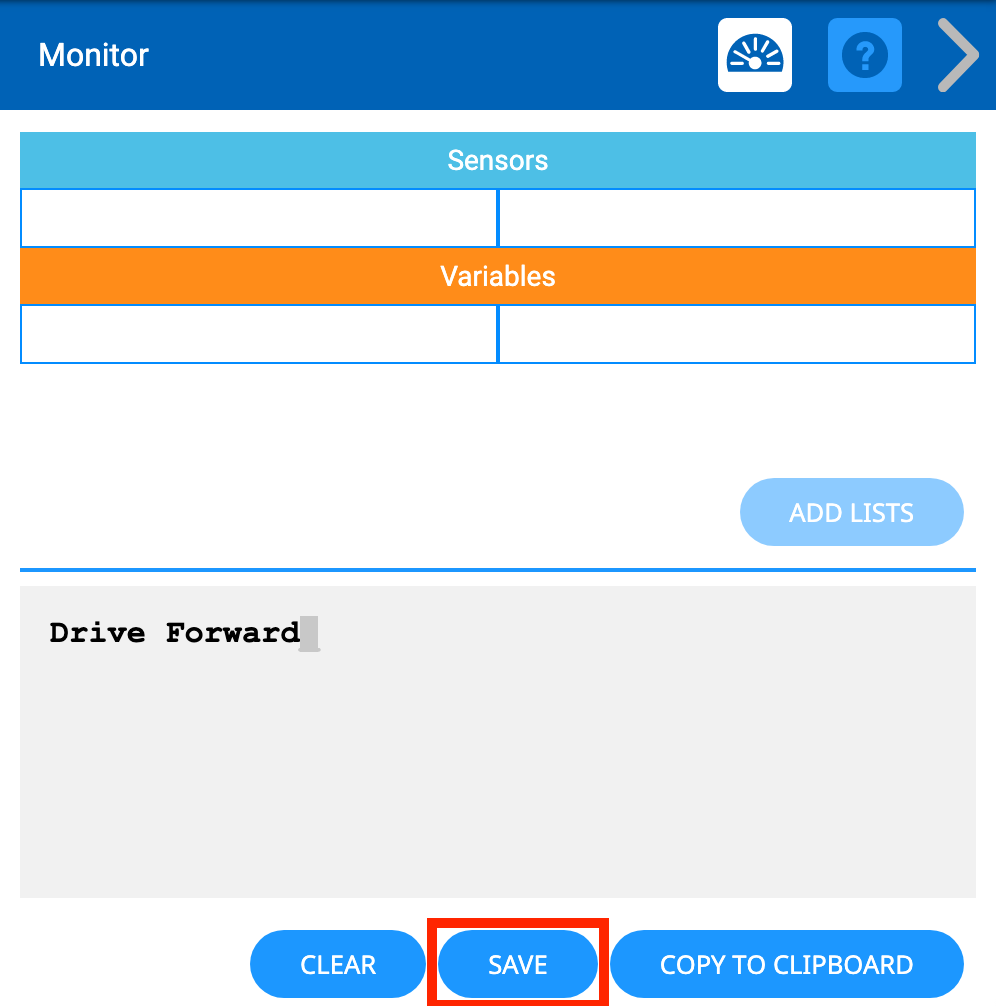

Das Menü „Print Console“ wird geöffnet und zeigt das Wort „Drive Forward“. Die Schaltfläche „Speichern“ ist unten hervorgehoben.

Es ist ganz einfach, Informationen aus der Print Console auf Ihrem Gerät zu speichern. Wählen Sie unten rechts in der Druckkonsole „Speichern“, um den gesamten Text als TXT-Datei zu speichern.

Die Textdatei mit dem Namen „VEXcode Project Logs.txt“ wird auf das Gerät des Benutzers heruntergeladen.

Sobald Sie auf die Schaltfläche „Speichern“ klicken, wird die Datei automatisch als TXT-Datei im Download-Ordner auf Ihrem Gerät gespeichert.

Hinweis: Die Datei speichert die gedruckten Farben nicht.

Beispielprojekte mit der Print Console

Melden Sie Variablenwerte und Daten in einem Projekt

Die Print Console kann verwendet werden, um variable Werte zu diskreten Zeitpunkten innerhalb eines Projekts zu melden. Verwenden Sie die Druckkonsole, um den Wert von „myVariable“ zu drucken oder anzuzeigen, wie oft das Projekt eine Schleife durchläuft.

Melden Sie erfasste Werte und Daten in einem Projekt

Die von der Druckkonsole erfassten Daten ermöglichen es dem Benutzer, wertvolle Informationen über Projektprozesse anzuzeigen, einschließlich 123 Roboterstandort- und Sensorinformationen. Wenn der Block [Drucken] ausgelöst wird, kann er so programmiert werden, dass die im Moment erfassten Informationen angezeigt werden.

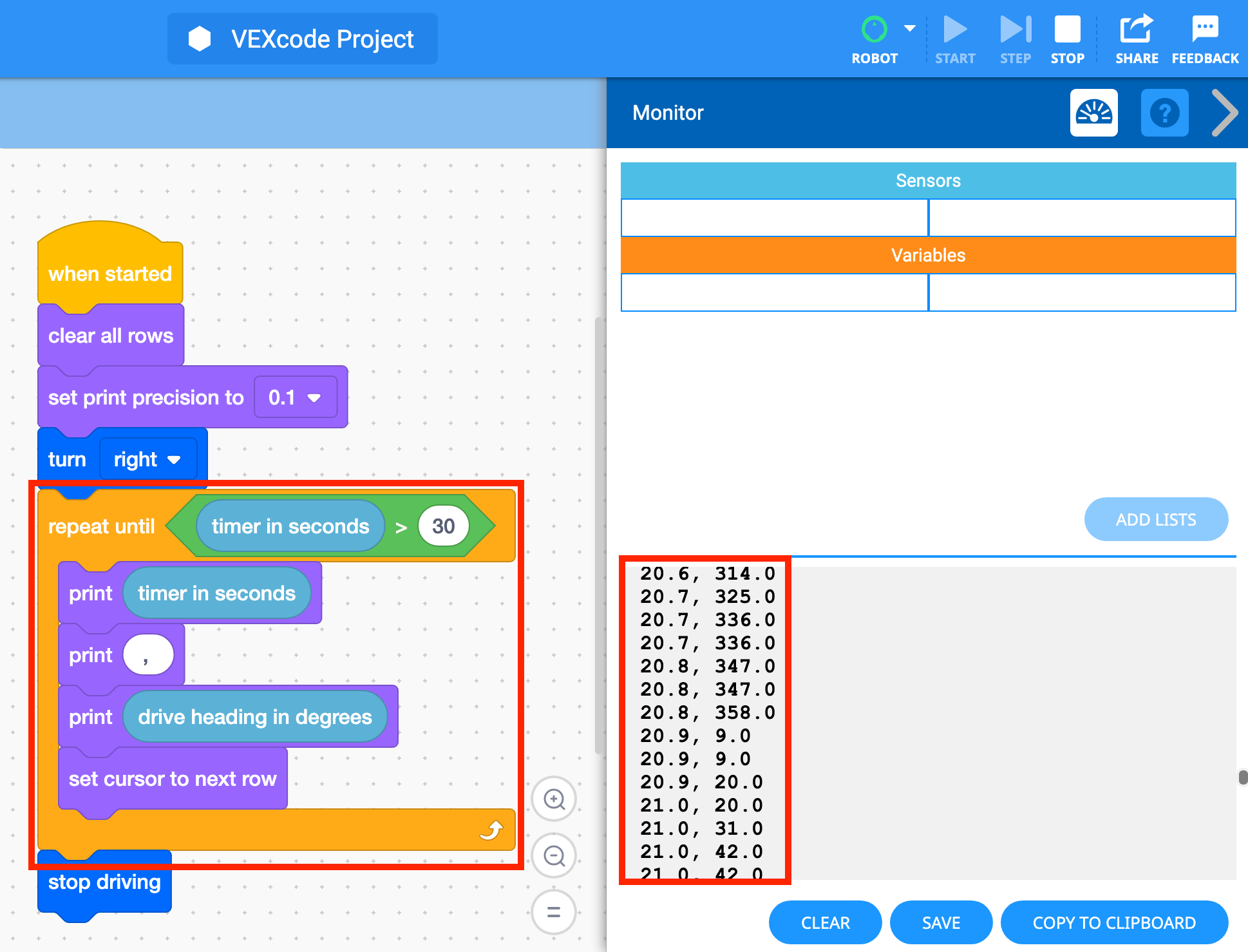

Im folgenden Projekt zeigt die Druckkonsole Informationen an, die von den 123 Robotersensoren gemäß den Anweisungen der Look- und Sensing-Blöcke im Projekt gemeldet werden. Zu diesen Informationen gehören die Änderungen der Antriebsrichtung in Grad zu bestimmten Zeitpunkten, während das Projekt läuft und der 123-Roboter nach rechts abbiegt.
