Installieren und Entfernen eines VEX IQ (1. Generation) Controller-Radios – VEX-Bibliothek

Schritt 1: Stellen Sie die erforderlichen Komponenten zusammen.

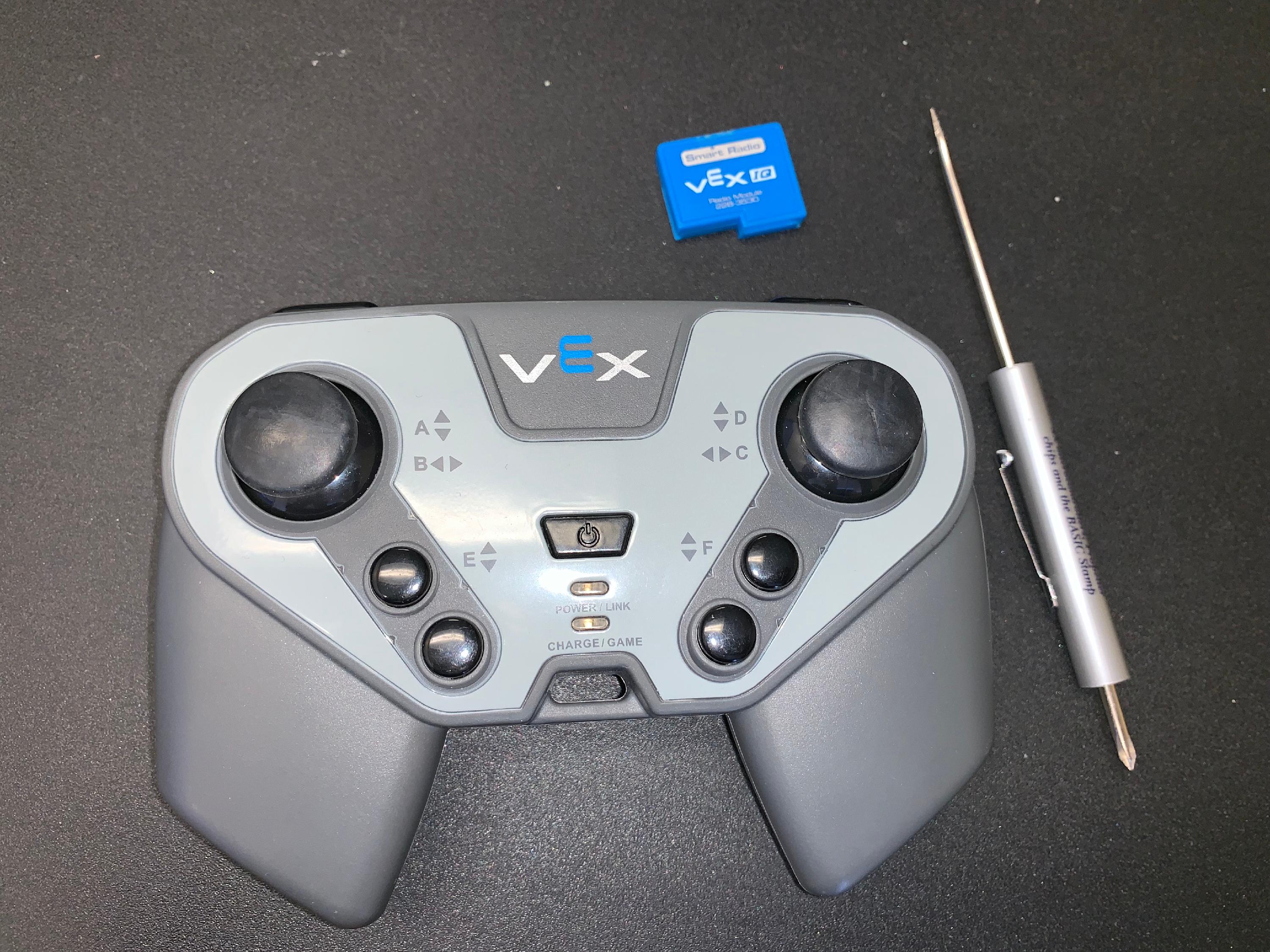

Controller, Smart Radio und ein Kreuzschlitzschraubendreher zusammen auf einem Tisch platziert.

Sammeln Sie die folgenden Gegenstände:

VEX IQ-Controller
1 VEX IQ-Radio
Kreuzschlitzschraubendreher

HINWEIS: Die Controller-Firmware muss auf die neueste Version aktualisiert werden, damit die Funkgeräte ordnungsgemäß funktionieren. Klicken Sie hier um eine Anleitung zum Aktualisieren der Firmware anzuzeigen.

HINWEIS: Es spielt keine Rolle, welcher Funktyp verwendet wird, solange der Funk im Controller vom gleichen Typ ist wie der Funk im VEX IQ Robot Brain. Für eine ordnungsgemäße drahtlose Verbindung sind passende Funkgeräte erforderlich. Klicken Sie hier um weitere Informationen zu VEX IQ Radios zu erhalten.

Schritt 2: Stecken Sie das Radio in den Controller.

Diagramm mit einem Pfeil, der anzeigt, dass das Radio in die Radiobuchse des Controllers gesteckt werden soll. Die Radiobuchse befindet sich unten zwischen den Schultertasten des Controllers.

Schieben Sie das Radio in die Radiobuchse. Richten Sie das Radio so aus, dass das VEX-Logo zur Oberseite des Controllers zeigt. Drücken Sie es fest hinein, bis es vollständig einrastet.

HINWEIS: Wenn die Funkgeräte häufig entfernt werden, ist es besser, wenn die Abdeckung der Controller-Batterie vor dem Einsetzen des Funkgeräts entfernt wird, um eine Belastung des Kunststoffhalteriegels zu vermeiden.

HINWEIS: Der Controller unterstützt alle drei Funktypen.

Schritt 3: Entfernen Sie das Radio vom Controller.

Der Controller wird verkehrt herum und mit abgenommener Batterieabdeckung dargestellt. Eine Hand entfernt das Radio aus der Radiobuchse und ein Pfeil zeigt an, dass es fest aus der Buchse gezogen werden muss.

Entfernen Sie die Abdeckung der Controller-Batterie mit einem Kreuzschlitzschraubendreher, bevor Sie versuchen, das Radio zu entfernen.

Ziehen Sie kräftig am Radio, um es zu entfernen, sobald die Abdeckung der Controller-Batterie entfernt wurde.
