Anschließen eines 6-achsigen Roboterarms an das webbasierte VEXcode EXP – Chromebook – VEX-Bibliothek

Um einen 6-Achsen-Roboterarm an VEXcode EXP anzuschließen, müssen Sie zuerst Ihren 6-Achsen-Arm einschalten, und den 6-Achsen-Arm direkt an Ihren Computer anschließen.

Diagramm, das die Verbindung zu einem 6-Achsen-Arm für CTE-Anwendungen (Career and Technical Education) veranschaulicht und beschriftete Komponenten und Verbindungspunkte für die ordnungsgemäße Montage und Bedienung zeigt.

Öffnen Sie VEXcode EXP und öffnen Sie ein neues Arm-Projekt.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm in der beruflichen und technischen Bildung veranschaulicht und beschriftete Komponenten sowie Verdrahtungsanweisungen für die ordnungsgemäße Einrichtung zeigt.

Das 6-Achsen-Arm-Symbol oben rechts auf dem Bildschirm ist weiß und zeigt damit an, dass aktuell kein 6-Achsen-Roboterarm angeschlossen ist. Wählen Sie dieses Symbol aus.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm in CTE zeigt, mit beschrifteten Komponenten und schrittweisen Anleitungen für die ordnungsgemäße Einrichtung und Integration.

Bei Auswahl wird ein neues Fenster geöffnet. Wählen SieConnect Arm um mit der Verbindung Ihres 6-Achsen-Roboterarms mit VEXcode EXP zu beginnen.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm im CTE-Kontext (Career and Technical Education) veranschaulicht und beschriftete Komponenten und die Verkabelung für die ordnungsgemäße Einrichtung zeigt.

Wählen SieWeiter.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm im Kontext der beruflichen und technischen Ausbildung veranschaulicht, mit beschrifteten Komponenten und Verdrahtungsanweisungen.

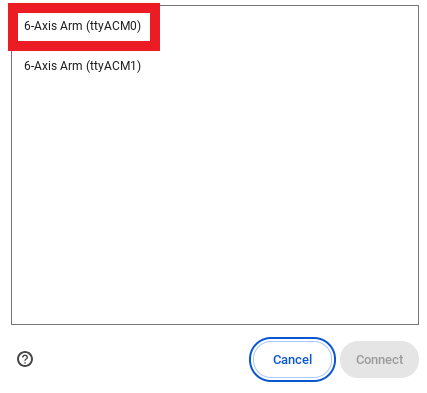

Wählen Sie den Port mit der kleinsten Nummer aus. In diesem Screenshot ist 0 kleiner als 1und daher ausgewählt.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm in der beruflichen und technischen Bildung veranschaulicht, mit beschrifteten Komponenten und schrittweisen Anweisungen für die ordnungsgemäße Einrichtung.

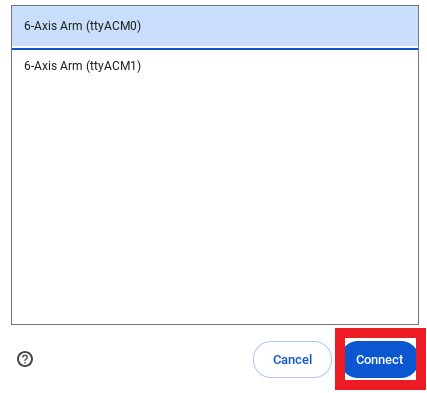

Sobald der richtige Port markiert ist, wählen Sie Connect , um die Verbindung des 6-Achsen-Roboterarms abzuschließen.

Diagramm, das die Verbindung zu einem 6-Achsen-Arm zeigt und die Verkabelung und Verbindungspunkte für CTE-Anwendungen (Career and Technical Education) veranschaulicht.

Das Symbol des 6-Achsen-Arms wird grün. Dies zeigt an, dass die Verbindung zum 6-Achsen-Roboterarm erfolgreich hergestellt wurde und die Firmware auf dem neuesten Stand ist.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm in der beruflichen und technischen Bildung zeigt und die notwendigen Komponenten und Schritte für die ordnungsgemäße Einrichtung veranschaulicht.

Wenn das 6-Achsen-Arm-Symbol orange ist, bedeutet dies, dass die Firmware veraltet ist. Lesen Sie diesen Artikel, um zu erfahren, wie Sie die Firmware Ihres 6-Achsen-Roboterarms aktualisieren.
