Anschließen eines 6-achsigen Roboterarms an das webbasierte VEXcode EXP – Mac – VEX-Bibliothek

Um einen 6-Achsen-Roboterarm an VEXcode EXP anzuschließen, müssen Sie zuerst Ihren 6-Achsen-Arm einschalten, und den 6-Achsen-Arm direkt an Ihren Computer anschließen.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm in der beruflichen und technischen Bildung veranschaulicht und beschriftete Komponenten sowie Verdrahtungsanweisungen für die ordnungsgemäße Einrichtung zeigt.

Öffnen Sie codeexp.vex.com und um ein neues Arm Blocks oder Textprojekt zu öffnen.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm in der beruflichen und technischen Bildung veranschaulicht und beschriftete Komponenten und die Verkabelung für die ordnungsgemäße Einrichtung zeigt.

Das 6-Achsen-Arm-Symbol oben rechts auf dem Bildschirm ist weiß und zeigt damit an, dass aktuell kein 6-Achsen-Arm angeschlossen ist. Wählen Sie dieses Symbol aus.

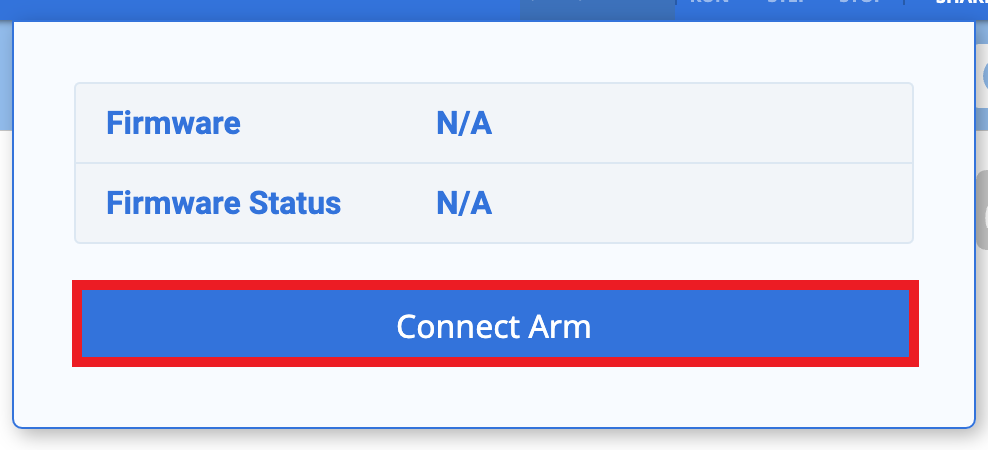

Bei Auswahl wird ein neues Fenster geöffnet. Wählen SieConnect Arm um mit der Verbindung Ihres 6-Achsen-Arms mit VEXcode EXP zu beginnen.

Diagramm, das den Verbindungsvorgang für einen 6-achsigen Arm in der beruflichen und technischen Bildung veranschaulicht, mit beschrifteten Komponenten und schrittweisen Anleitungen zur Montage.

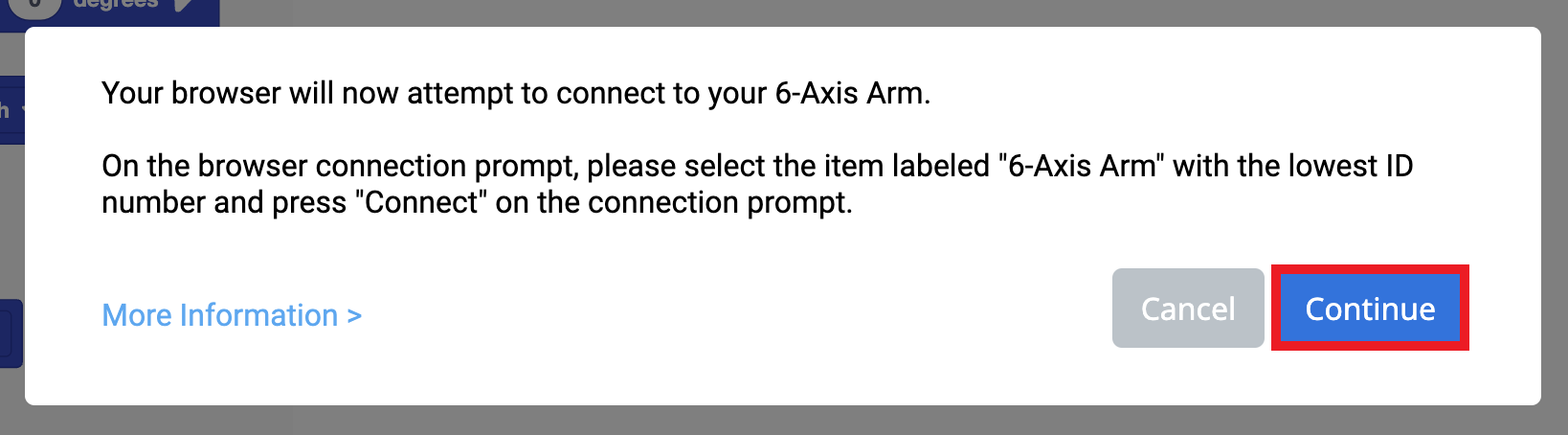

Wählen SieWeiter.

Diagramm, das den Verbindungsvorgang für einen 6-Achsen-Arm in der beruflichen und technischen Ausbildung veranschaulicht, mit beschrifteten Komponenten und Verdrahtungsanweisungen für die ordnungsgemäße Einrichtung.

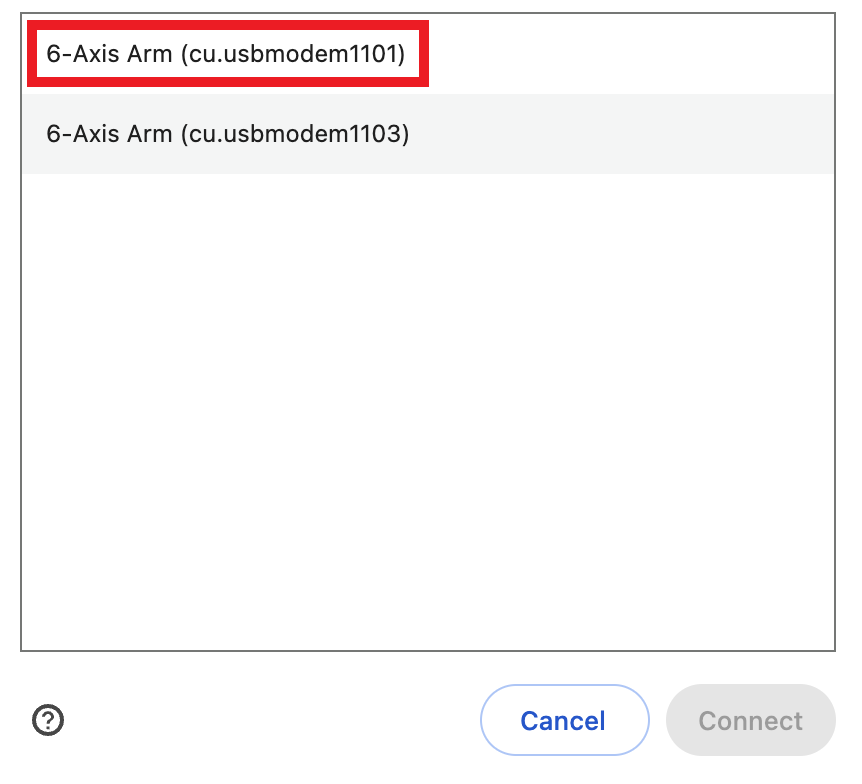

Wählen Sie den Port mit der kleinsten Nummer aus. In diesem Screenshot ist1101kleiner als1103und wird daher ausgewählt.

Diagramm, das zeigt, wie man in der beruflichen und technischen Ausbildung eine Verbindung zu einem 6-Achsen-Arm herstellt und die notwendigen Komponenten und Verbindungen für die ordnungsgemäße Einrichtung veranschaulicht.

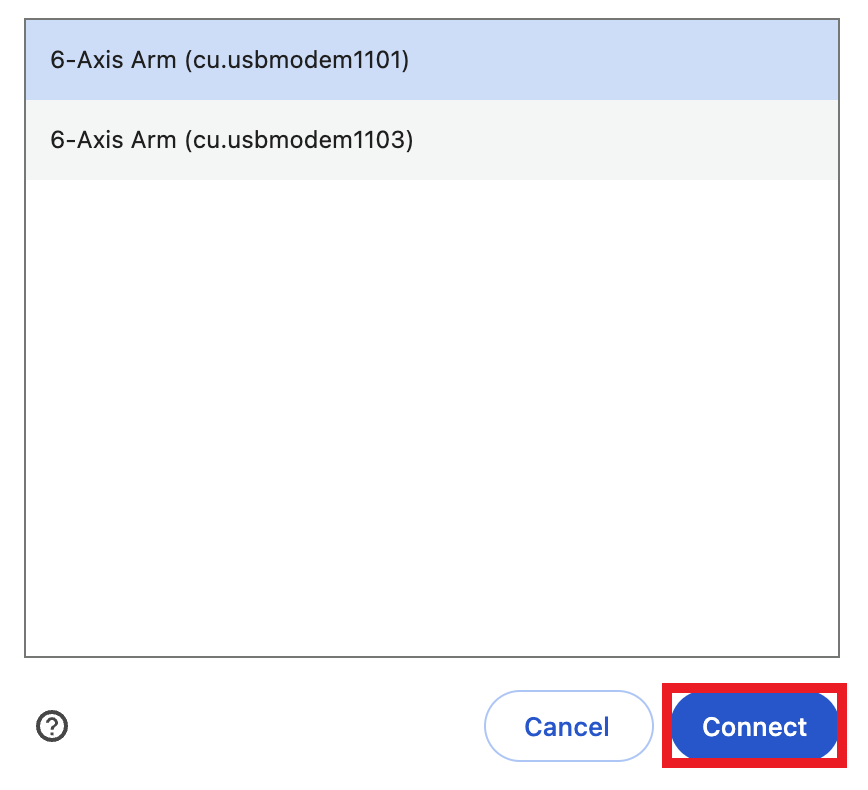

Sobald der richtige Port markiert ist, wählen Sie Verbinden , um die Verbindung des 6-Achsen-Arms abzuschließen.

Diagramm, das den Anschluss eines 6-Achsen-Arms in der beruflichen und technischen Ausbildung veranschaulicht und beschriftete Komponenten und Verbindungspunkte für die ordnungsgemäße Einrichtung zeigt.

Jetzt wird auf der Webseite das Symbol des 6-Achsen-Arms grün. Dies zeigt an, dass der 6-Achsen-Arm erfolgreich verbunden ist und seine Firmware auf dem neuesten Stand ist.

Wenn das 6-Achsen-Arm-Symbol orange ist, bedeutet dies, dass die Firmware veraltet ist. Lesen Sie diesen Artikel, um zu erfahren, wie Sie die Firmware Ihres 6-Achsen-Roboterarms aktualisieren.
