Fehlerbehebung bei der VEX V5-Arbeitszelle

Es gibt häufige Fehler, die beim Erstellen und/oder Codieren der VEX V5 Workcell auftreten können. In diesem Artikel werden einige häufige Fehler und Fragen zur VEX V5 Workcell behandelt und der Prozess zur Behebung jedes Fehlers beschrieben. Verwenden Sie die Navigation im Artikel, um zu der Frage zu springen, die Ihre Probleme am besten widerspiegelt.

Bei pro von Ihnen vorgenommenen Änderung sollten Sie unbedingt testen, ob die Änderung Ihr Problem gelöst hat. Regelmäßige iterative Tests können Ihnen dabei helfen, genau zu ermitteln, wo das Problem liegt und welcher einzelne Schritt zur Lösung des Problems erforderlich ist. Dies kann Ihnen und Ihren Schülern auch dabei helfen, diesen Fehlerbehebungsprozess zu meistern und möglicherweise zukünftige Probleme zu vermeiden.

Hinweis:In diesem Artikel wird davon ausgegangen, dass der V5-Arbeitszellenarm korrekt gebaut wurde. Vergleichen Sie Ihren Arm vor dem Beginn mit der hier verlinkten Bauanleitung. Überprüfen Sie Details wie die Größe der Abstandshalter, Schrauben usw.


V5-Arbeitszellenarm bewegt sich nicht genau?

Bei der Durchführung von Aktivitäten in den STEM Labs kann es zu Problemen kommen, wenn sich der Arm nicht wie erwartet bewegt. Führen Sie die folgenden Schritte aus, um festzustellen, wo der Fehler liegen könnte. Die gleichen Schritte gelten auch, wenn sich der Arm überhaupt nicht bewegt.

Werte beherrschen

Das erste, was mit der Workcell immer überprüft werden muss, sind die Mastering-Werte.

Wenn Sie die Workcell verwenden, müssen jeden Tag Werte erfasst werden. Diese Werte können sich ändern, wenn Sie eine Arbeitszelle anheben und von einem Ort zum anderen im Klassenzimmer bewegen und dabei die Maschine anstoßen.

Stellen Sie bei jeder Änderung, die Sie in VEXcode V5 vornehmen, sicher, dass Sie das Projekt herunterladen und ausführen. Auf diese Weise können Sie feststellen, welche Änderung das Problem gelöst hat, und können Sie bei Ihren nächsten Schritten unterstützen.

Diagramm zur Veranschaulichung der Komponenten und Verbindungen von VEX V5 Workcell, verwendet für Ressourcen zur beruflichen und technischen Bildung.

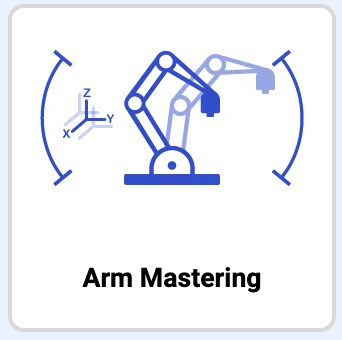

Sammeln Sie zunächst Ihre Mastering-Werte. Führen Sie das Projekt „Arm Mastering“ in VEXcode V5 aus. Schritte zum Öffnen, Herunterladen und Ausführen dieses Projekts auf Ihrer Workcell finden im hier verlinkten Abschnitt „Wiedergeben“.

Diagramm zur Darstellung der V5-Workcell-Ressourcen für die berufliche und technische Ausbildung. Es zeigt verschiedene Komponenten und ihre Konfigurationen zur Verbesserung der Lern- und Betriebseffizienz.

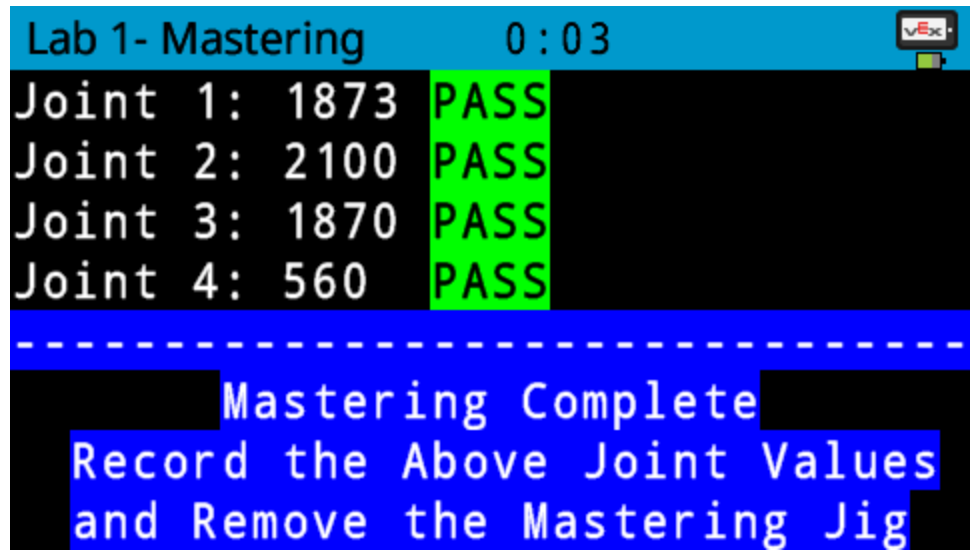

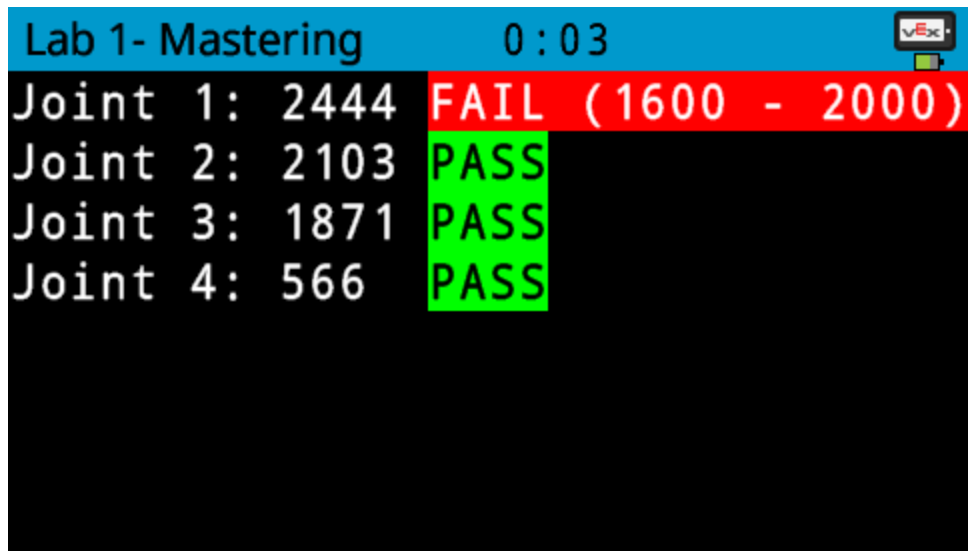

Wenn eines Ihrer Gelenke nicht mehr im Master-Zustand ist und als „Fehlgeschlagen“ aufgeführt wird, befolgen Sie die Schritte in diesem Artikel, um diese Gelenke neu zu mastern.

Wenn sich eines Ihrer Gelenke nicht bewegen lässt, liegt möglicherweise ein Problem mit Ihrem Körperbau vor. Befolgen Sie weiterhin die folgenden Schritte, um den Fehler zu ermitteln.

Diagramm zur Illustration der V5-Workcell-Ressourcen für die berufliche und technische Ausbildung, das verschiedene Komponenten und ihre Funktionen innerhalb des Systems zeigt.

Sobald alle Ihre Verbindungen verlaufen, notieren Sie diese Werte und stellen Sie sicher, dass diese Werte in Ihrem VEXcode V5-Projekt enthalten sind.

Kabel

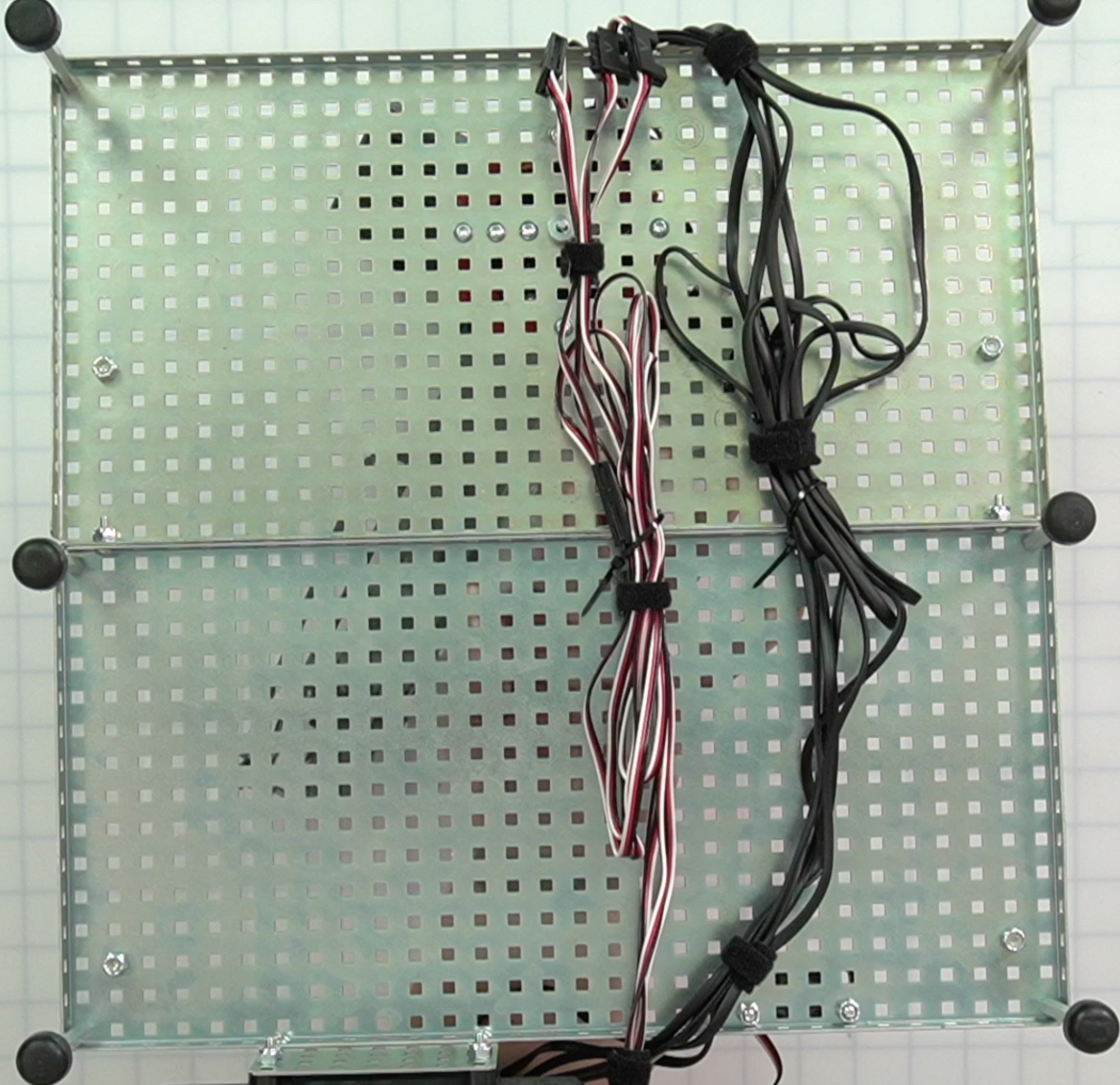

Kabel sind eine häufige Fehlerursache. Organisierte Kabel können die Fehlerbehebung beschleunigen und zukünftige Fehler verhindern. Erwägen Sie die Verwendung von Kabelbindern, um organisierte Kabelabschnitte zu erstellen.

Diagramm zur Veranschaulichung der VEX V5-Arbeitszellenkomponenten und ihrer Funktionen, verwendet in Ressourcen zur beruflichen und technischen Ausbildung für Robotik und Automatisierung.

Diagramm zur Veranschaulichung zusätzlicher V5-Arbeitszellenressourcen für die berufliche und technische Ausbildung mit beschrifteten Komponenten und Verbindungen zum besseren Verständnis der Einrichtung und Funktionalität der Arbeitszelle.

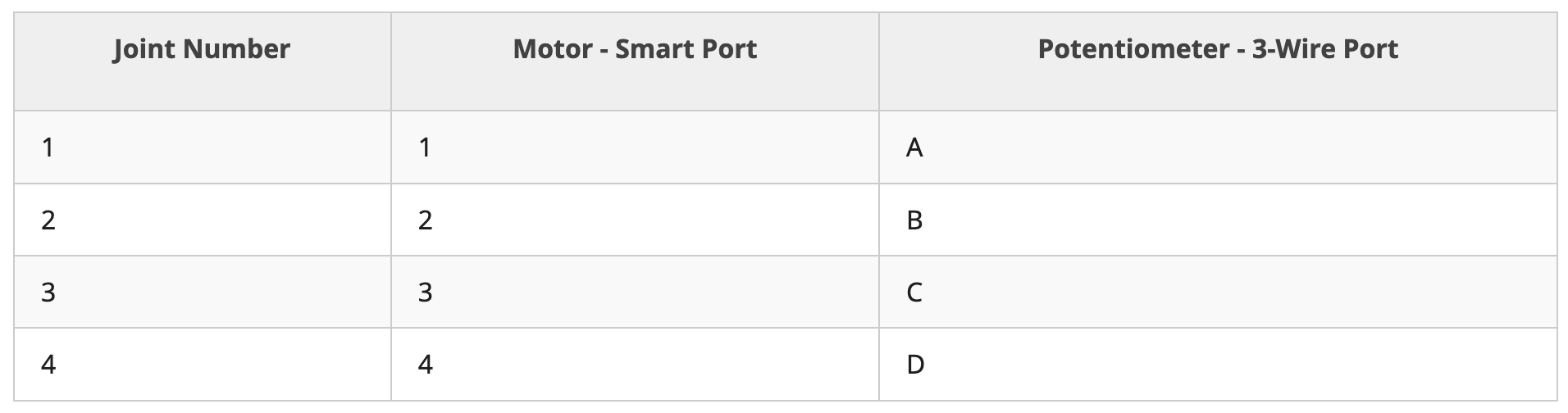

Überprüfen Sie, ob alle Smart Cables an den richtigen Anschluss am Brain angeschlossen sind und mit dem Anschluss in dieser Tabelle übereinstimmen.

Ein 3D-Modell des Workcell-Arms ist ebenfalls auf dieser Seite verfügbar

Diagramm, das die Komponenten und die Einrichtung von VEX V5 Workcell für die berufliche und technische Ausbildung veranschaulicht und wichtige Ressourcen und Konfigurationen für effektives Lernen und Anwenden in der Robotik hervorhebt.

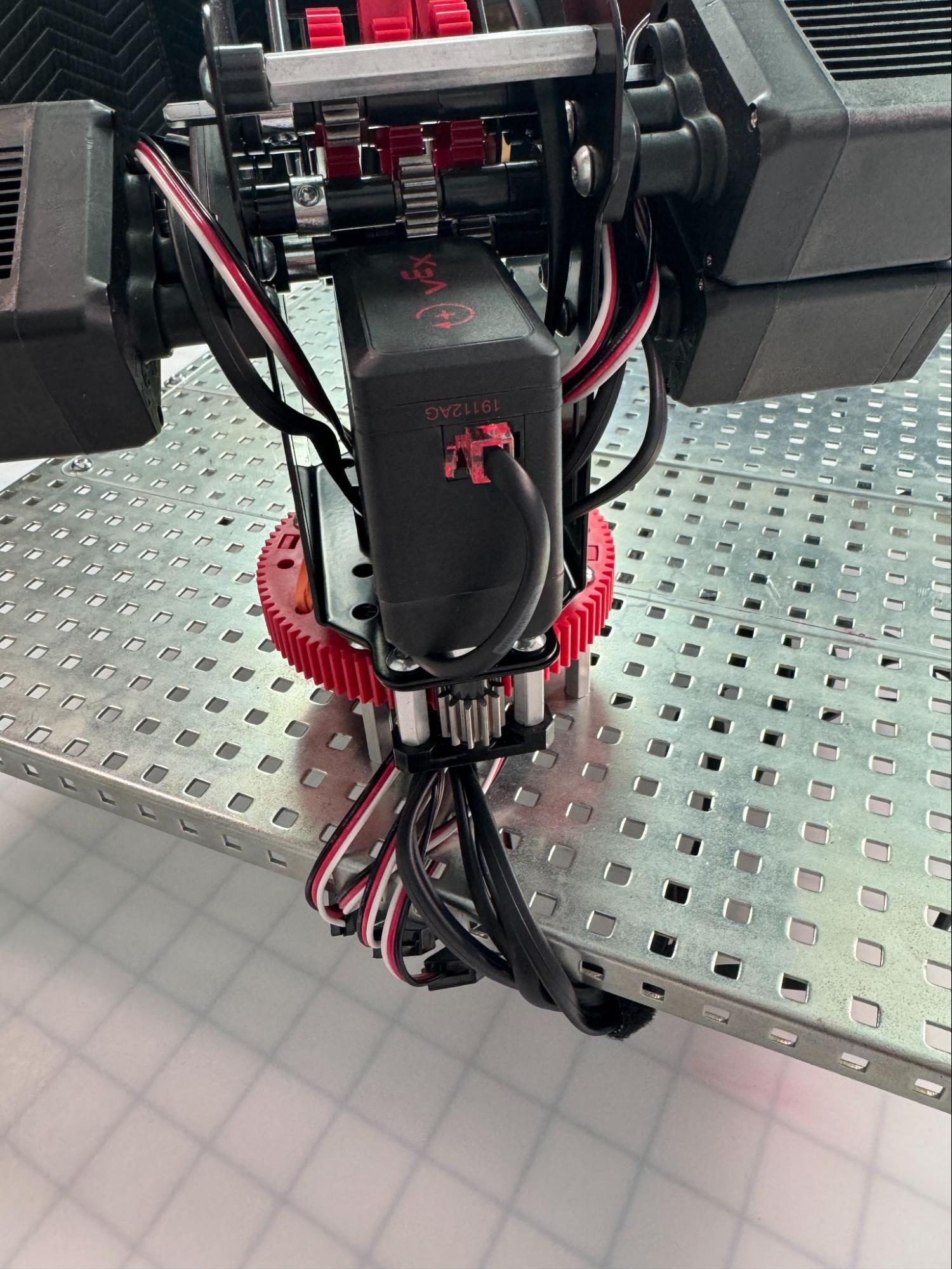

Sie können sicherstellen, dass ein Smart Cable angeschlossen ist und ordnungsgemäß funktioniert, indem Sie das Brain einschalten. Wenn das Brain eingeschaltet ist, leuchtet das Licht im Smart Port des Motors rot.

Diagramm zur Veranschaulichung der V5 Workcell-Komponenten und des Aufbaus für die berufliche und technische Ausbildung mit Hervorhebung der wichtigsten Ressourcen und der Geräteanordnung.

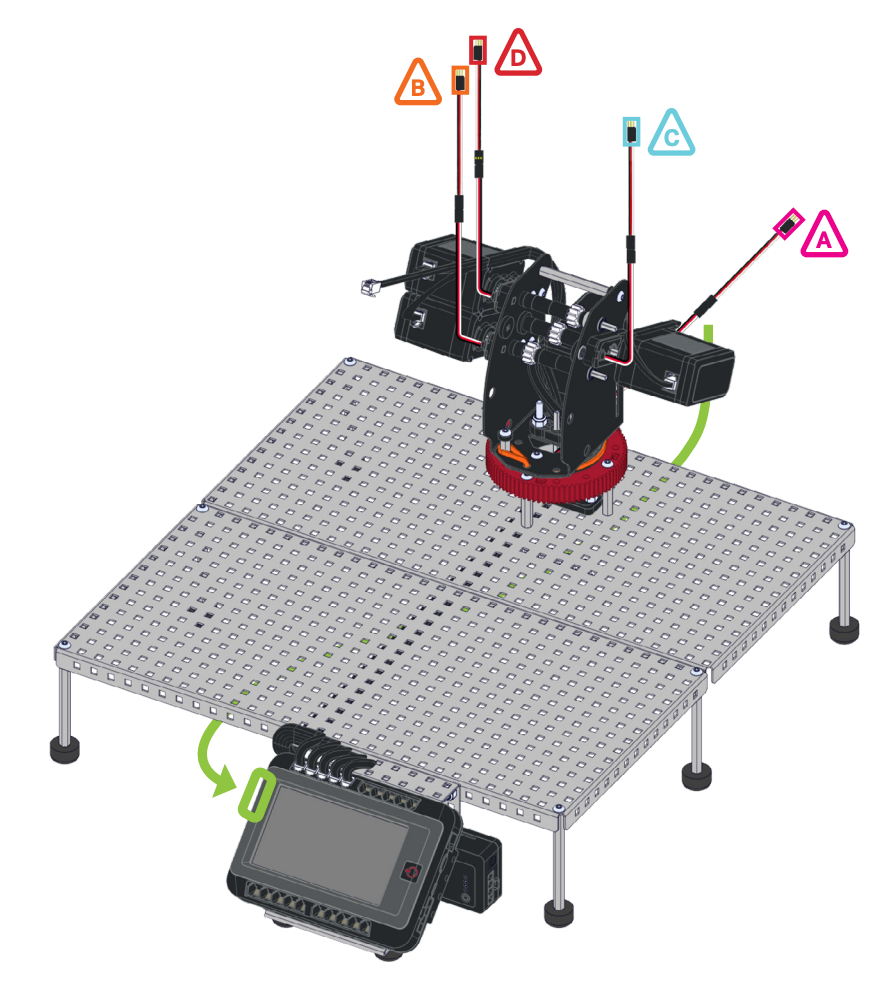

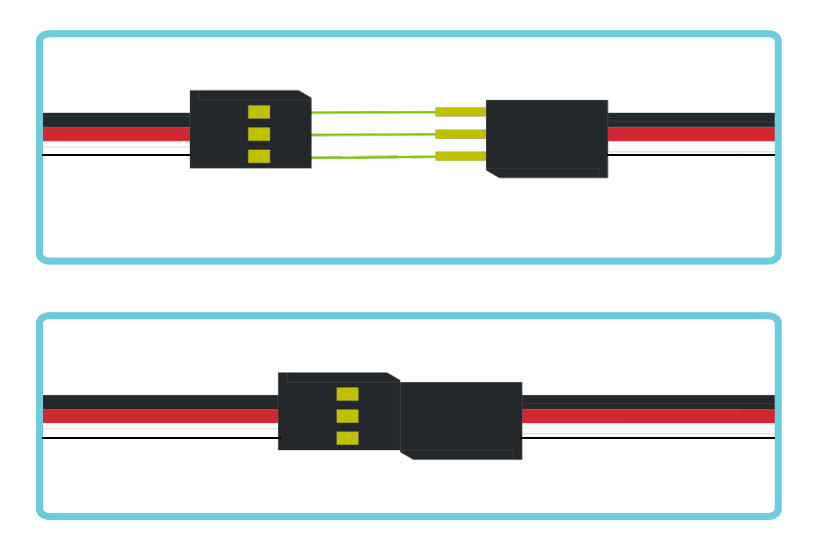

Alle 3-Draht-Kabel müssen ebenfalls überprüft werden. Überprüfen Sie zunächst, ob die von den Potentiometern kommenden Kabel fest an den 3-Draht-Extendern befestigt sind.

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und des Layouts für die berufliche und technische Ausbildung sowie zur Präsentation zusätzlicher Ressourcen für eine effektive Implementierung in Bildungseinrichtungen.

Überprüfen Sie dann, ob die 3-Draht-Extender an den richtigen Port am Brain angeschlossen sind und mit den Ports in diesem Diagramm übereinstimmen.

Verfolgen Sie jedes 3-Draht-Kabel vom Potentiometer direkt zum Anschluss am Brain, um sicherzustellen, dass Potentiometer und Anschlüsse übereinstimmen.

Potentiometer

Die V5 Workcell verwendet Potentiometer , um die Position der Gelenke jederzeit zu kennen.
Der Ausfall eines Potentiometers würde dazu führen, dass der Arm seine aktuelle physische Position nicht erkennt und die Workcell oder der Arm selbst beschädigt werden könnten.

Wenn Ihr Arm es nicht beherrscht und Ihre Motoren und Kabel in Ordnung sind, liegt das Problem wahrscheinlich an Ihren Potentiometern.

Diagramm zur Illustration der VEX V5 Workcell-Ressourcen für die berufliche und technische Ausbildung, das verschiedene Komponenten und ihre Funktionen innerhalb des Workcell-Setups zeigt.

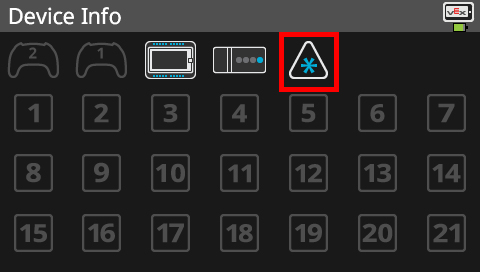

Verwenden Sie den Geräte-Bildschirm um Ihre Potentiometer zu überprüfen.

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und -Ressourcen für die berufliche und technische Ausbildung, das verschiedene Elemente und ihre Funktionen innerhalb des Workcell-Setups zeigt.

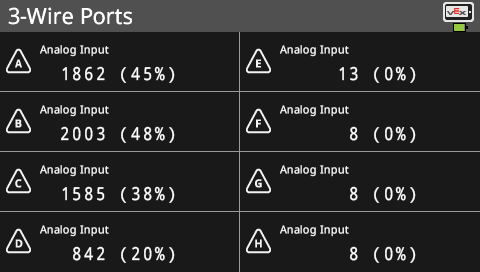

Öffnen Sie zunächst den Gerätebildschirm und überprüfen Sie, ob an den Ports A–D Werte angezeigt werden.

Wenn einer dieser Ports keine Werte über 0 % anzeigt, überprüfen Sie die 3-Draht-Extender. Sie müssen fest in den Anschlüssen sitzen und mit den von den Potentiometern kommenden 3-Draht-Kabeln verbunden sein.

Wenn die Ports AD Werte anzeigen, sehen Sie sich die gemeldeten Werte an.

Bewegen Sie den Arm manuell langsam innerhalb seines Bewegungsbereichs. Beobachten Sie, wie sich die Werte jedes Potentiometers in Echtzeit auf dem Brain-Bildschirm ändern, während sich der Arm bewegt. Die Werte sollten sich in einem vorhersehbaren und kontinuierlichen Muster ändern.

Wenn sich die Welle weiter dreht, während Sie den Arm beherrschen, oder die Werte beim Bewegen des Arms stark springen, muss möglicherweise das Potentiometer ausgetauscht werden. Kontaktieren Sie den VEX-Support: support.vex.com.

Schrauben

Diagramm zur Illustration der V5 Workcell-Ressourcen für die berufliche und technische Ausbildung (CTE). Es zeigt verschiedene Komponenten und ihre Funktionen innerhalb des Systems.

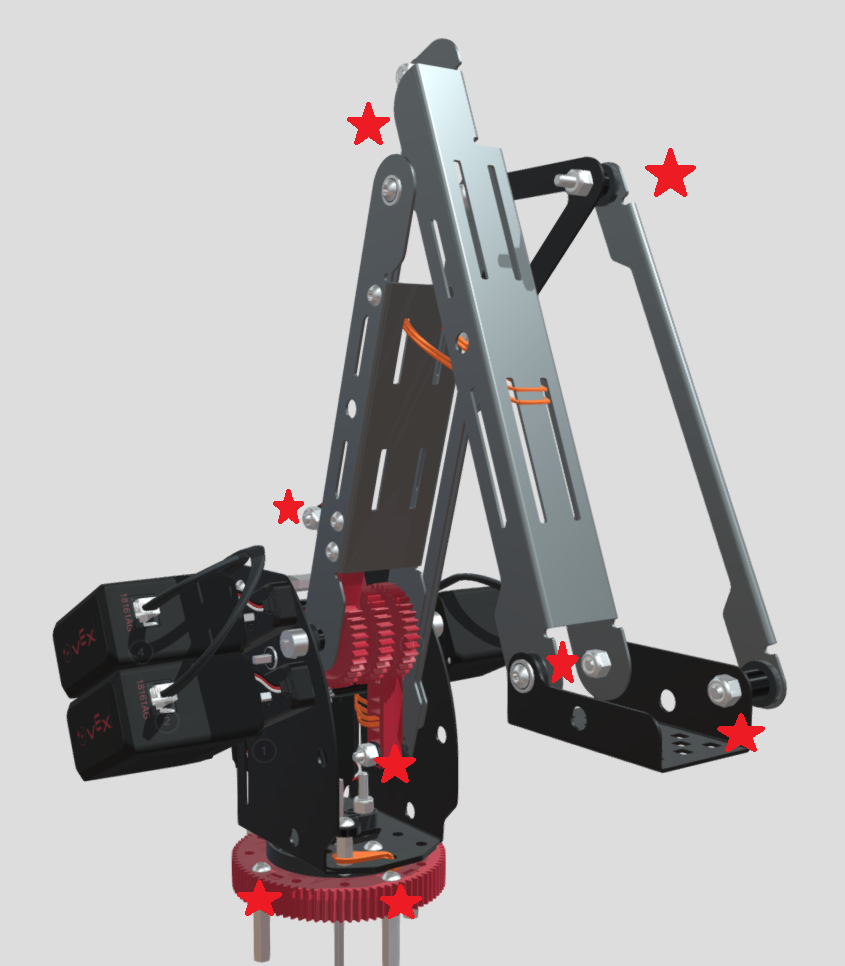

Stellen Sie sicher, dass die Schrauben an Ihrer Arbeitszelle nicht zu fest angezogen sind.

Zu fest angezogene Schrauben an allen Komponenten, die für die Bewegung des Arms erforderlich sind, sorgen für zusätzlichen Widerstand.

Verwenden Sie das Video in diesem Artikel als Referenz zum Sichern von Muttern und Schrauben beim Arbeiten mit V5-Teilen.

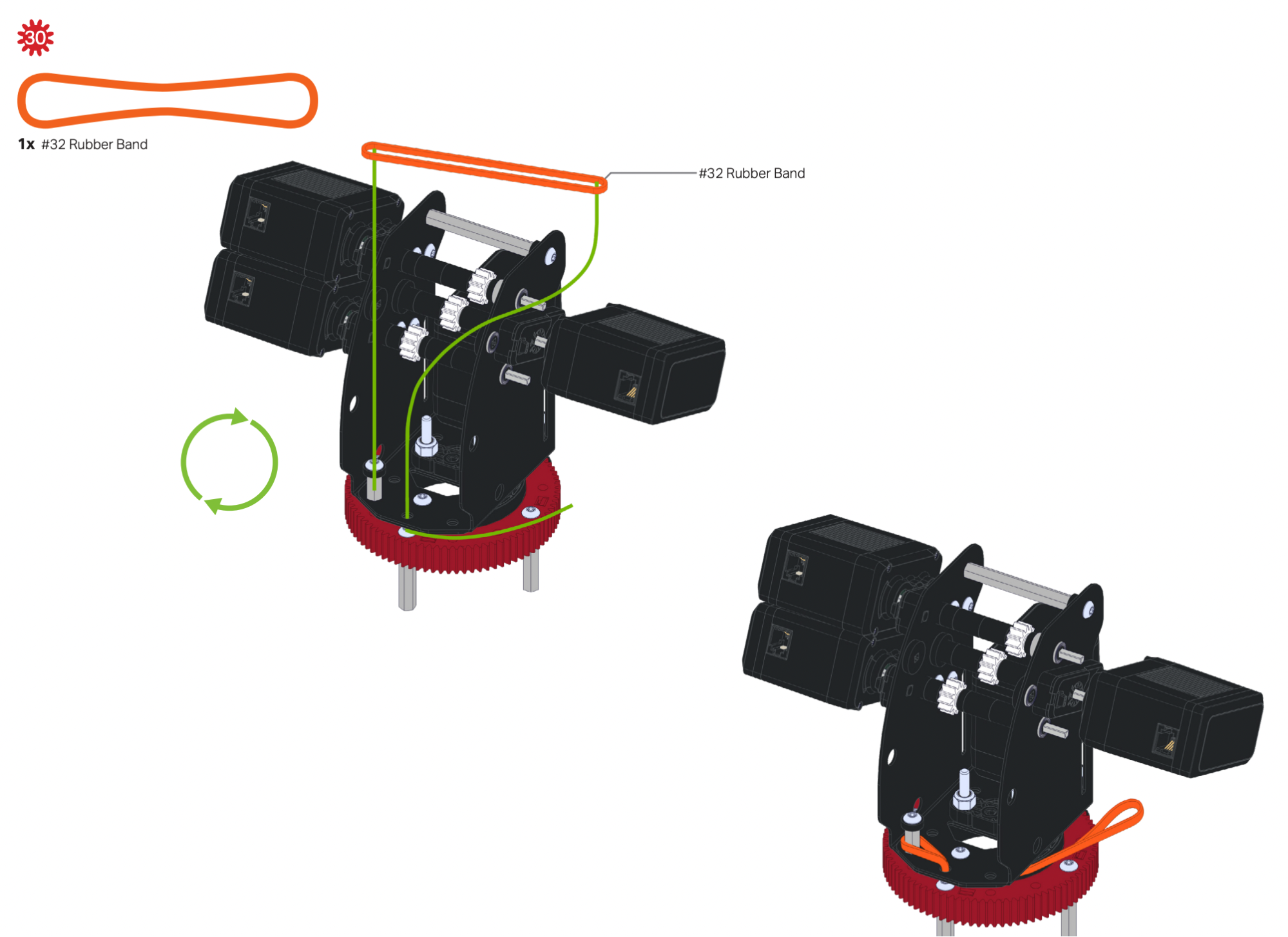

Gummibänder

Diagramm zur Illustration der V5-Arbeitszellenressourcen für die berufliche und technische Ausbildung (CTE). Es zeigt verschiedene Komponenten und ihre Funktionen innerhalb der Arbeitszelleneinrichtung.

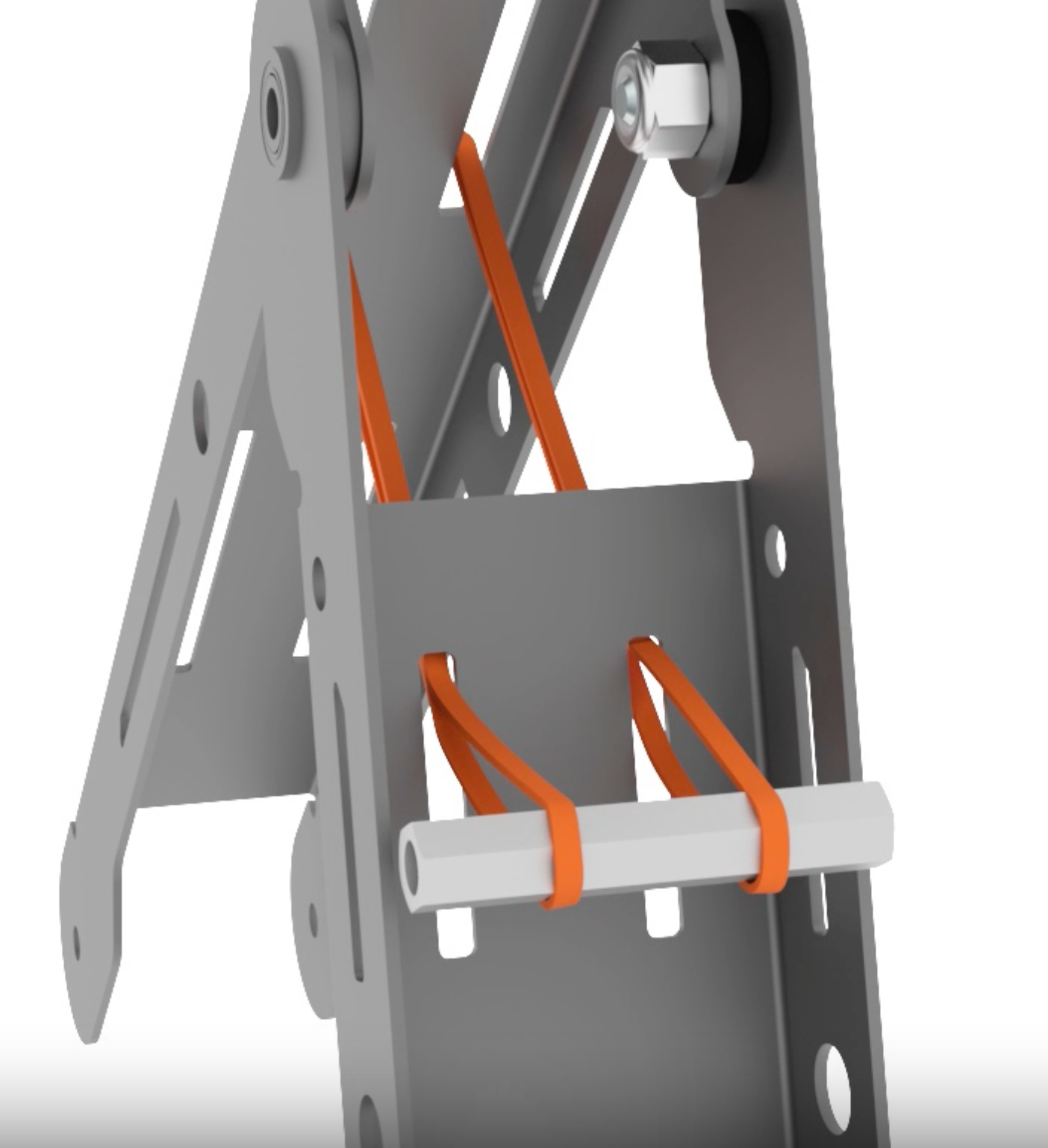

Wenn Sie feststellen, dass sich der Arm Ihrer V5 Workcell nicht genau bewegt, zittert oder sich generell nicht gleichmäßig bewegt, sind die Gummibänder möglicherweise nicht richtig installiert oder fehlen.

Befolgen Sie die Schritte in diesem Artikel, um Hilfe bei der Installation der V5 Workcell-Gummibänder zu erhalten.

VEXcode V5

Wenn die Mastering-Werte, Hardware und Kabel alle korrekt zu sein scheinen, überprüfen Sie Ihr VEXcode V5-Projekt.

Diagramm zur Veranschaulichung der V5 Workcell-Ressourcen für die berufliche und technische Ausbildung mit beschrifteten Komponenten und Layout für effektives Lernen und Anwendung in Robotik und Automatisierung.

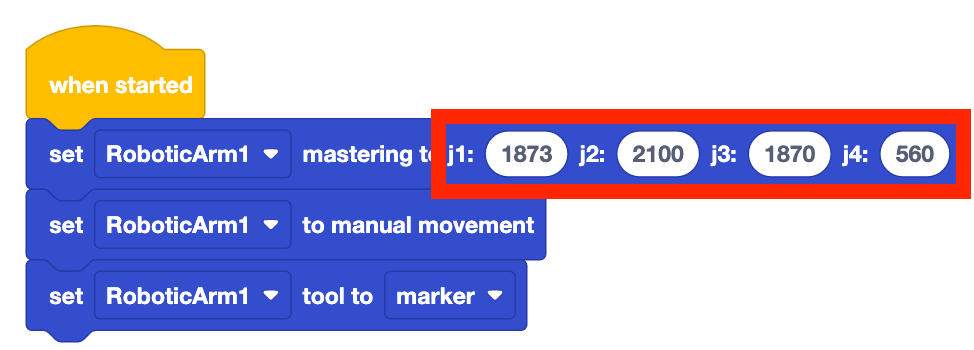

Stellen Sie sicher, dass sich Ihre neuesten Mastering-Werte in Ihrem VEXcode V5-Projekt befinden.

Diagramm, das die Komponenten und die Einrichtung von VEX V5 Workcell für die berufliche und technische Bildung veranschaulicht und zusätzliche Ressourcen für Pädagogen und Schüler hervorhebt.

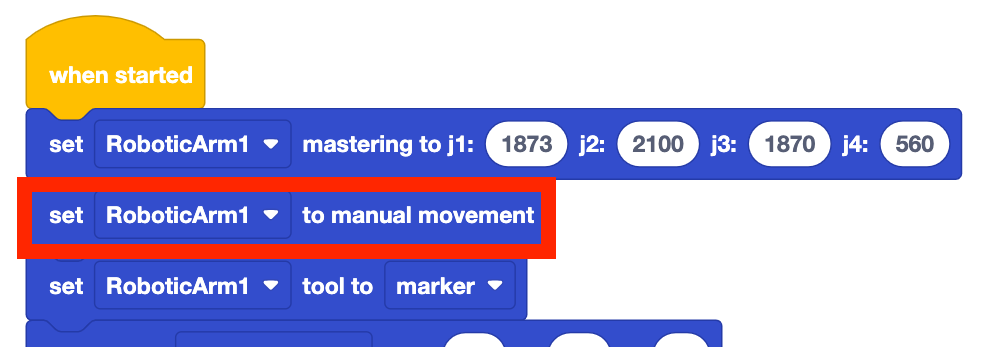

Wenn Sie in Ihrem Projekt einen Block Manuelle Bewegung aktivieren haben, überschreibt dieser alle anderen Bewegungsblöcke. Entfernen Sie diesen Block aus Ihrem Projekt und versuchen Sie es erneut.

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und -Ressourcen für die berufliche und technische Ausbildung. Präsentiert verschiedene Teile und ihre Funktionen in einem übersichtlichen Layout.

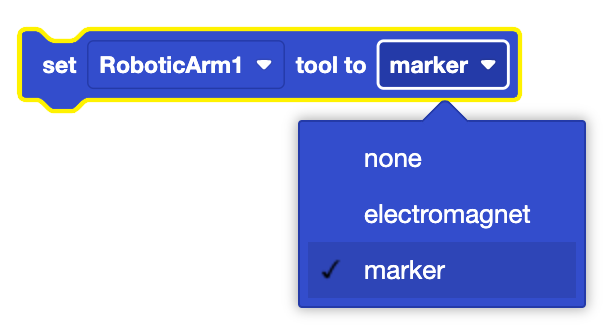

Der Block Endeffektor einstellen sollte auf den Endeffektor eingestellt sein, den Sie mit der Arbeitszelle verwenden. Dadurch wird die Position des Werkzeugmittelpunkts (TCP) für den Arm geändert und die gemeldeten Z-Koordinaten werden beeinflusst.


V5-Arbeitszellenarm zittert?

Motoren

Wenn Ihr Roboter zu zittern scheint, sind möglicherweise die falschen Motoren am Arm installiert.

Diagramm zur Veranschaulichung der Komponenten und Einrichtung von VEX V5 Workcell mit Hervorhebung der wichtigsten Elemente für Ressourcen zur beruflichen und technischen Ausbildung.

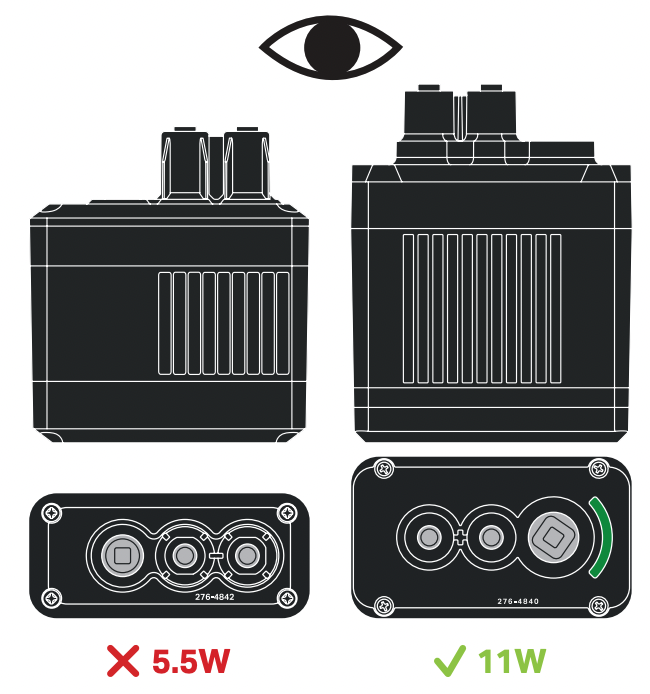

Stellen Sie sicher, dass Sie den 11-W-Smart-Motor verwenden, NICHT den kleineren 5,5-W-Motor. Dieser Fehler führt dazu, dass der Arm wackelt.

Diagramm zur Illustration der V5-Workcell-Ressourcen für die berufliche und technische Ausbildung, das verschiedene Komponenten und ihre Funktionen innerhalb des Systems zeigt.

Nachdem Sie überprüft haben, dass Sie über die richtigen Motoren am Arm verfügen, stellen Sie sicher, dass Sie Ihren Arm neu erstellen und die neuen Werte in Ihrem VEXcode V5-Projekt verwenden.

Schrauben

Diagramm zur Illustration der V5 Workcell-Ressourcen für die berufliche und technische Ausbildung (CTE). Es zeigt verschiedene Komponenten und ihre Funktionen innerhalb des Systems.

Stellen Sie sicher, dass die Schrauben an Ihrer Arbeitszelle nicht zu fest angezogen sind.

Zu fest angezogene Schrauben an allen Komponenten, die für die Bewegung des Arms erforderlich sind, sorgen für zusätzlichen Widerstand.

Verwenden Sie das Video in diesem Artikel als Referenz zum Sichern von Muttern und Schrauben beim Arbeiten mit V5-Teilen.

Gummibänder

Diagramm zur Illustration der V5-Arbeitszellenressourcen für die berufliche und technische Ausbildung (CTE). Es zeigt verschiedene Komponenten und ihre Funktionen innerhalb der Arbeitszelleneinrichtung.

Wenn Sie feststellen, dass sich der Arm Ihrer V5 Workcell nicht genau bewegt, zittert oder sich generell nicht gleichmäßig bewegt, sind die Gummibänder möglicherweise nicht richtig installiert oder fehlen.

Befolgen Sie die Schritte in diesem Artikel, um Hilfe bei der Installation der V5 Workcell-Gummibänder zu erhalten.


Hat der V5-Arbeitszellenarm Probleme, sich von einer Seite zur anderen zu bewegen?

Wenn Sie nach bestimmten Bewegungen des Arms suchen, können Sie damit beginnen, herauszufinden, welches Gelenk das Problem sein könnte. Eine Bewegung von einer Seite zur anderen weist darauf hin, dass das Problem möglicherweise an Gelenk 1 liegt, das mit der Bewegung des Drehtellers zusammenhängt.

Werte beherrschen

Das erste, was mit der Workcell immer überprüft werden muss, sind die Mastering-Werte.

Wenn Sie die Workcell verwenden, müssen jeden Tag Werte erfasst werden. Die Werte können sich auch ändern, wenn Sie eine Arbeitszelle anheben und von einem Ort zum anderen im Klassenzimmer bewegen und dabei die Maschine anstoßen.

Stellen Sie bei jeder Änderung, die Sie in VEXcode V5 vornehmen, sicher, dass Sie das Projekt herunterladen und ausführen. Auf diese Weise können Sie feststellen, welche Änderung das Problem gelöst hat, und können Sie bei Ihren nächsten Schritten unterstützen.

Diagramm zur Veranschaulichung der Komponenten und Verbindungen von VEX V5 Workcell, verwendet für Ressourcen zur beruflichen und technischen Bildung.

Sammeln Sie zunächst Ihre Mastering-Werte. Führen Sie das Projekt „Arm Mastering“ in VEXcode V5 aus. Schritte zum Öffnen, Herunterladen und Ausführen dieses Projekts auf Ihrer Workcell finden im hier verlinkten Abschnitt „Wiedergeben“.

Diagramm zur Darstellung der V5-Workcell-Ressourcen für die berufliche und technische Ausbildung. Es zeigt verschiedene Komponenten und ihre Konfigurationen zur Verbesserung der Lern- und Betriebseffizienz.

Wenn eines Ihrer Gelenke nicht mehr im Master-Zustand ist und als „Fehlgeschlagen“ aufgeführt wird, befolgen Sie die Schritte in diesem Artikel, um diese Gelenke neu zu mastern.

Wenn sich eines Ihrer Gelenke nicht bewegen lässt, liegt möglicherweise ein Problem mit Ihrem Körperbau vor. Sehen Sie sich den Abschnitt „Elektronik“ unten an.

Diagramm zur Illustration der V5-Workcell-Ressourcen für die berufliche und technische Ausbildung, das verschiedene Komponenten und ihre Funktionen innerhalb des Systems zeigt.

Sobald alle Ihre Verbindungen verlaufen, notieren Sie diese Werte und stellen Sie sicher, dass diese Werte in Ihrem VEXcode V5-Projekt enthalten sind.

Kabel

Kabel sind eine häufige Fehlerursache. Organisierte Kabel können dazu beitragen, die Fehlerbehebung zu beschleunigen und zukünftige Fehler zu verhindern. Erwägen Sie die Verwendung von Kabelbindern, um organisierte Kabelabschnitte zu erstellen.

Diagramm zur Veranschaulichung der VEX V5-Arbeitszellenkomponenten und ihrer Funktionen, verwendet in Ressourcen zur beruflichen und technischen Ausbildung für Robotik und Automatisierung.

Diagramm zur Veranschaulichung zusätzlicher V5-Arbeitszellenressourcen für die berufliche und technische Ausbildung mit beschrifteten Komponenten und Verbindungen zum besseren Verständnis der Einrichtung und Funktionalität der Arbeitszelle.

Überprüfen Sie, ob alle Smart Cables an den richtigen Anschluss am Brain angeschlossen sind und mit dem Anschluss in dieser Tabelle übereinstimmen.

Ein 3D-Modell des Workcell-Arms ist ebenfalls auf dieser Seite verfügbar

Diagramm, das die Komponenten und die Einrichtung von VEX V5 Workcell für die berufliche und technische Ausbildung veranschaulicht und wichtige Ressourcen und Konfigurationen für effektives Lernen und Anwenden in der Robotik hervorhebt.

Sie können sicherstellen, dass ein Smart Cable angeschlossen ist und ordnungsgemäß funktioniert, indem Sie das Brain einschalten. Wenn das Brain eingeschaltet ist, leuchtet das Licht im Smart Port des Motors rot.

Diagramm zur Veranschaulichung der V5 Workcell-Komponenten und des Aufbaus für die berufliche und technische Ausbildung mit Hervorhebung der wichtigsten Ressourcen und der Geräteanordnung.

Alle 3-Draht-Kabel müssen ebenfalls überprüft werden. Überprüfen Sie zunächst, ob die von den Potentiometern kommenden Kabel fest an den 3-Draht-Extendern befestigt sind.

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und des Layouts für die berufliche und technische Ausbildung sowie zur Präsentation zusätzlicher Ressourcen für eine effektive Implementierung in Bildungseinrichtungen.

Überprüfen Sie dann, ob die 3-Draht-Extender an den richtigen Port am Brain angeschlossen sind und mit den Ports in diesem Diagramm übereinstimmen.

Verfolgen Sie jedes 3-Draht-Kabel vom Potentiometer direkt zum Anschluss am Brain, um sicherzustellen, dass Potentiometer und Anschlüsse übereinstimmen.

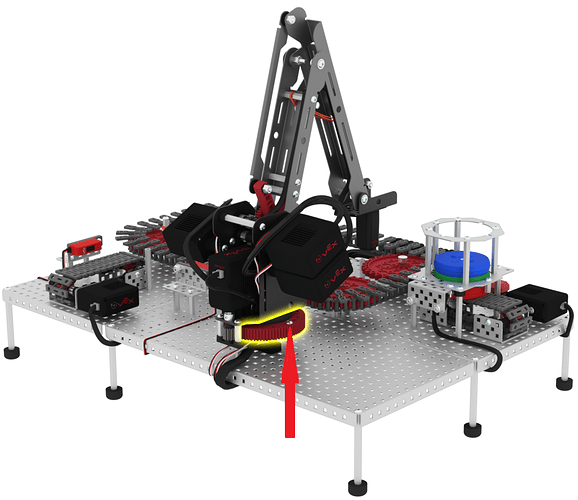

Drehscheibe

Wenn Ihr Roboter immer noch Probleme damit zu haben scheint, sich von einer Seite zur anderen zu drehen, besteht die Möglichkeit, dass etwas mit Ihrem Drehteller nicht stimmt.

Diagramm, das die Komponenten und die Einrichtung der VEX V5 Workcell veranschaulicht und Ressourcen für Programme zur beruflichen und technischen Bildung (CTE) bereitstellt.

Stellen Sie sicher, dass das Gummiband befestigt ist und sich in der richtigen Position befindet. Ist dies nicht der Fall, kann es zu zusätzlicher Reibung kommen, die die Bewegung des Drehtellers erschwert.

Befolgen Sie die Schritte in diesem Artikel, um Hilfe bei der Installation der V5 Workcell-Gummibänder zu erhalten.

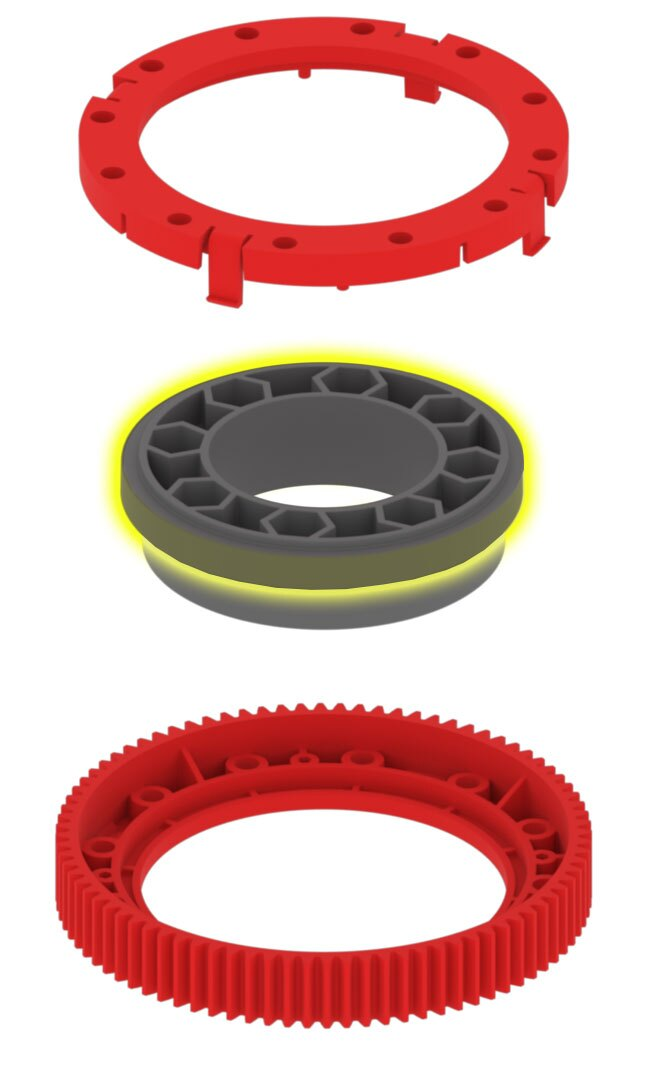

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und des Setups für Ressourcen zur beruflichen und technischen Bildung, wobei wichtige Elemente und Zusammenhänge für effektives Lernen und Anwenden hervorgehoben werden.

Wenn Ihre Masteringwerte im Rahmen liegen, ist Ihre Workcell möglicherweise nicht genau und kann wackeln, weil Sie Ihren Plattenspieler schmieren müssen.

Ein ungeschmierter Drehteller führt dazu, dass Gelenk 1 zusätzlichen Widerstand verursacht.

Diagramm zur Veranschaulichung der V5 Workcell-Ressourcen für die berufliche und technische Bildung mit beschrifteten Komponenten und Verbindungen zur Verbesserung des Verständnisses von Automatisierung und Robotik in einem Bildungsumfeld.

Wenn die vier Schrauben, mit denen der Plattenspieler an den Abstandsbolzen befestigt ist, zu fest angezogen sind, kann es auch zu einem höheren Widerstand kommen.

Verwenden Sie das Video in diesem Artikel als Referenz zum Sichern von Muttern und Schrauben beim Arbeiten mit V5-Teilen.

Potentiometer

Die V5 Workcell verwendet Potentiometer , um die Gelenkpositionen jederzeit zu erkennen.
Der Ausfall eines Potentiometers würde dazu führen, dass der Arm seine aktuelle physische Position nicht erkennt und die Workcell oder der Arm selbst beschädigt werden könnten.

Wenn Ihr Arm es nicht beherrscht und Ihre Motoren und Kabel in Ordnung sind, liegt das Problem wahrscheinlich an Ihren Potentiometern.

Diagramm zur Illustration der VEX V5 Workcell-Ressourcen für die berufliche und technische Ausbildung, das verschiedene Komponenten und ihre Funktionen innerhalb des Workcell-Setups zeigt.

Verwenden Sie den Geräte-Bildschirm um Ihre Potentiometer zu überprüfen.

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und -Ressourcen für die berufliche und technische Ausbildung, das verschiedene Elemente und ihre Funktionen innerhalb des Workcell-Setups zeigt.

Öffnen Sie zunächst den Gerätebildschirm und überprüfen Sie, ob an den Ports A–D Werte angezeigt werden.

Wenn einer dieser Ports keine Werte über 0 % anzeigt, überprüfen Sie die 3-Draht-Extender. Sie müssen fest in den Anschlüssen sitzen und mit den von den Potentiometern kommenden 3-Draht-Kabeln verbunden sein.

Wenn die Ports AD Werte anzeigen, sehen Sie sich die gemeldeten Werte an.

Bewegen Sie den Arm manuell langsam innerhalb seines Bewegungsbereichs. Beobachten Sie, wie sich die Werte jedes Potentiometers in Echtzeit auf dem Brain-Bildschirm ändern, während sich der Arm bewegt. Die Werte sollten sich in einem vorhersehbaren und kontinuierlichen Muster ändern.

Wenn sich die Welle weiter dreht, während Sie den Arm beherrschen, oder die Werte beim Bewegen des Arms stark springen, muss möglicherweise das Potentiometer ausgetauscht werden. Kontaktieren Sie den VEX-Support: support.vex.com.


V5-Arbeitszellenarm bleibt nicht im Master?

Die V5 Workcell verwendet Potentiometer , um die Gelenkpositionen jederzeit zu erkennen.
Der Ausfall eines Potentiometers würde dazu führen, dass der Arm seine aktuelle physische Position nicht erkennt und die Workcell oder der Arm selbst beschädigt werden könnten.

Wenn Sie die Workcell verwenden, müssen jeden Tag Werte erfasst werden. Die Werte können sich auch ändern, wenn Sie eine Arbeitszelle anheben und von einem Ort zum anderen im Klassenzimmer bewegen und dabei die Maschine anstoßen.

Werte beherrschen

Beginnen Sie mit der Beherrschung des Arms und dem Sammeln der Beherrschungswerte.

Stellen Sie bei jeder Änderung, die Sie in VEXcode V5 vornehmen, sicher, dass Sie das Projekt herunterladen und ausführen. Auf diese Weise können Sie feststellen, welche Änderung das Problem gelöst hat, und können Sie bei Ihren nächsten Schritten unterstützen.

Diagramm zur Veranschaulichung der Komponenten und Verbindungen von VEX V5 Workcell, verwendet für Ressourcen zur beruflichen und technischen Bildung.

Führen Sie das Projekt „Arm Mastering“ in VEXcode V5 aus. Schritte zum Öffnen, Herunterladen und Ausführen dieses Projekts auf Ihrer Workcell finden im hier verlinkten Abschnitt „Wiedergeben“.

Diagramm zur Darstellung der V5-Workcell-Ressourcen für die berufliche und technische Ausbildung. Es zeigt verschiedene Komponenten und ihre Konfigurationen zur Verbesserung der Lern- und Betriebseffizienz.

Wenn eines Ihrer Gelenke nicht mehr im Master-Zustand ist und als „Fehlgeschlagen“ aufgeführt wird, befolgen Sie die Schritte in diesem Artikel, um diese Gelenke neu zu mastern.

Wenn sich eines Ihrer Gelenke nicht bewegen lässt, liegt möglicherweise ein Problem mit Ihrem Körperbau vor. Gehen Sie weiter unten zum Abschnitt „Elektronik“.

Diagramm zur Illustration der V5-Workcell-Ressourcen für die berufliche und technische Ausbildung, das verschiedene Komponenten und ihre Funktionen innerhalb des Systems zeigt.

Sobald alle Ihre Verbindungen verlaufen, notieren Sie diese Werte und stellen Sie sicher, dass diese Werte in Ihrem VEXcode V5-Projekt enthalten sind.

Kabel

Kabel sind eine häufige Fehlerursache. Organisierte Kabel können dazu beitragen, die Fehlerbehebung zu beschleunigen und zukünftige Fehler zu verhindern. Erwägen Sie die Verwendung von Kabelbindern, um organisierte Kabelabschnitte zu erstellen.

Diagramm zur Veranschaulichung der VEX V5-Arbeitszellenkomponenten und ihrer Funktionen, verwendet in Ressourcen zur beruflichen und technischen Ausbildung für Robotik und Automatisierung.

Diagramm zur Veranschaulichung zusätzlicher V5-Arbeitszellenressourcen für die berufliche und technische Ausbildung mit beschrifteten Komponenten und Verbindungen zum besseren Verständnis der Einrichtung und Funktionalität der Arbeitszelle.

Überprüfen Sie, ob alle Smart Cables an den richtigen Anschluss am Brain angeschlossen sind und mit dem Anschluss in dieser Tabelle übereinstimmen.

Ein 3D-Modell des Workcell-Arms ist ebenfalls auf dieser Seite verfügbar

Diagramm, das die Komponenten und die Einrichtung von VEX V5 Workcell für die berufliche und technische Ausbildung veranschaulicht und wichtige Ressourcen und Konfigurationen für effektives Lernen und Anwenden in der Robotik hervorhebt.

Sie können sicherstellen, dass ein Smart Cable angeschlossen ist und ordnungsgemäß funktioniert, indem Sie das Brain einschalten. Wenn das Brain eingeschaltet ist, leuchtet das Licht im Smart Port des Motors rot.

Diagramm zur Veranschaulichung der V5 Workcell-Komponenten und des Aufbaus für die berufliche und technische Ausbildung mit Hervorhebung der wichtigsten Ressourcen und der Geräteanordnung.

Alle 3-Draht-Kabel müssen ebenfalls überprüft werden. Überprüfen Sie zunächst, ob die von den Potentiometern kommenden Kabel fest an den 3-Draht-Extendern befestigt sind.

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und des Layouts für die berufliche und technische Ausbildung sowie zur Präsentation zusätzlicher Ressourcen für eine effektive Implementierung in Bildungseinrichtungen.

Überprüfen Sie dann, ob die 3-Draht-Extender an den richtigen Port am Brain angeschlossen sind und mit den Ports in diesem Diagramm übereinstimmen.

Verfolgen Sie jedes 3-Draht-Kabel vom Potentiometer direkt zum Anschluss am Brain, um sicherzustellen, dass Potentiometer und Anschlüsse übereinstimmen.

Potentiometer

Wenn Ihr Arm es nicht beherrscht und Ihre Motoren und Kabel in Ordnung sind, liegt das Problem wahrscheinlich an Ihren Potentiometern.

Diagramm zur Illustration der VEX V5 Workcell-Ressourcen für die berufliche und technische Ausbildung, das verschiedene Komponenten und ihre Funktionen innerhalb des Workcell-Setups zeigt.

Verwenden Sie den Geräte-Bildschirm um Ihre Potentiometer zu überprüfen.

Diagramm zur Veranschaulichung der VEX V5 Workcell-Komponenten und -Ressourcen für die berufliche und technische Ausbildung, das verschiedene Elemente und ihre Funktionen innerhalb des Workcell-Setups zeigt.

Öffnen Sie zunächst den Gerätebildschirm und überprüfen Sie, ob an den Ports A–D Werte angezeigt werden.

Wenn einer dieser Ports keine Werte über 0 % anzeigt, überprüfen Sie die 3-Draht-Extender. Sie müssen fest in den Anschlüssen sitzen und mit den von den Potentiometern kommenden 3-Draht-Kabeln verbunden sein.

Wenn die Ports AD Werte anzeigen, sehen Sie sich die gemeldeten Werte an.

Bewegen Sie den Arm manuell langsam innerhalb seines Bewegungsbereichs. Beobachten Sie, wie sich die Werte jedes Potentiometers in Echtzeit auf dem Brain-Bildschirm ändern, während sich der Arm bewegt. Die Werte sollten sich in einem vorhersehbaren und kontinuierlichen Muster ändern.

Wenn sich die Welle weiter dreht, während Sie den Arm beherrschen, oder die Werte beim Bewegen des Arms stark springen, muss möglicherweise das Potentiometer ausgetauscht werden. Kontaktieren Sie den VEX-Support: support.vex.com.


Wenn Ihre VEX V5 Workcell nach Befolgen aller in diesem Artikel beschriebenen Schritte immer noch nicht wie vorgesehen funktioniert, wenden Sie sich an den VEX-Support:support.vex.com.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
