Když dostanete svou sadu VEX 123, existuje několik věcí, které můžete udělat, abyste vše nastavili. Tento článek se bude zabývat základy přípravy robota a kodéru 123 k použití.

Sada robota VEX 123 obsahující modrého robota 123, kodér VEX s vloženými plastovými kódovacími kartami, další sady kódovacích karet pro různé akce a podmínky a umělecký prsten.

123 Robot

Nabijte robota 123

Abyste mohli robota 123 začít používat, musíte jej nejprve nabít.

123 Robot se nabíjí kabelem USB C.

Připojte kabel USB-C do nabíjecího portu na robotu 123. Připojte druhý konec kabelu ke zdroji napájení.

Přejděte sem a podívejte se na další informace o nabíjení robota 123 a zjistěte, co znamenají různé kontrolky.

Zapněte robota 123

Zapněte robota 123 zatlačením na kolečka podél povrchu, abyste robota 123 „probudili“, jak ukazuje tato animace. Kontrolka začne pulzovat a uslyšíte spouštěcí zvuk, který indikuje, že robot 123 je zapnutý a připravený ke kódování.

Klepnutím zadejte kód

Robota 123 můžete začít kódovat stisknutím jednoho z pěti dotykových tlačítek na jeho obrazovce:

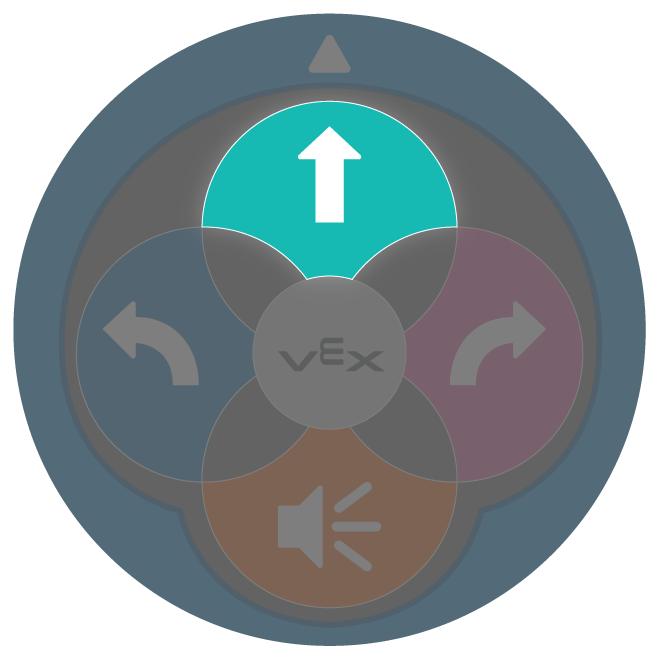

Tlačítko pohybu na přední straně robota 123 je zvýrazněno.

Tlačítko Přesunout přesune robota 123 dopředu o jeden „krok“.

Pravé tlačítko na pravé straně robota 123 je zvýrazněno.

Pravé tlačítko otočí robota 123 o 90 stupňů doprava.

Tlačítko zvuku na zadní straně robota 123 je zvýrazněno.

Tlačítko Zvuk způsobí, že robot 123 zatroubí.

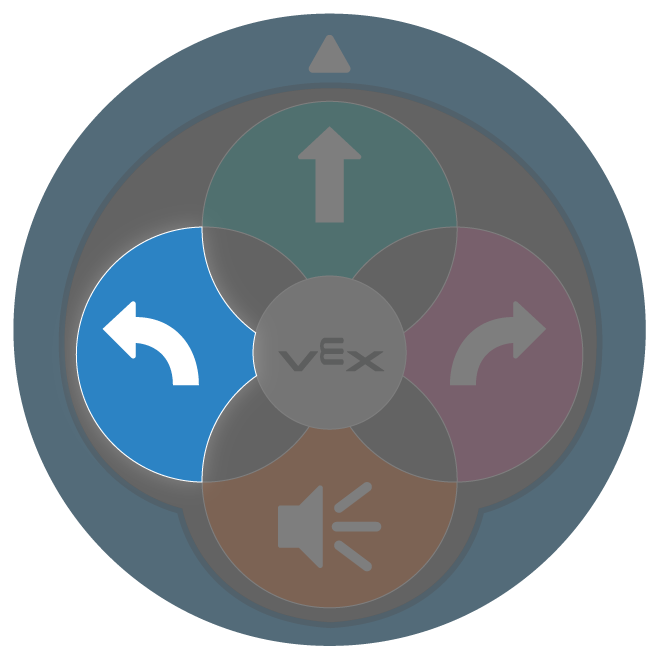

Levé tlačítko na levé straně robota 123 je zvýrazněno.

Tlačítko Vlevo otočí robota 123 o 90 stupňů doleva.

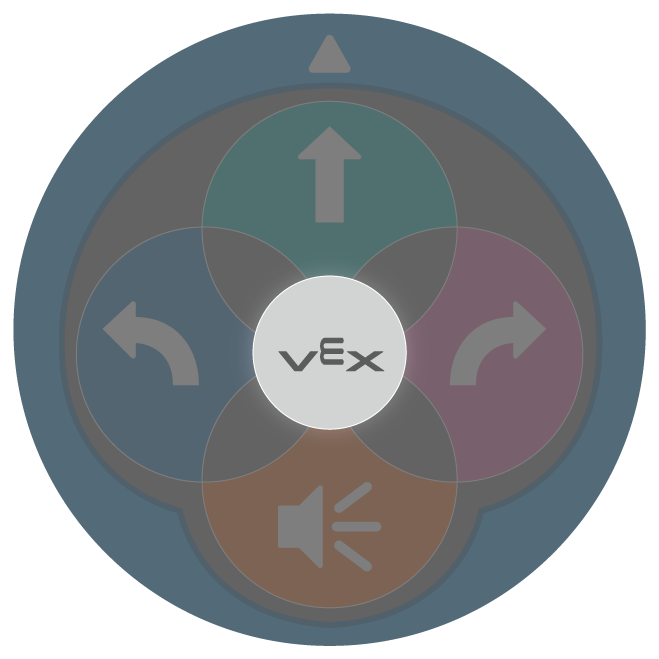

Tlačítko Start ve středu robota 123 je zvýrazněno.

Tlačítko Start spustí chování, které jste zakódovali, v pořadí, ve kterém jste stiskli dotyková tlačítka.

Vymazat projekt

Zatřeste robotem 123, dokud nevydá zvuk, aby se projekt vymazal, jak ukazuje tato animace.

Vypněte robota

Chcete-li robota 123 vypnout, stiskněte a podržte tlačítko Start po dobu 3 sekund, dokud se světlo nerozsvítí žlutě a nevydá zvuk, jak je znázorněno na této animaci.

123 Kodér

Karty Coder a Coder nabízejí metodu kódování robota 123 bez obrazovky.

Instalace baterií do kodéru

Zadní pohled na kodér VEX s odšroubovanými dvířky pro baterie a vloženými 2 bateriemi AAA.

Nejprve vložte baterie do kodéru. Pomocí malého šroubováku otevřete dvířka baterie na zadní straně kodéru a vložte 2 baterie AAA. Více informací o instalaci baterií a používání kodéru naleznete zde.

Zapnutí kodéru

Chcete-li kodér zapnout, stiskněte tlačítko Start, jak je znázorněno na animaci.

Spárování kodéru

Pro spárování robota 123 s kodérem stiskněte tlačítka Start a Stop na kodéru a levé a pravé dotykové tlačítko na robotu 123 po dobu pěti sekund, dokud robot 123 nepřehraje zvuk a jeho světlo nezačne bíle blikat v synchronizaci se zeleným světlem na kodéru, jak je znázorněno na této animaci.

Pomocí kodéru

Karty kodéru vložte z pravé strany zasunutím do slotu kodéru pod ochranným krytem, jak je znázorněno na této animaci.

Horní část kodéru se zvýrazněným tlačítkem Start.

Po vložení všech požadovaných kódovacích karet stiskněte tlačítko Start a spusťte projekt na robotu 123.

Pokud se některý slot pro kódovací kartu nezobrazuje zeleně, další informace naleznete v článku Odstraňování problémů s knihovnou Coder VEX.

Vypnutí kodéru

Chcete-li kodér vypnout, stiskněte a podržte tlačítko Stop, dokud nezhasne kontrolka v horní části kodéru, jak je znázorněno na této animaci.

VEXkód 123

VEXcode 123 je bloková kódovací platforma, kterou můžete vy a vaši studenti použít k programování robota 123. Použijte jej online na code123.vex.com nebo si jej stáhněte z code.vex.com.

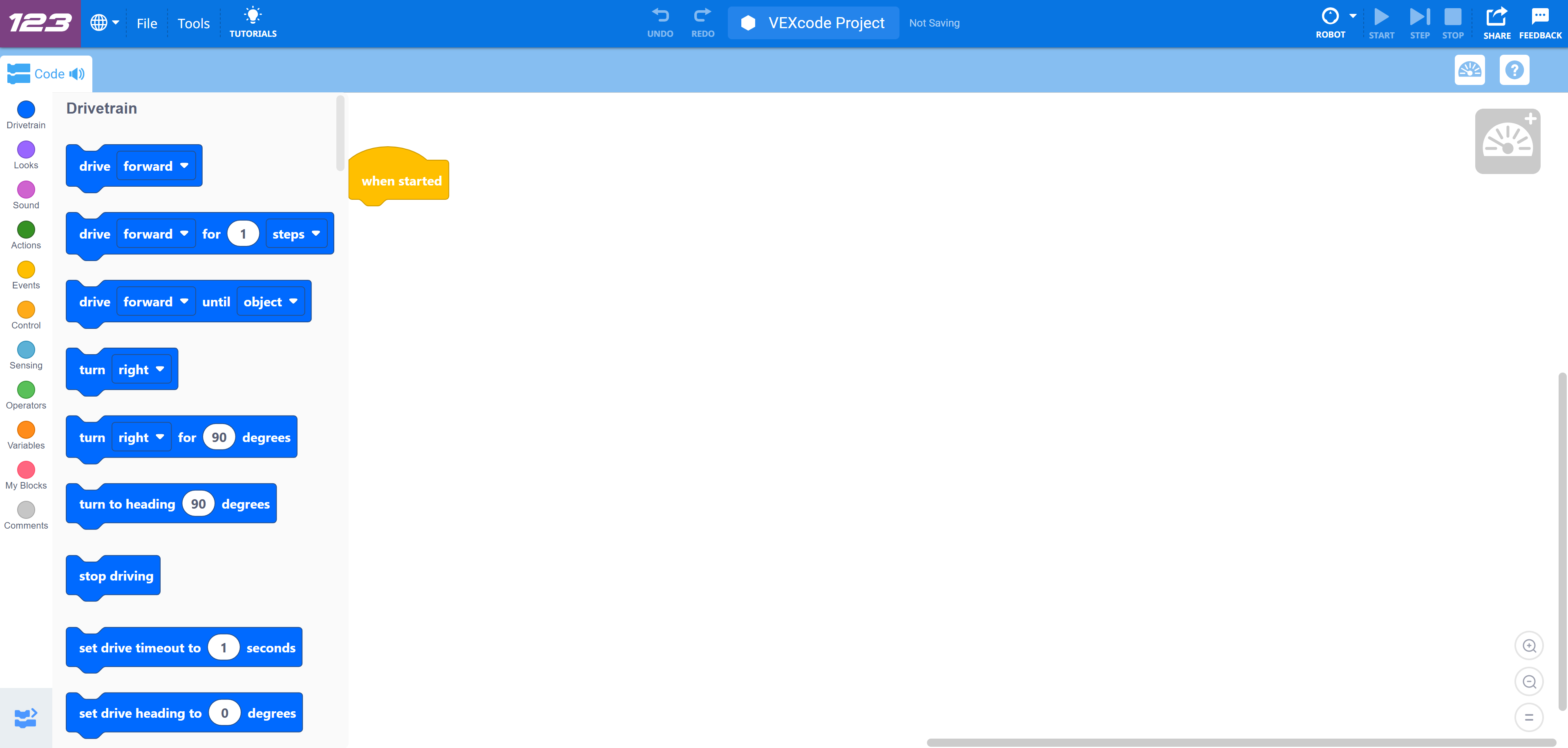

Pracovní plocha VEXcode 123 se žlutým blokem při spuštění v oblasti kódování a seznamem modrých bloků hnacího ústrojí na levé straně, včetně možností pro jízdu vpřed, odbočení vpravo a zastavení jízdy. V horní nabídce je zobrazen projekt VEXcode a ovládací prvky pro spouštění a ukládání kódu.

Informace o tom, jak nainstalovat VEXcode 123 na vaše zařízení, přejděte sem.

123 Robot Art Ring

Tři ukázkové návrhy Art Ring na 123 robotech, jeden z monstra, jeden z plameňáků a jeden z plachetnice.

Art Ring je nástavec navržený tak, aby vám a vašim studentům umožnil přidávat kreativní prvky do robota 123.

Pro více informací o tom, jak používat Art Ring, přejděte sem.

Další zdroje

Pro více informací o tom, jak používat VEX 123 ve vaší třídě, přejděte .

Chcete-li se dozvědět, jak používat aplikaci VEX Classroom App ke správě více 123 najednou, přejděte sem.
