Inteligentní zařízení VEX IQ, včetně Brain, Controller, Smart Motor a senzorů, obsahují své vlastní interní procesory a běží na nich speciální software zvaný firmware. Firmware VEX IQ se nazývá VEXos.

VEXos je robotický operační systém, který využívá flexibilitu a výkon hardwaru VEX pro náročné soutěže a různorodé potřeby vzdělávání v oblasti robotiky. Tento operační systém využívá zpracování v reálném čase pro opakovatelné operace při nejvyšší možné rychlosti.

VEX IQ Brain je kódován pomocí VEXcode IQ. VEXcode IQ vyžaduje nejaktuálnější VEX, protože:

Každá aktualizace VEXcode IQ bude vyžadovat instalaci nejnovější verze firmwaru VEXos do Brain, než bude možné stáhnout projekty.
Aktualizace VEXos zahrnují opravy známých chyb a softwarové doplňky potřebné pro provoz jakýchkoli nových zařízení začleněných do produktové řady VEX IQ.
Aktualizace umožňují použití pokročilých funkcí programování.

Pravidelná aktualizace firmwaru zajišťuje správnou funkci inteligentních zařízení VEX IQ. Pokud se váš Brain nepřipojuje k VEXcode IQ nebo je ikona Brain na panelu nástrojů VEXcode IQ oranžová, musíte aktualizovat firmware.

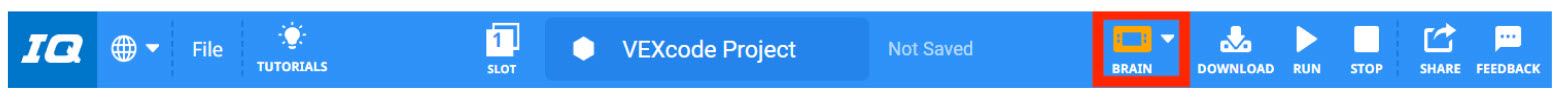

VEXcode IQ s oranžovou ikonou Brain na panelu nástrojů označující, že firmware Brain je zastaralý.

Poznámka: Ujistěte se, že VEXcode IQ nebo jakákoli jiná aplikace VEXcode je uzavřená před pokusem o otevření nástroje VEXos Utility. Obě aplikace nemohou být otevřeny a spuštěny současně.

Stahování VEXos

Ikona aplikace VEXos Utility.

Firmware VEXos je samostatná aplikace a je třeba ji do zařízení se systémem Windows nebo Mac.

Snímek obrazovky článku VEX Library s odkazy na stažení nástroje firmwaru VEXos.

Další informace o instalaci VEXos do vašeho zařízení naleznete v těchto článcích z knihovny VEX:

Použití VEXos k aktualizaci VEX IQ

Po stažení a instalaci aplikace VEXos lze firmware pro váš IQ Brain, související motory a senzory aktualizovat provedením následujících kroků:

Mozek připojený k přenosnému počítači pomocí kabelu USB.

Pomocí USB kabelu připojte své zařízení k IQ Brain.

Brain se zvýrazněným tlačítkem Check, což znamená, že je třeba jej stisknout pro zapnutí Brain.

Zapněte IQ Brain.

Ikona aplikace VEXos Utility.

Spusťte nástroj VEXos Utility.

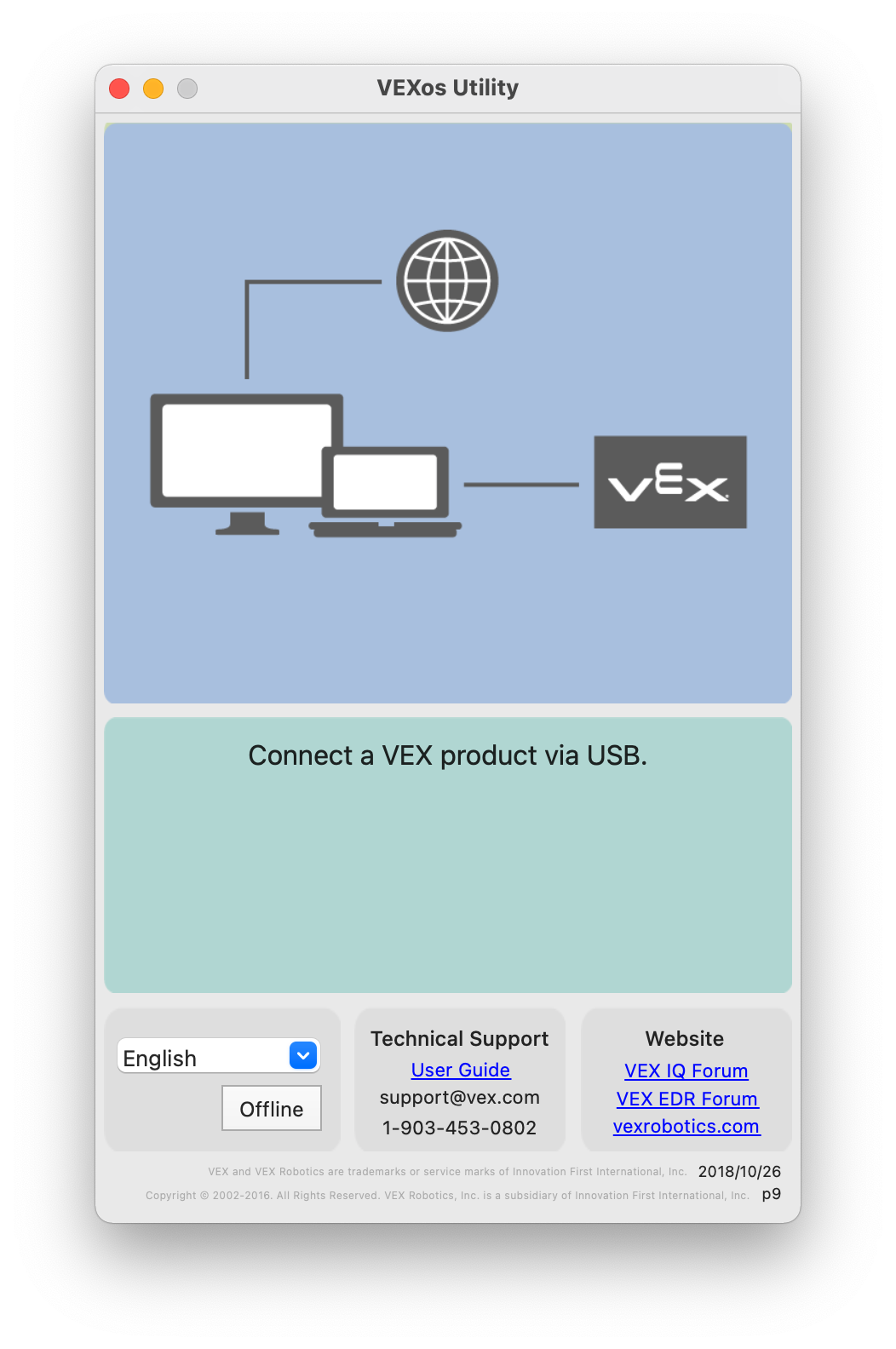

Snímek obrazovky okna VEXos Utility se zprávou, která zní Connect a VEX product via USB. Diagram ukazuje, že počítač musí být připojen k internetu a produkt VEX, aby bylo možné aktualizovat firmware tohoto produktu.

Ujistěte se, že všechna elektronická zařízení (Smart Motors, senzorya připoutané ovladače) jsou připojena k IQ Brain.

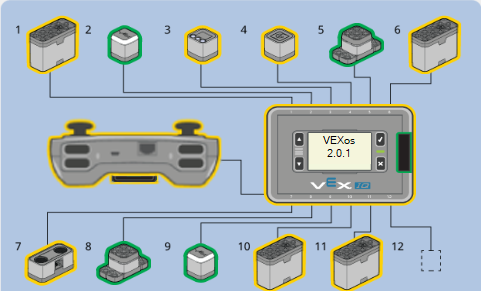

Snímek obrazovky okna VEXos Utility s mozkem připojeným přes USB. Mozek a všechna jeho připojení jsou znázorněna na schématu, včetně 11 zařízení Smart Port a ovladače. Některá zařízení, včetně Brain, jsou zvýrazněna žlutě, což znamená, že jejich firmware je zastaralý.

Části, které je třeba aktualizovat, jsou zvýrazněny žlutě.

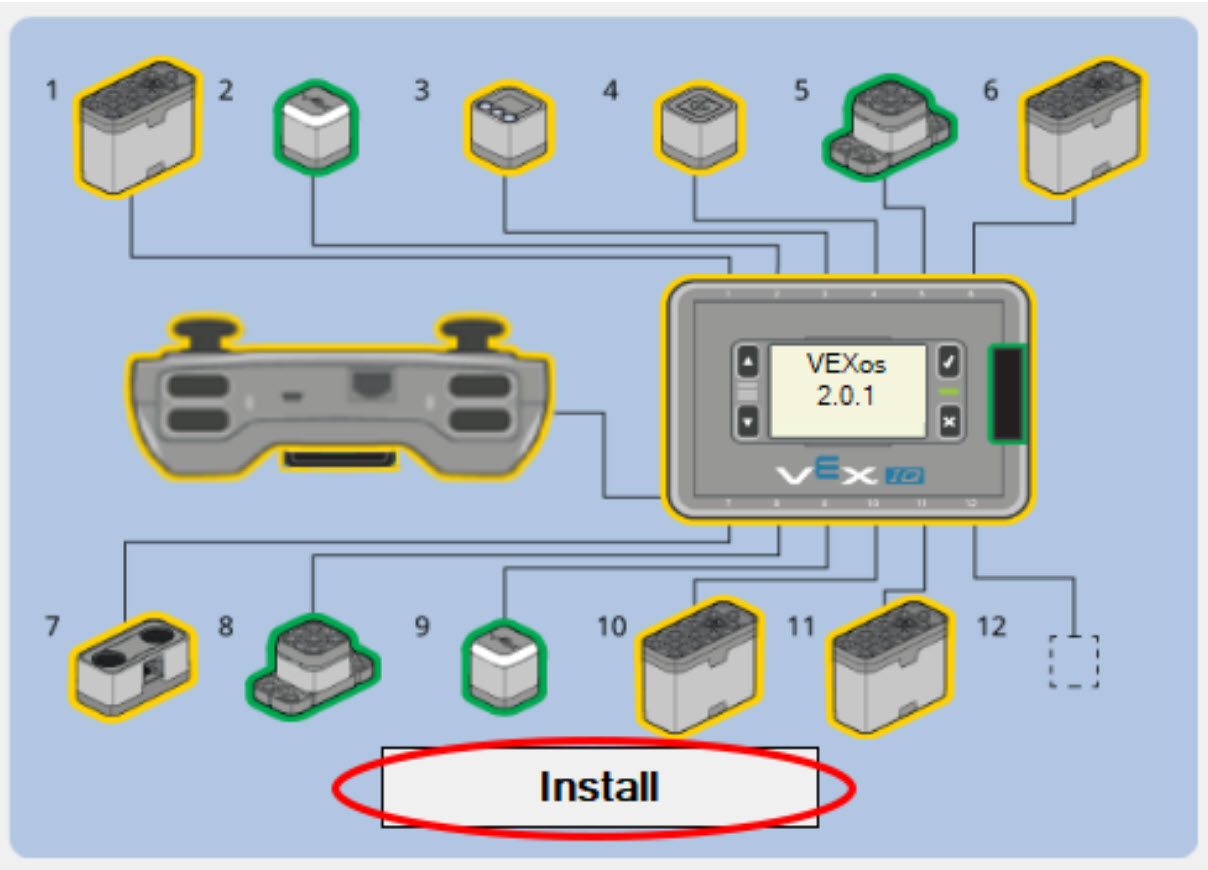

Snímek obrazovky okna VEXos Utility s mozkem připojeným přes USB. Některá zařízení v diagramu jsou zvýrazněna žlutě, což znamená, že jejich firmware je zastaralý. Níže je zvýrazněno tlačítko Instalovat.

Vyberte 'Install' v nástroji VEXos Utility a neodpojujte žádné kabely ani nezavírejte nástroj, dokud nebude aktualizace dokončena.

Poznámka: IQ Brain se může během procesu aktualizace restartovat. IQ Brain znovu zapněte, pouze pokud k tomu budete vyzváni.

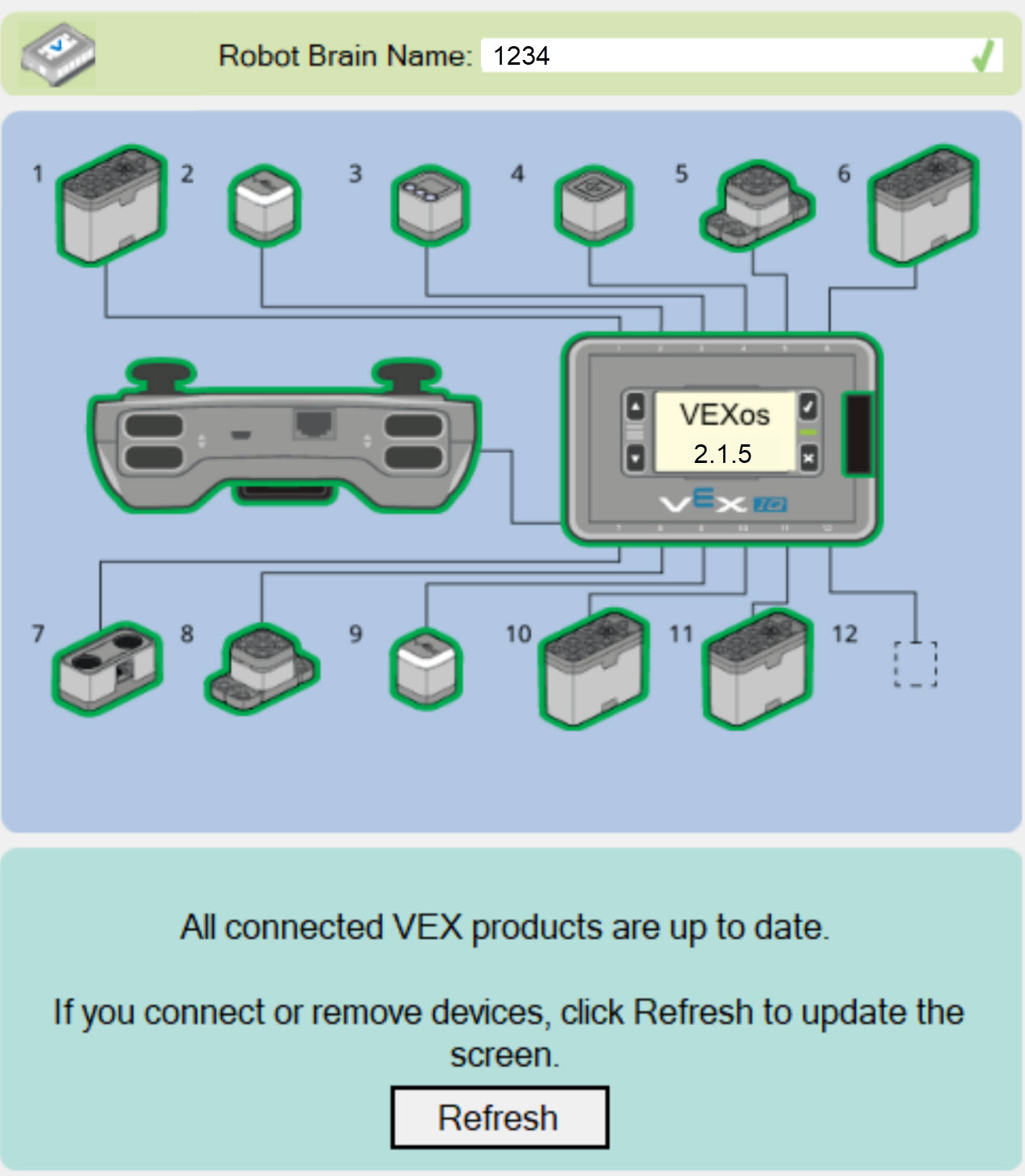

Snímek obrazovky okna VEXos Utility s Brainem připojeným přes USB po aktualizaci firmwaru. Každé připojené zařízení zobrazené na obrázku je zelené a nad možností se zobrazuje název mozku jako 1234. Níže je zpráva, která zní Všechny připojené produkty VEX jsou aktuální. Pokud připojujete nebo odebíráte zařízení, klikněte na Refresh pro aktualizaci obrazovky. Pod zprávou je tlačítko Refresh.

Po dokončení aktualizace uslyšíte povzbudivý zvuk a uvidíte zprávu „Všechny připojené produkty VEX jsou aktuální.“ Poté můžete IQ Brain odpojit od počítače. Úspěšně jste aktualizovali firmware pro IQ Brain a připojené komponenty!

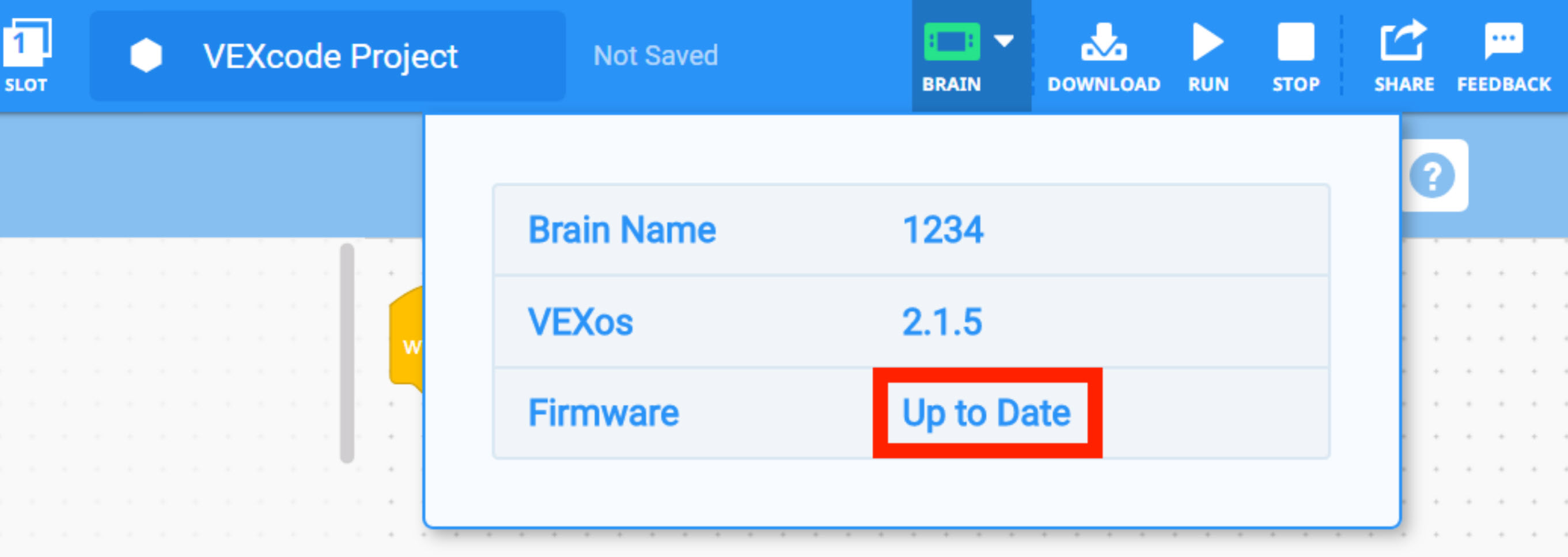

VEXcode IQ se zelenou ikonou Brain na nástrojové liště označuje, že firmware Brain je aktuální. Otevře se rozevírací nabídka Mozek a uvedený Firmware se zvýrazní a zobrazí se aktuální.

Nyní, když připojíte svůj IQ Brain k VEXcode IQ, objeví se na panelu nástrojů místo oranžové ikony Brain zelená ikona Brain. Nyní budete moci stahovat a spouštět projekty VEXcode IQ.
