Danh pháp vít
Vít sử dụng hệ thống đánh số để phân biệt đường kính ren, ren trên mỗi inch, cũng như chiều dài ren. Có hai hệ thống đánh số chính cho ốc vít, hệ thống tiêu chuẩn và hệ mét.
Vít VEX tiêu chuẩn
Vít VEX sử dụng hệ thống tiêu chuẩn và số đầu tiên được liệt kê trên vít VEX là đường kính ren. Tiếp theo là giá trị số luồng trên mỗi inch và theo sau là độ dài luồng tương ứng. Ví dụ: Vít #8-32 x ¼” có đường kính ren là 0,164” (#8), 32 ren trên mỗi inch và chiều dài ren là 0,25”.
|
Inch tương đương với Vít được đánh số |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #số 8 | #10 | #12 |
| 0,060" |
0,073” |
0,086” |
0,099” |
0,112” |
0,125” |
0,138” |
0,164” |
0,190” |
0,216” |
Như bạn có thể biết, vít có thể được vặn bằng vô số công cụ. Những phạm vi này từ hệ thống công cụ Tiêu chuẩn sử dụng Phillips và Flatheads cho đến việc sử dụng Số liệu của Phím Hex. Các sản phẩm VEX thường sử dụng dụng cụ Torx hoặc Vít truyền động hình sao. VEX sử dụng Vít truyền động hình sao thường xuyên nhất vì chúng có xu hướng không bong ra dễ dàng như một số Vít hệ mét hoặc tiêu chuẩn.
| Tiêu chuẩn | Hệ mét | Sao lái xe |
|---|---|---|
Cách vặn chặt ốc vít và đai ốc
Vít có thể được gắn chặt vào đai ốc bằng các công cụ tương thích nêu trên. Để minh họa điều này, vui lòng xem video bên dưới. Điểm mấu chốt rút ra từ video áp dụng cho tòa nhà VEX và đời thực là câu nói "phải-chặt, trái-lỏng" để siết chặt hoặc nới lỏng các vít. Để biết thêm thông tin về bộ công cụ, hãy xem bài viết này từ Thư viện VEX để biết về bộ công cụ V5, xem bài viết này từ Thư viện VEX để biết về bộ công cụ EXP hoặc xem bài viết này từ Thư viện VEX để biết về bộ công cụ V5 Workcell.
Kiểu vít
Các sản phẩm VEX sử dụng hai kiểu vít khác nhau. Đầu tiên, thường ít được sử dụng nhưng vẫn quan trọng, là vít cố định .
Vít định vị khác với vít thông thường vì nó không có “đầu”. Vít định vị có một kích thước với hai đầu khác nhau, #8-32 x 0.125” Star Drive. Các vít định vị này thường xuất hiện trong Vòng cổ trục, Vòng cổ trục kẹp và có thể được vặn vào các vòng đệm.
Kiểu vít thứ hai là vít Hex và Star Drive được công nhận rộng rãi hơn (những loại này có đầu so với vít định vị không có).
Vít có nhiều độ dài khác nhau bao gồm:
- #6-32 x ¼” và #6-32 x ½”
- #8-32 x ¼” đến #8-32 x 2”.
- #6-32 x ½”, #8-32 x ¼”, và #8-32 x ½”
Vít khóa. Vít khóa có lớp phủ nylon trên một phần của sợi giúp giữ cho chúng không bị lỏng.
Bảng này hiển thị hệ thống đặt tên được sử dụng với vít kiểu Star Drive. Bảng này cho bạn thấy mô-men xoắn tối đa cho phép của mỗi kích cỡ vít.
|
Kích thước sao |
Điểm tới Điểm (S) (mm) |
Vít (D) |
Mô-men xoắn TỐI ĐA (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3.5 | 3.7 |
| T15 | 3.3 | M3.5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4.5 & M5 | 15.9 |
| T27 | 5 | M4.5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Vít có hai loại đầu: Hex Drive và Star Drive

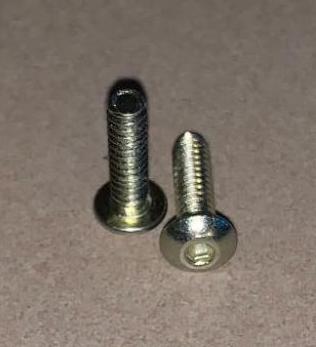

- Vít truyền động lục giác #6-32 hoặc #8-32 được siết chặt bằng Chìa khóa lục giác 5/64” và 3/32” tương ứng
- Vít truyền động hình sao #8-32 được siết chặt bằng Chìa khóa truyền động hình sao T15 hoặc Tuốc nơ vít truyền động hình sao T15.
| Vít truyền động lục giác #6-32 | Vít truyền động lục giác #8-32 | Vít dẫn động hình sao #8-32 |
| Phím lục giác 5/64” | Khóa lục giác 3/32” | Chìa khóa ổ sao T15 |
|
|
|
Thông tin và ứng dụng vật liệu
Trước khi bắt đầu sử dụng vít, điều quan trọng là phải học cách chọn chiều dài của vít. Xem video này để tìm hiểu thêm về cách chọn độ dài vít tốt nhất cho công trình của bạn.
Động cơ thông minh V5 và tất cả các đai ốc và chốt VEX tiêu chuẩn
-
#8-32 Vật liệu vít dẫn động sao: Thép hợp kim
- Vít SAE lớp 8
- Độ bền kéo 150.000 PSI
- Được thiết kế để chịu được lượng mô-men xoắn lớn, cho phép các nhà chế tạo thực sự "khóa" cơ chế của họ
- Tương thích với Động cơ thông minh V5 và tất cả các đai ốc và chốt VEX tiêu chuẩn
Động cơ thông minh V5 và tất cả các đai ốc và chốt VEX tiêu chuẩn
-
#8-32 Vật liệu vít truyền động Hex: Thép không gỉ cường độ cao không có lớp hoàn thiện
- Tương thích với Động cơ thông minh V5 và tất cả các đai ốc và chốt VEX tiêu chuẩn
-
#8-32 Vít khóa
- Đã áp dụng khóa chủ đề trên chủ đề của họ
- Khóa ren sẽ giúp giữ vít ở đúng vị trí
- Có thể sử dụng được khoảng 10-15 lần mà vẫn giữ được khóa chắc chắn
- Cung cấp chức năng tương tự như VEX Nylock Nuts
Chỉ sử dụng cho động cơ VEX Cortex và động cơ servo
-
#6-32 Chất liệu vít: Thép không gỉ cường độ cao không có lớp hoàn thiện
- Tương thích với động cơ 393 và động cơ servo
- #6-32 Vít khóa
- Đã áp dụng khóa chủ đề trên chủ đề của họ
- Khóa ren sẽ giúp giữ vít ở đúng vị trí
- Có thể sử dụng được khoảng 10-15 lần mà vẫn giữ được khóa chắc chắn
- Cung cấp chức năng tương tự như VEX Nylock Nuts
Tất cả các đai ốc và bế tắc VEX tiêu chuẩn
-
Vật liệu vít vai: Thép không gỉ cường độ cao không có lớp hoàn thiện
- Tương thích với tất cả các đai ốc và chốt VEX tiêu chuẩn
- Tạo trục có độ dốc thấp bằng kim loại VEX
- Được thiết kế để vừa khít với lỗ vuông VEX và cho phép xoay nhiều lớp kim loại
- Đường kính 0,176" x vai dài 0,20"
- Ổ khóa lục giác VEX 3/32"
Tất cả các đai ốc và bế tắc VEX tiêu chuẩn
-
Chất liệu vít vặn: Nhựa
- Tương thích với tất cả các đai ốc và chốt VEX tiêu chuẩn
- Cùng kích thước (#8-32) như vít VEX tiêu chuẩn, chỉ khác là chúng có đầu khía đường kính 0,428" để có thể siết chặt hoặc nới lỏng bằng tay
- Tuyệt vời cho các ứng dụng mà vít sẽ được lắp vào hoặc tháo ra nhiều lần, chẳng hạn như bảng điều khiển truy cập robot hoặc giá đỡ pin. Hoặc, trong tình huống mà các công cụ không được ưu tiên sử dụng, chẳng hạn như một số môi trường giáo dục nhất định.
Danh sách đầy đủ các loại vít được bán bởi VEX
Mục đích của bảng này là để hình dung toàn bộ danh sách vít được bán bởi VEX. Việc sử dụng bảng này có thể giúp cung cấp các lựa chọn thay thế chưa từng thấy để kết hợp vào bản dựng của bạn.
|
Kiểu vít |
Chiều dài / Loại vít |
Đinh ốc |
Mã hàng |
|---|---|---|---|
|
#8-32 Sao Ổ |
1/8" |
#8-32 x 1/8" Bộ vít truyền động hình sao (32 chiếc) |
276-6098 |
|
1/4" |
#8-32 x 1/4" Vít truyền động hình sao (100 gói) |
276-4990 276-5006 |
|
|
3/8" |
#8-32 x 3/8" Vít dẫn động hình sao (100 chiếc) |
276-4991 |
|
|
1/2" |
#8-32 x 1/2" Vít truyền động hình sao (100 gói) |
276-4992 |
|
| 5/8" |
#8-32 x 5/8" Vít dẫn động hình sao (100 chiếc) |
276-4993 |
|
| 3/4" |
#8-32 x 3/4" Vít dẫn động hình sao (100 gói) | 276-4994 |
|
| 7/8" |
#8-32 x 7/8" Vít dẫn động hình sao (100 chiếc) | 276-4995 |
|
| 1" |
#8-32 x 1.000" Vít dẫn động hình sao (100 cái) | 276-4996 |
|
| 1,25" |
#8-32 x 1.250" Vít dẫn động hình sao (50 cái) | 276-4997 |
|
| 1,5" |
#8-32 x 1.500" Vít dẫn động hình sao (50 gói) | 276-4998 |
|
| 1,75" |
#8-32 x 1.750" Vít dẫn động hình sao (50 gói) | 276-4999 |
|
| 2" |
#8-32 x 2.000" Vít dẫn động hình sao (25 chiếc) | 276-5004 |
|
| 2,25" |
#8-32 x 2.250" Vít dẫn động hình sao (25 gói) | 276-8015 |
|
| 2,5" | #8-32 x 2.500" Vít dẫn động hình sao (25 chiếc) | 276-8016 |
|
Kiểu vít |
Chiều dài / Loại vít |
Đinh ốc |
Mã hàng |
|---|---|---|---|
|
Ổ đĩa lục giác #8-32 |
1/4" |
Vít khóa #8-32 x 1/4" (100 gói)
|
275-1002 275-1260 |
|
3/8" |
Vít #8-32 x 3/8" (100 cái) |
275-1003 | |
|
1/2" |
Vít khóa #8-32 x 1/2" (100 gói) |
275-1004 275-1261 |
|
| 5/8" |
Vít #8-32 x 5/8" (100 cái) |
275-1005 |
|
| 3/4" |
Vít #8-32 x 3/4" (100 cái) |
275-1006 |
|
| 7/8" |
Vít #8-32 x 7/8" (100 cái) |
275-1007 |
|
| 1" |
Vít #8-32 x 1.000" (100 chiếc) |
275-1008 |
|
| 1,25" |
Vít #8-32 x 1.250" (50 chiếc) |
275-1009 |
|
| 1,5" |
Vít #8-32 x 1.500" (50 chiếc) |
275-1010 |
|
| 1,75" |
Vít #8-32 x 1.750" (50 chiếc) |
275-1011 |
|
| 2" | Vít #8-32 x 2.000" (25 chiếc) | 275-1012 | |
|
Vít đặc biệt |
Vít ngón tay cái |
Vít hình ngón tay 1/2" (50 gói) |
275-1485 |
| Vít vai |
Vít vai #8-32 (25 chiếc) | 276-1408 | |
|
Ổ đĩa lục giác #6-32 |
1/4" |
Vít #6-32 x 1/4" (50 cái) | 275-0659 |
| 1/2" |
Vít khóa #6-32 x 1/2" (50 gói) Vít khóa #6-32 x 1/2" (100 gói) |
275-1169 276-1958 |
