Sử dụng VEX IQ (thế hệ 1)? Xem bài viết này.

Thực hiện theo các bước bên dưới để ghép nối Bộ điều khiển VEX IQ (thế hệ 2) với Bộ não (thế hệ 2) của bạn.

Lưu ý: sau khi được ghép nối lần đầu, Bộ não và Bộ điều khiển sẽ vẫn được ghép nối ngay cả sau khi cả hai đã được tắt và bật lại.

Chuẩn bị cho việc ghép nối không dây

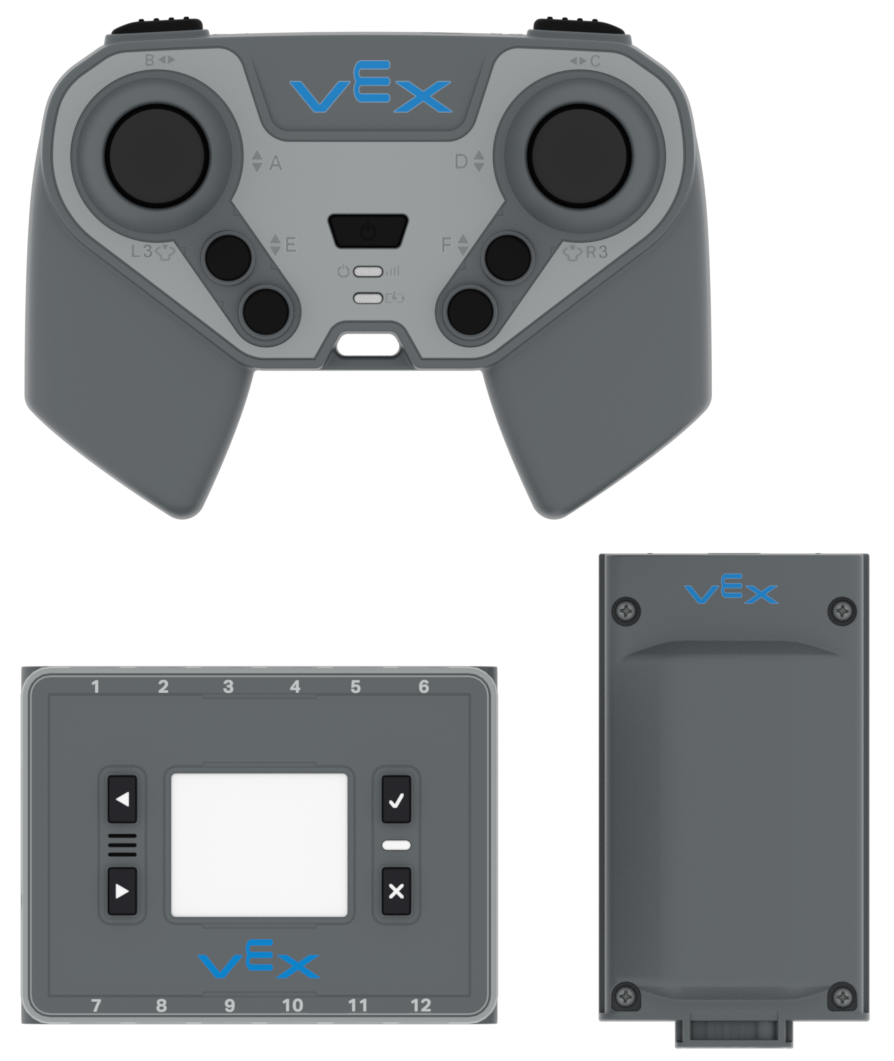

Bộ điều khiển, Não và Pin được đặt cùng nhau.

Thu thập các mục sau đây

Bộ điều khiển VEX IQ (thế hệ 2) có tính phí
- Xem bài viết này để biết thêm thông tin về cách sạc Bộ điều khiển (thế hệ thứ 2).
VEX IQ (thế hệ thứ 2)Bộ não
Pin VEX IQ (thế hệ 2) đã sạc
- Xem bài viết này để biết thêm thông tin về cách sạc Pin (thế hệ thứ 2).

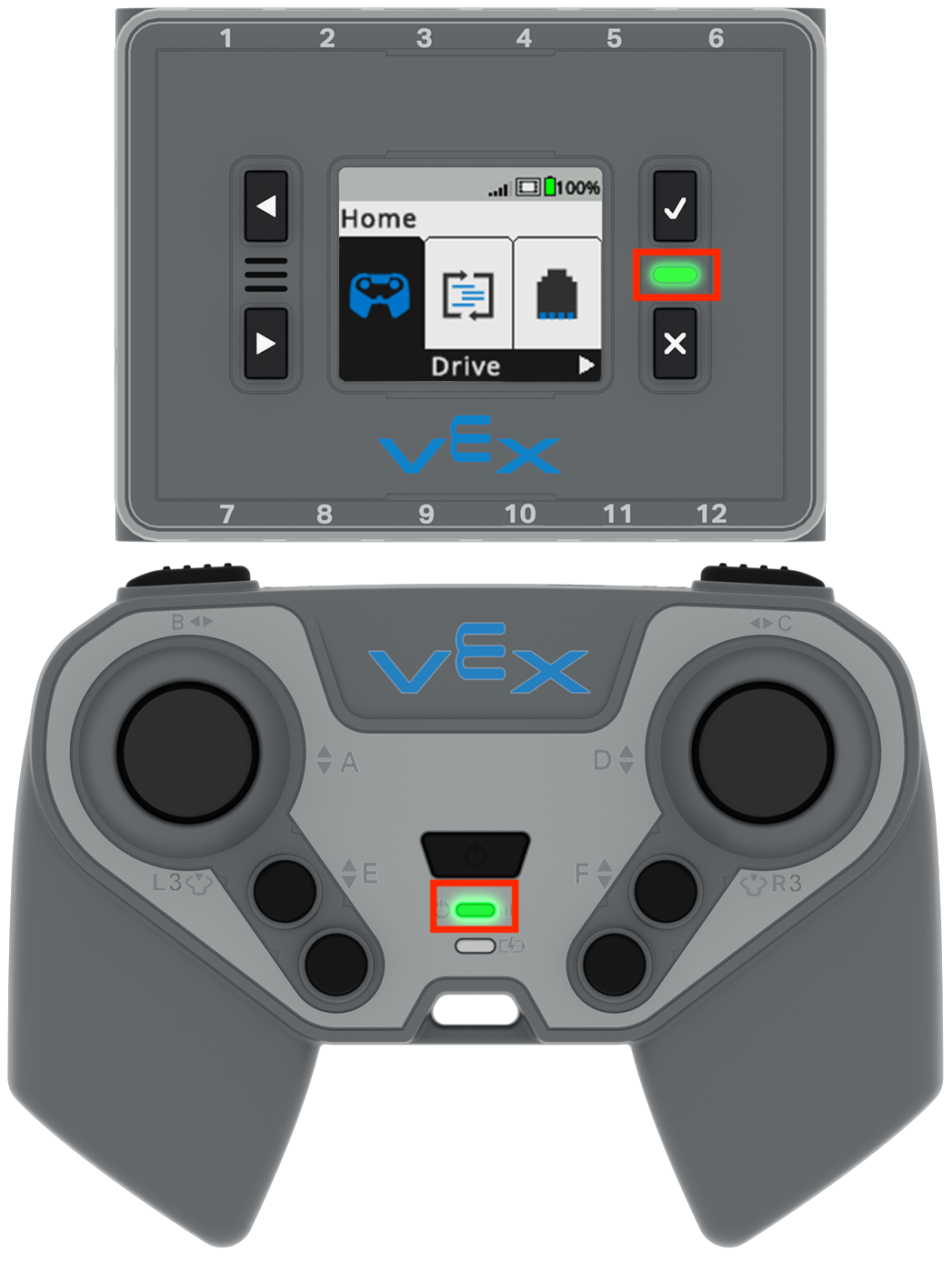

Bộ não được hiển thị bên cạnh Bộ điều khiển, cả hai đều có đèn LED nguồn màu xanh lá cây nổi bật để báo hiệu rằng chúng đã được bật nguồn.

Sức mạnh của bộ não và bộ điều khiển

Lắp Pin và chọn nút Check để bật Brain.

Nhấn nút Nguồn để bật Bộ điều khiển.

Đèn LED của Brain và đèn LED Nguồn/Liên kết của Bộ điều khiển sẽ hiển thị màu xanh lục để cho biết rằng chúng đã được bật nguồn.

Ghép nối không dây bộ điều khiển và não

Xem hình ảnh động này để xem và làm theo các bước được nêu dưới đây để ghép nối Bộ điều khiển và Não bộ không dây.

Khi được kết nối không dây, đèn LED của Brain và đèn LED Nguồn/Liên kết của Bộ điều khiển đều phải nhấp nháy màu xanh lục để cho biết rằng chúng đã được kết nối.

Các bước để kết nối

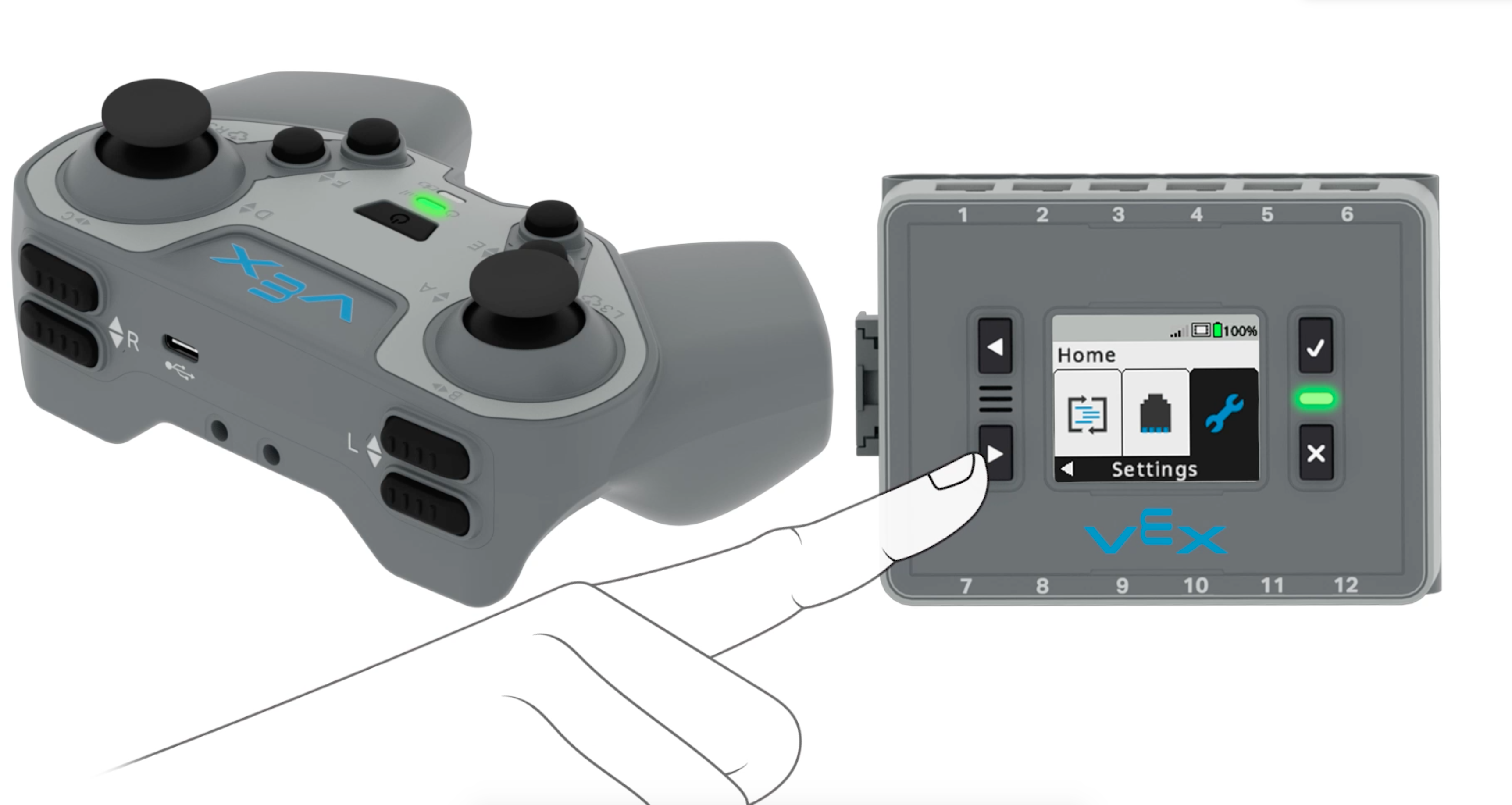

Màn hình não được hiển thị trong menu Trang chủ với tùy chọn Cài đặt được chọn. Cài đặt là tùy chọn thứ tư trong menu Trang chủ. Có hình ảnh một bàn tay đang nhấn nút mũi tên Phải.

Bước 1: Sử dụng các nút mũi tên để cuộn đến Cài đặt.

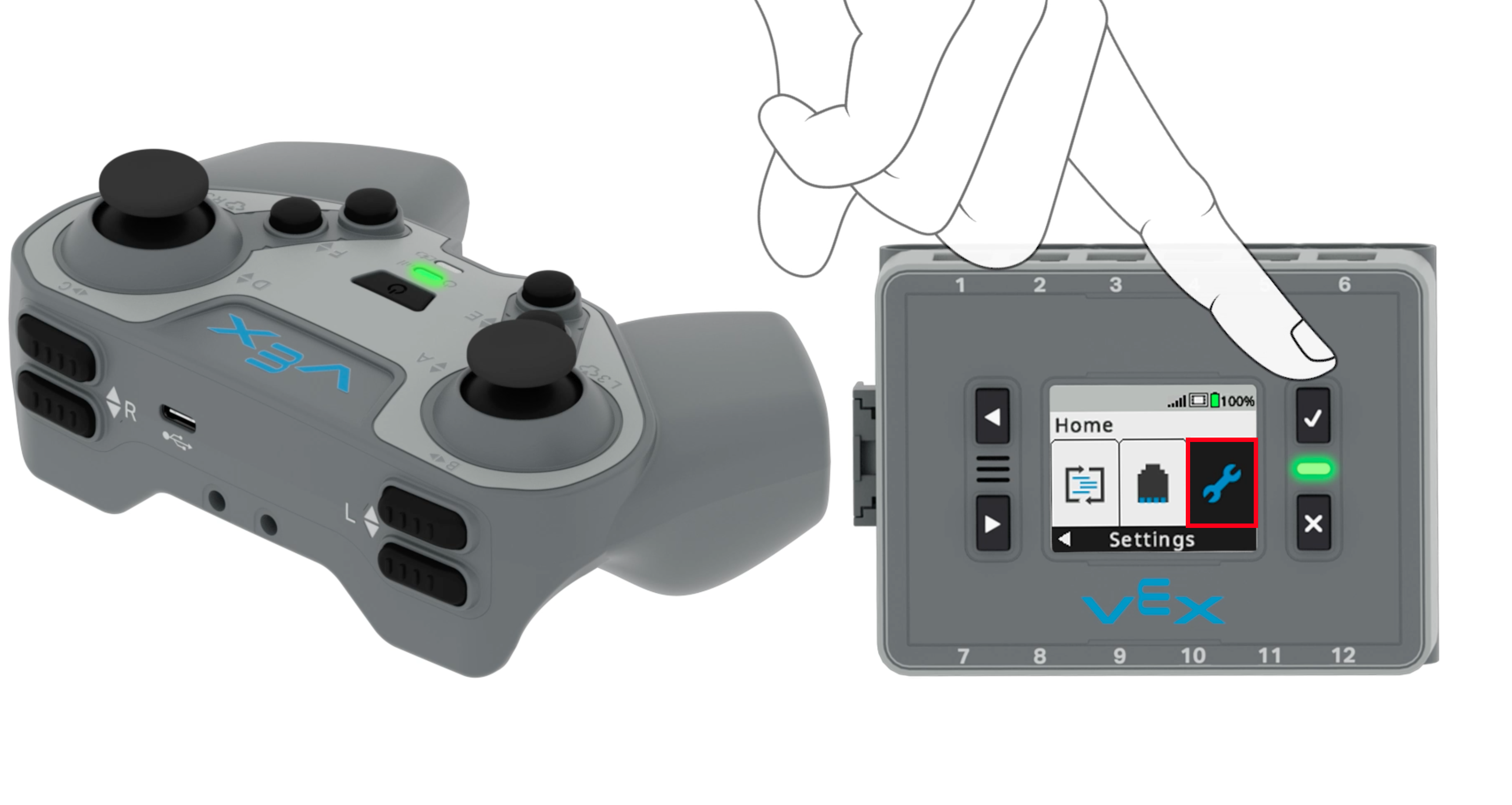

Màn hình não được hiển thị trong menu Trang chủ với tùy chọn Cài đặt được chọn. Có hình ảnh một bàn tay đang nhấn nút Kiểm tra.

Bước 2: Nhấn nút Kiểm tra để chọn Cài đặt.

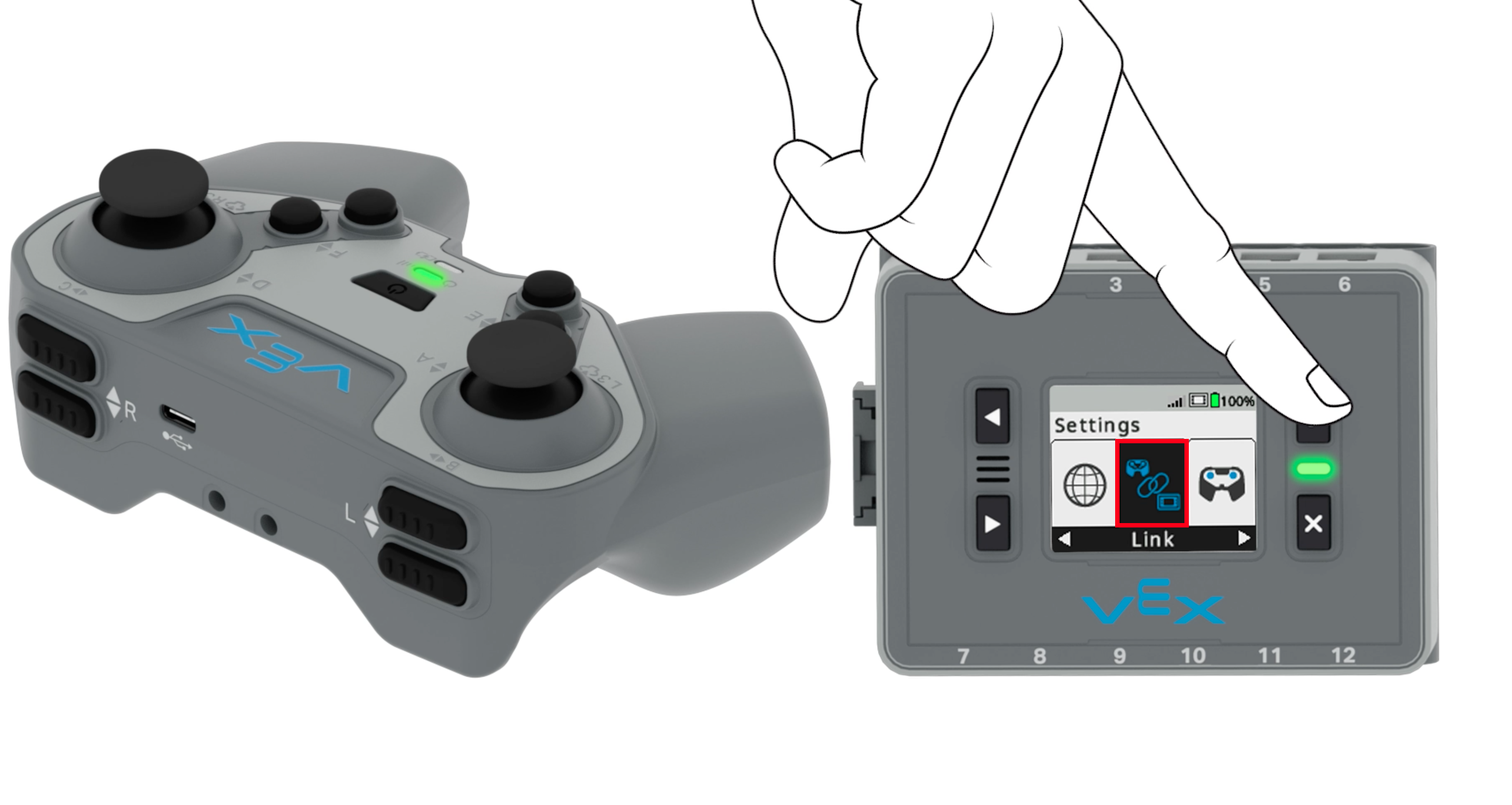

Màn hình não được hiển thị trong menu Cài đặt với tùy chọn Liên kết được chọn. Liên kết là tùy chọn thứ hai trong menu Cài đặt. Có hình ảnh một bàn tay đang nhấn nút Kiểm tra.

Bước 3: Sau đó, di chuyển đến Link và nhấn nút Kiểm tra để chọn.

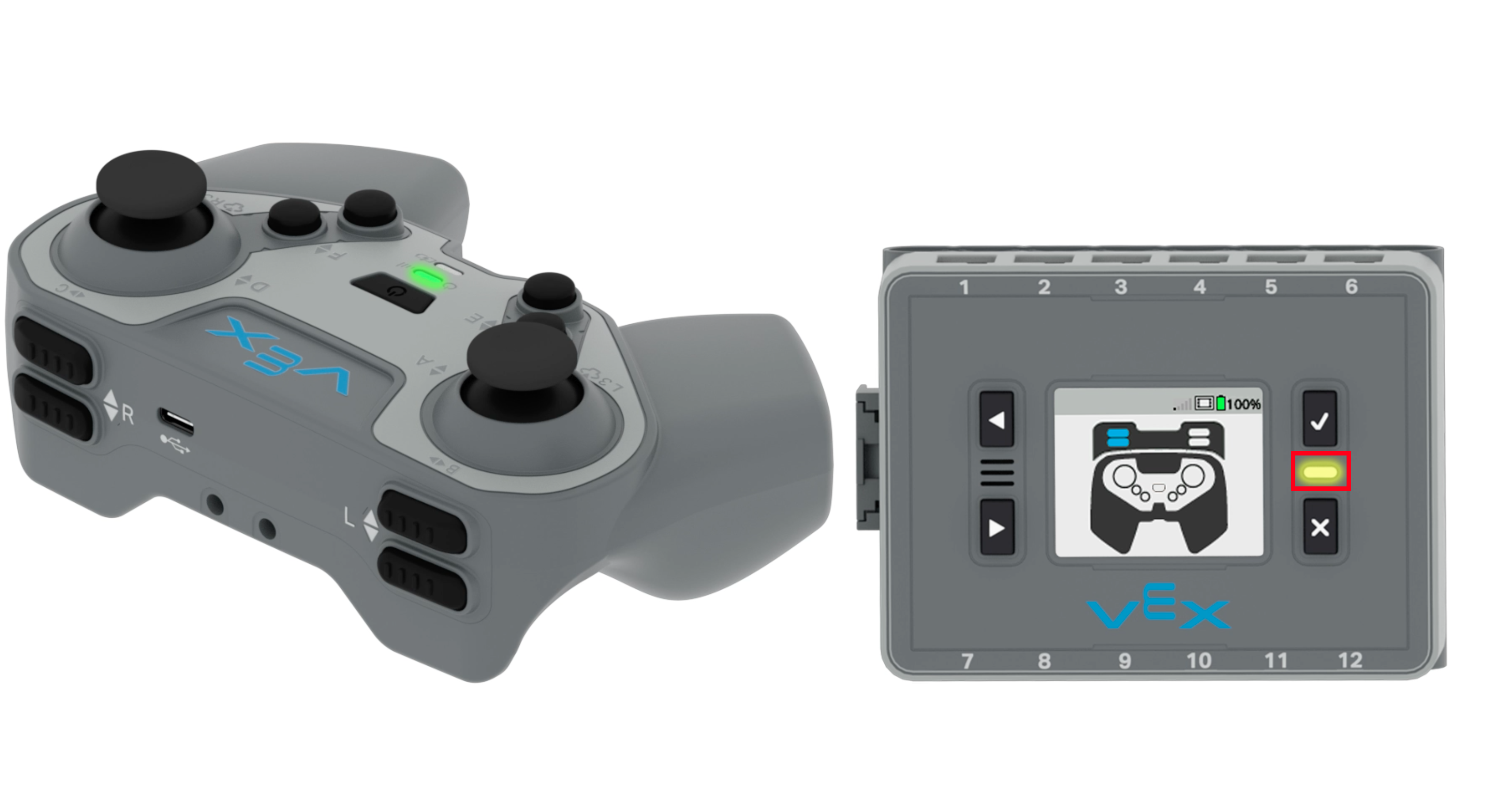

Màn hình não sẽ hiển thị sau khi chọn tùy chọn Liên kết. Sơ đồ hiển thị Bộ điều khiển với các nút L lên và L xuống được tô sáng. Đèn báo của Brain phát sáng màu vàng và được làm nổi bật.

Bước 4: Sau khi chọn Liên kết, màn hình ghép nối sẽ mở ra. Đèn LED của Brain sẽ chuyển sang màu vàng khi kết nối.

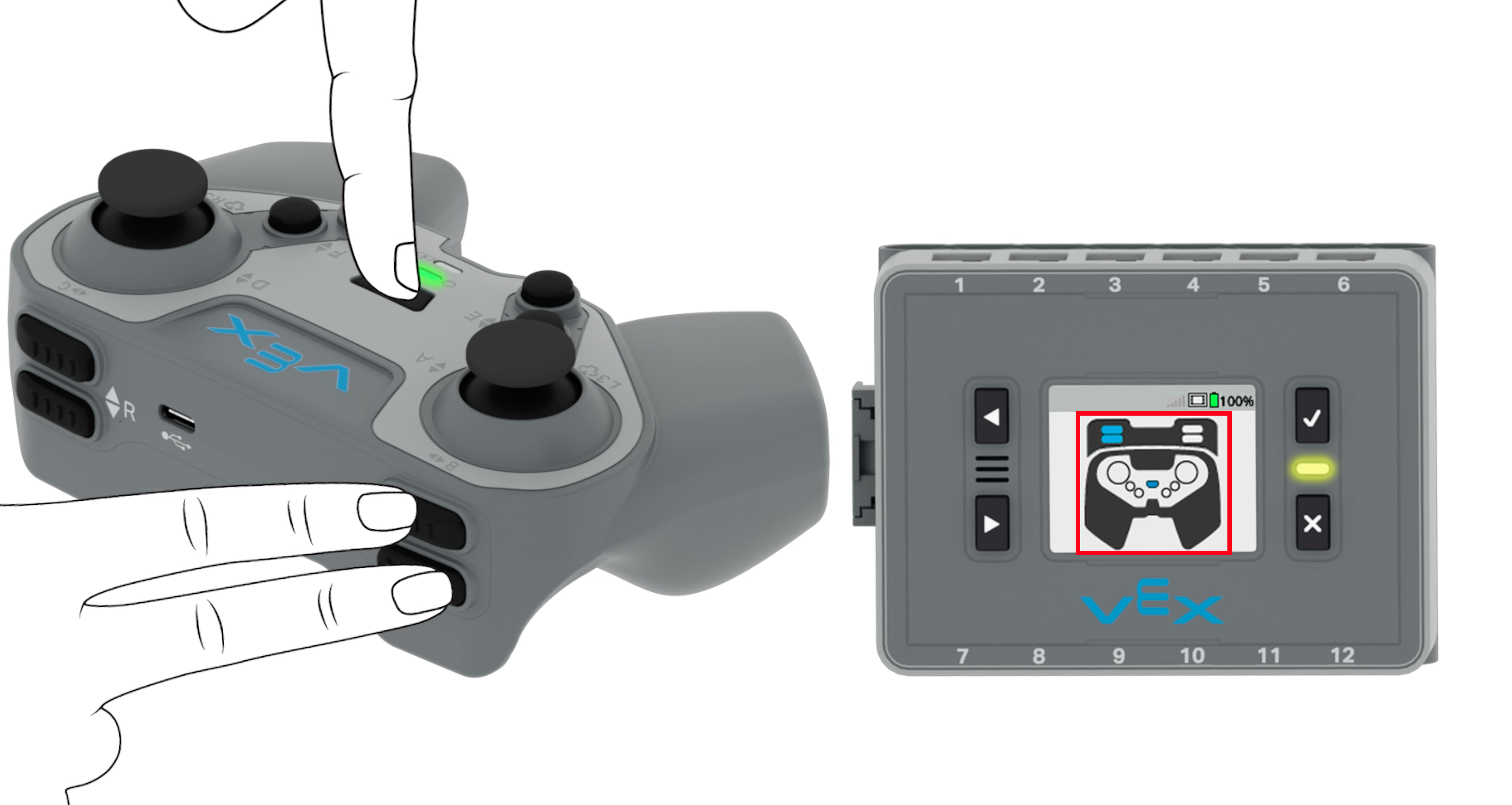

Màn hình não sẽ hiển thị sau khi chọn tùy chọn Liên kết. Sơ đồ hiển thị Bộ điều khiển với các nút L lên, L xuống và Nguồn được tô sáng. Có hình ảnh hai bàn tay đang nhấn các nút được tô sáng trên Bộ điều khiển nằm cạnh Bộ não.

Bước 5: Nhấn nút Nguồn Bộ điều khiển 2 lần trong khi giữ nút L-Up và L-Down, như hiển thị trên màn hình Brain.

Lưu ý: Lưu ý thời gian nút Nguồn nhấp nháy trên màn hình Brain. Cố gắng nhấn nút Nguồn Bộ điều khiển với cùng thời gian. Điều này có thể mất nhiều hơn một lần thử.

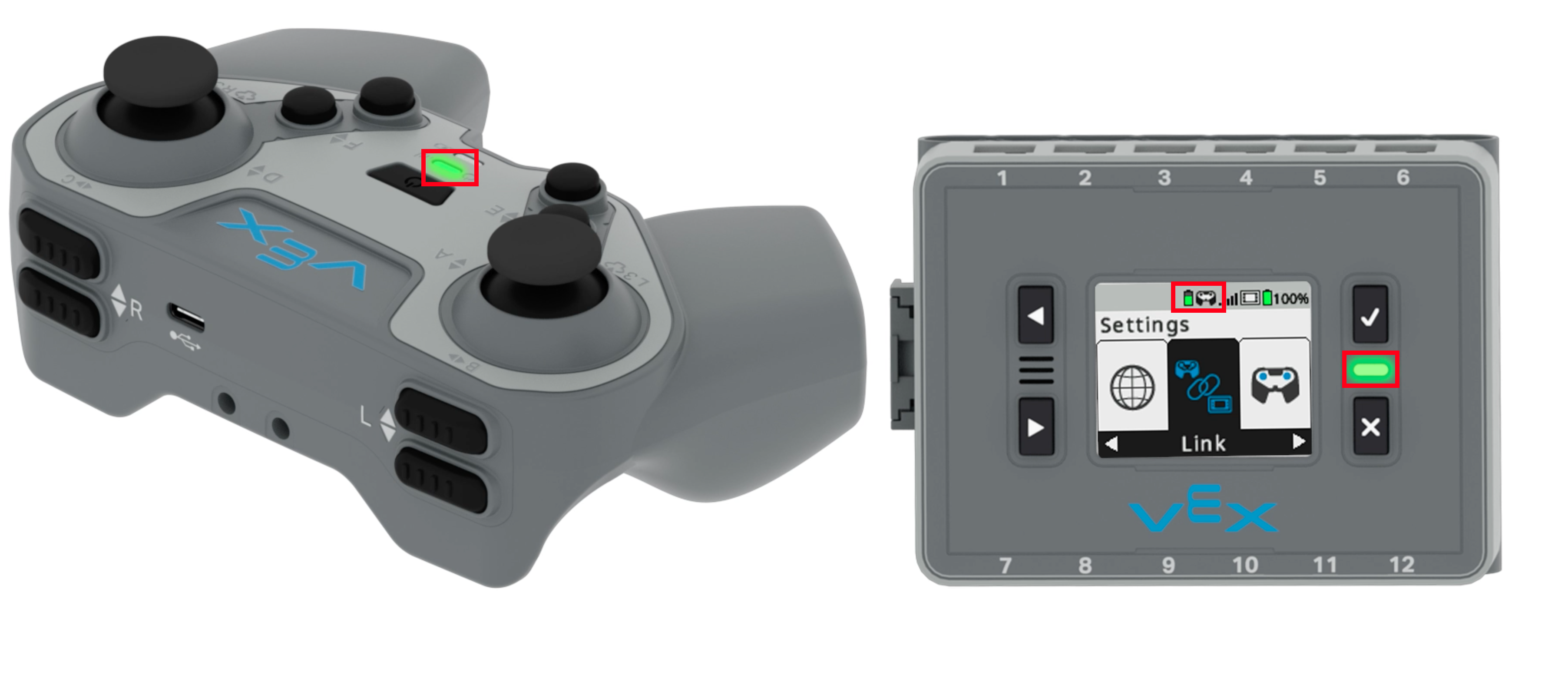

Màn hình não với biểu tượng Bộ điều khiển được tô sáng để chỉ ra rằng nó đã được kết nối. Bộ não và bộ điều khiển có đèn LED màu xanh lá cây phát sáng được làm nổi bật.

Bước 6: Khi kết nối không dây, bạn sẽ thấy biểu tượng Bộ điều khiển trên màn hình Brain. Cả đèn LED của Brain và đèn LED Nguồn/Liên kết của Bộ điều khiển đều phải nhấp nháy màu xanh lục để cho biết rằng chúng đã được kết nối.
