Номенклатура гвинтів
Гвинти використовують систему нумерації для диференціації діаметра різьби, ниток на дюйм, а також довжини різьби. Існує дві основні системи нумерації гвинтів: стандартна і метрична.
Стандартні гвинти VEX

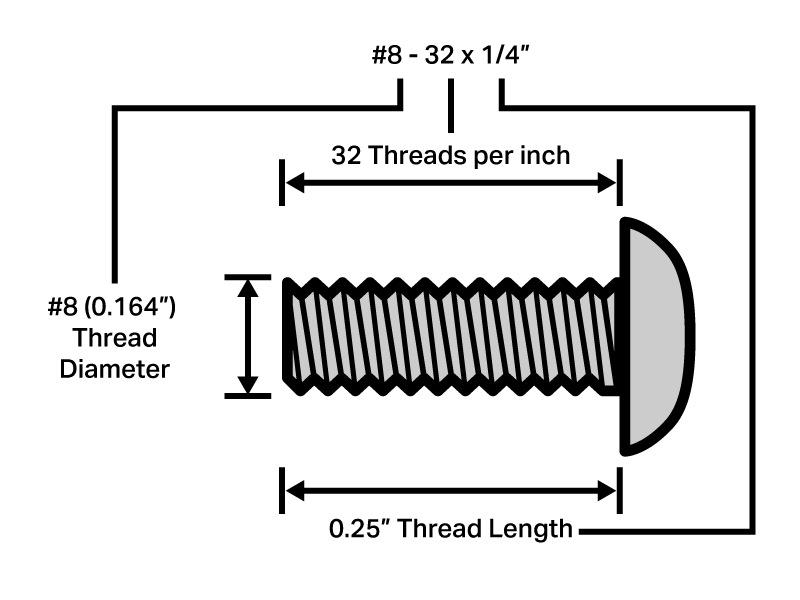

Гвинти VEX використовують стандартну систему, і перше число, указане на гвинті VEX, є діаметром різьби. Далі вказується значення ниток на дюйм, а потім відповідна довжина нитки. Наприклад, гвинт №8-32 x ¼” має діаметр різьби 0,164” (№8), 32 нитки на дюйм і довжину різьби 0,25”.
|
Еквівалент дюйма для пронумерованих гвинтів |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073” |
0,086” |
0,099” |
0,112” |
0,125” |
0,138” |
0,164” |
0,190” |
0,216” |

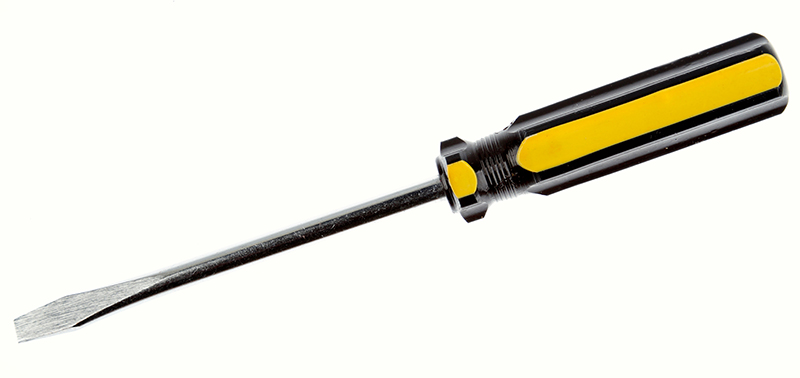

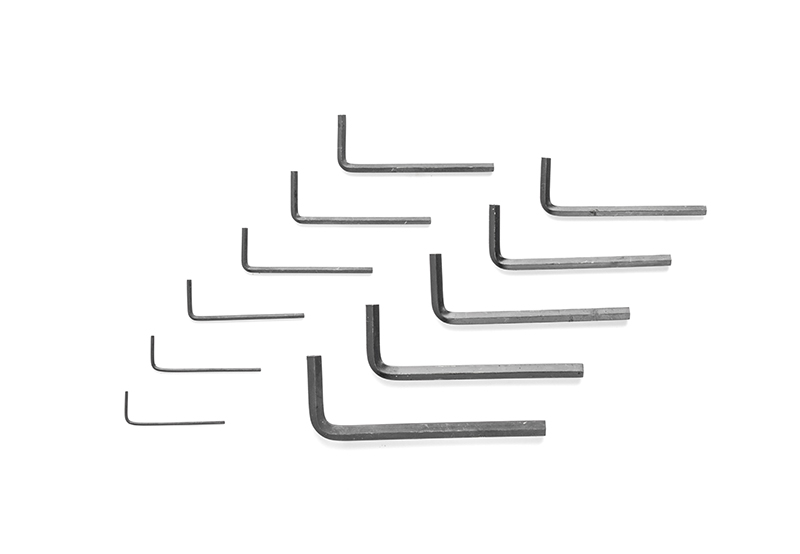

Як ви, напевно, знаєте, гвинти можна закручувати за допомогою багатьох інструментів. Вони варіюються від стандартної системи інструментів, яка використовує Phillips і Flatheads, до метричного використання шестигранних ключів. У продуктах VEX часто використовуються інструменти Torx або зіркоподібні гвинти. VEX найчастіше використовує зірчасті гвинти, оскільки вони, як правило, не знімаються так легко, як деякі метричні або стандартні гвинти.
| Стандартний | Метрика | Star Drive |
|---|---|---|
Як закріпити гвинти та гайки
Гвинти можна закріпити на гайках за допомогою сумісних інструментів, згаданих вище. Щоб продемонструвати це, перегляньте відео нижче. Ключовий висновок із відео, який можна застосувати до створення VEX і в реальному житті, полягає в приказці «право-туго, ліворуч-слабо», щоб затягнути або послабити гвинти. Щоб отримати додаткову інформацію про інструменти з набору, перегляньте цю статтю з бібліотеки VEX для інструментів набору V5, перегляньте цю статтю з бібліотеки VEX для інструментів набору EXP або перегляньте цю статтю з бібліотеки VEX для інструментів робочих клітинок V5.
Стилі гвинтів
У продуктах VEX використовуються гвинти двох різних типів. Перший, часто менш використовуваний, але все ж такий же важливий, це Установчий гвинт.

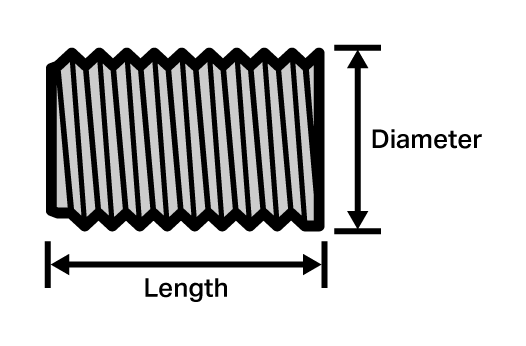

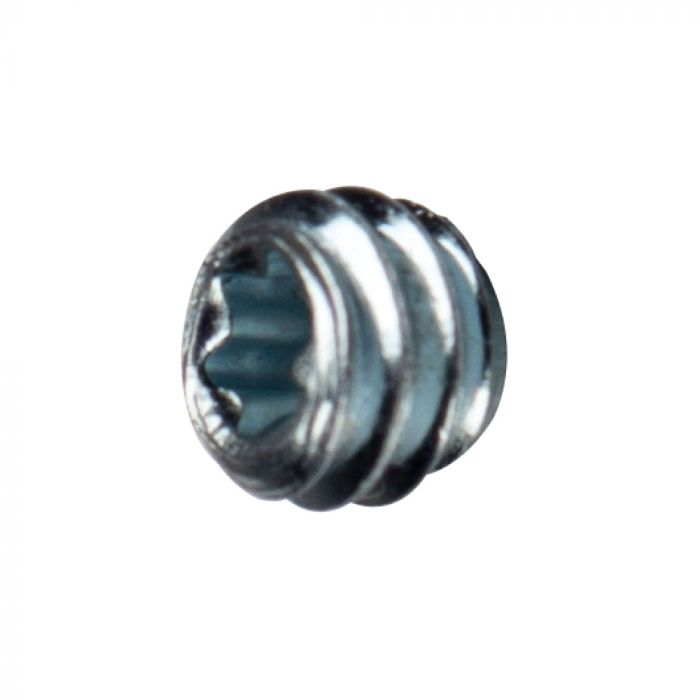

Установчий гвинт відрізняється від звичайного, оскільки він не має «головки». Установчий гвинт поставляється в одному розмірі з двома різними головками, #8-32 x 0,125” Star Drive. Ці установчі гвинти часто постачаються в манжетах валів, затискних манжетах валів, і їх можна вкручувати в стійки.

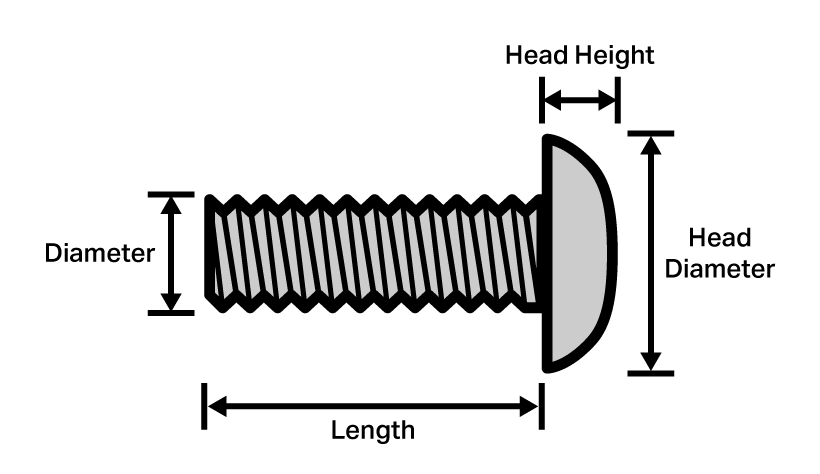

Другий тип гвинта – це більш відомий шестигранний та зіркоподібний гвинт (у них є головка, ніж установчий гвинт, який її не має).
Гвинти доступні різної довжини, включаючи:
- #6-32 x ¼" і #6-32 x ½"
- #8-32 x ¼” до #8-32 x 2”.
- #6-32 x ½", #8-32 x ¼", і #8-32 x ½"
Стопорні гвинти. Стопорні гвинти мають нейлонове покриття на частині різьби, яке запобігає їх ослабленню.

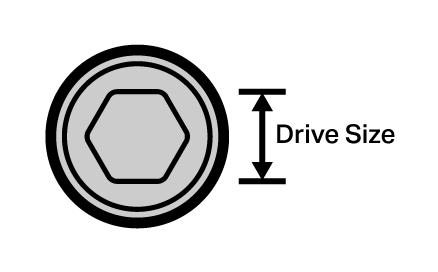

У цій таблиці показано систему найменування, яка використовується для гвинтів Star Drive. У цій таблиці показано максимальний крутний момент, дозволений для кожного розміру гвинта.
|
Розмір зірки |
Від точки до точки (S) (мм) |
Гвинт (D) |
МАКС. Крутний момент (Нм) |
|---|---|---|---|
|
Т6 |
1.6 |
M2 |
0.75 |
| Т7 | 2 | M2.5 |
1.4 |
| Т8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| Т10 | 2.7 | M3 & M3.5 | 3.7 |
| Т15 | 3.3 | M3,5 & M4 | 6.4 |
| Т20 | 3.8 | M4 & M5 | 10.5 |
| Т25 | 4.4 | M4.5 & M5 | 15.9 |
| Т27 | 5 | M4.5 & M5 & M6 | 22.5 |
| Т30 | 5.5 | M6 & M7 | 31.1 |
| Т40 | 6.6 | M7 & M8 | 54.1 |
| Т45 | 7.8 | M8 & M10 | 86.2 |
| Т50 | 8.8 | M10 | 132 |
| Т55 | 11.2 | M12 | 252 |
| Т60 | 13.2 | M14 | 437 |
| Т70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| Т90 | 19.9 | М20 | |
| Т100 | 22.1 | M22 |
Гвинти бувають двох типів головок: шестигранний і зірчастий

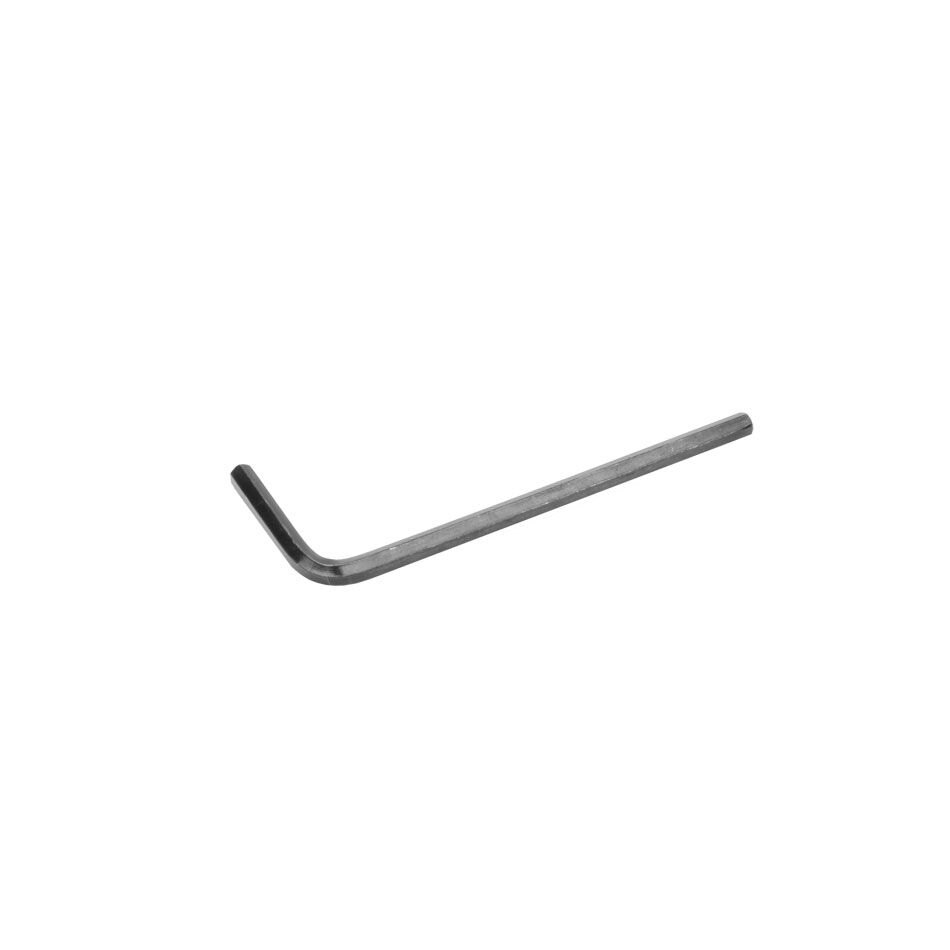

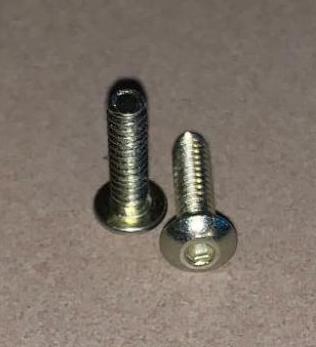

- шестигранний гвинт #6-32 або #8-32, який затягується шестигранним ключем 5/64" і 3/32" відповідно

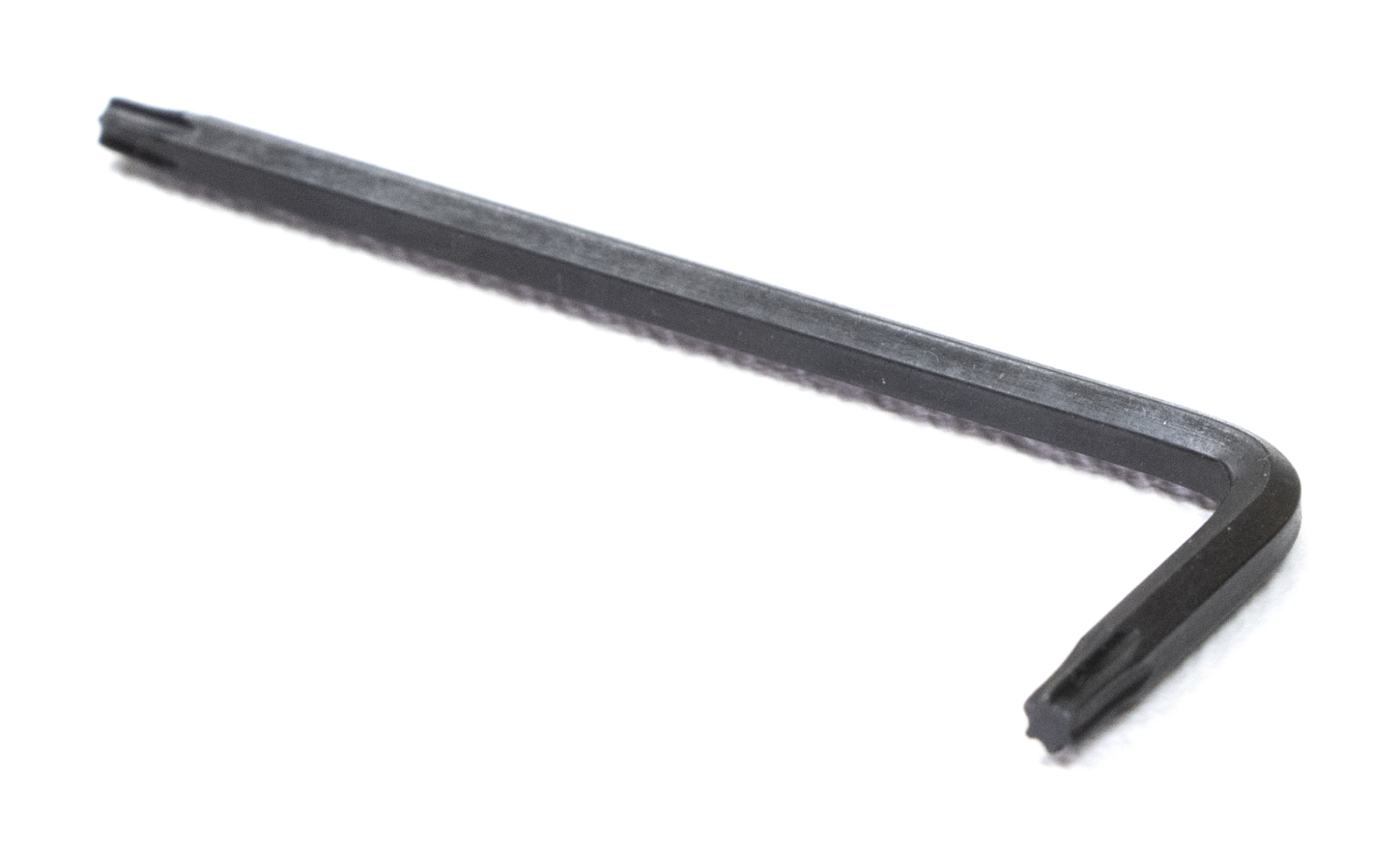

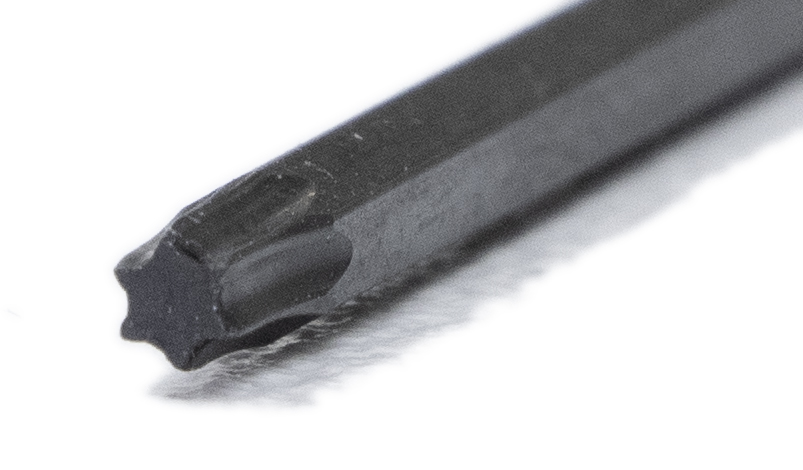

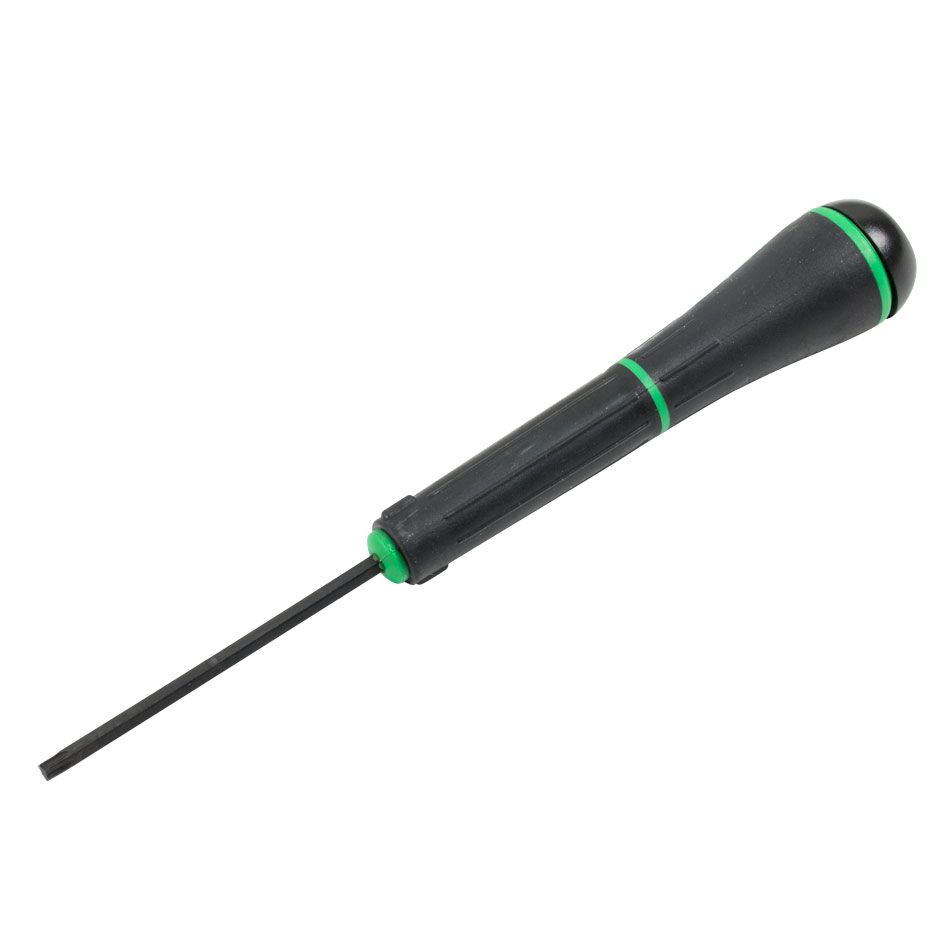

- зірчастий гвинт #8-32, який затягується за допомогою ключа T15 або викрутки T15.
- Головка зірчастого типу менш схильна до зачищення. Для опорних точок також є плечові гвинти #8-32, які мають коротку частину без різьби, і ця зона створює менше тертя для точки повороту. Повна таблиця з усіма розмірами гвинтів знаходиться внизу сторінки.
| #6-32 Шестигранний гвинт | #8-32 Шестигранний гвинт | #8-32 Зірчастий гвинт |
| Шестигранний ключ 5/64 дюйма | Шестигранний ключ 3/32 дюйма | Ключ Star Drive T15 |
|
|
|
Інформація про матеріали та застосування

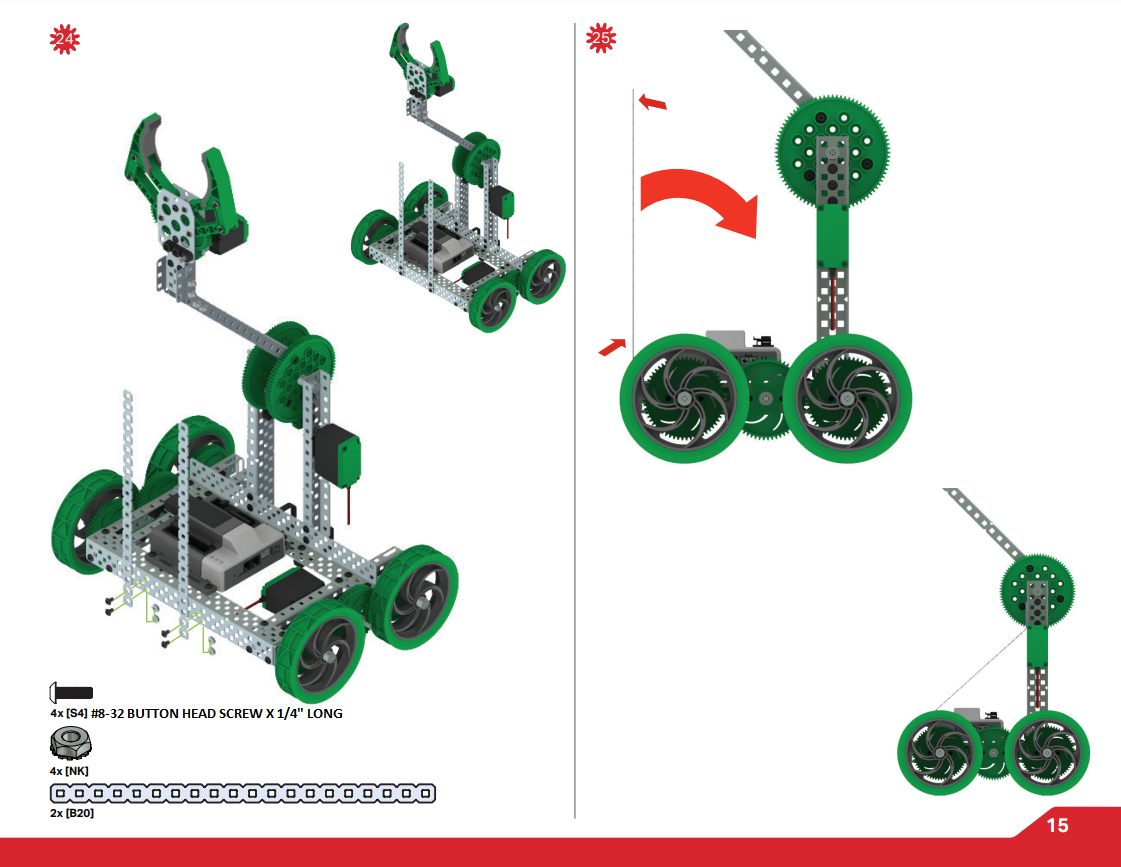

Перш ніж почати використовувати гвинт, важливо навчитися вибирати довжину гвинта. Перегляньте це відео, щоб дізнатися більше про вибір найкращої довжини гвинта для вашої конструкції.
V5 Smart Motors і всі стандартні гайки та опори VEX
-

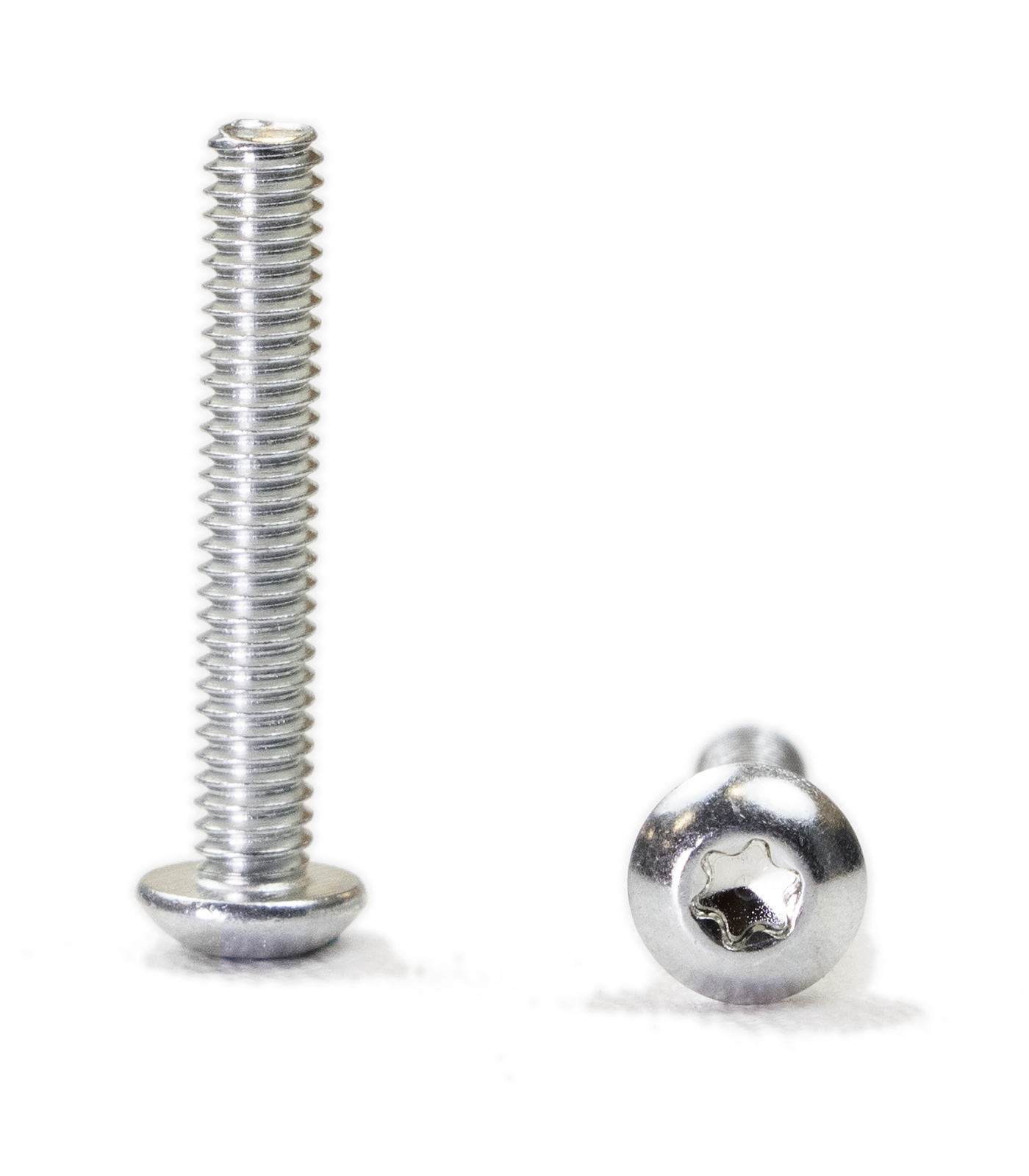

#8-32 Зіркоподібний гвинт. Матеріал: легована сталь
- Гвинти класу 8 SAE
- Міцність на розрив 150 000 PSI
- Розроблений, щоб витримувати великий крутний момент, що дозволяє будівельникам справді «заблокувати» свої механізми
- Сумісний з двигунами V5 Smart Motors і всіма стандартними гайками та опорами VEX
V5 Smart Motors і всі стандартні гайки та опори VEX
-

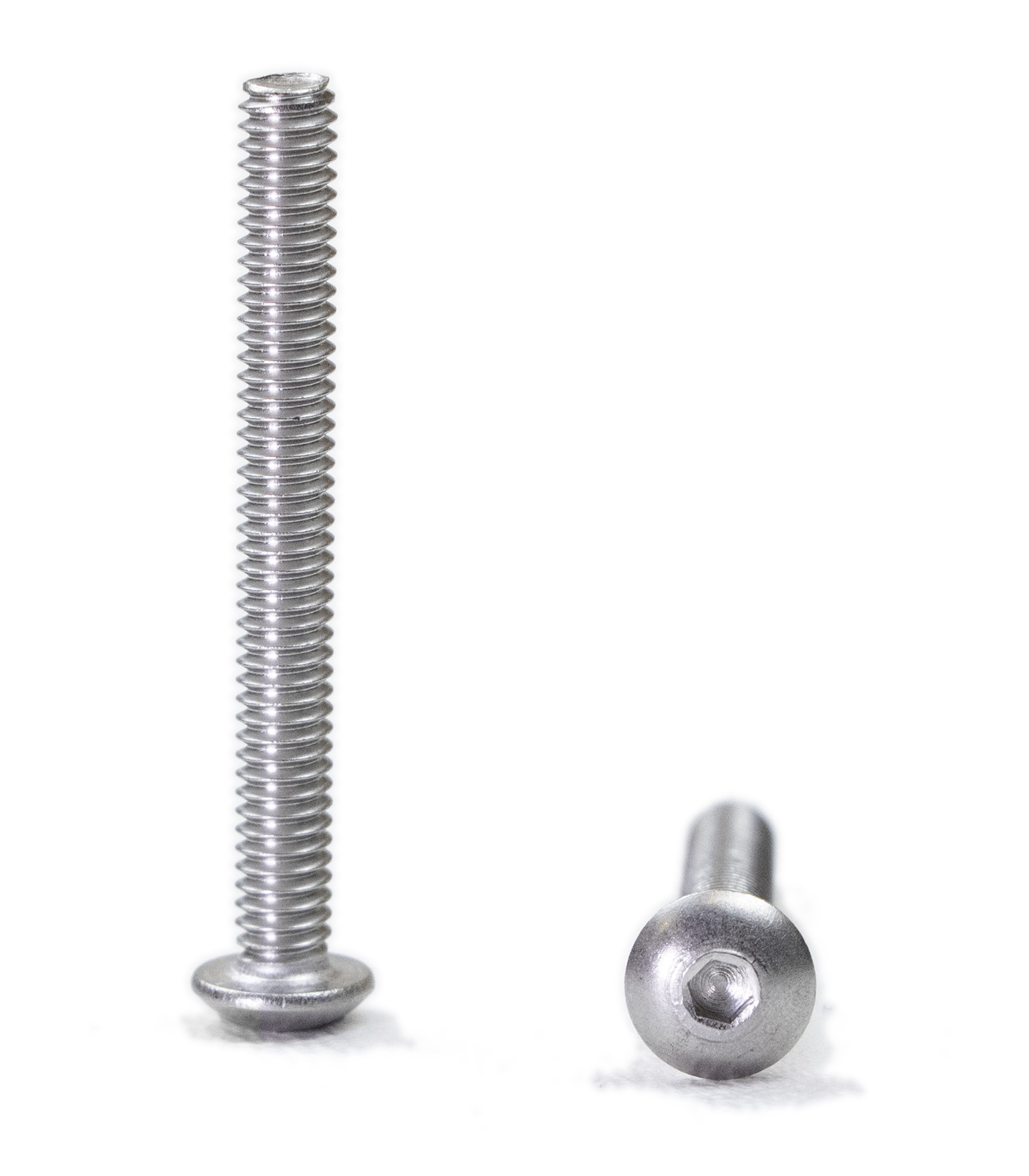

#8-32 Шестигранний гвинт Матеріал: високоміцна нержавіюча сталь без обробки
- Сумісний з двигунами V5 Smart Motors і всіма стандартними гайками та опорами VEX
-
#8-32 Стопорні гвинти
- Нанесіть на їхні потоки фіксатор ниток
- Фіксатор різьби допоможе утримати гвинт на місці
- Можна використовувати приблизно 10-15 разів і все ще зберігати надійний замок
- Надають такі ж функції, як VEX Nylock Nuts

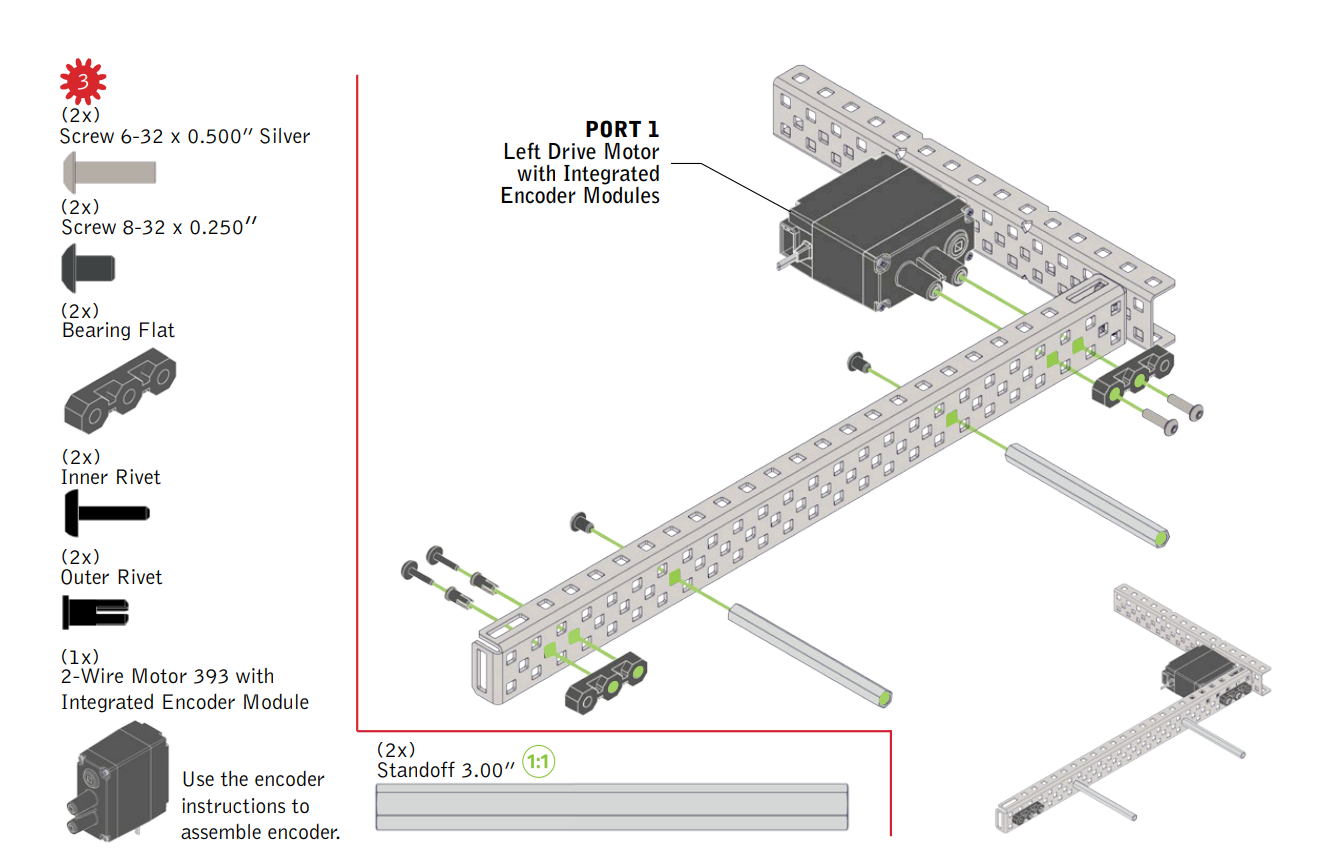

Використовуйте лише для двигунів VEX Cortex і сервоприводів
-
#6-32 Гвинти Матеріал: Високоміцна нержавіюча сталь без обробки
- Сумісний з двигунами та сервоприводами 393
- #6-32 Стопорні гвинти
- Нанесіть на їхні потоки фіксатор ниток
- Фіксатор різьби допоможе утримати гвинт на місці
- Можна використовувати приблизно 10-15 разів і все ще зберігати надійний замок
- Надають такі ж функції, як VEX Nylock Nuts
Усі стандартні гайки та опори VEX
-

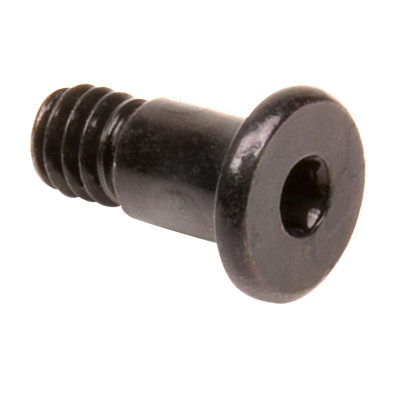

Матеріал гвинта з плечем: високоміцна нержавіюча сталь без обробки
- Сумісний з усіма стандартними гайками та опорами VEX
- Зробіть опори з низьким нахилом у металі VEX
- Створений для щільного розміщення в квадратному отворі VEX і дозволяє повертати кілька шарів металу
- 0,176" діаметр x 0,20" довге плече

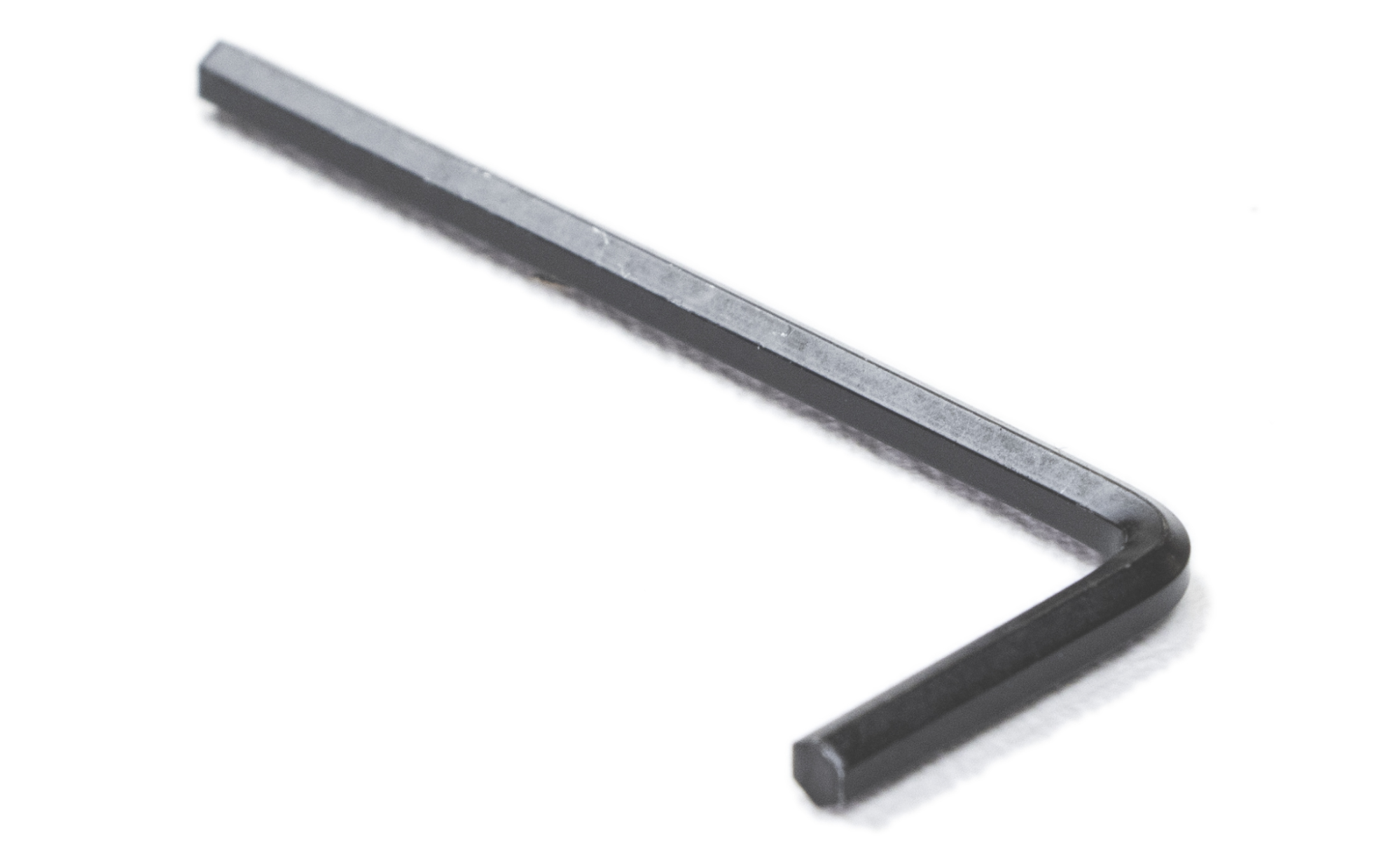

- Шестигранний ключ VEX 3/32".
Усі стандартні гайки та опори VEX
-

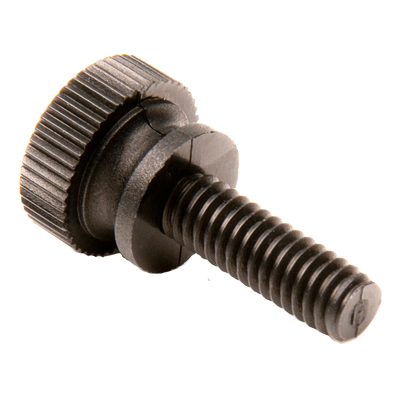

Гвинт з накатанною головкою. Матеріал: пластик
- Сумісний з усіма стандартними гайками та опорами VEX
- Той самий розмір (#8-32), що й стандартні гвинти VEX, тільки вони мають рифлену головку діаметром 0,428 дюйма, тому їх можна затягувати або послаблювати вручну
- Чудово підходить для застосувань, де гвинт вставляється або виймається кілька разів, наприклад, панелі доступу роботів або кріплення акумулятора. Або в ситуації, коли небажано використовувати інструменти, наприклад у певних навчальних закладах.
Повний список гвинтів, які продає VEX
Мета цієї таблиці — візуалізувати весь перелік гвинтів, які продає VEX. Використання цієї таблиці може допомогти створити небачені альтернативи для включення у вашу збірку.
|
Стиль гвинта |
Довжина гвинта / Тип |
Гвинт |
SKU |
|---|---|---|---|
|
#8-32 Star Drive |
1/8" |
#8-32 x 1/8" Star Drive Установчий гвинт (32 шт.) |
276-6098 |
|
1/4" |
Гвинт зі зірочкою #8-32 x 1/4" (100 шт.) |
276-4990 276-5006 |
|
|
3/8" |
#8-32 x 3/8" зірчастий гвинт (100 шт.) |
276-4991 |
|
|
1/2" |
#8-32 x 1/2" зіркоподібний гвинт (100 шт.) |
276-4992 |
|
| 5/8" |
#8-32 x 5/8" зірчастий гвинт (100 шт.) |
276-4993 |
|
| 3/4" |
#8-32 x 3/4" зірчастий гвинт (100 шт.) | 276-4994 |
|
| 7/8" |
#8-32 x 7/8" зірчастий гвинт (100 шт.) | 276-4995 |
|
| 1" |
#8-32 x 1000" зірчастий гвинт (100 шт.) | 276-4996 |
|
| 1,25" |
#8-32 x 1,250" зірчастий гвинт (50 шт.) | 276-4997 |
|
| 1,5" |
#8-32 x 1500" зірчастий гвинт (50 шт.) | 276-4998 |
|
| 1,75" |
#8-32 x 1,750" зірчастий гвинт (50 шт.) | 276-4999 |
|
| 2" |
#8-32 x 2000" зірчастий гвинт (25 шт.) | 276-5004 |
|
| 2,25" |
#8-32 x 2,250" зірчастий гвинт (25 шт.) | 276-8015 |
|
| 2,5" | #8-32 x 2500" зірчастий гвинт (25 шт.) | 276-8016 |
|
Стиль гвинта |
Довжина гвинта / Тип |
Гвинт |
SKU |
|---|---|---|---|
|
№8-32 Hex Drive |
1/4" |
Гвинт #8-32 x 1/4" (100 шт.)
|
275-1002 275-1260 |
|
3/8" |
Гвинт #8-32 x 3/8" (100 шт.) |
275-1003 | |
|
1/2" |
Гвинт #8-32 x 1/2" (100 шт.) |
275-1004 275-1261 |
|
| 5/8" |
Гвинт #8-32 x 5/8" (100 шт.) |
275-1005 |
|
| 3/4" |
Гвинт #8-32 x 3/4" (100 шт.) |
275-1006 |
|
| 7/8" |
Гвинт #8-32 x 7/8" (100 шт.) |
275-1007 |
|
| 1" |
Гвинт #8-32 x 1000" (100 шт.) |
275-1008 |
|
| 1,25" |
Гвинт #8-32 x 1,250" (50 шт.) |
275-1009 |
|
| 1,5" |
Гвинт #8-32 x 1500" (50 шт.) |
275-1010 |
|
| 1,75" |
Гвинт #8-32 x 1750 дюймів (50 шт.) |
275-1011 |
|
| 2" | Гвинт #8-32 x 2000" (25 шт.) | 275-1012 | |
|
Спеціальний гвинт |
гвинт |
Гвинт 1/2" (50 шт.) |
275-1485 |
| Плече Гвинт |
#8-32 Гвинти з плечем (25 шт.) | 276-1408 | |
|
#6-32 Hex Drive |
1/4" |
Гвинт #6-32 x 1/4" (50 шт.) | 275-0659 |
| 1/2" |
Гвинт #6-32 x 1/2" (50 шт.) Стопорний гвинт #6-32 x 1/2" (100 шт.) |
275-1169 276-1958 |
