Сполучення контролера (2-го покоління) з мозком (2-е покоління) - IQ – Бібліотека VEX

Використовуєте VEX IQ (1-го покоління)? Дивіться цю статтю.

Виконайте наведені нижче кроки, щоб сполучити свій контролер VEX IQ (2-го покоління) з вашим (2-го покоління) Brain.

Примітка: після початкового сполучення Brain і Controller залишатимуться з’єднаними навіть після того, як обидва вимкнено та знову увімкнено.

Підготовка до бездротового сполучення

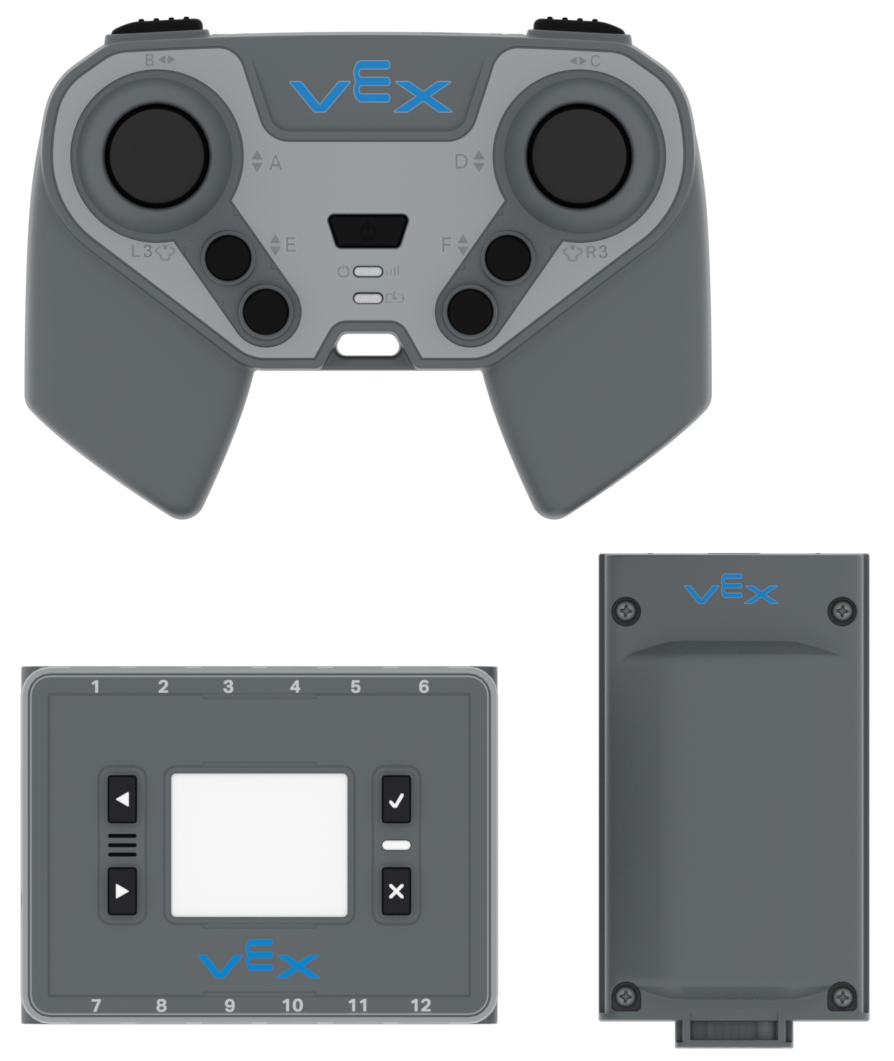

Контролер, мозок і батарея разом.

Зберіть наступні предмети

Заряджений контролер VEX IQ (2-го покоління).
- Перегляньте цю статтю , щоб дізнатися більше про те, як зарядити контролер (2-го покоління).
VEX IQ (2 покоління) Мозок
Заряджена батарея VEX IQ (2-го покоління).
- Перегляньте цю статтю , щоб дізнатися більше про те, як заряджати батарею (2-го покоління).

Мозок показано поруч із контролером, обидва з виділеним зеленим світлодіодним індикатором живлення, що вказує на те, що вони ввімкнені.

Увімкніть мозок і контролер

Встановіть батарею та натисніть кнопку Перевірити, щоб увімкнути мозок.

Натисніть кнопку живлення, щоб увімкнути контролер.

Світлодіодний індикатор Brain і світлодіодний індикатор Power/Link контролера мають горіти зеленим кольором, щоб показати, що вони ввімкнені.

Бездротове сполучення контролера та мозку

Перегляньте цю анімацію, щоб переглянути та виконайте наведені нижче кроки для бездротового з’єднання контролера та мозку.

Під час бездротового підключення світлодіодний індикатор Brain і світлодіодний індикатор живлення/з’єднання контролера повинні блимати зеленим кольором, показуючи, що вони підключені.

Кроки для підключення

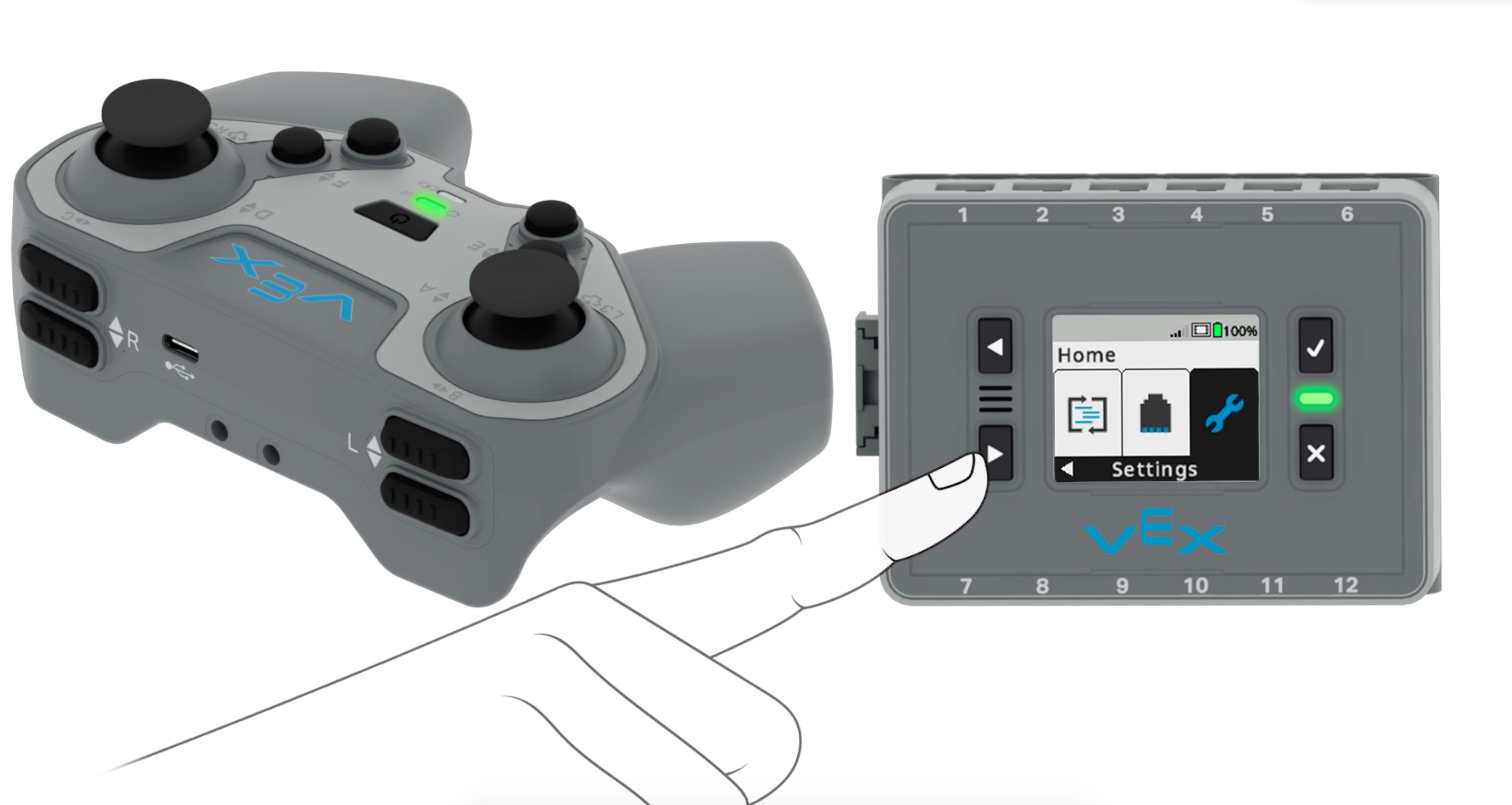

Мозковий екран відображається в головному меню з вибраним параметром «Налаштування». Параметри — це четвертий параметр у головному меню. Показано руку, яка натискає кнопку зі стрілкою вправо.

Крок 1: За допомогою кнопок зі стрілками перейдіть до Налаштувань.

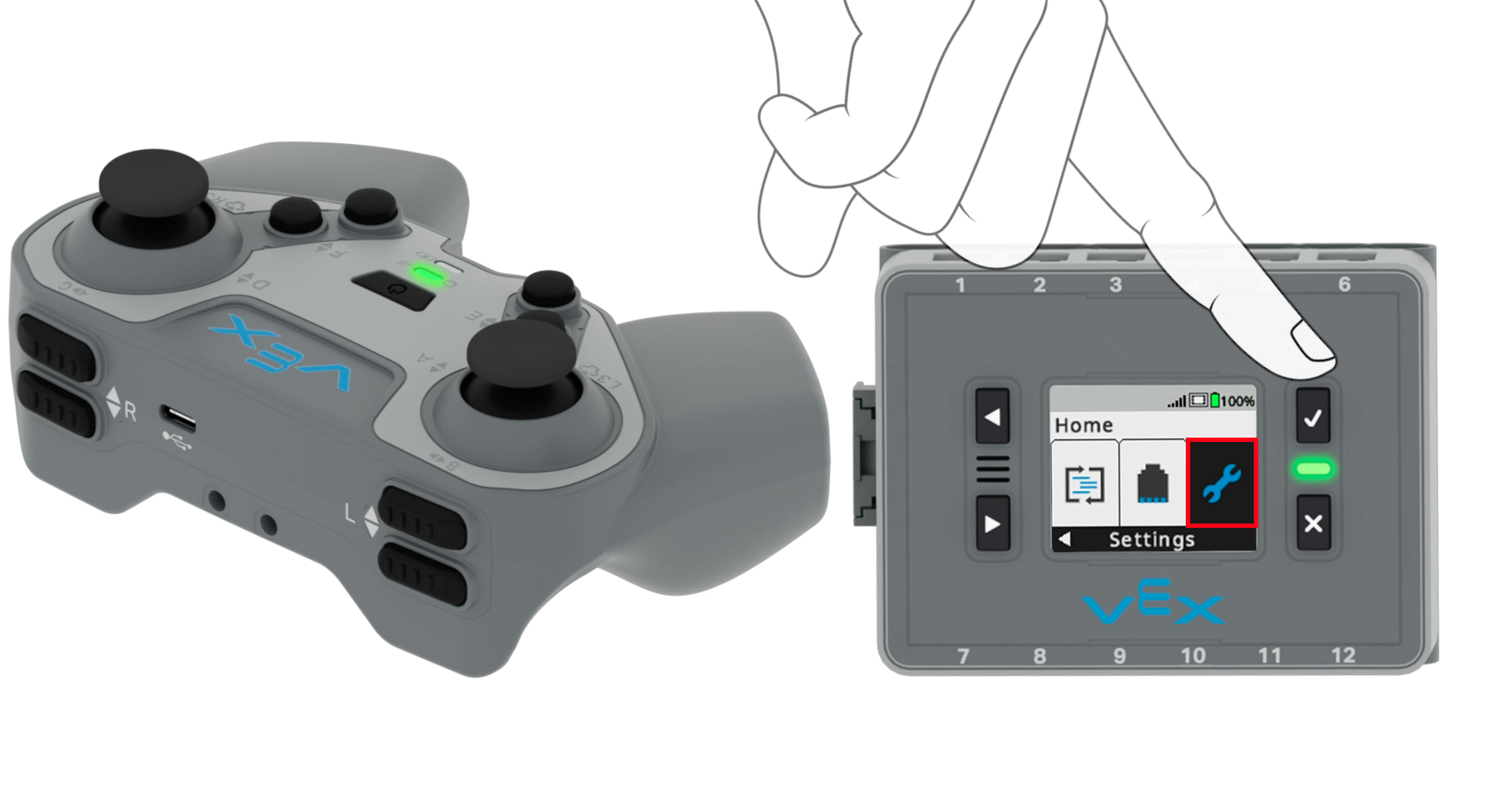

Мозковий екран відображається в головному меню з вибраним параметром «Налаштування». Показано руку, яка натискає кнопку Перевірити.

Крок 2: Натисніть кнопку Перевірити, щоб вибрати Налаштування.

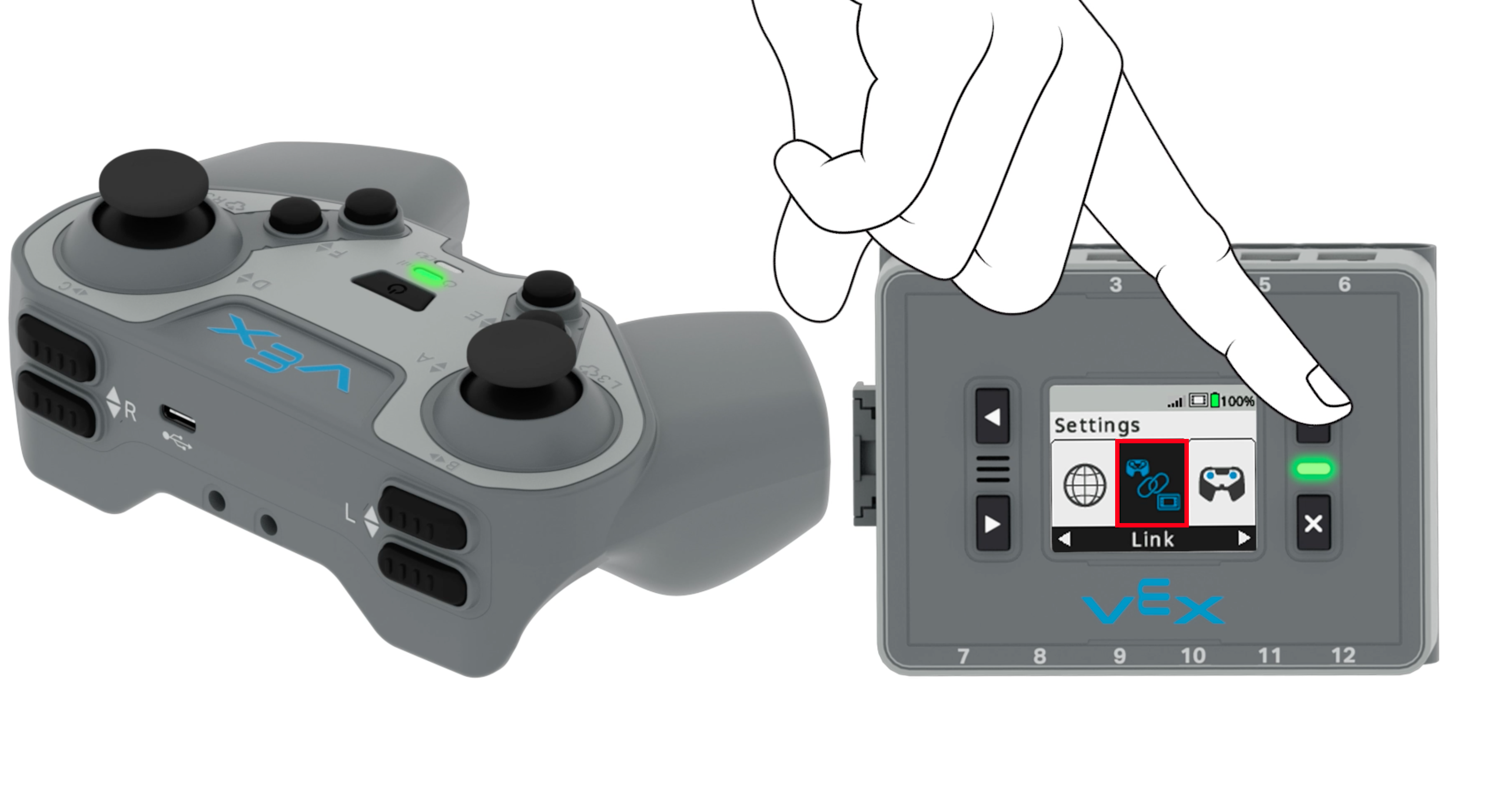

Мозковий екран відображається в меню налаштувань із вибраним параметром посилання. Посилання – це друга опція в меню налаштувань. Показано руку, яка натискає кнопку Перевірити.

Крок 3: Потім перейдіть до пункту Посилання та натисніть кнопку Перевірити, щоб вибрати.

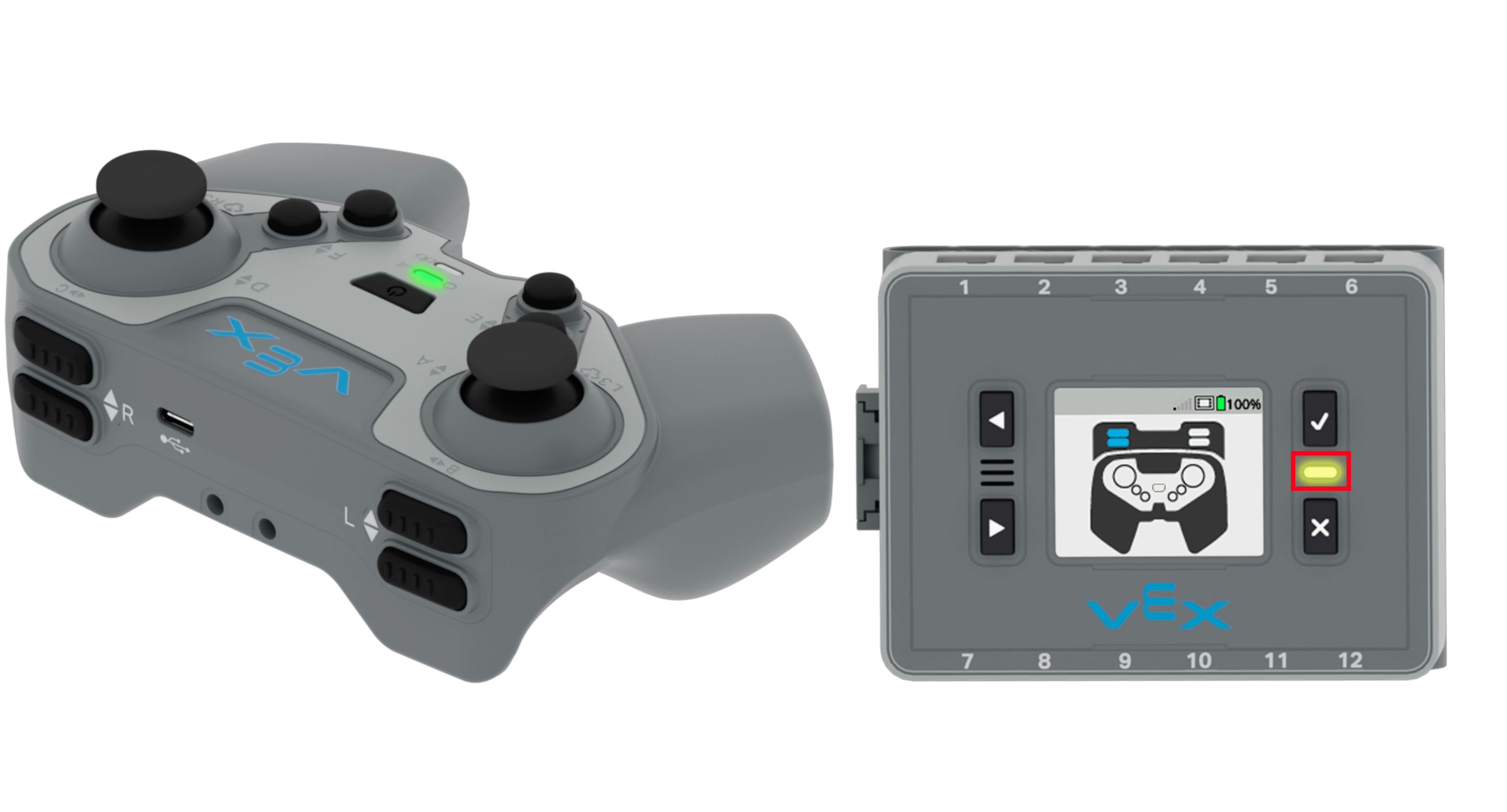

Екран головного мозку відображається після вибору параметра Link. На схемі показано контролер із виділеними кнопками L вгору та L вниз. Світловий індикатор Brain світиться жовтим і підсвічується.

Крок 4: Після вибору посилання відкриється екран створення пари. Світлодіодний індикатор Brain світитиметься жовтим під час підключення.

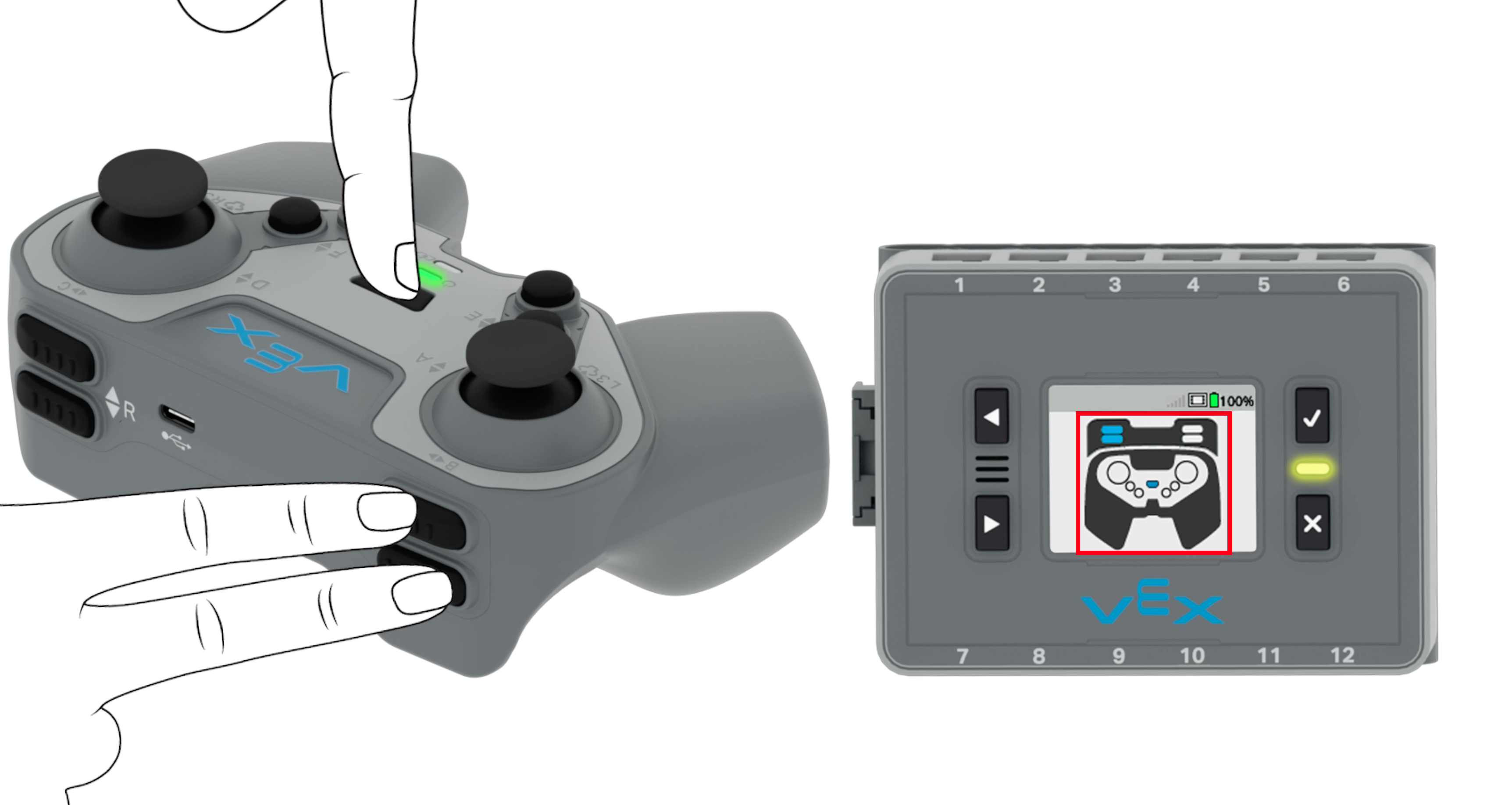

Екран головного мозку відображається після вибору параметра Link. На діаграмі показано контролер із виділеними кнопками L вгору, L вниз і живлення. Показано дві руки, які натискають виділені кнопки на контролері, який знаходиться поруч із мозком.

Крок 5: Натисніть кнопку живлення контролера 2 рази, утримуючи кнопки L-Up і L-Down, як показано на екрані Brain.

Примітка: Зверніть увагу на час, коли кнопка живлення блимає на екрані мозку. Спробуйте натиснути кнопку живлення контролера з однаковою частотою. Для цього може знадобитися більше однієї спроби.

Мозковий екран із виділеним значком контролера, який вказує на підключення. Мозок і контролер мають сяючі зелені світлодіоди, які підсвічуються.

Крок 6: Під час бездротового підключення ви побачите піктограму контролера на екрані мозку. Світлодіодний індикатор Brain і світлодіодний індикатор Power/Link контролера повинні блимати зеленим, щоб показати, що вони підключені.
