Перш ніж підняти свій дрон VEX AIR у небо, вам потрібно підготувати як дрон, так і контролер дрона VEX AIR. Виконайте наведені нижче кроки, щоб усе налаштувати та підготувати до польоту.

Зарядіть акумулятори та контролер

Спочатку зарядіть акумулятор дрона та контролер, щоб переконатися, що вони заряджені та готові до використання.

Заряджання акумулятора

Підключіть акумулятор до джерела живлення за допомогою порту USB-C. Перегляньте цю анімацію, щоб побачити, як кабель USB-C підключається до акумулятора.

Рекомендується використовувати USB-зарядний концентратор із чотирма короткими USB-кабелями (AC) для одночасної зарядки всіх чотирьох акумуляторів. Щоразу, коли використовується новий акумулятор, вставляйте розряджений акумулятор назад у зарядний пристрій, щоб завжди були під рукою заряджені акумулятори. Перегляньте цю статтю, щоб дізнатися, де у вашому комплекті знаходяться зарядні пристрої.

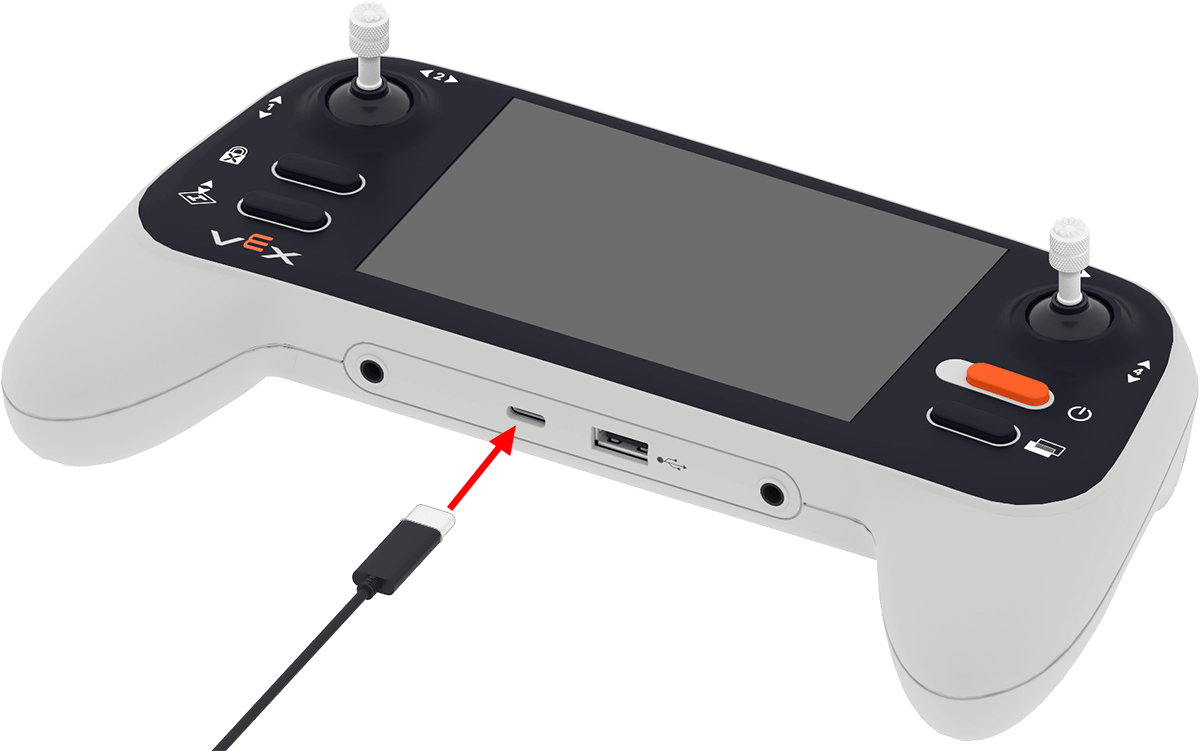

Кабель USB-C підключається до порту USB-C контролера.

Заряджання контролера

Підключіть контролер до джерела живлення або комп’ютера за допомогою USB-кабелю, підключеного до порту USB-C контролера. Індикатор блиматиме червоним під час заряджання.

Примітка: Контролер заряджатиметься швидше, якщо його підключити до джерела живлення. У комплект входять один USB-зарядний пристрій та довші USB-кабелі, що дозволяють заряджати як акумулятори, так і контролер від джерела живлення. Перегляньте цю статтю, щоб дізнатися, де у вашому комплекті знаходяться зарядні пристрої.

Оновіть прошивку

Після заряджання акумуляторів та контролера ви можете оновити прошивку, щоб забезпечити належну роботу дрона та контролера.

Контролер дрона VEX AIR зображений ліворуч з USB-кабелем, вставленим у порт USB-C, та підключеним до ноутбука праворуч.

Оновлення контролера

Підключіть контролер до комп'ютера за допомогою USB-кабелю. Виконайте кроки, описані в цій статті, щоб оновити прошивку контролера.

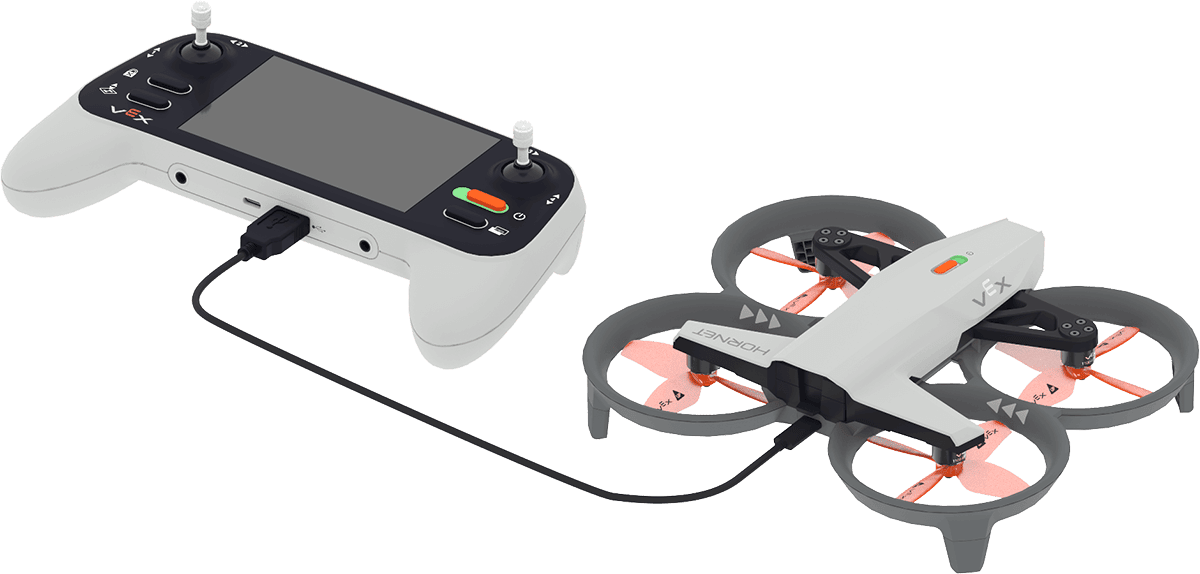

Контролер дрона VEX AIR ліворуч показано з кінцем кабелю USB-A, підключеним до дрона VEX AIR праворуч. Кінець кабелю USB-C підключається до задньої панелі дрона.

Оновлення дрона

Підключіть контролер до комп'ютера за допомогою USB-кабелю. Виконайте кроки, описані в цій статті, щоб оновити прошивку дрона.

Встановлення батарейок

Після заряджання акумулятора та оновлення прошивки ви готові вставити акумулятор у дрон VEX AIR:

На схемі показано акумулятор поруч із Hornet, зі стрілкою, яка вказує, що акумулятор слід розмістити у відсіку для акумулятора. Крупний план показує, що для правильного підключення значок стрілки на батареї має бути спрямований вгору.

Вставте акумулятор у дрон стрілкою вгору спрямованою вгору.

Примітка: Дрон автоматично ввімкнеться після встановлення акумулятора.

Встановіть джойстики контролера

Встановіть джойстики для легшого керування дроном під час польоту:

Показано задню частину контролера з двома джойстиками, що зберігаються у двох невеликих відсіках. Джойстики підсвічені, щоб показати, що їх необхідно зняти перед використанням.

Зніміть джойстики, що зберігаються на задній панелі контролера.

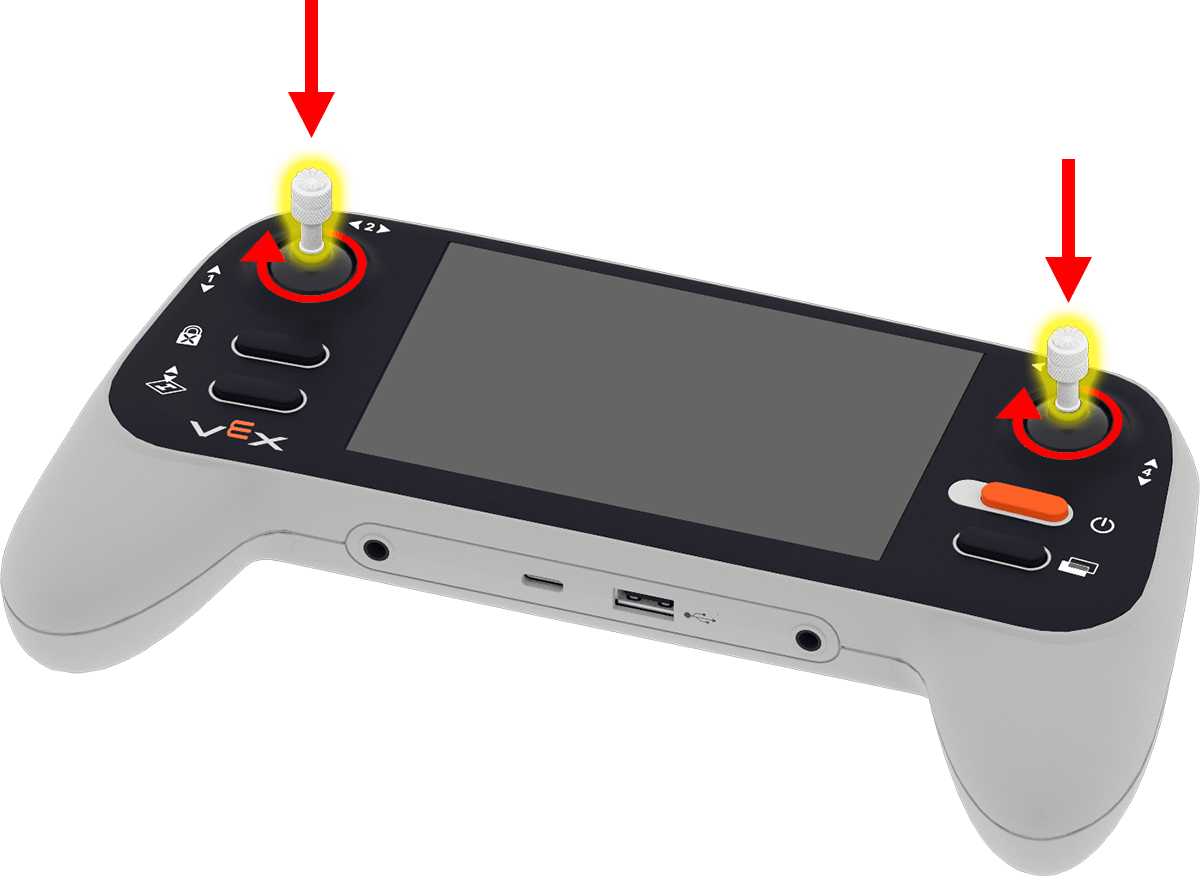

На схемі показано два джойстики, що вкручуються у відповідні тримачі на передній панелі контролера. З кожного боку екрана контролера є по одному тримачу джойстика, а стрілка вказує, що їх слід вкручувати за годинниковою стрілкою.

Вкрутіть кожен джойстик у його тримач на передній панелі контролера, повертаючи його за годинниковою стрілкою.

Сполучення дрона та контролера

Далі, з’єднайте контролер з дроном, щоб вони могли спілкуватися під час польоту:

Увімкніть контролер, натиснувши та утримуючи кнопку Живлення , доки світлодіодний індикатор не почне блимати білим, потім відпустіть. Ця анімація показує, як цей процес використовується для ввімкнення контролера. Після завершення увімкнення контролера його світлодіодний індикатор змінить колір на один із двох:

Зелений — заряд батареї контролера перевищує 20%.
Червоний — заряд батареї контролера становить 20% або менше.

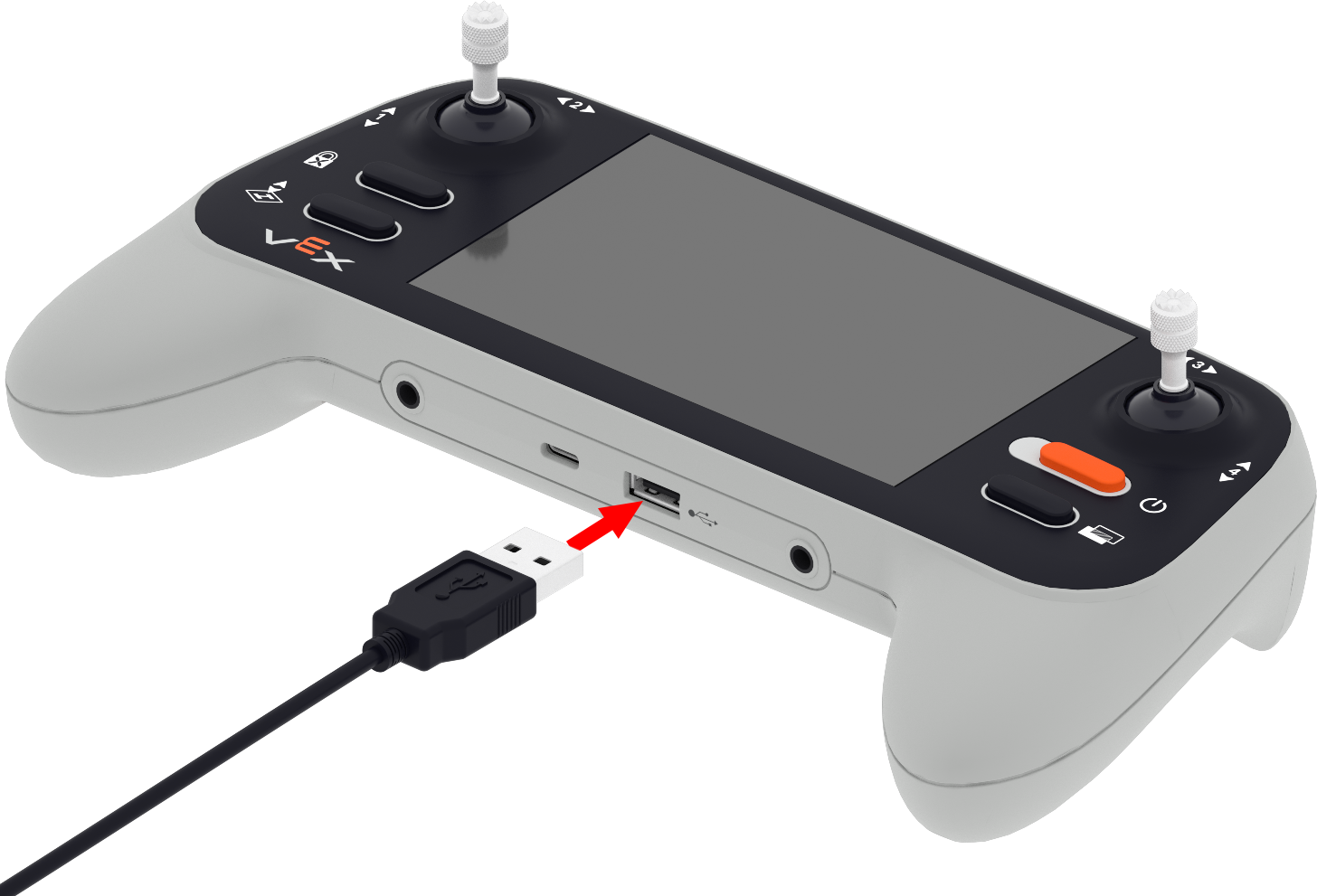

Кабель USB-A підключається до порту USB-A контролера.

Підключіть кабель USB-A до порту USB-A контролера.

Інший кінець кабелю підключається до порту USB-C Hornet.

Підключіть інший кінець до порту USB-C дрона.

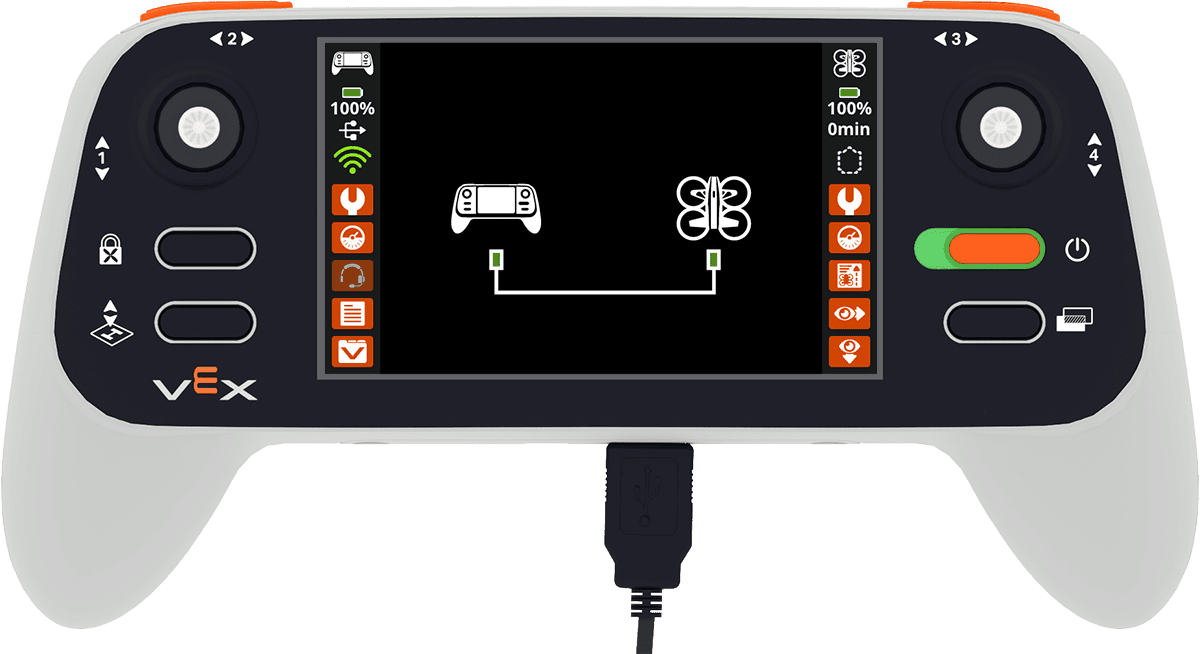

Контролер показано увімкненим та з підключеним до дрона кабелем USB-A. На екрані є значок дротового з’єднання, який показує кабель, що використовується для підключення контролера до дрона.

Зображення дротового з’єднання ненадовго з’явиться на екрані, коли контролер почне сполучення з дроном. Піктограма USB також з’явиться ліворуч, коли контролер підключено до дрона.

Щойно обидва світлодіодні індикатори на контролері та дроні почнуть блимати, а на екрані контролера з'явиться пряма трансляція з переднього датчика зору дрона, це означає, що сполучення було успішно завершено. Ця анімація показує процес сполучення.

Ваш дрон VEX AIR тепер готовий до польоту!
