Поле на ігровому майданчику V5RC Spin Up у VEXcode VR має такі ж розміри та налаштування, як і поле для особистого матчу навичок у грі V5RC Spin Up Competition 2022-2023 років. Ця інформація може бути корисною під час створення проектів у V5RC Spin Up для VEXcode VR.

Макет поля V5RC Spin Up з ігровими елементами та стартовими позиціями для роботів

Розміри поля

Макет поля V5RC Spin Up у VEXcode VR Playground

Кожна плитка на полі має розмір 600 мм на 600 мм (~24 дюйми на 24 дюйми).

Робочий простір VEXcode VR блокує для програмування віртуального робота на ігровому майданчику Spin Up

Поле має шість повних плиток завдовжки.

Загальна довжина поля становить 3,65 м (~12 футів).

Схема поля Spin Up для змагань V5RC

Поле має ширину шість повних клітинок.

Загалом, ширина поля становить 3,65 м (~12 футів).

Примітки щодо вимірювань:

Крупний план секції плиток поля зі стрілкою, що вказує на краї плитки та простягається між двома сторонами.

Кожне повне вимірювання плитки починається і закінчується на краю плитки.

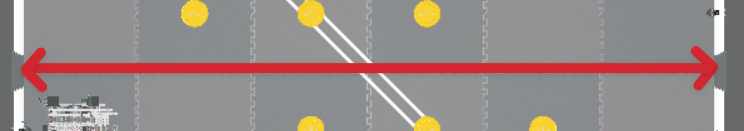

Крупний план центрального поперечного перерізу поля зі стрілкою, що з'єднує два внутрішні краї стін поперек центру поля.

Загальні вимірювання поля починаються та закінчуються на внутрішньому краю периметра поля.

Координати поля

У грі V5RC Spin Up у VEXcode VR віртуальний Hero Bot Disco оснащений GPS-датчиком, який повідомляє про своє місцезнаходження та кут. GPS-датчик повідомляє координати (X, Y) центру обертання робота на полі в міліметрах або дюймах. Це можна використовувати для програмування Disco для руху до певних місць та навігації по полю обертання V5RC у VEXcode VR, використовуючи зворотний зв'язок від датчиків замість встановлених відстаней.

Поле для розкручування зі стартовими позиціями, розташуванням роликів та елементами підрахунку очок для V5RC.

Поле в V5RC Spin Up у VEXcode VR коливається приблизно від -1800 мм до 1800 мм для положень X та Y.

Центральне положення, або початок координат (0,0), розташоване в центрі Поля.

Робочий простір VEXcode VR з ігровим майданчиком Spin Up та віртуальним роботом для практики програмування

Ігрові об'єкти на полі V5RC Spin Up у VEXcode VR мають такий самий розмір і знаходяться в тому ж місці, що й поле для особистого матчу навичок у грі V5RC Spin Up Competition 2022-2023 років.

Дивіться цю статтю для отримання додаткової інформації про розташування ігрових елементів на Полі.

Див. посібник з гри V5RC Spin Up для отримання додаткової інформації про конкретні елементи гри.
