Консоль друку дозволяє користувачеві відображати повідомлення, повідомляти про значення датчиків або представляти дані з проектів VEXcode 123. Консоль друку також дозволяє користувачам зберігати результати друку як текстовий файл.

Консоль друку також можна використовувати для відображення інформації про процес, надаючи візуальні підказки, які дозволяють користувачеві бачити, що відбувається в проекті VEXcode 123 у певний момент часу, таким чином створюючи візуальний зв’язок між проектом і діями 123 робот.

Як відкрити консоль друку

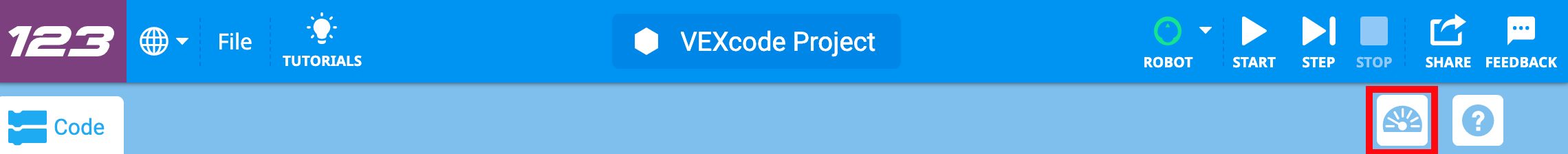

Панель інструментів VEXcode 123 із піктограмою монітора, виділеною ліворуч від піктограми довідки.

Консоль друку розташована на моніторі 123. Щоб відкрити Print Console, виберіть піктограму Monitor Display поруч із Help.

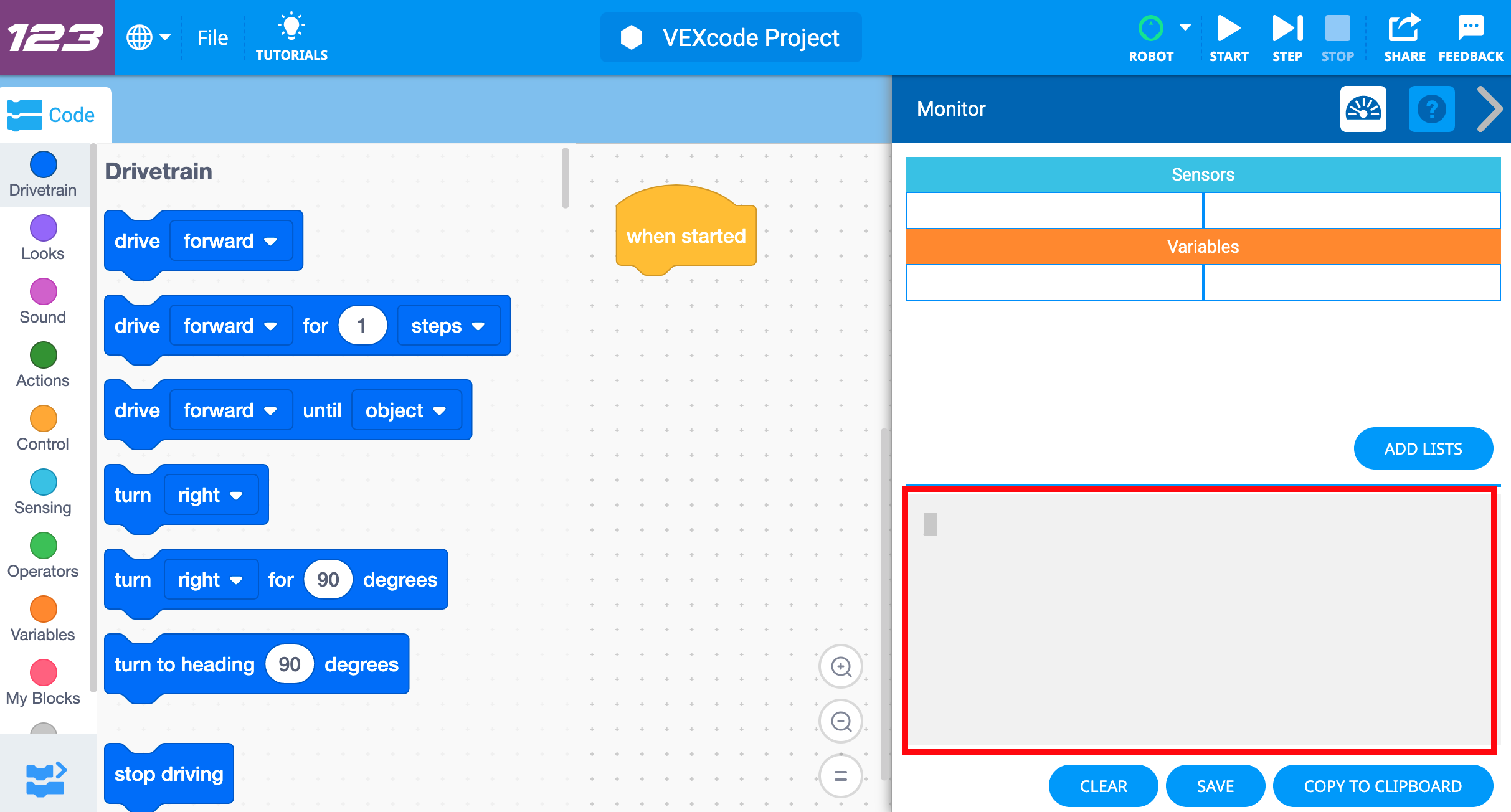

Відкрийте меню «Дисплей монітора» з виділеною нижче консоллю друку.

Після вибору відкриється дисплей монітора. Консоль друку знаходиться внизу.

Як використовувати консоль друку в проекті

Подивіться на блоки, які запускають консоль друку

Панель інструментів VEXcode 123 із показаною та виділеною категорією блоків Looks.

Спеціалізовані блоки з категорії «Вигляд» використовуються в проекті VEXcode 123 для запуску консолі друку. Ці блоки друкують слова, числа, значення змінних, обчислення оператора або значення, отримані від датчика.

Функція довідки у VEXcode 123 надає додаткову інформацію про ці та інші блоки програмування. Перегляньте цю статтю, щоб дізнатися, як отримати доступ до функції довідки.

Використовуйте блоки перегляду за допомогою консолі друку в проекті

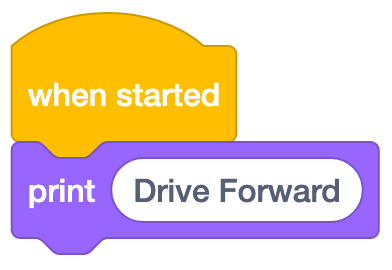

VEXcode 123 Блокує проект із блоком «Коли розпочато», за яким слідує блок «Друк», який читає «Друкувати вперед».

Використовуйте блоки Look у проекті, щоб надрукувати повідомлення або відобразити дані в Print Console. Щоб використовувати блоки Print, виберіть потрібний блок Look і додайте його до проекту.

Панель інструментів VEXcode 123 із піктограмою «Пуск», виділеною між піктограмами «Робот» і «Крок».

Запустіть проект, вибравши «Почати» на панелі інструментів VEXcode 123.

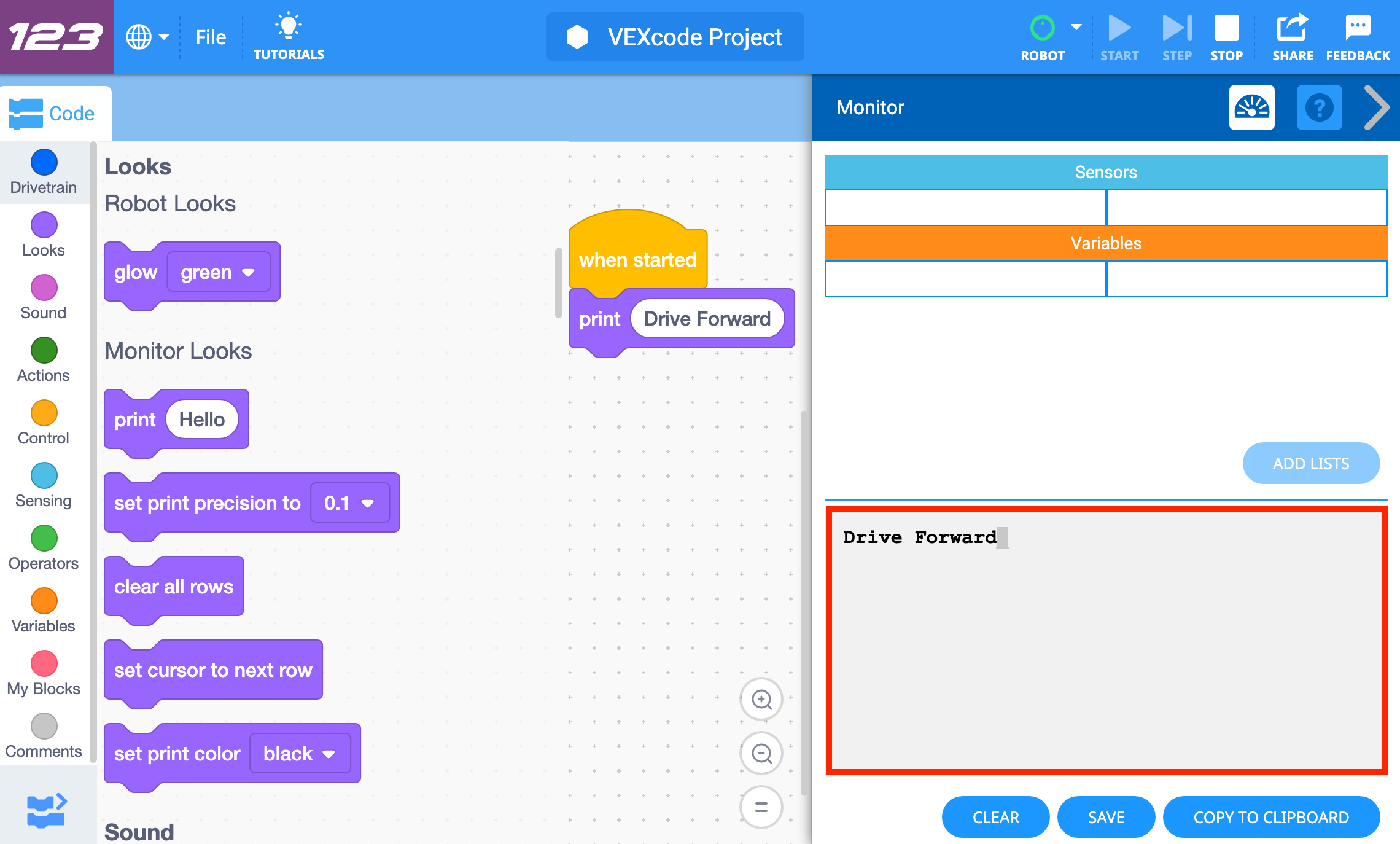

Відкриється меню консолі друку, і в консолі друкуються та підсвічуються слова «Вперед».

Після вибору «Почати» проект запуститься, а текст «Друк» або запрограмовані значення з’являться на консолі друку, як це продиктовано проектом VEXcode 123.

Очистити рядки в консолі друку

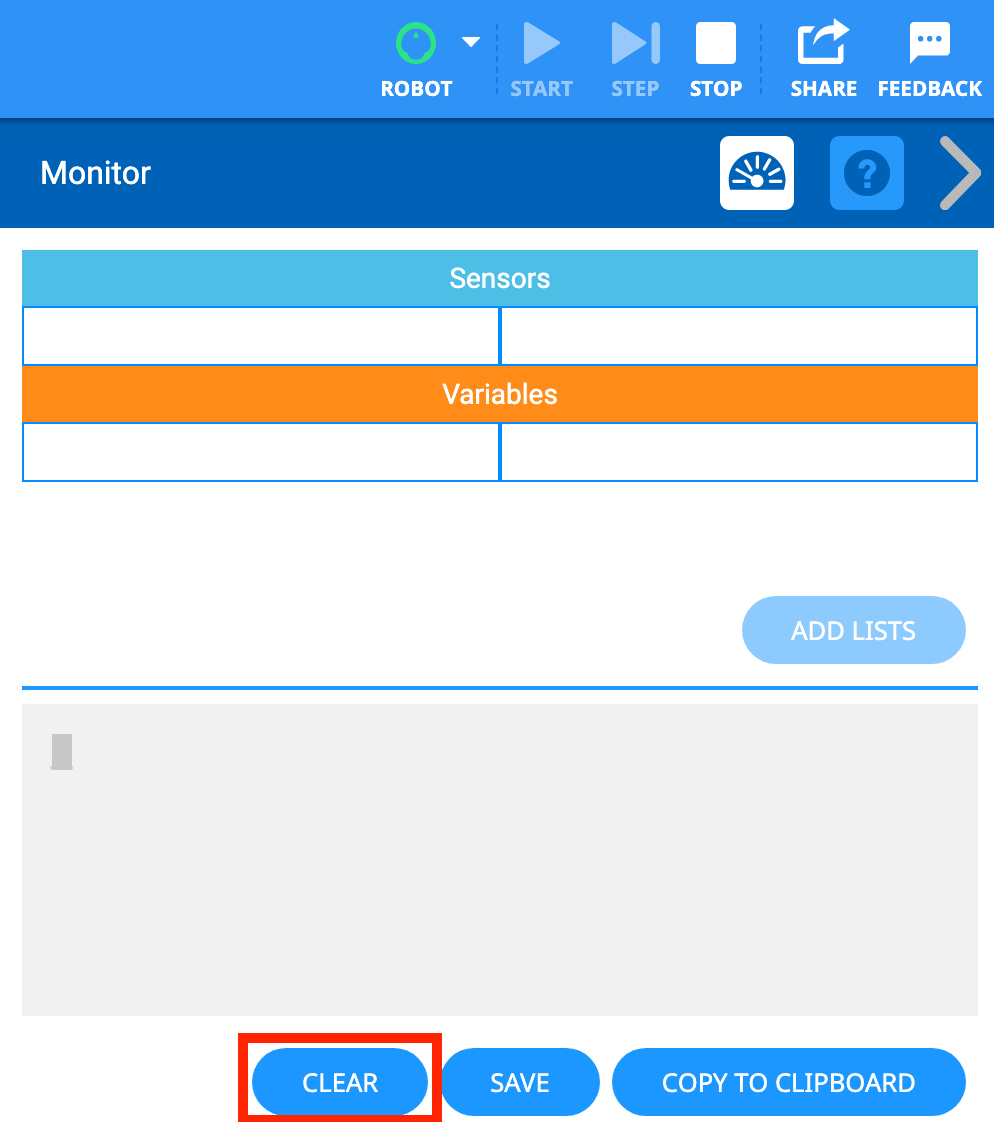

Відкрийте меню консолі друку за допомогою виділеної нижче кнопки «Очистити».

Є два способи очистити всю інформацію з Print Console. Перший спосіб повністю очистити весь текст – це вибрати кнопку «Очистити» у нижньому правому куті консолі друку.

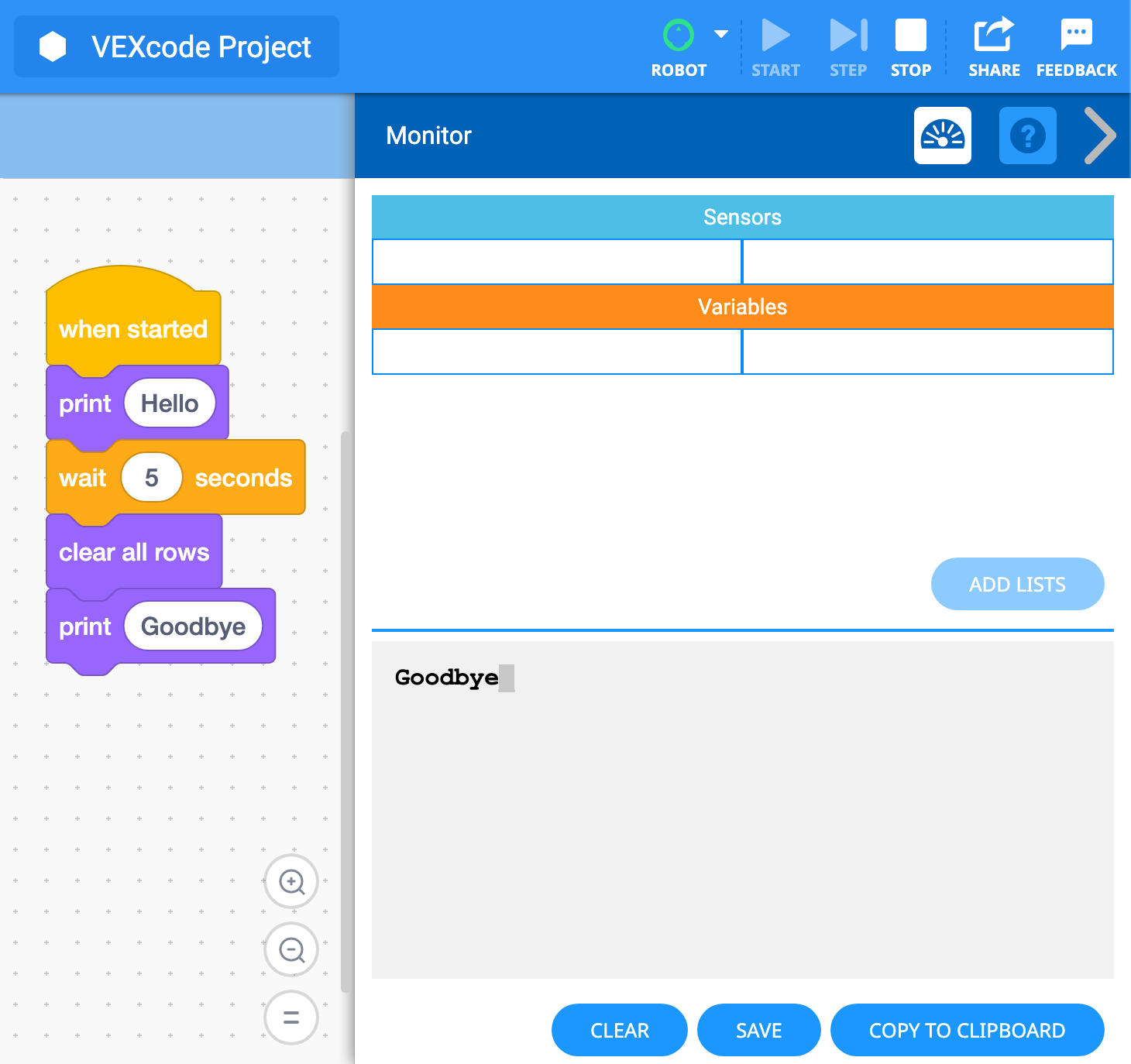

VEXcode 123 блокує проект у робочій області, показаній поруч із відкритою консоллю друку. Проект blocks надрукує слово «Привіт», зачекає 5 секунд, очистить консоль друку, а потім надрукує слово «До побачення». Після запуску проекту у відкритій консолі друку відображається лише слово «До побачення».

Іншим способом очищення консолі друку є використання блоку [Очистити всі рядки]. Додайте до проекту блок [Очистити всі рядки], щоб видалити всі рядки в консолі друку. У цьому проекті «Hello» друкуватиметься на консолі друку. Через 5 секунд усі рядки буде очищено. Після цього на консолі друку буде надруковано «До побачення».

Зберегти з Print Console

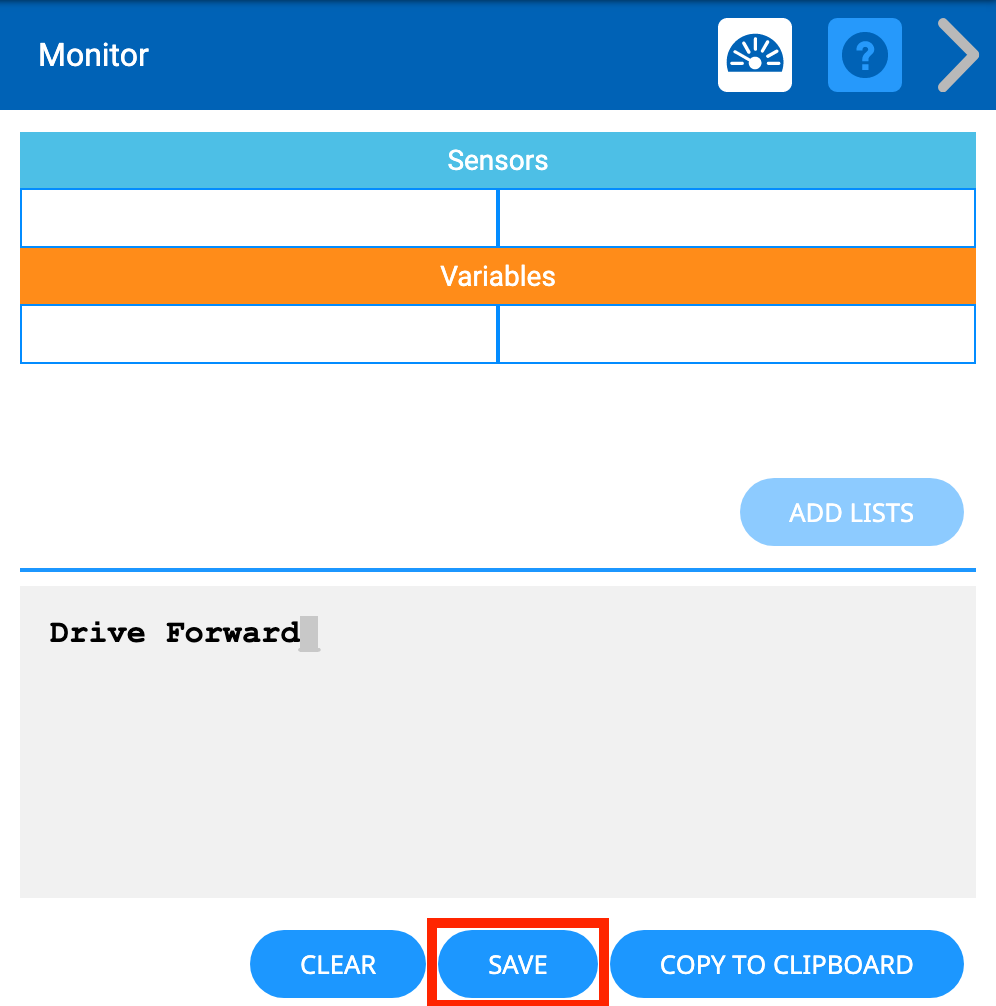

Меню Print Console відкрито з надрукованим словом «Drive Forward» і кнопкою «Зберегти», виділеною нижче.

Інформацію з Print Console легко зберегти на своєму пристрої. Виберіть «Зберегти» у нижньому правому куті консолі друку, щоб зберегти весь текст як файл .txt.

Текстовий файл із назвою "VEXcode Project Logs.txt" відображається завантаженим на пристрій користувача.

Після вибору кнопки «Зберегти» файл буде автоматично збережено в папку «Завантаження» на вашому пристрої як файл .txt.

Примітка: файл не зберігає надруковані кольори.

Приклади проектів за допомогою Print Console

Звіт про змінні значення та дані в проекті

Консоль друку можна використовувати для звіту про значення змінних у окремі моменти проекту. Використовуйте консоль друку, щоб надрукувати значення «myVariable» або показати, скільки разів проект проходить через цикл.

Звіт про визначення значень і даних у проекті

Дані, зібрані Print Console, дозволяють користувачеві бачити цінну інформацію про процеси проекту, включаючи 123 дані про місцезнаходження робота та інформацію про датчики. Коли спрацьовує блок [Print], його можна запрограмувати на відображення інформації, отриманої в даний момент.

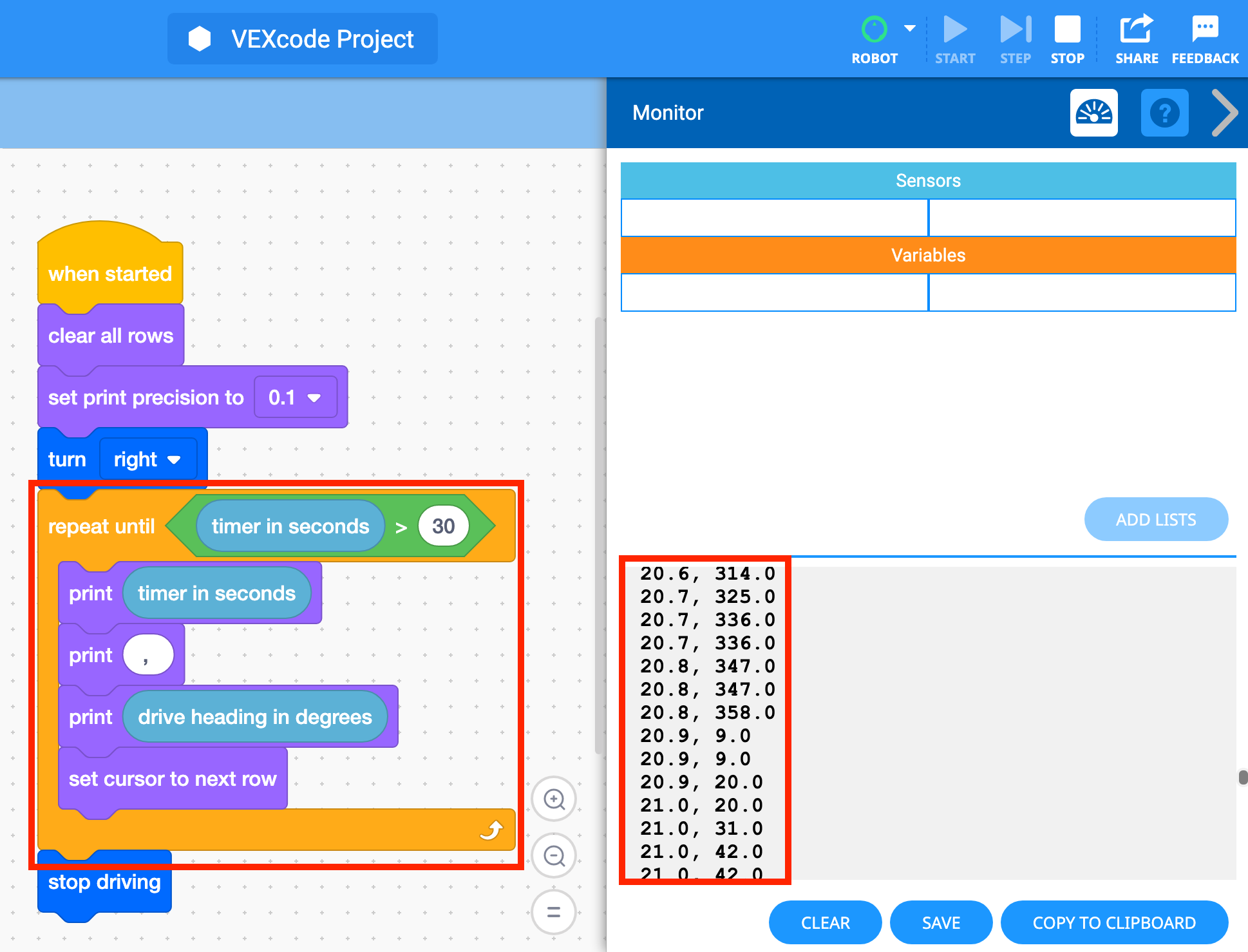

У наступному проекті Print Console відображає інформацію, яку повідомляють 123 датчики робота, як це передбачено блоками Look і Sensing у проекті. Ця інформація включає в себе зміни курсу приводу в градусах в окремі моменти, коли проект виконується і робот 123 повертає праворуч.
