Використання батареї VEX GO – Бібліотека VEX

Акумулятор забезпечує роботу всіх двигунів, датчиків і мозку.

Зарядка батареї

Зарядка батареї за допомогою кабелю USB-C, підключеного до зарядного порту.

Щоб зарядити батарею, під’єднайте батарею до джерела живлення за допомогою кабелю USB-C, який входить у комплект VEX GO.

Примітка: кожен комплект VEX GO поставляється з кабелем для заряджання USB-C, але лише пакет VEX GO Classroom Bundle постачається з адаптером змінного струму.

Світлові індикатори на акумуляторі

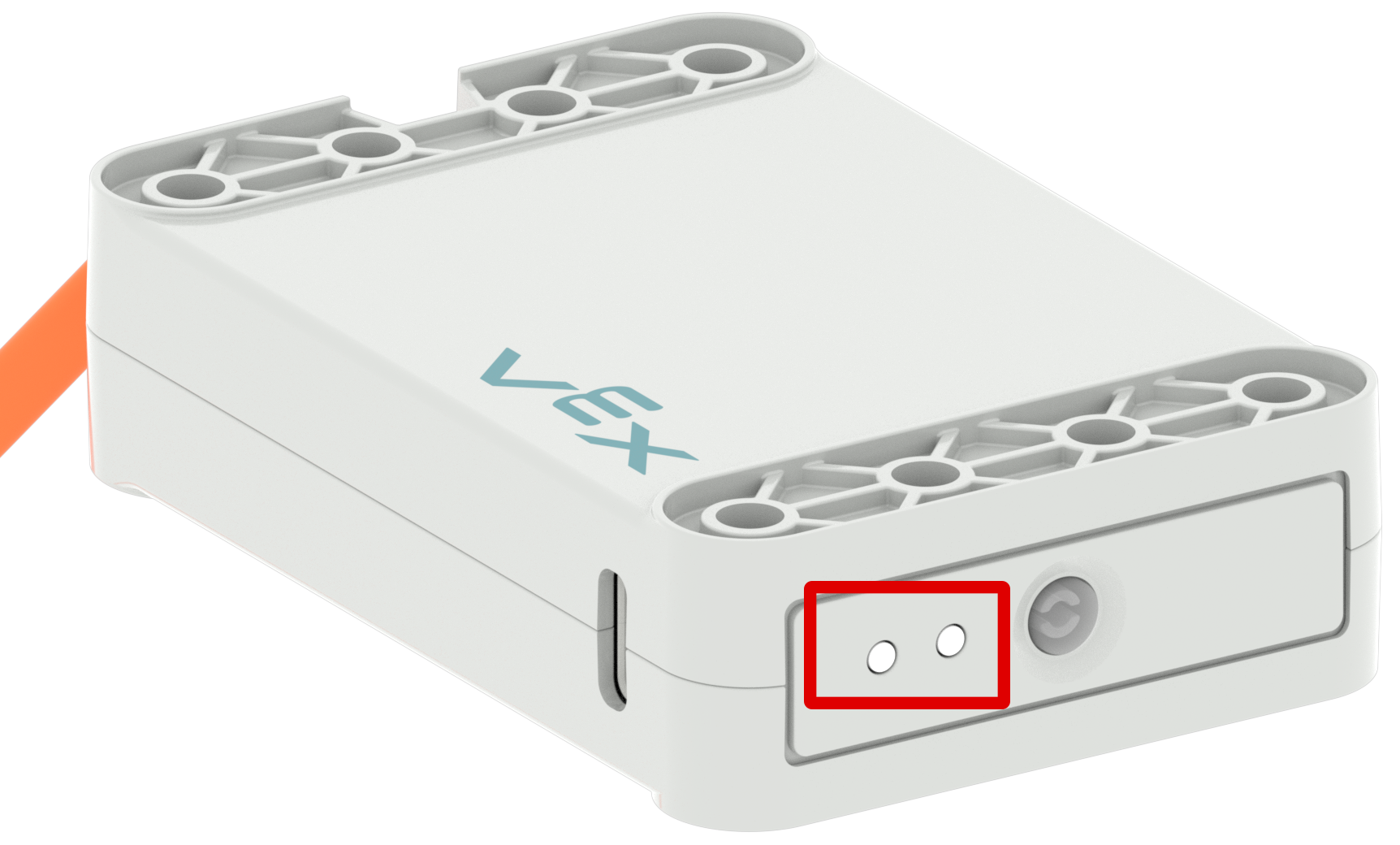

Два індикатори батареї біля зарядного порту виділено червоним полем.

Збоку від батареї є два індикатори, які вказують на стан батареї.

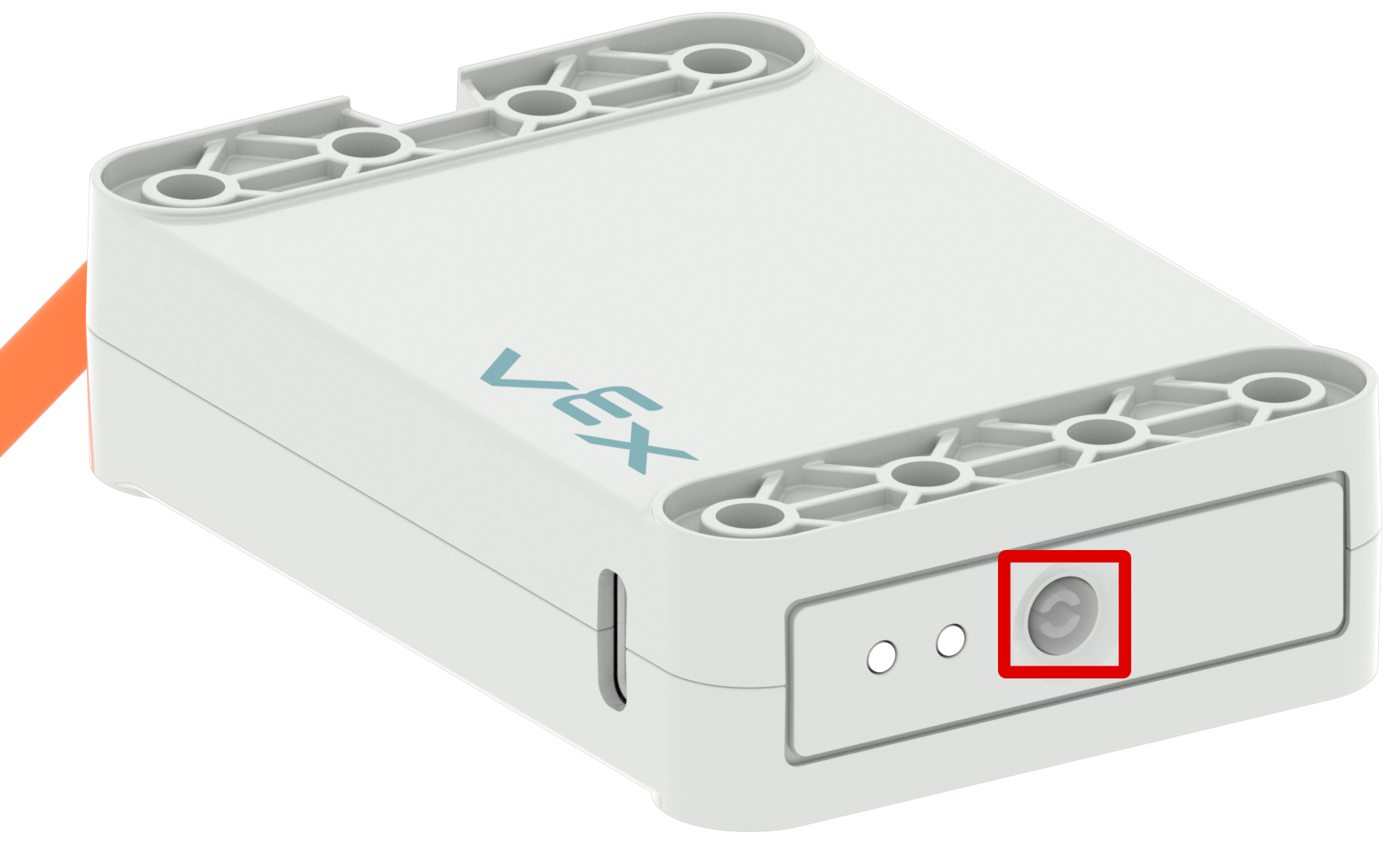

Кнопка індикатора живлення батареї біля індикаторів виділена червоним полем.

Натискання кнопки поруч з індикаторами на батареї покаже поточний стан.

Акумулятор із двома світловими індикаторами, що світяться зеленим, вказуючи на те, що він повністю заряджений.

Два зелених індикатора вказують на те, що батарея повністю заряджена (75-100%).

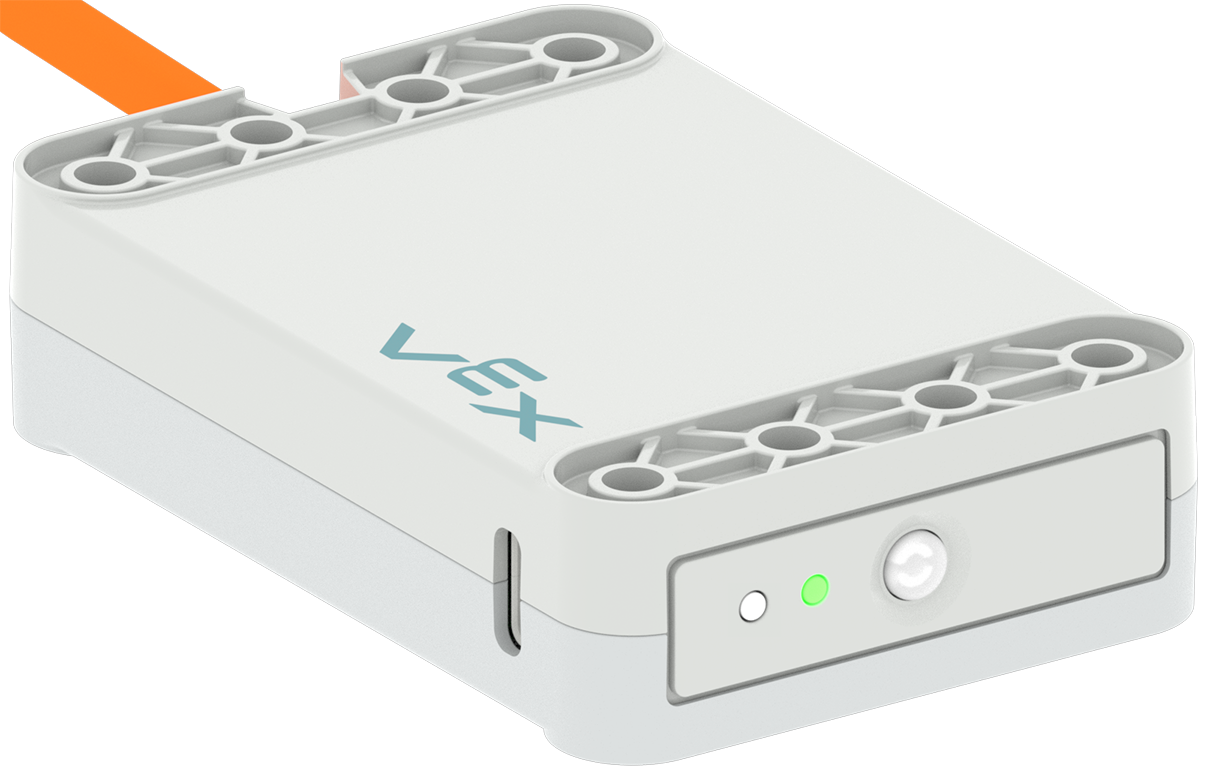

Акумулятор, лише один із двох індикаторів якого світиться зеленим, вказуючи на те, що він частково заряджений.

Один зелений індикатор означає, що батарея частково заряджена (25-75%).

Акумулятор, один із двох індикаторів якого горить червоним, вказуючи на низький рівень заряду.

Один червоний індикатор вказує на низький рівень заряду батареї (0-25%).

Коли батарея активно заряджається

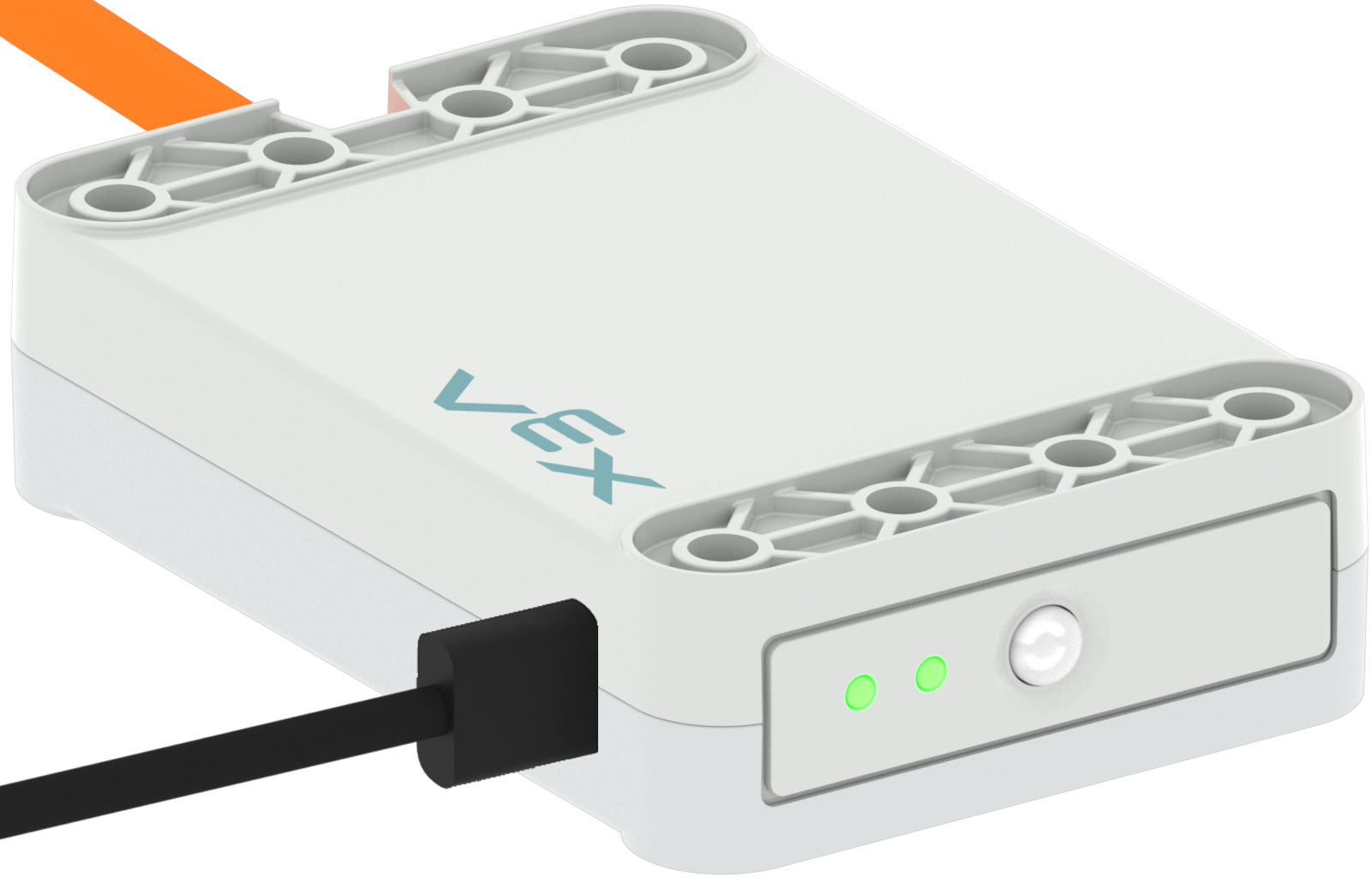

Зарядка батареї за допомогою кабелю USB-C, підключеного до зарядного порту. Два світлові індикатори світяться зеленим, що вказує на те, що пристрій повністю заряджено.

Два зелених індикатора вказують на те, що батарея повністю заряджена.

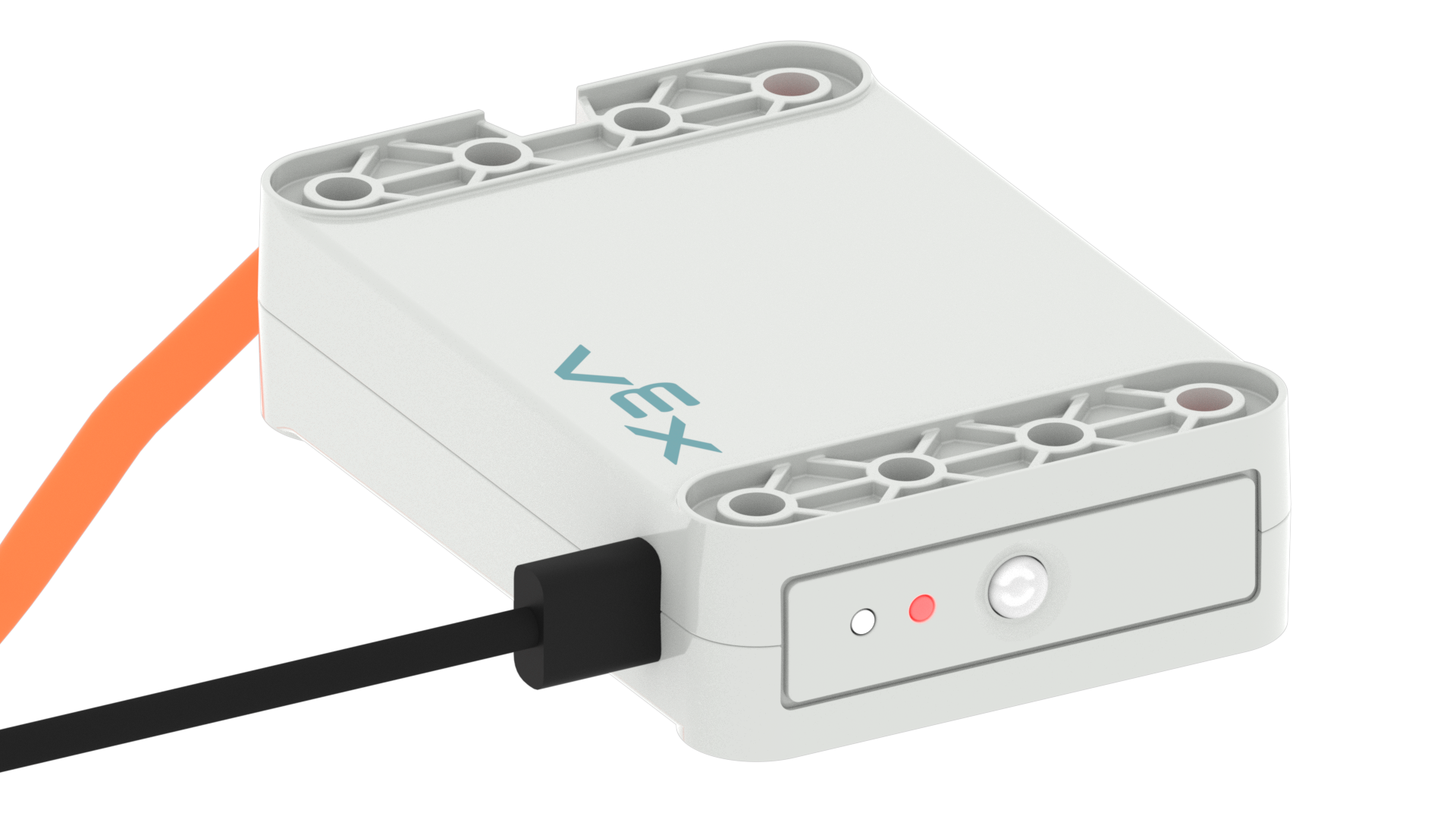

Зарядка батареї за допомогою кабелю USB-C, підключеного до зарядного порту. Один із двох світлових індикаторів світиться червоним, вказуючи на те, що він не повністю заряджений.

Один червоний індикатор означає, що батарея активно заряджається, але не повністю заряджена.

Примітка: навіть якщо одне червоне світло вказує на те, що батарея активно заряджається, це не обов’язково означає, що рівень батареї становить 0%. Щоб побачити поточний рівень заряду батареї, від'єднайте батарею від зарядного пристрою та натисніть кнопку поруч із світловими індикаторами. Ви все ще можете використовувати батарею, поки є достатній заряд.

Підключення батареї

Акумулятор зі з’єднувальним кабелем, підключеним до гнізда для акумулятора на Brain.

Акумулятор можна підключити до мозку або комутатора для живлення двигунів і датчиків.

Щоб підключити батарею до мозку, перегляньте статтю Використання VEX GO Brain.

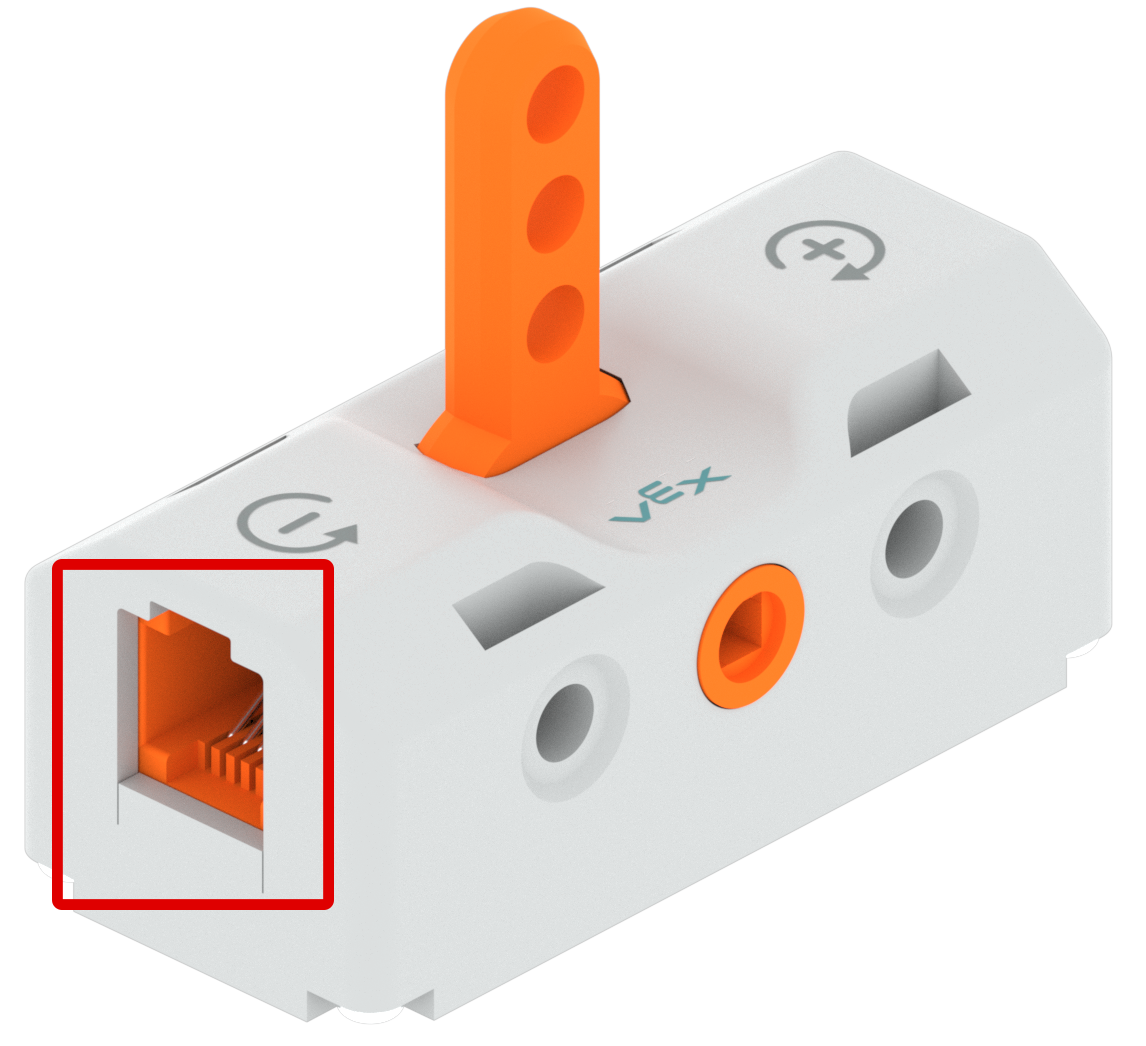

Комутатор із портом батареї, виділеним червоним полем.

Щоб під’єднати батарею до комутатора, знайдіть помаранчевий порт акумулятора на комутаторі.

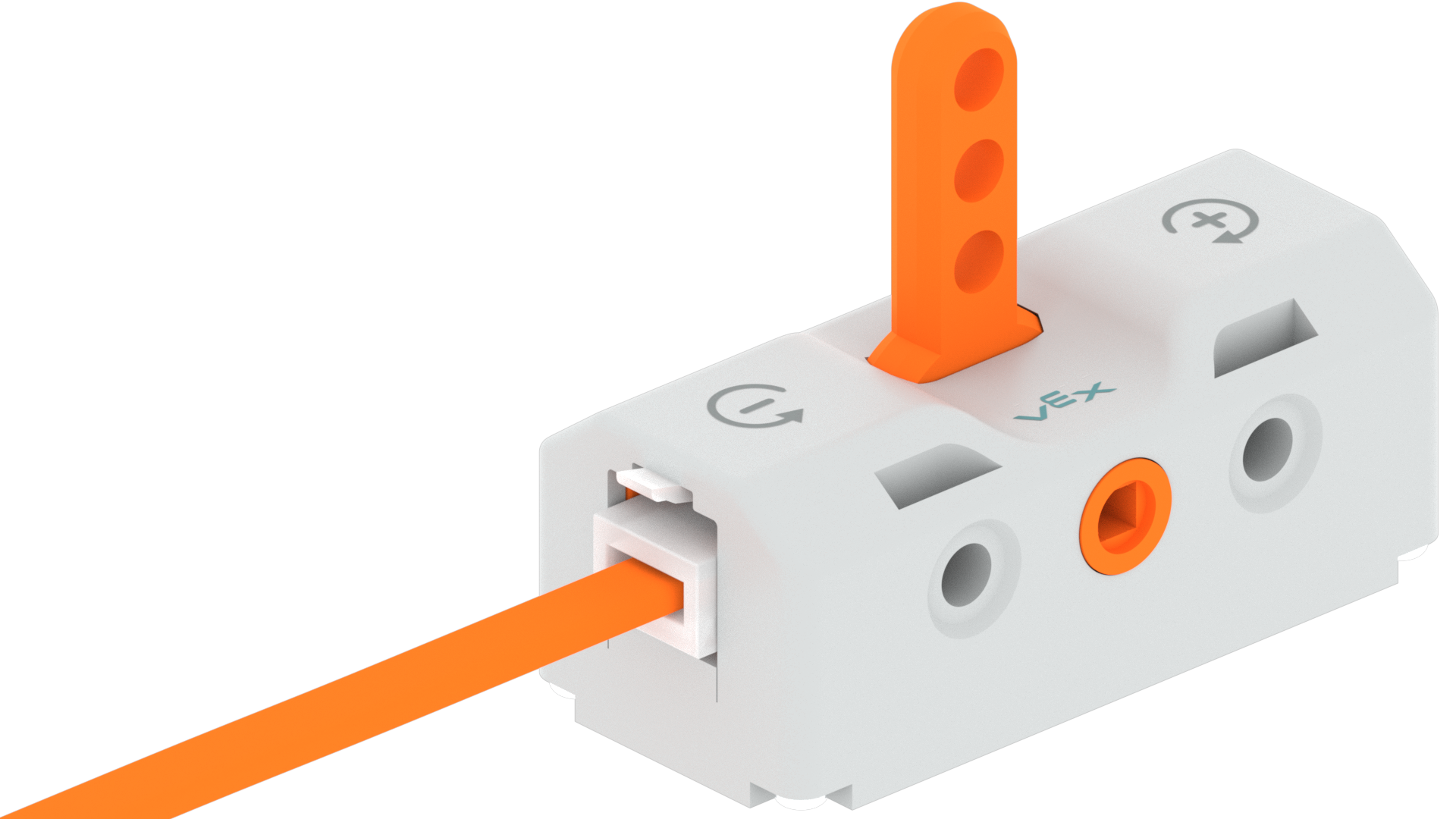

Комутатор із кабелем акумулятора, підключеним до порту акумулятора для живлення.

Підключіть батарею до комутатора, вставивши помаранчевий кабель батареї в помаранчевий порт батареї на комутаторі.

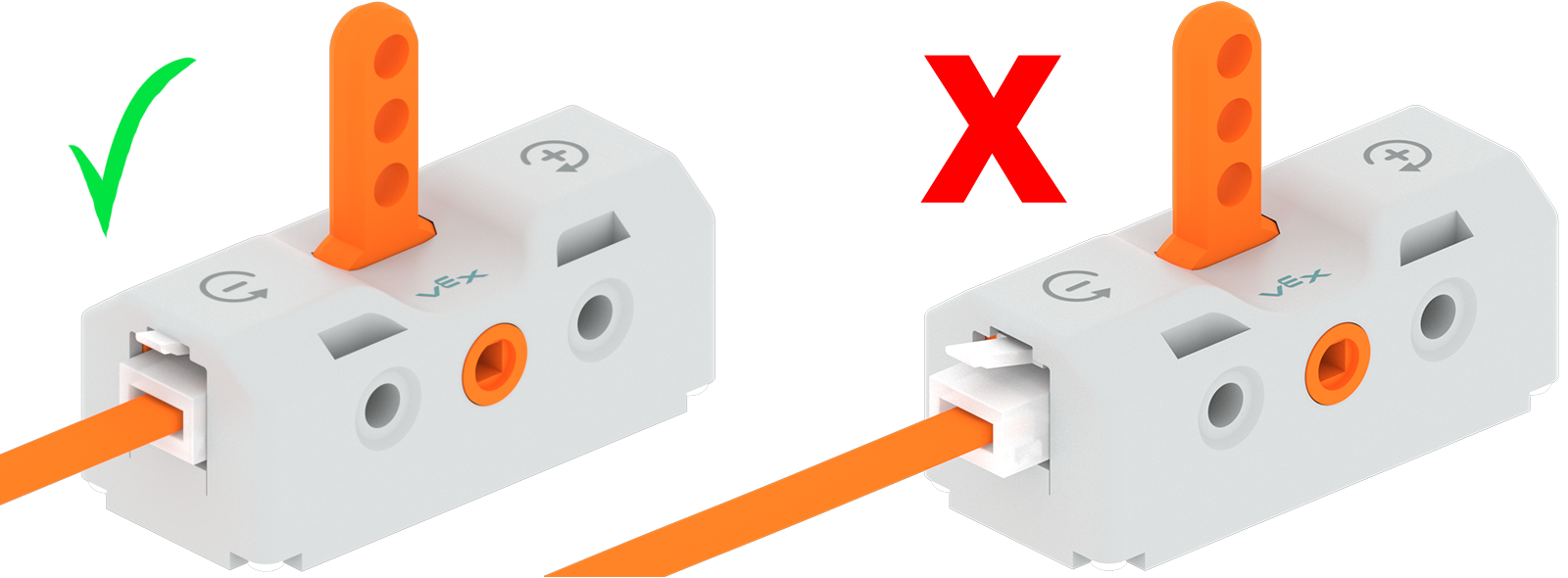

Діаграма двох частин комутатора з кабелями акумулятора, підключеними до їхніх портів акумулятора для їх живлення. Ліворуч кабель батареї під’єднано повністю та є зелена позначка, тоді як праворуч кабель батареї під’єднано лише частково та є червоний X.

Переконайтеся, що помаранчевий кабель батареї повністю вставлено в помаранчевий порт батареї на комутаторі. Звук «клацання» гарантує, що кабель повністю вставляється в порт.

Термін служби батареї

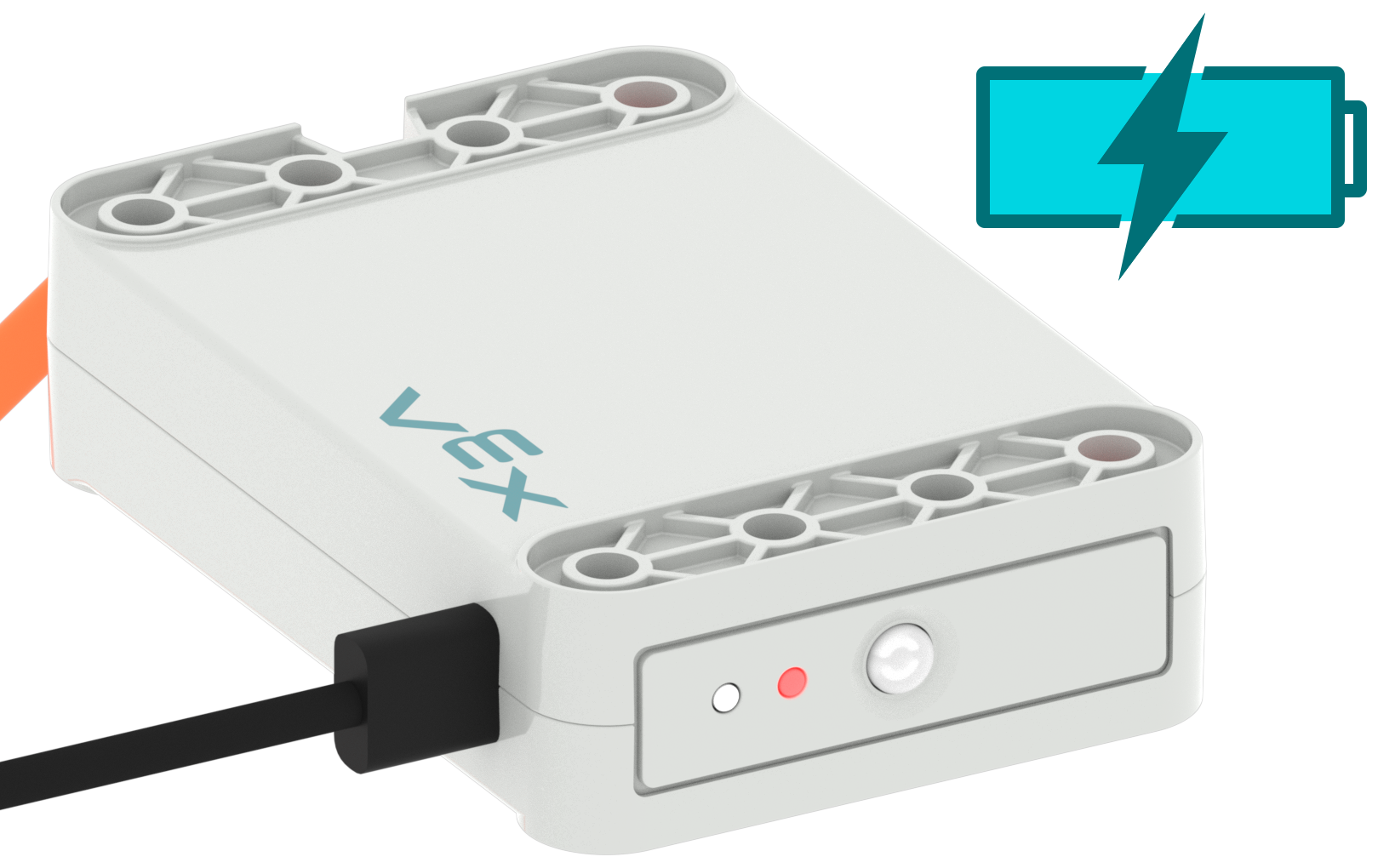

Заряджання батареї за допомогою кабелю USB-C, підключеного до зарядного порту, із значком батареї, який ілюструє, що для повної зарядки потрібно 3,5 години.

Щоб повністю зарядити акумулятор, потрібно приблизно 3,5 години.

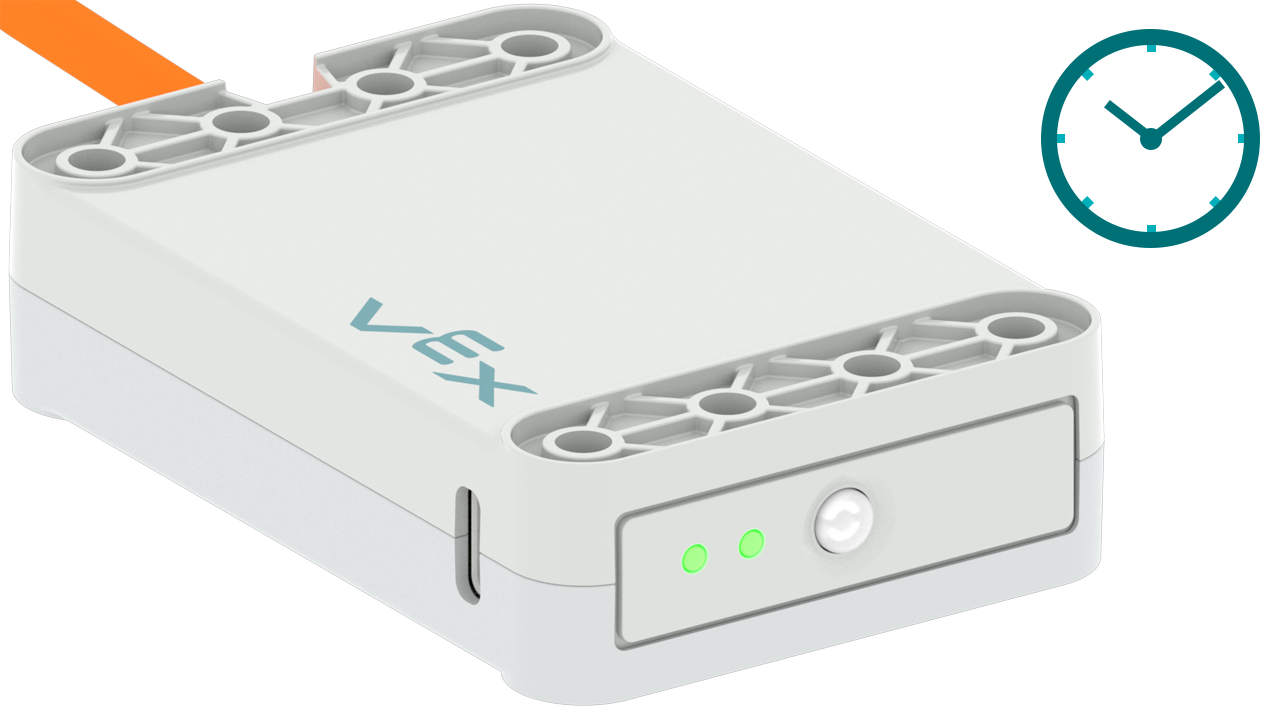

Повністю заряджений акумулятор із піктограмою годинника, яка вказує на те, що заряду достатньо для одного навчального дня.

Батарея розрахована приблизно на один навчальний день.

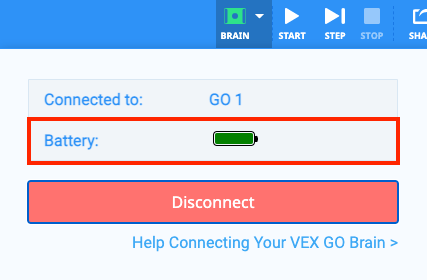

VEXcode GO з відкритим меню «Мозок» і виділеним зеленим значком батареї. Це свідчить про те, що підключений Brain має повністю заряджену батарею.

Рівень заряду батареї можна перевірити у VEXcode GO, вибравши піктограму Brain на панелі інструментів.
