Використання вікна V5RC High Stakes Playground – Бібліотека VEX

VEX Robotics Competition (V5RC) Virtual Skills Playground — це віртуальне представлення гри V5RC High Stakes (2024-2025). Вікно ігрового майданчика Virtual Skills High Stakes — це місце для віртуальної версії бота-героя, Акселя, для гри у V5RC High Stakes Virtual Skills.

Вікно V5RC HS PG у start.png

Контрольний список перед матчем

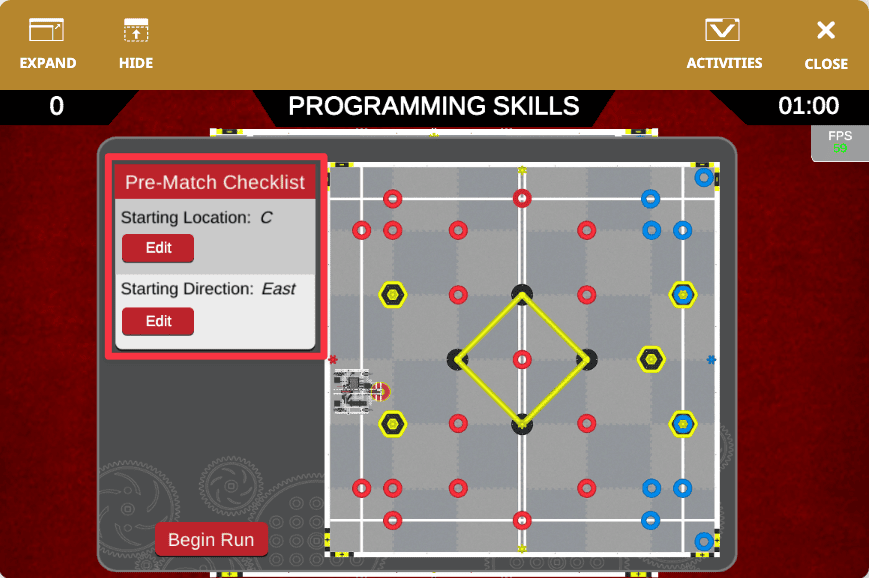

V5RC HS PG Window PreMatch.png

Коли ви відкриєте вікно V5RC Virtual Skills High Stakes Playground, відкриється контрольний список перед матчем. Початкова позиція Акселя за замовчуванням знаходиться в точціC, обличчямна схід.

Стартове місце та напрямок можна редагувати в контрольному списку перед матчем, вибравши кнопкуРедагувати для кожного параметра.

V5RC HS PG Window start location.png

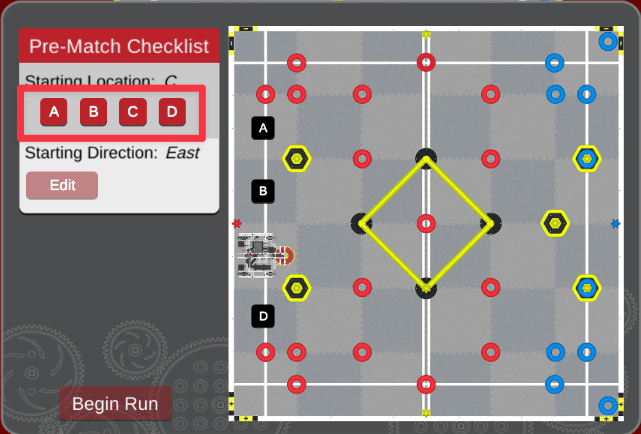

Виберіть A, B, Cабо D, щоб вибрати початкове місце. Ви побачите, що положення робота на макеті поля змінюється, коли місце розташування змінюється.

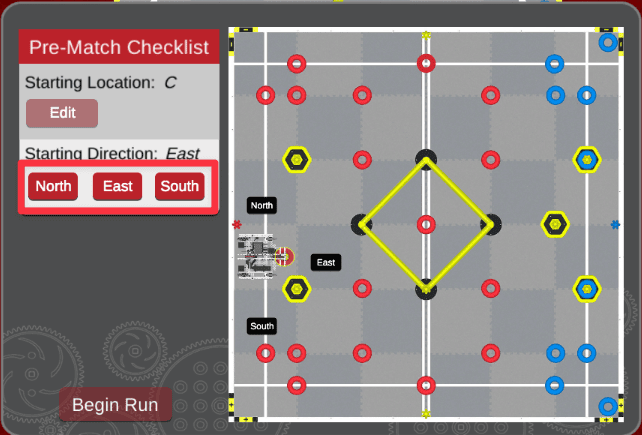

V5RC HS PG Напрямок початку вікна.png

ВиберітьПівніч,СхідабоПівдень , щоб вибрати початковий напрямок. Ви побачите, що положення робота на макеті поля змінюється, коли змінюється напрямок.

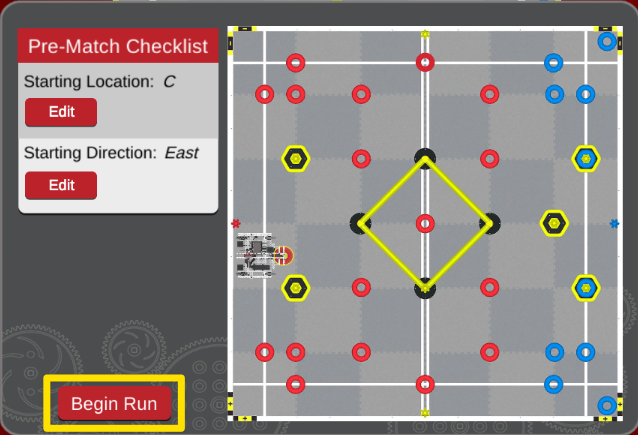

V5RC HS PG Window Begin Run.png

ВиберітьBegin Run щоб зробити вибір і розпочати пробіжку.

V5RC HS PG Кнопка початкового розташування вікна.png

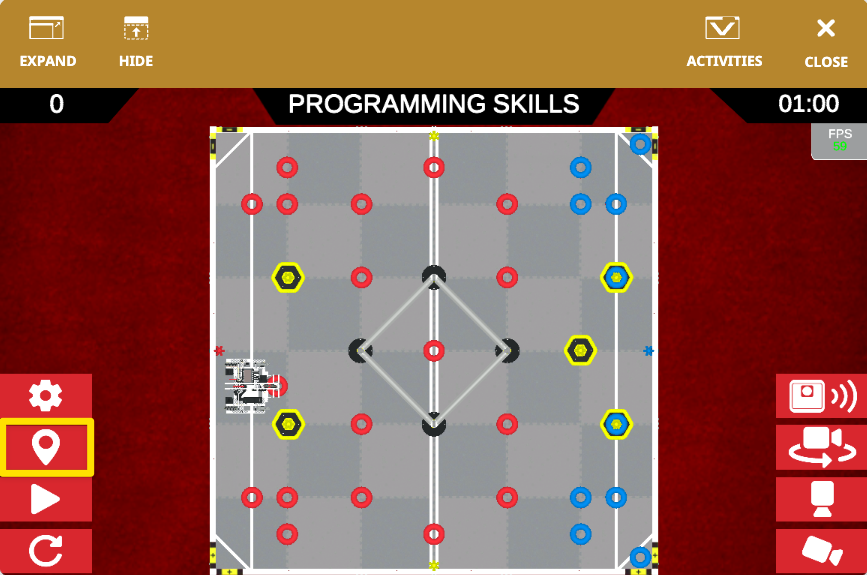

Ви можете будь-коли змінити початкову позицію, натиснувши кнопкуStarting Position.

Як запустити, зупинити та скинути проект

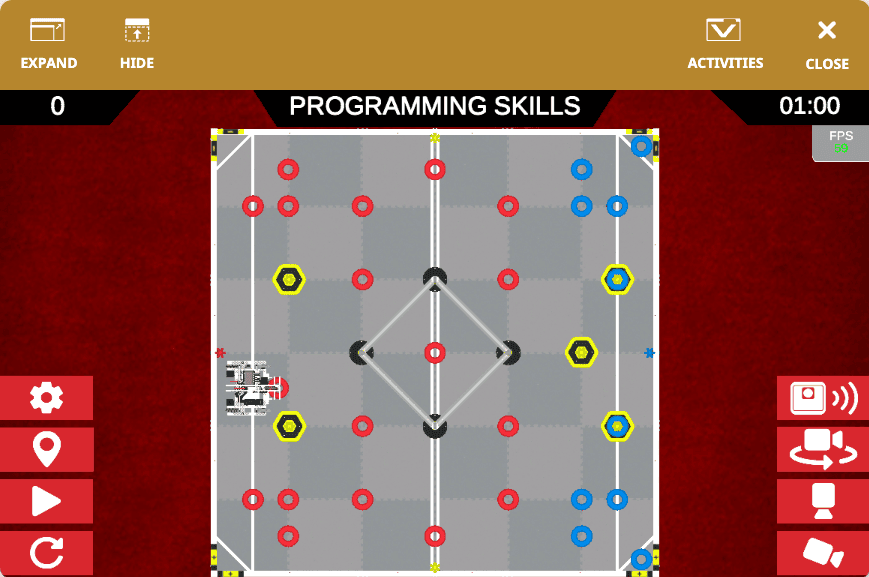

V5RC HS PG Window Start button.png

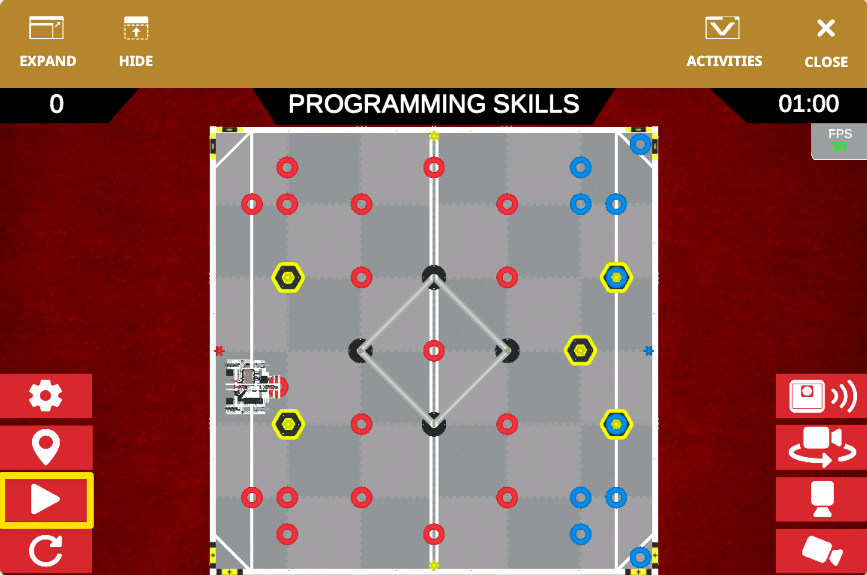

Виберіть кнопку Start , щоб почати проект.

Ця кнопка зміниться на кнопку Stop, коли проект активно виконується.

V5RC HS PG Window Stop button.png

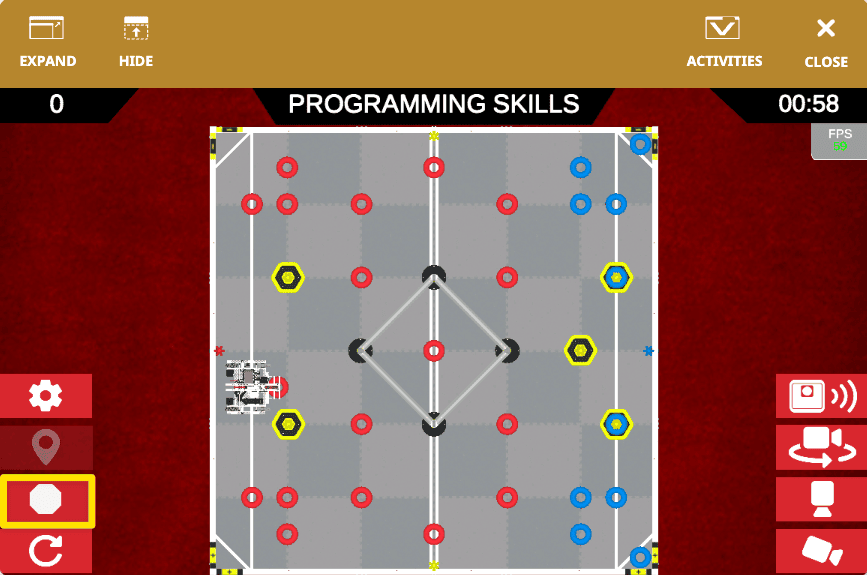

Вибір кнопки Stop негайно зупинить проект і таймер.

У цей час з’явиться вікно оцінки. Нижче наведено додаткові відомості про вікно результатів.

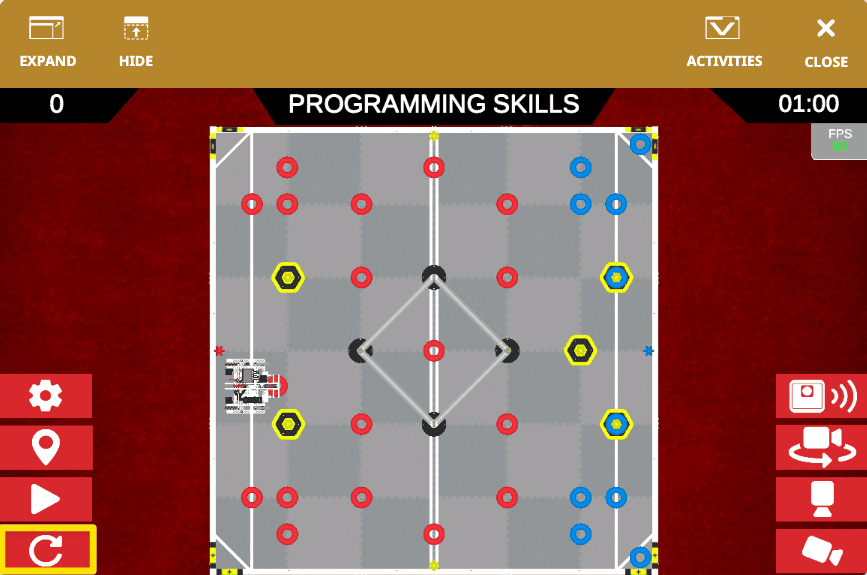

V5RC PG Window Reset button.png

Виберіть кнопку Reset , щоб скинути таймер, значення балів і поле.

Як переглянути свій рахунок і таймер

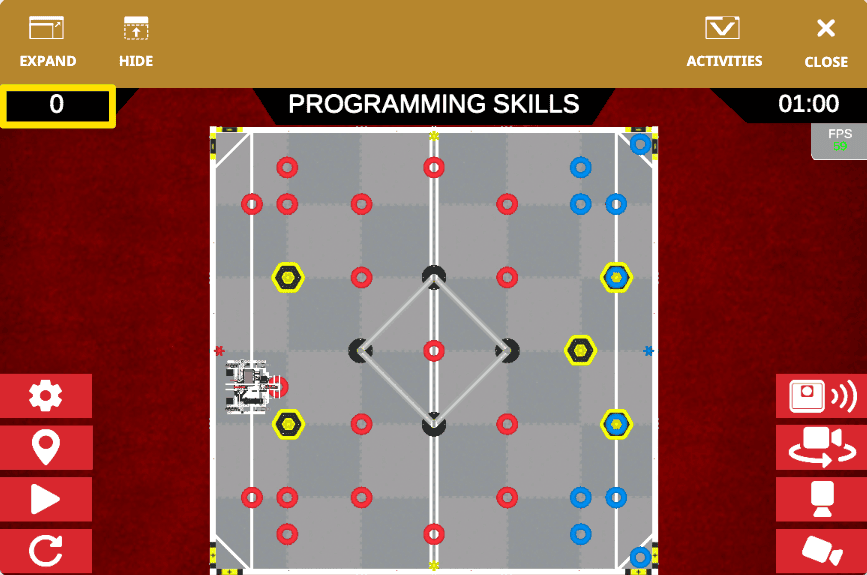

V5RC HS PG Window Score.png

Ваш рахунок можна побачити над полем ліворуч. Це буде оновлено в режимі реального часу після запуску проекту.

V5RC HS PG Window Timer.png

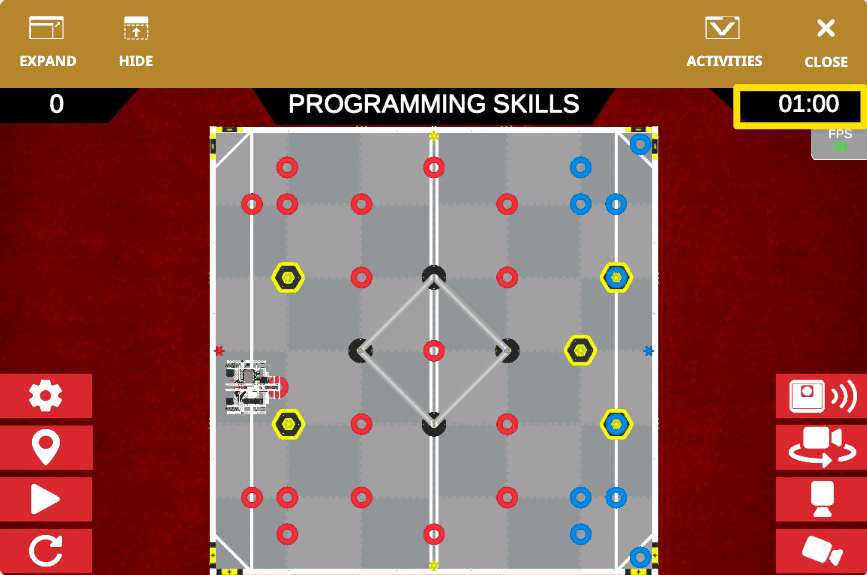

Таймер розташований над полем з правого боку.

Таймер запускається після запуску проекту та веде зворотний відлік з 1:00. Таймер здійснюватиме зворотній відлік, доки не буде вибрано Stop , у проекті не буде використано блок Stop project або таймер досягне 0 секунд.

Перегляд вікна знімка датчика AI Vision

V5RC HS PG Window AI Vision button.png

Віртуальний бот-герой, Аксель, оснащений датчиком зору AI. Щоб переглянути вікно миттєвого знімка та переглянути дані, які повідомляє датчик AI Vision Sensor, виберіть кнопку AI Vision Sensor.

Знову натисніть кнопкуAI Vision Sensor , щоб приховати вікно знімка.

V5RC HS PG Window AI Vision Snapshot window.png

Вікно моментального знімка відкриється у верхньому правому куті ігрового майданчика. Дані з датчика AI Vision найкраще переглядати, коли Аксель підняв руку, як показано тут.

Щоб дізнатися більше про використання AI Vision Sensor у V5RC High Stakes Virtual Skills, перегляньте цю статтю.

Як повторити спробу та закрити вікно оцінки

V5RC HS PG Window Skills Match.png

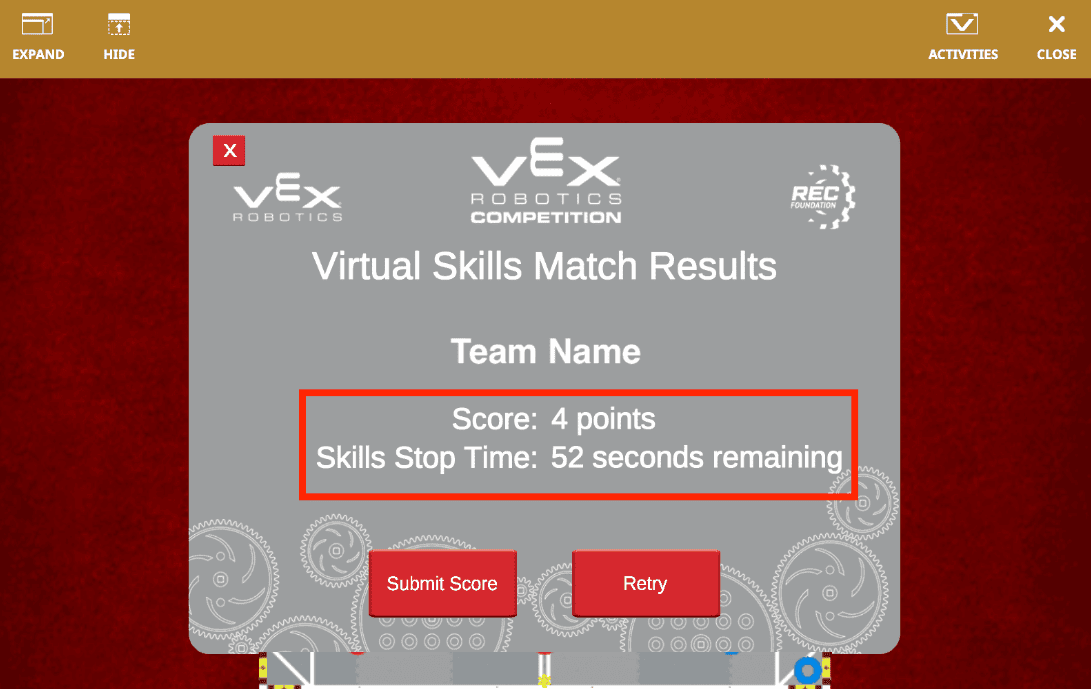

Вікно оцінки з’являється, коли таймер досягає 0 або якщо проект зупинено.

У вікні результатів відображається назва вашої команди, номер, загальний рахунок і час зупинки навичок.

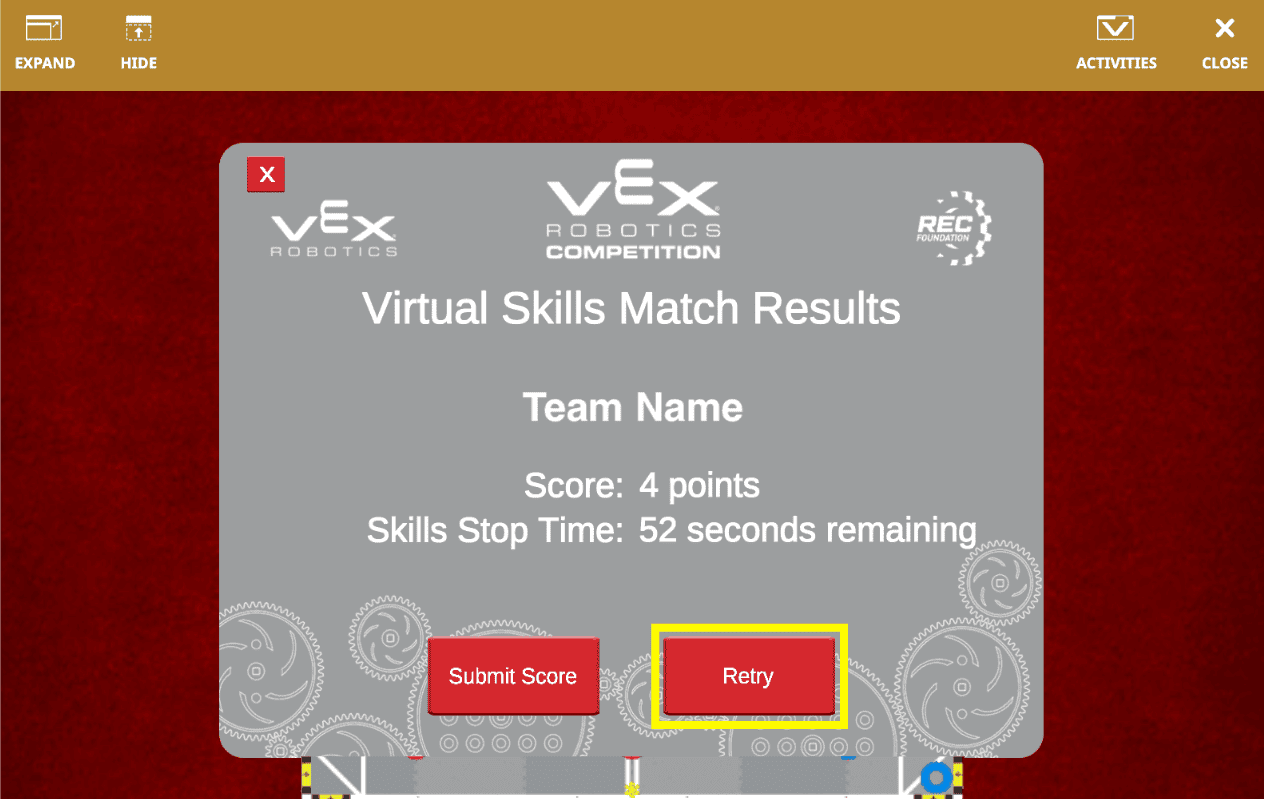

V5RC HS PG Window Retry button.png

Натисніть кнопку Повторити , щоб повернутися на поле та скинути таймер і рахунок.

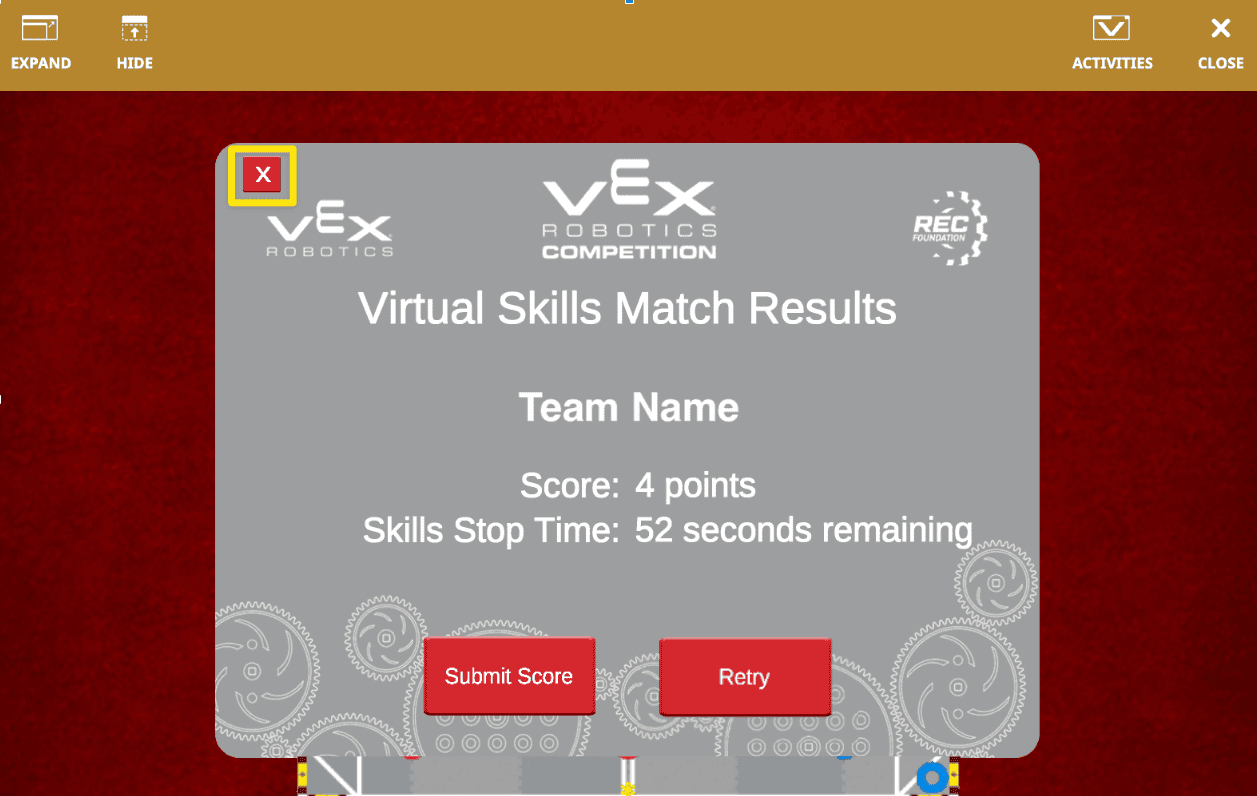

V5RC HS PG Window закрити match results.png

Виберіть X у верхньому лівому куті, щоб закрити вікно оцінки та повернутися до поля.

Це не скине поле, таймер або рахунок. Він повернеться до Поля точно таким, яким був на момент зупинки проекту.

Як розширити та зменшити вікно ігрового майданчика

V5RC HS PG Window expand 2.png

За замовчуванням вікно починається з меншого розміру. Якщо ви хочете розгорнути вікно, виберіть кнопку Розгорнути у верхньому лівому куті.

V5RC HS PG Window Shrink 2.png

Виберіть Shrinkу верхньому лівому куті, щоб повернути вікно до стандартного розміру.

Як приховати та показати вікно ігрового майданчика

V5RC HS PG Window Hide 2.png

Виберіть кнопку Приховати , щоб згорнути вікно віртуальних навичок V5RC. Панель інструментів у верхній частині вікна залишатиметься видимою.

показати кнопку.png

Щоб знову переглянути повне вікно, виберіть кнопку Показати.

Як вибрати різні види камери

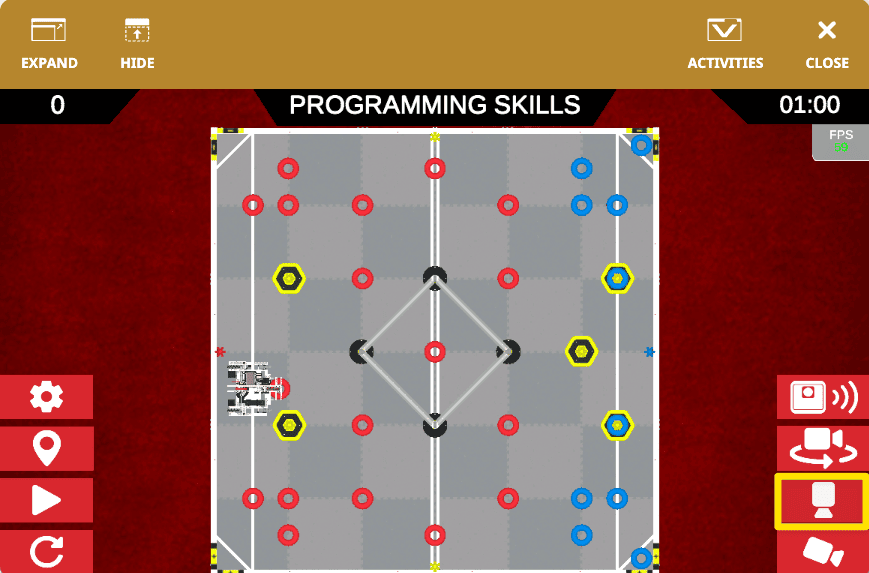

Виберіть кнопку Верхня камера , щоб побачити вид зверху всього поля. Це типовий вигляд, коли ви відкриваєте вікно V5RC High Stakes Playground.

V5RC HS PG Window Camera chase.png

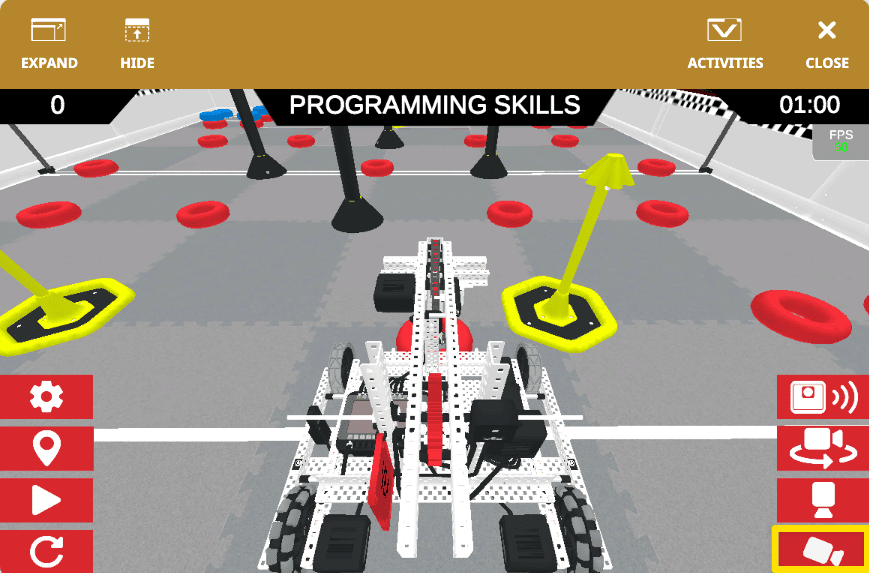

Натисніть кнопку Chase Camera , щоб побачити вигляд позаду робота.

V5RC HS PG Віконна камера orbit.png

Натисніть кнопку Orbit Camera , щоб переглянути огляд Акселя та повного поля.

Як переглянути налаштування

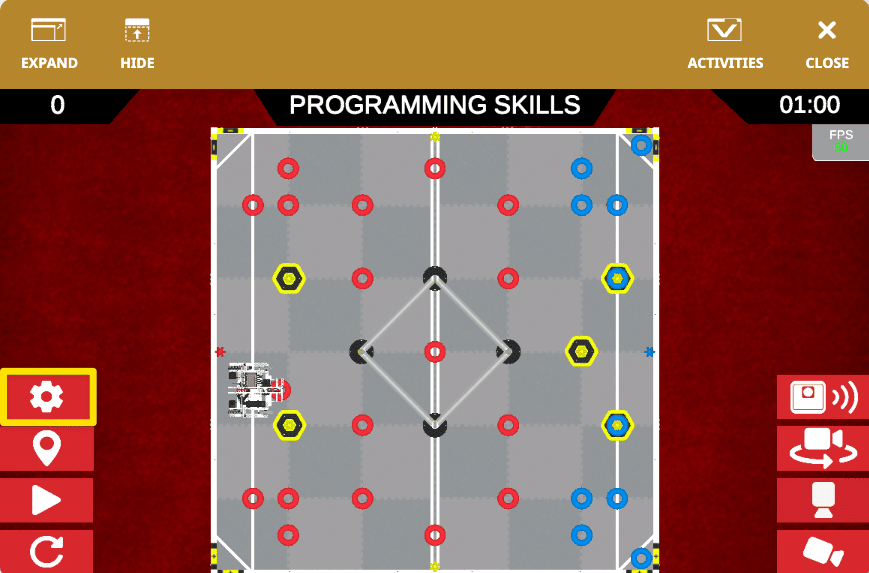

V5RC HS PG Параметри вікна.png

Виберіть значок шестірні, щоб відкрити вікно налаштувань.

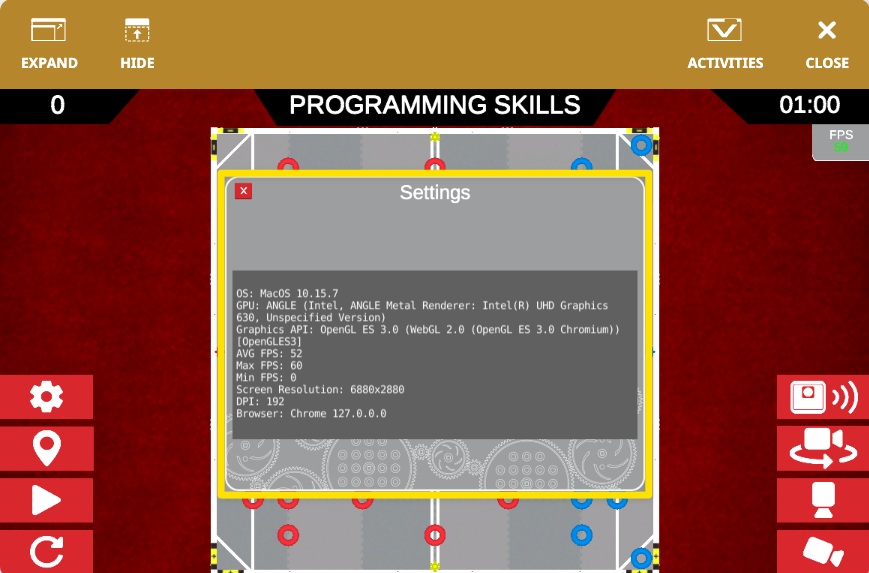

V5RC HS PG Параметри вікна open.png

Дані про ваш пристрій будуть відображені у вікні налаштувань. Це може бути використано для усунення будь-яких проблем із продуктивністю.
