Щоб використовувати ваш AI Vision Sensor у проектах VEXcode, першим кроком є встановлення успішного з'єднання між датчиком та VEXcode. Це вимагає:

Датчик зору зі штучним інтелектом.
Мозок EXP.
Комп’ютер із VEXcode EXP на базі додатків або веб-інтерфейсу.
Розумний кабель.
Кабель USB-C.

Маючи ці речі під рукою, перейдіть до наступних кроків, щоб побачити, як підключити датчик зору AI до VEXcode EXP.

Датчик зору зі штучним інтелектом, підключений до ноутбука за допомогою кабелю USC C.

1. Підключіть датчик AI Vision до комп’ютера за допомогою кабелю USB-C.

Панель інструментів VEXcode EXP з виділеною піктограмою пристроїв між піктограмами засобу перегляду коду та консолі друку.

2. Відкрийте VEXcode EXP та меню «Пристрої».

Меню пристроїв VEXcode EXP з виділеною кнопкою «Додати пристрій».

3. Виберіть Додати пристрій.

Меню пристроїв VEXcode EXP після вибору кнопки «Додати пристрій». Опція «AI Vision» виділена.

4. ВиберітьШтучний зір.

Знімок екрана меню «Вибір порту», яке відображає доступні порти для датчика штучного інтелекту.

5. Виберіть порт Smart Cable, до якого підключено датчик.

Меню налаштувань датчика AI Vision у VEXcode EXP з датчиком, позначеним як AIVision1. Відображається великий значок датчика зору зі штучним інтелектом, а під ним виділено синю кнопку з написом «Налаштувати».

6. ВиберітьНалаштувати.

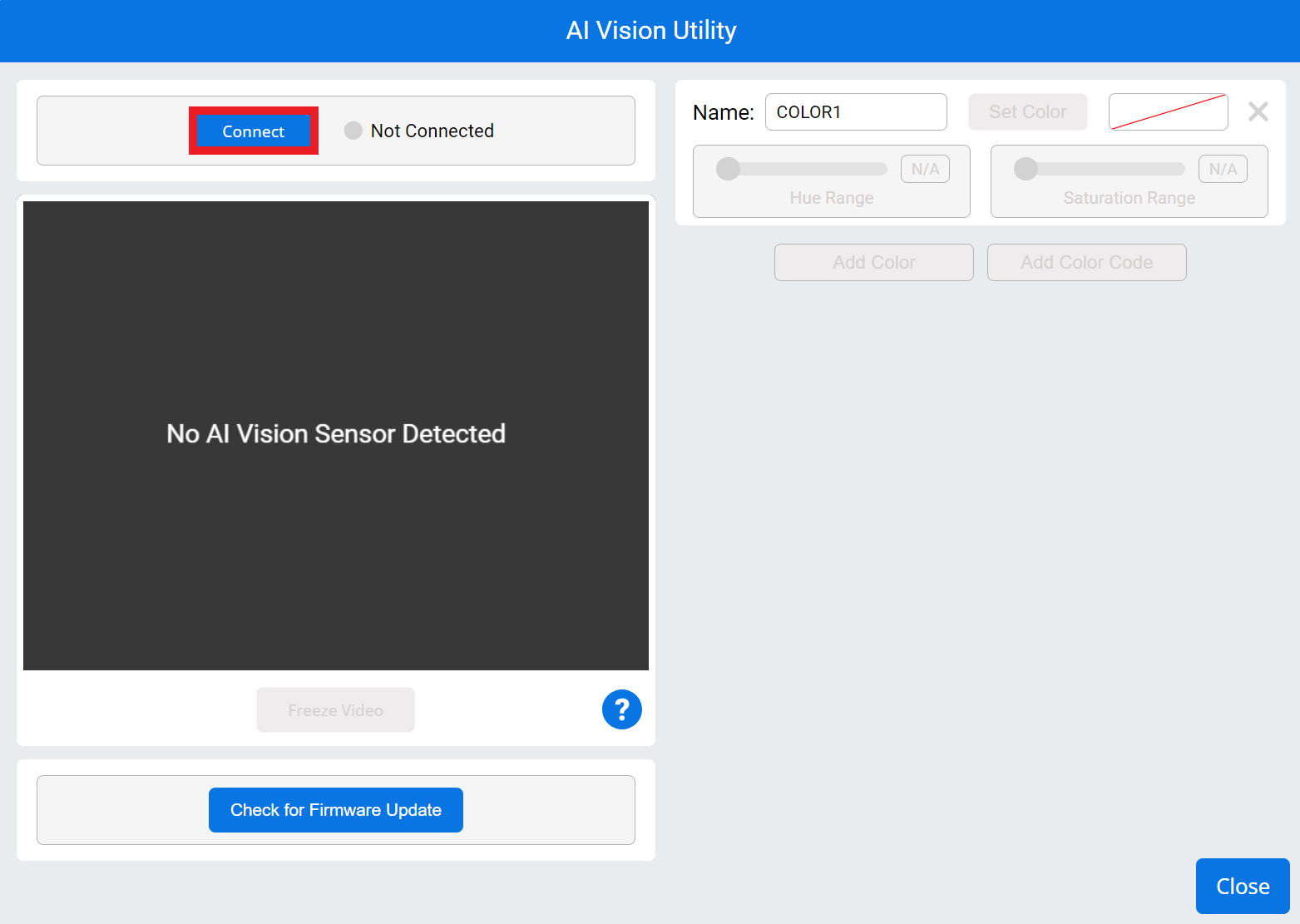

Утиліта штучного інтелекту зору без підключеного датчика. Прямий ефір порожній і відображається напис «Датчик зору штучного інтелекту не виявлено». Вище є виділена кнопка з написом «Підключитися».

7. Відкриється вікно утиліти AI Vision Sensor. Виберіть Підключити , щоб підключити датчик зору зі штучним інтелектом.

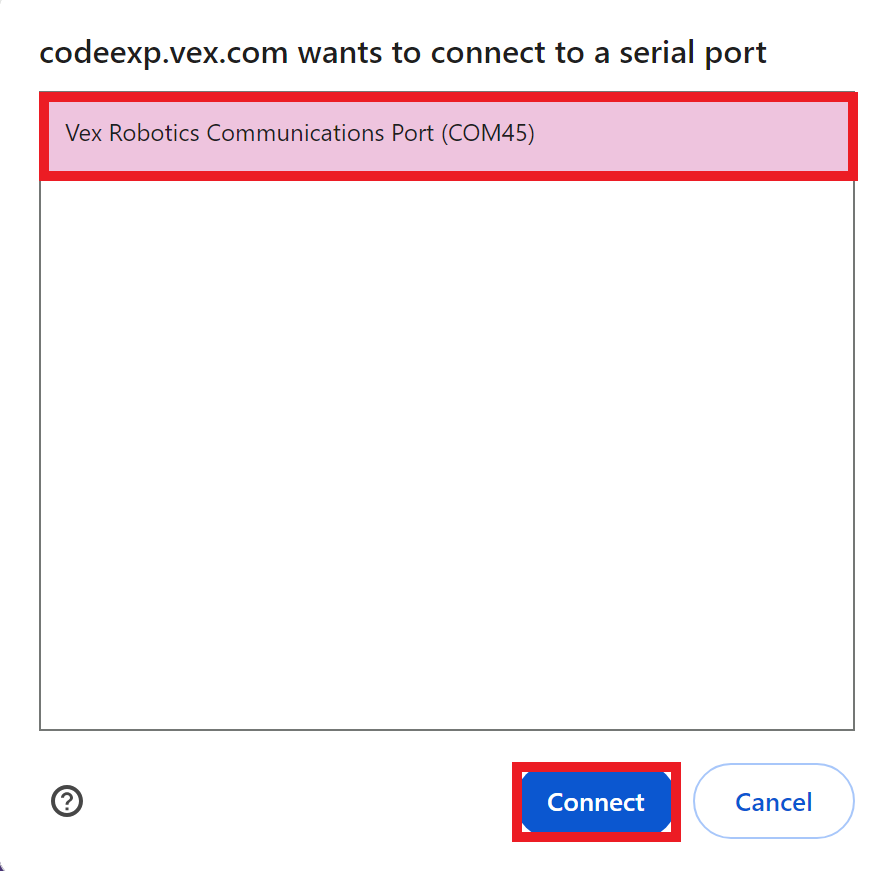

Вікно підключення браузера з опцією, яка читає «Порт зв’язку VEX Robotics». Опція «Порт зв’язку» виділена, а під нею — кнопка «Підключитися».

8. З’явиться вікно з пропозицією вибрати послідовний порт для підключення. Оберіть єдиний доступний варіант.

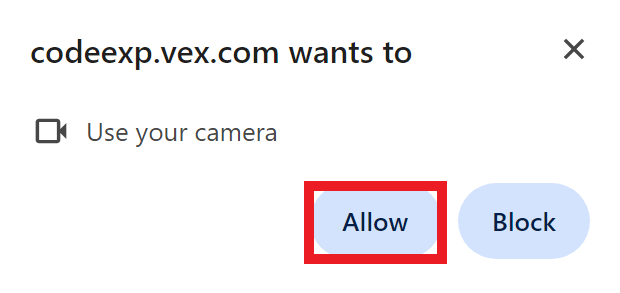

Запит браузера, який читає codeexp.vex.com, хоче використовувати вашу камеру. Нижче є два варіанти: «Дозволити» та «Блокувати». Опція «Дозволити» виділена.

9. З’явиться діалогове вікно із запитом на дозвіл на використання камери. Виберіть «Дозволити».

Примітка: Якщо до вашого комп’ютера вже підключено іншу камеру, наприклад, веб-камеру ноутбука, ви можете побачити, що її індикатор на мить увімкнеться. Це нормально, і VEXcode за замовчуванням використовуватиме датчик зору штучного інтелекту.

Утиліту AI Vision відкривається у VEXcode EXP. Поточний вид датчика зору штучного інтелекту відображається та виділяється. Вище зеленим кольором виділено статус «Підключено», що вказує на успішне підключення.

10. Відеоекран датчика зору зі штучним інтелектом покаже те, що бачить датчик.

Оновлення може тривати кілька секунд.

Якщо оновлення не відбувається, перевірте кабельні з'єднання між датчиком і комп'ютером.

Меню утиліти AI Vision із виділеною кнопкою під поточним виглядом, на якій написано «Прошивка оновлена». Кнопка неактивна, а поточна версія вказана нижче. У цьому прикладі версія читається як Версія 1.0.0.b16.

11. Під екраном датчика зору AI Vision Sensor знаходиться інформація про його прошивку.

Меню утиліти штучного інтелекту з кнопкою під поточним виглядом напису «Доступне нове оновлення». Під кнопкою вказано версію, у цьому прикладі це Версія 1.0.0.b12.

12. Якщо на кнопці написано Нове оновлення доступне, це означає, що вам потрібно оновити прошивку. цієї статті, щобпро оновлення прошивки датчика зору зі штучним інтелектом.

Меню утиліти AI Vision, де під поточним виглядом відображається кнопка «Прошивка оновлена». Кнопка неактивна, а версія вказана нижче. У цьому прикладі це версія 1.0.0.b13.

13. Якщо відображається значення а значення Firmware is Update (Прошивка оновлена , то ваш датчик AI Vision Sensor має найновішу прошивку та готовий до роботи!

Датчик зору зі штучним інтелектом, підключений до EXP Brain за допомогою смарт-кабелю.

14. Після завершення налаштування датчика AI Vision від’єднайте його від комп’ютера та під’єднайте до EXP Brain за допомогою смарт-кабелю.

Щоб отримати інформацію про налаштування датчика AI Vision, перейдіть сюди.

Датчик зору зі штучним інтелектом, підключений до EXP Brain за допомогою смарт-кабелю. Мозок показано підключеним до ноутбука за допомогою USB-кабелю.

15. Тепер ви можете підключити свій EXP Brain до комп'ютера, щоб завантажувати проекти за допомогою датчика AI Vision Sensor.
