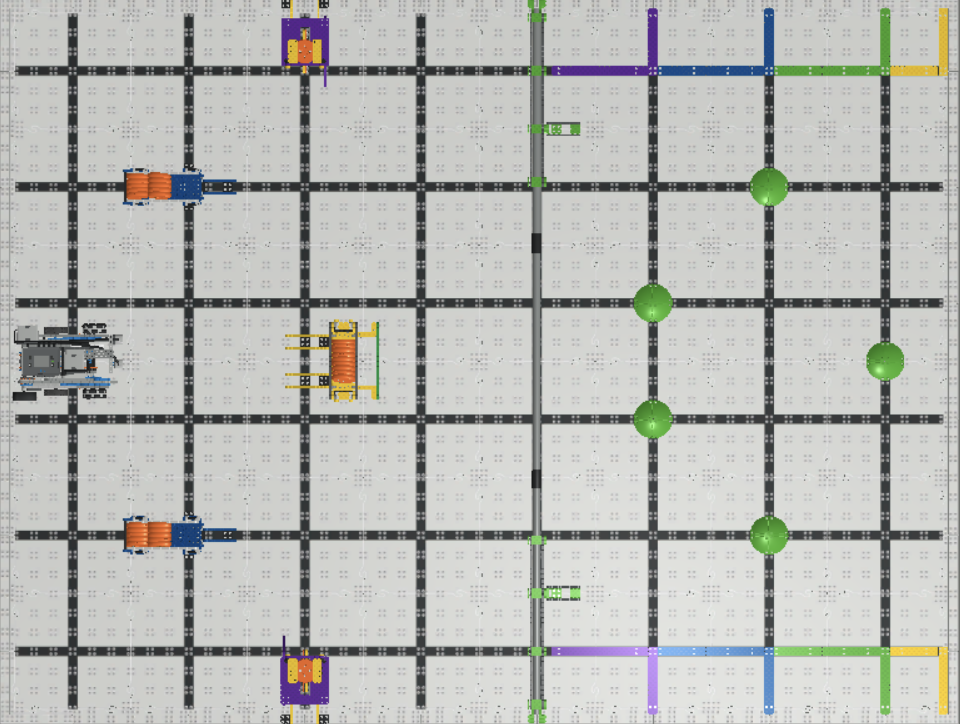

Поле на ігровому майданчику VIQC Slapshot у VEXcode VR має ті самі розміри та налаштування, що й поле для особистого матчу навичок у грі VIQC Slapshot Competition 2022–2023. Ця інформація може бути корисною під час створення проектів у VIQC Slapshot для VEXcode VR.

Знімок екрана інтерфейсу VEXcode VR, що демонструє середовище програмування VIQC Slapshot (2022-2023), що містить параметри кодування на основі блоків, за допомогою яких користувачі можуть створювати та тестувати код для віртуального робота, підтримуючи освіту в галузі STEM та обчислювальне мислення.

Розміри поля

Знімок екрана інтерфейсу VEXcode VR, що демонструє середовище програмування VIQC Slapshot (2022-2023), що містить блочну структуру кодування, призначену для навчання концепціям кодування за допомогою віртуальної робототехніки.

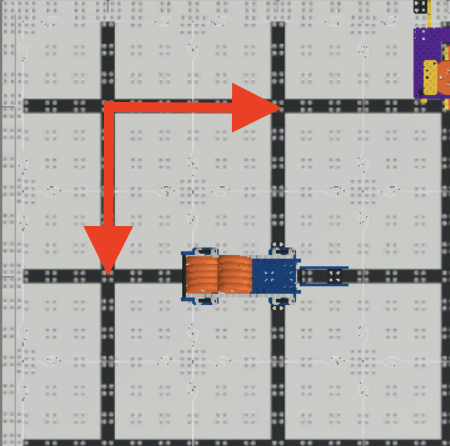

Кожен повний чорний квадрат на полі має розміри 300 мм на 300 мм (~12 дюймів на 12 дюймів).

Знімок екрана інтерфейсу VEXcode VR, що демонструє середовище програмування VIQC Slapshot (2022-2023), що містить елементи кодування на основі блоків і віртуального робота для освітніх цілей у навчанні STEM.

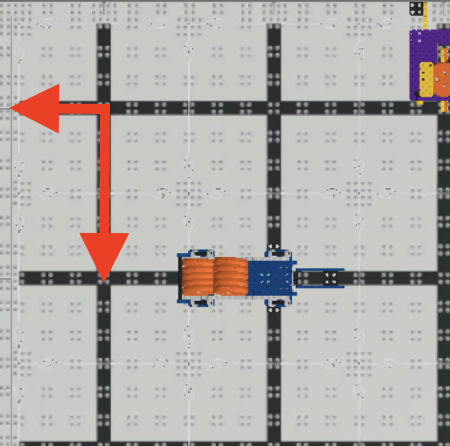

Кожна половина чорного квадрата на полі має розміри 150 мм на 300 мм (~6 дюймів на 12 дюймів).

Знімок екрана інтерфейсу VEXcode VR, що демонструє середовище програмування VIQC Slapshot (2022–2023), яке містить інструменти кодування на основі блоків для програмування віртуальних роботів і налагодження в контексті освіти STEM.

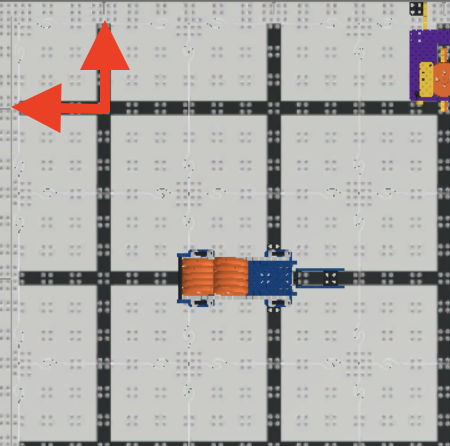

Кожен кут поля має розміри 150 мм на 150 мм (~6 дюймів на 6 дюймів).

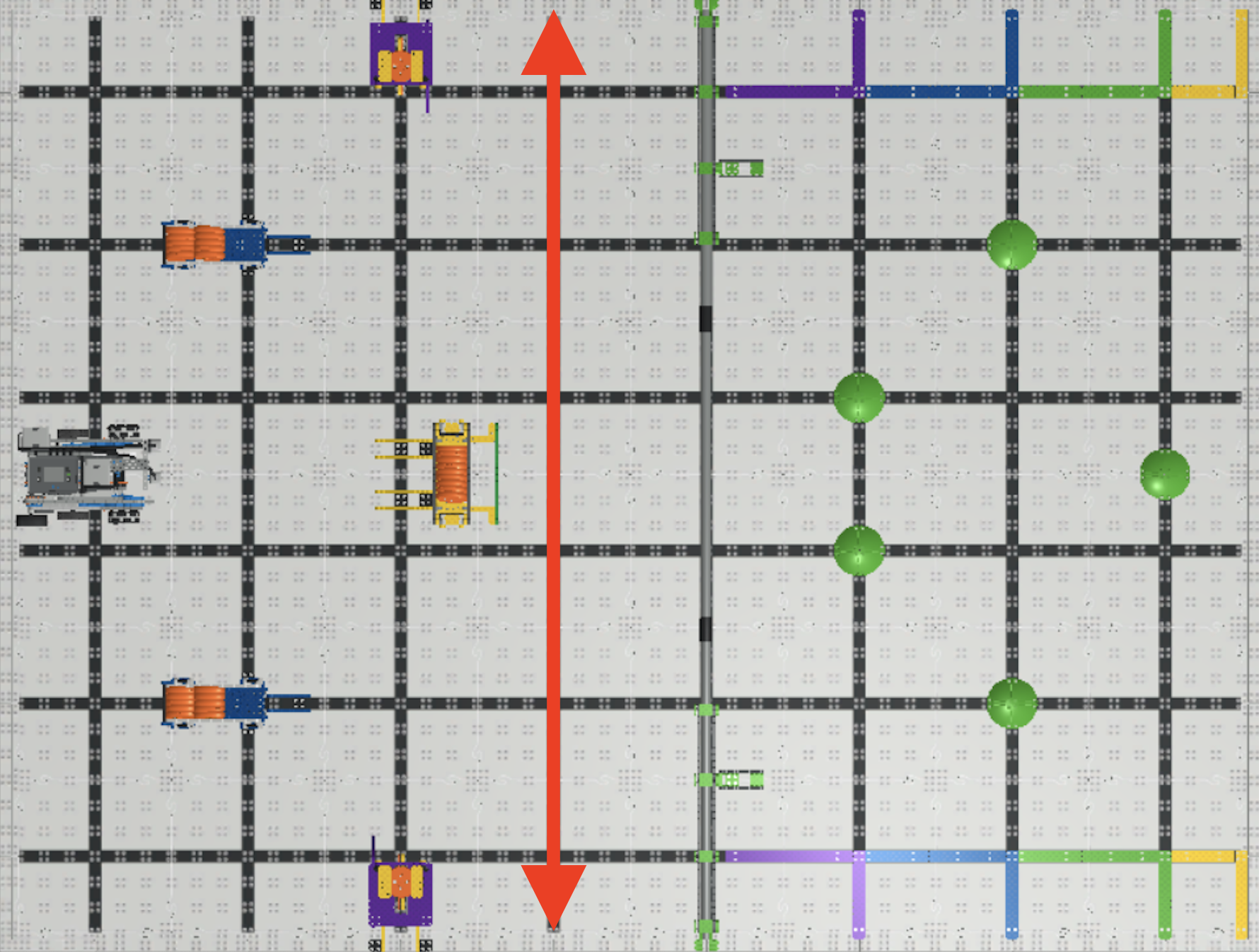

Поле складається з 5 повних чорних квадратів і двох півквадратів.

Загальна довжина поля становить 1,8 м (~6 футів).

Знімок екрана інтерфейсу VEXcode VR, який демонструє середовище програмування VIQC Slapshot (2022-2023), що містить елементи кодування на основі блоків і віртуального робота для освітніх STEM-занять.

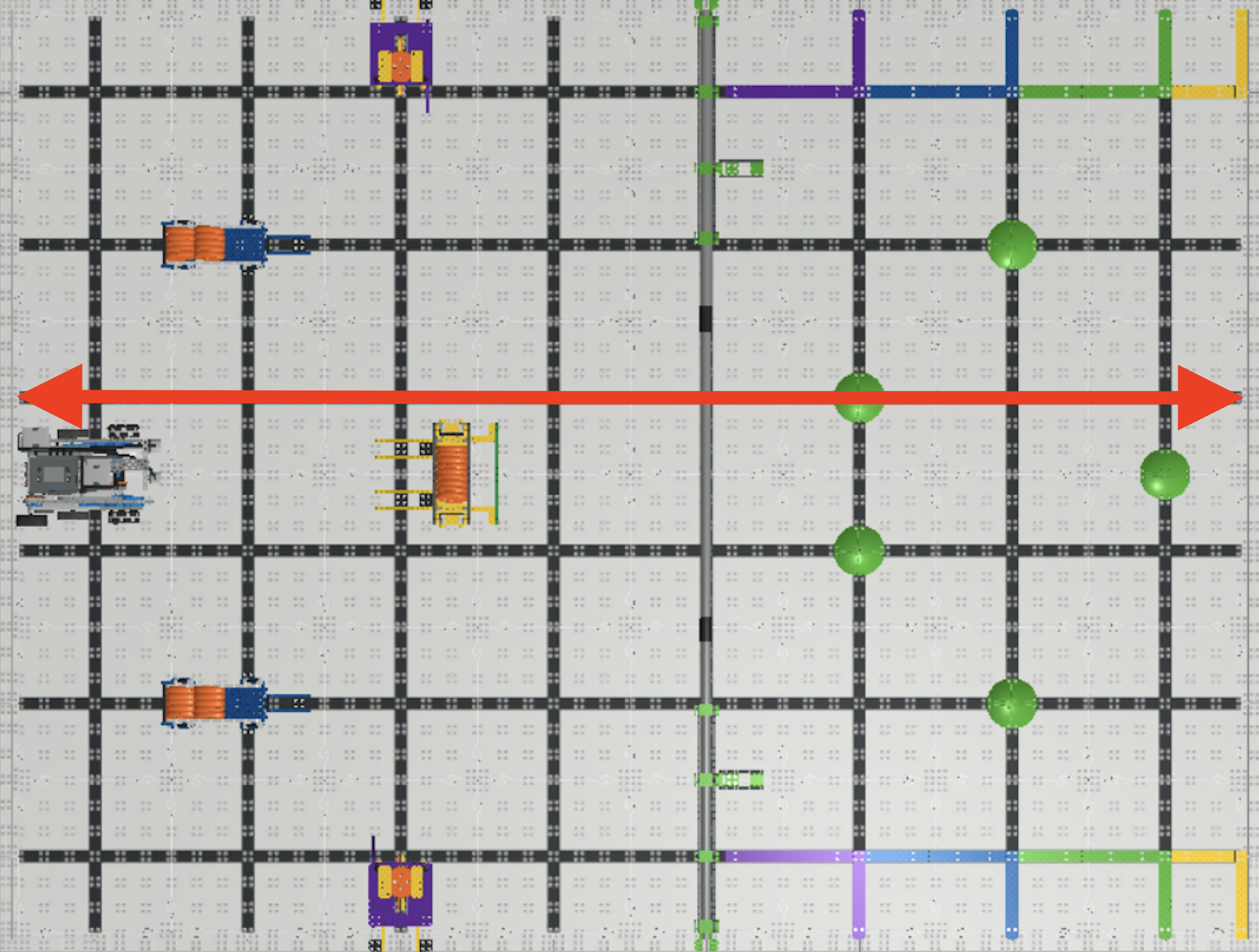

Поле складається з 7 повних чорних квадратів і двох півквадратів завширшки.

Загальна ширина поля становить 2,4 м (~8 футів).

Примітки до вимірювання

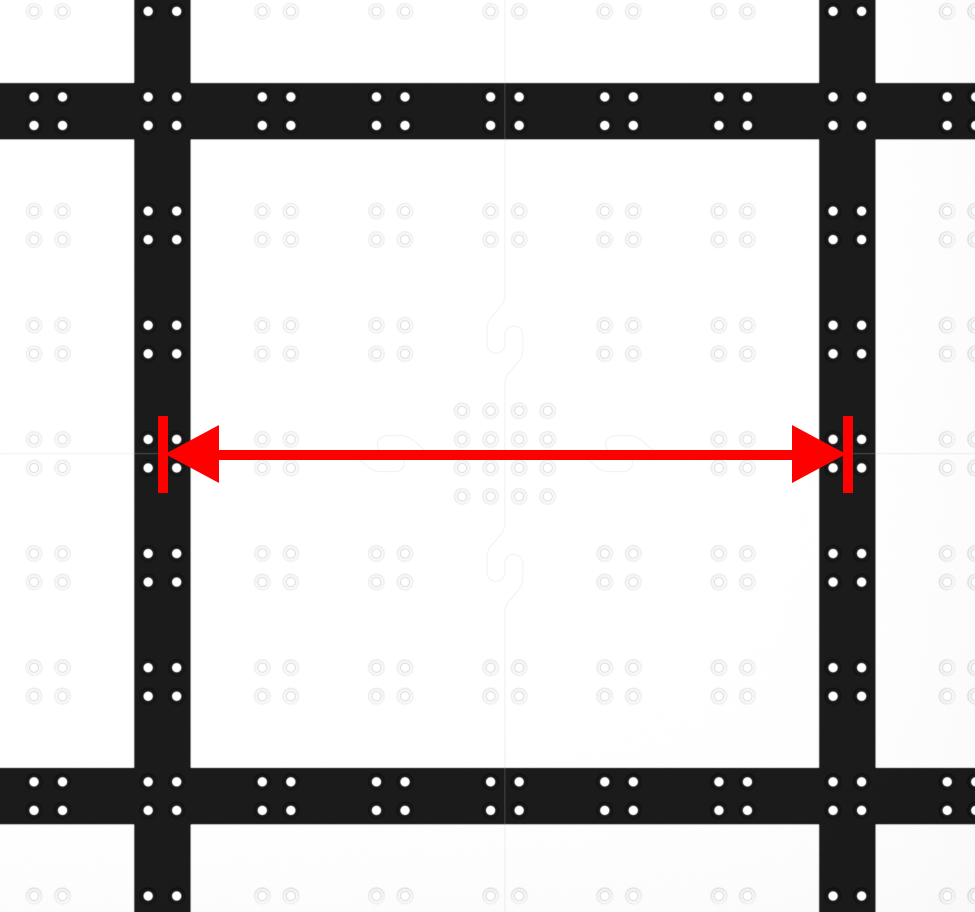

Кожне вимірювання повного квадрата починається і закінчується в центрі чорної лінії на плитці.

Знімок екрана інтерфейсу VEXcode VR, який демонструє середовище програмування VIQC Slapshot (2022-2023), що містить опції блокового кодування та віртуального робота для освітнього використання в навчанні STEM.

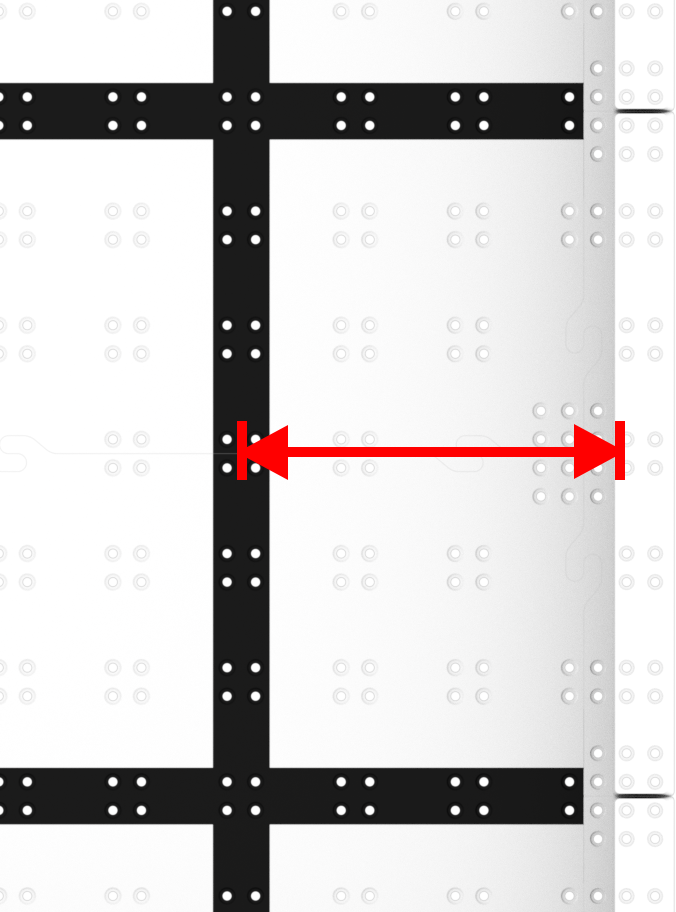

Кожне часткове квадратне вимірювання починається в центрі чорної лінії і закінчується на внутрішньому краю стіни.

Діаграма, що ілюструє інтерфейс VEXcode VR для VIQC Slapshot (2022-2023), демонструючи елементи кодування на основі блоків і віртуального робота, призначеного для вдосконалення навичок кодування та принципів робототехніки для студентів і викладачів у сфері освіти STEM.

Загальні польові вимірювання починаються і закінчуються на внутрішньому краю стін.
