Примітка. У цій статті наведено зображення з повного об’ємного поля VIQRC 2023–2024. Розміри поля однакові для ВСІХ VIQRC Virtual Skills Playgrounds, тоді як елементи гри на полі будуть різними.

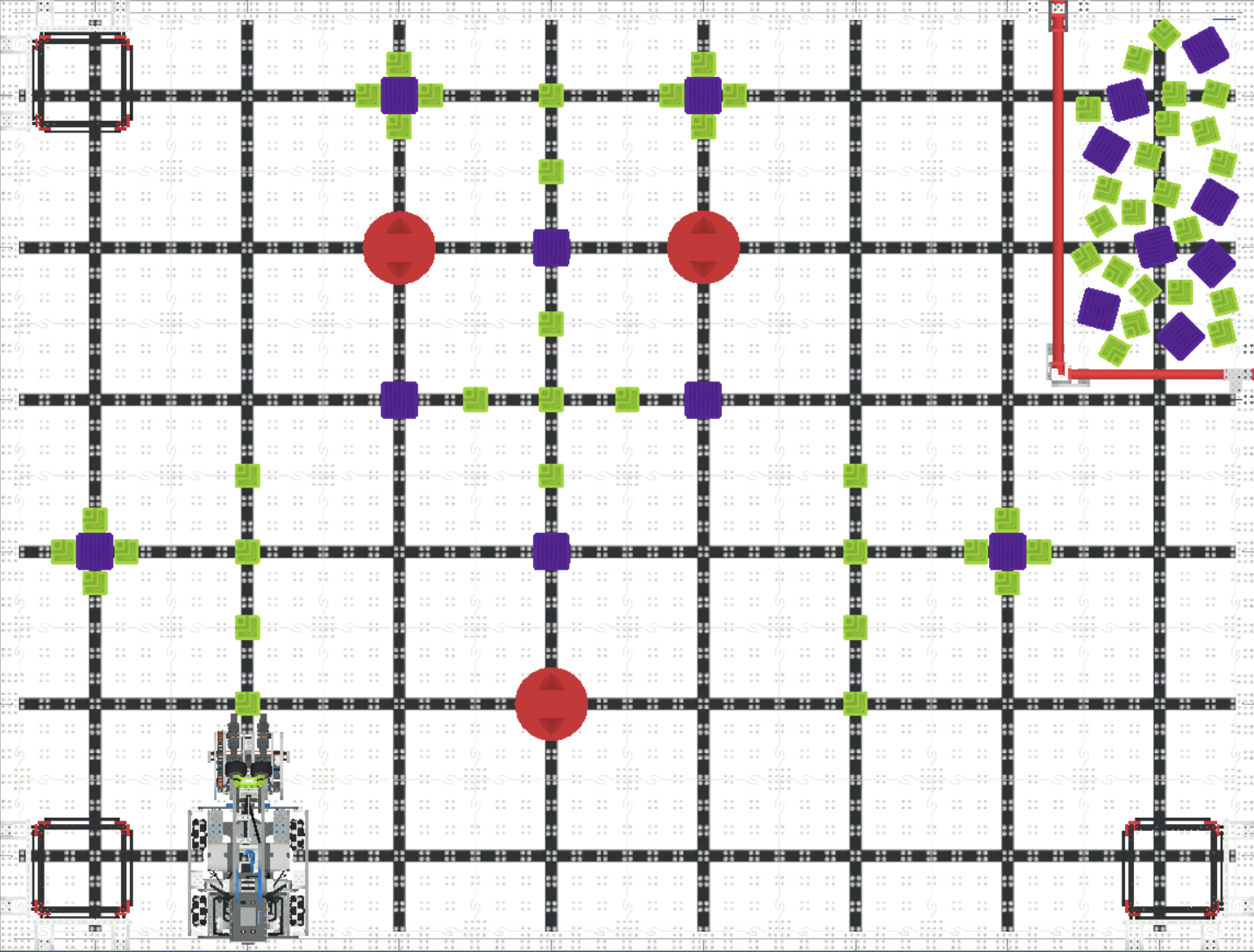

Поле на ігровому майданчику VIQRC Full Volume у VEXcode VR має ті самі розміри та налаштування, що й поле для особистого матчу навичок у грі VIQRC Full Volume Competition 2023–2024. Ця інформація може бути корисною під час створення проектів для VIQRC Full Volume у VEXcode VR.

Знімок екрана інтерфейсу VEXcode VR, що демонструє середовище програмування VIQC Full Volume (2023-2024), що містить елементи кодування на основі блоків і віртуального робота для освітніх цілей у навчанні STEM.

Розміри поля

Діаграма, що ілюструє повний обсяг VIQC для сезону 2023-2024 у VEXcode VR, демонструючи розміри та макет для програмування віртуального робота в симульованому середовищі.

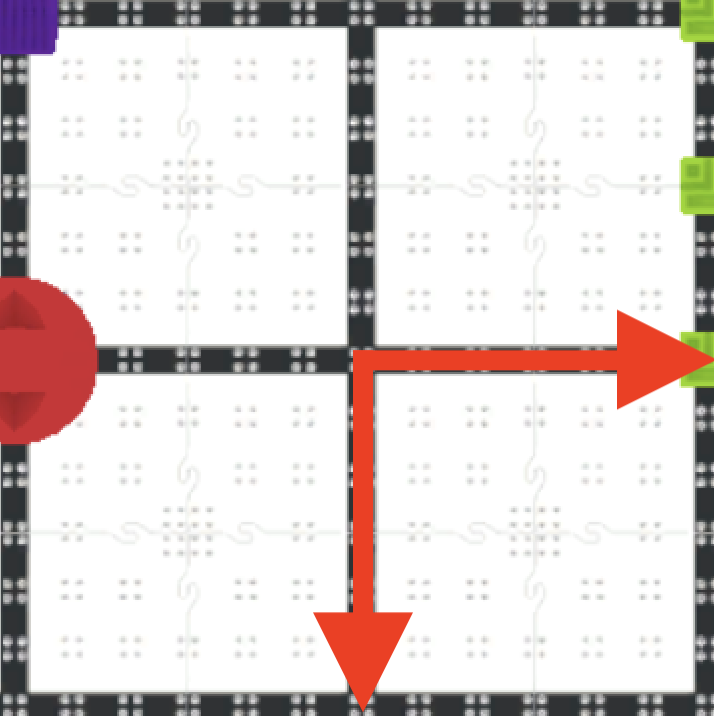

Кожен повний чорний квадрат на полі має розміри 300 мм на 300 мм (~12 дюймів на 12 дюймів).

Знімок екрана інтерфейсу VEXcode VR, на якому відображається середовище програмування VIQC Full Volume (2023–2024), яке містить параметри кодування на основі блоків для програмування віртуальних роботів, спрямоване на покращення навчання STEM та навичок програмування.

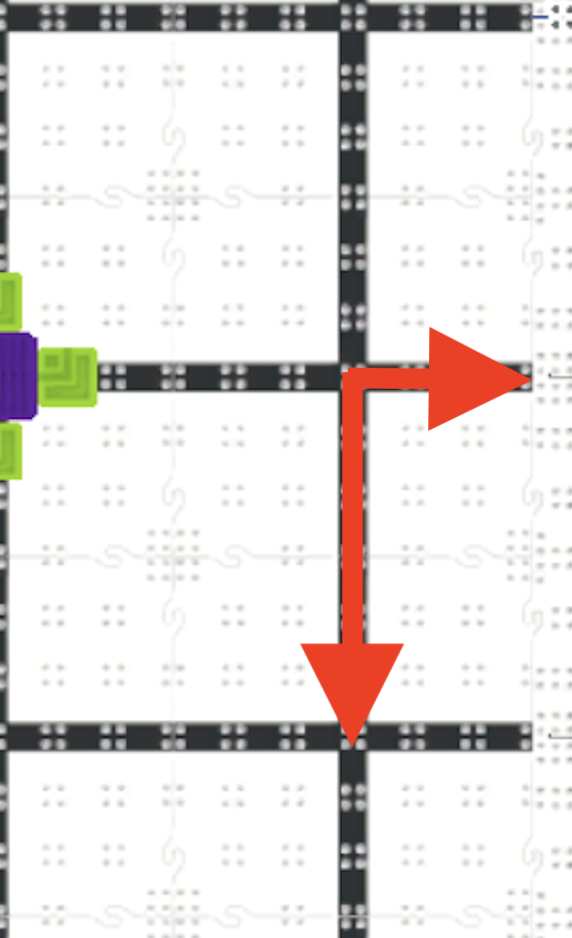

Кожна половина чорного квадрата на полі має розміри 150 мм на 300 мм (~6 дюймів на 12 дюймів).

Знімок екрана інтерфейсу VEXcode VR, який відображає середовище програмування VIQC Full Volume (2023-2024), демонструючи параметри кодування на основі блоків для програмування віртуальних роботів в освітньому контексті.

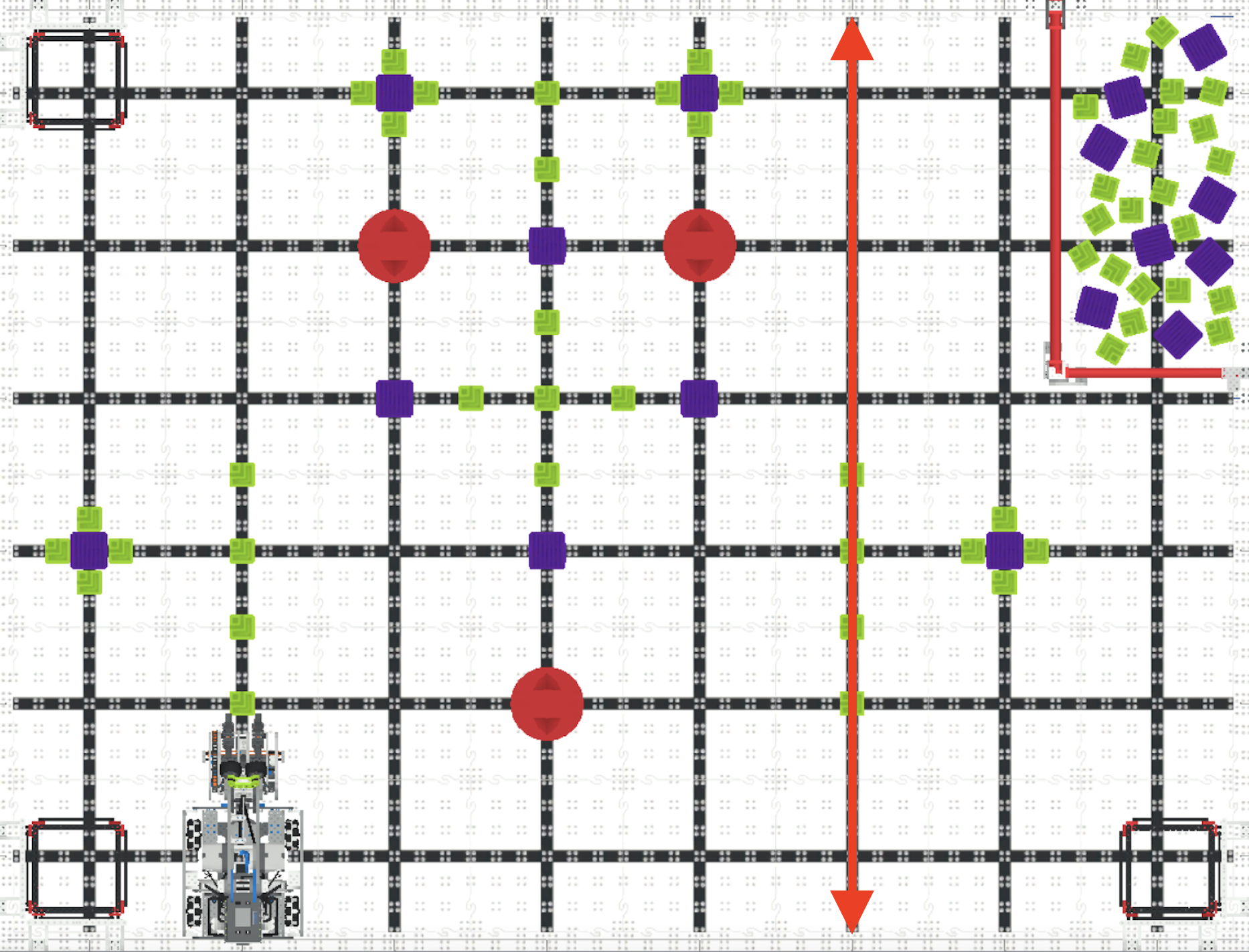

Поле складається з 5 повних чорних квадратів і двох півквадратів.

Загальна довжина поля становить 1,8 м (~6 футів).

Діаграма, що ілюструє специфікації VIQC Full Volume для сезону 2023-2024 у VEXcode VR, демонструючи розміри та елементи дизайну, що стосуються програмування віртуальної робототехніки та освітніх цілей.

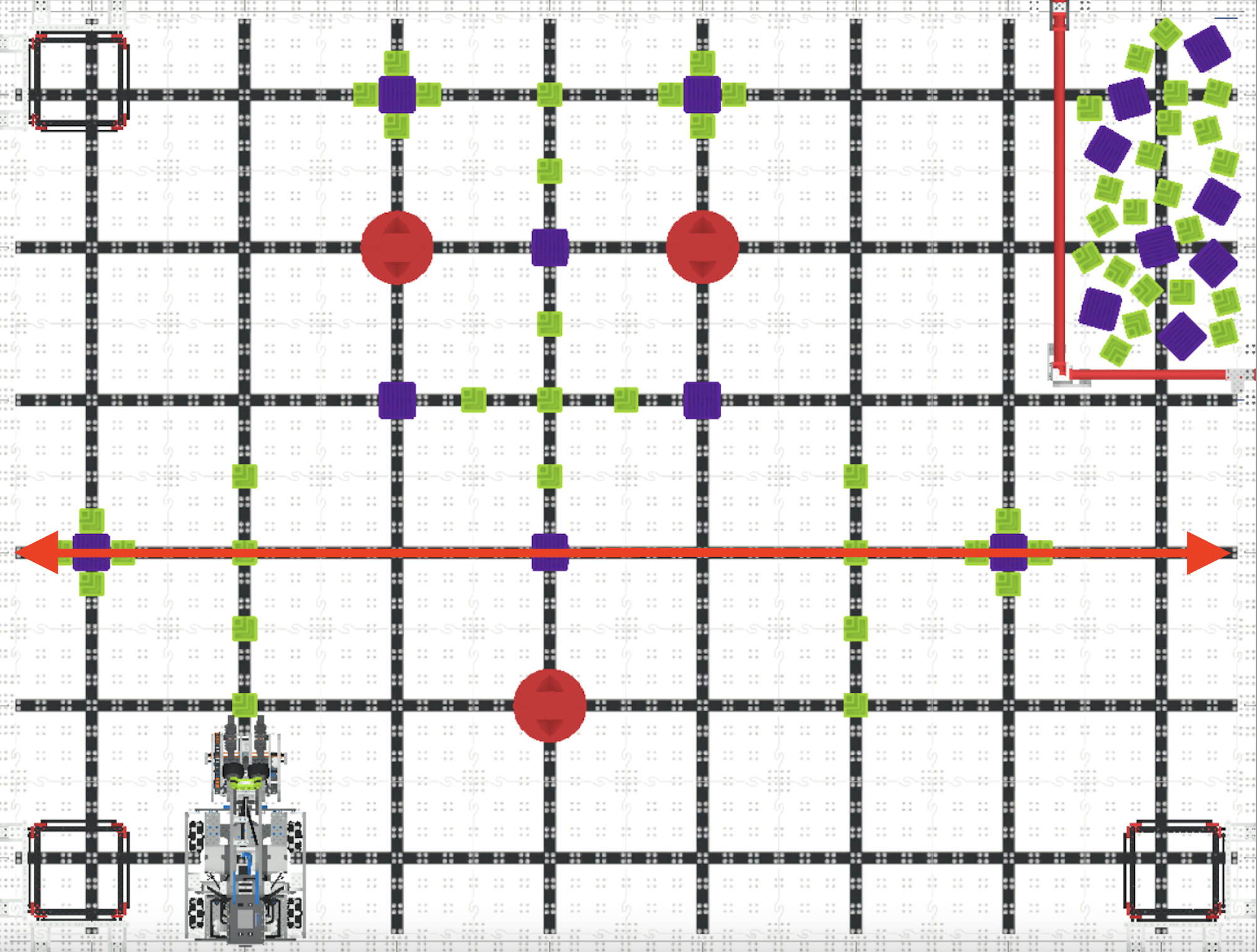

Поле складається з 7 повних чорних квадратів і двох півквадратів завширшки.

Загальна ширина поля становить 2,4 м (~8 футів).

Примітки до вимірювання

Діаграма, що ілюструє повний обсяг VIQC для сезону 2023-2024 у VEXcode VR, демонструючи розміри та макет для програмування віртуального робота в конкурентному робототехнічному середовищі.

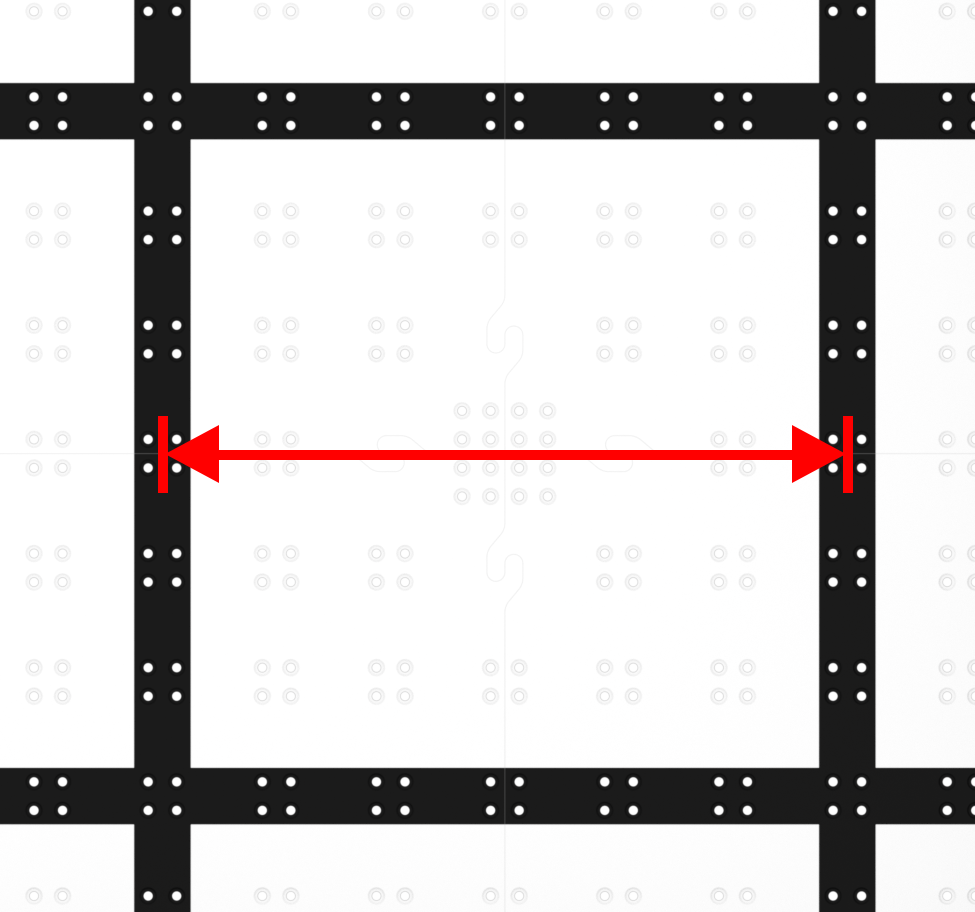

Кожне повне квадратне вимірювання починається і закінчується в центрі чорної лінії на плитці.

Діаграма, що ілюструє специфікації VIQC Full Volume для сезону 2023-2024 у VEXcode VR, демонструючи розміри та вимоги до програмування віртуального робота в освітньому контексті.

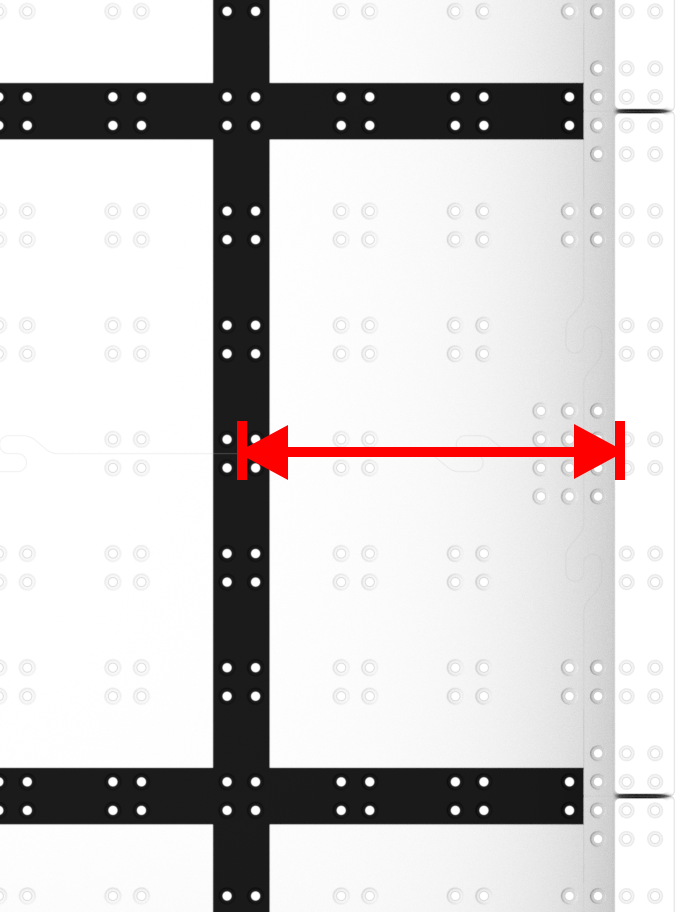

Кожен неповний квадрат починається в центрі чорної лінії і закінчується на внутрішньому краю стіни.

Знімок екрана інтерфейсу VEXcode VR, що демонструє середовище програмування VIQC Full Volume (2023-2024), що містить блочну схему кодування, призначену для навчання концепціям кодування за допомогою віртуальної робототехніки.

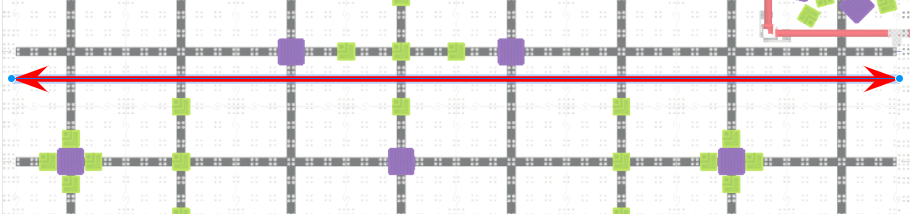

Загальні польові вимірювання починаються і закінчуються на внутрішньому краю стін.
