VEX IQ (1. nesil) Denetleyici Radyosunu Takma ve Çıkarma – VEX Kütüphanesi

Adım 1: Gerekli bileşenleri toplayın.

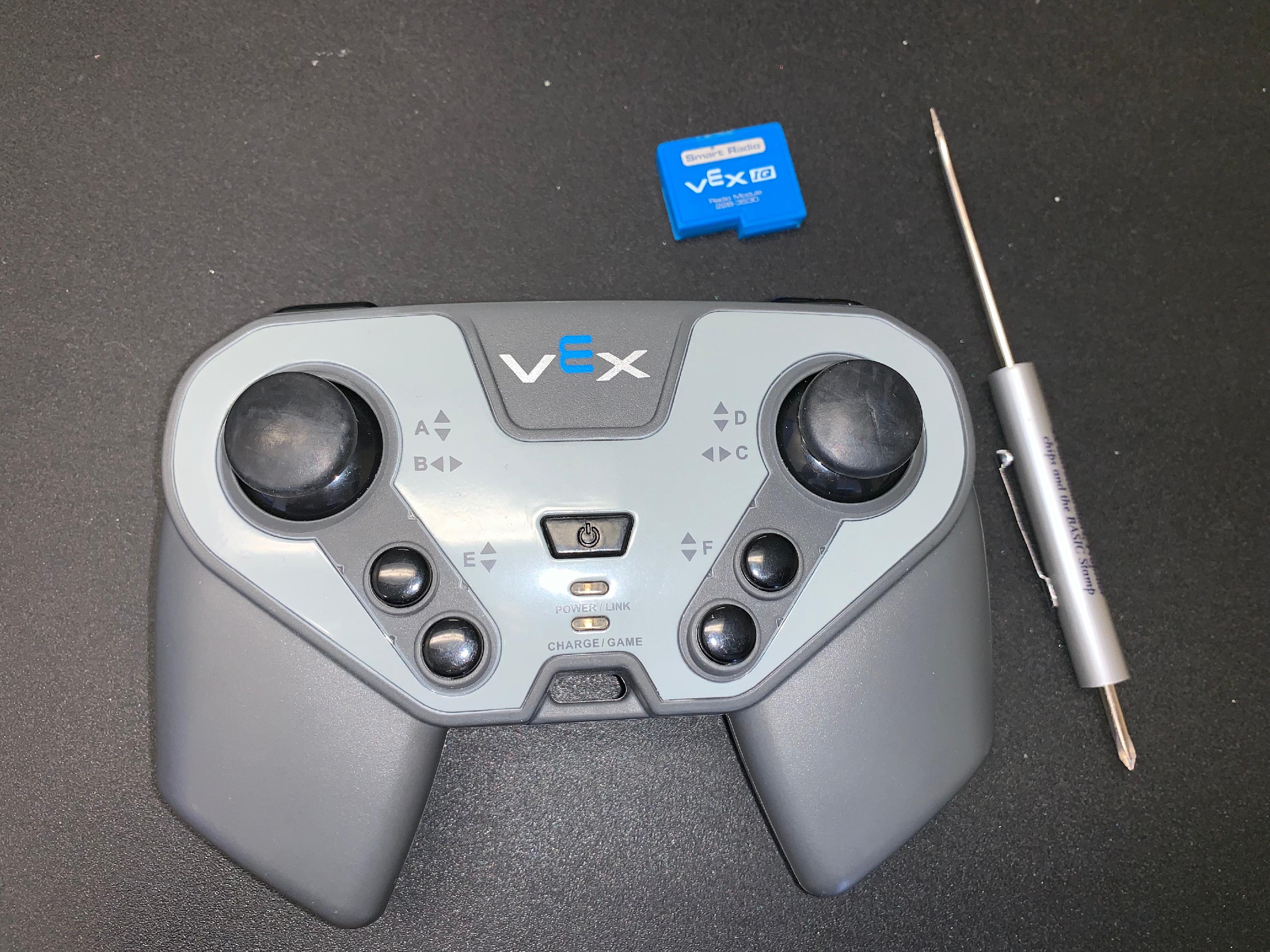

Kumanda, Akıllı Radyo ve bir yıldız tornavida bir masanın üzerinde bir arada duruyor.

Aşağıdaki öğeleri toplayın:

VEX IQ Denetleyici
1 VEX IQ Radyo
Yıldız tornavida

NOT: Radyoların düzgün çalışması için Denetleyici ürün yazılımının en son sürüme güncellenmesi gerekir. Yazılım güncelleme prosedürü için buraya tıklayın.

NOT: Kontrolördeki Telsiz VEX IQ Robot Beynindeki Telsiz ile aynı tipte olduğu sürece hangi Telsiz tipinin kullanıldığı önemli değildir. Uygun kablosuz bağlantı için eşleşen Radyolara ihtiyaç vardır. VEX IQ Radyo hakkında daha fazla bilgi için buraya tıklayın.

Adım 2: Radyo'yu Kontrol Ünitesine Takın.

Radyo'nun Kontrol Ünitesinin Radyo soketine yerleştirilmesi gerektiğini gösteren oklu diyagram. Radyo girişi, Kontrolcünün omuz düğmelerinin arasında, alt tarafta yer alıyor.

Radyoyu Radyo soketine kaydırın. Radyoyu VEX logosu Kontrol Cihazının üst kısmına bakacak şekilde yönlendirin. Tamamen yerine oturuncaya kadar sıkıca bastırın.

NOT: Radyolar sık sık çıkarılıyorsa, plastik tutma mandalının gerilmesini önlemek için Radyo takılmadan önce Denetleyici Pil kapağının çıkarılması daha iyidir.

NOT: Denetleyici üç tip Radyodan herhangi birini destekleyecektir.

Adım 3: Radyoyu Denetleyiciden çıkarın.

Kontrol cihazı, pil kapağı çıkarılmış şekilde ters olarak gösterilmektedir. Bir el Radyo'yu Radyo soketinden çıkarıyor ve bir ok, soketten sıkıca çekilmesi gerektiğini gösteriyor.

Radyoyu çıkarmaya çalışmadan önce, bir yıldız tornavida kullanarak Denetleyici Pil kapağını çıkarın.

Denetleyici Pilinin kapağı çıkarıldıktan sonra Telsizi sıkıca çekerek çıkarın.
