AI Vision Sensörünü Web tabanlı VEXcode EXP'ye bağlayın – VEX Kütüphanesi

AI Vision Sensörünüzü VEXcode projelerinizde kullanmak için ilk adım, sensör ile VEXcode arasında başarılı bir bağlantı kurmaktır. Bunun için şunlar gereklidir:

Yapay Zeka Görüntü Sensörü.
Bir EXP Beyni.
Uygulama tabanlı veya Web tabanlı VEXcode EXP'ye sahip bir bilgisayar.
Akıllı kablo.
Bir USB-C kablosu.

Bu malzemeler elinizdeyken, AI Vision Sensörünüzü VEXcode EXP'ye bağlamak için aşağıdaki adımları izleyin.

USC C kablosuyla bir dizüstü bilgisayara bağlanan AI Vision Sensörü.

1. AI Vision Sensörünü USB-C kablosuyla bilgisayarınıza bağlayın.

VEXcode EXP Araç Çubuğunda, Kod Görüntüleyici ve Yazdırma Konsolu simgeleri arasında Aygıtlar simgesi vurgulanmıştır.

2. VEXcode EXP'yi açın ve Aygıtlar menüsünü açın.

VEXcode EXP Aygıtlar menüsü, Aygıt ekle düğmesinin vurgulandığı bölümdür.

3. Cihaz Ekleseçin.

Cihaz Ekle butonu seçildikten sonra VEXcode EXP Cihazlar menüsü. AI Vision seçeneği vurgulanmıştır.

4. AI Visionseçin.

AI Vision Sensörü için kullanılabilir Bağlantı Noktalarını gösteren Bağlantı Noktası Seç menüsünün ekran görüntüsü.

5. Sensörün bağlı olduğu Akıllı Kablo portunu seçin.

VEXcode EXP'deki AI Vision Sensör Ayarları menüsü, sensörün AIVision1 olarak etiketlendiği yer. Büyük bir AI Vision Sensörü simgesi görüntülenir ve bunun altında Yapılandır etiketli mavi bir düğme vurgulanır.

6. seçinyapılandırın.

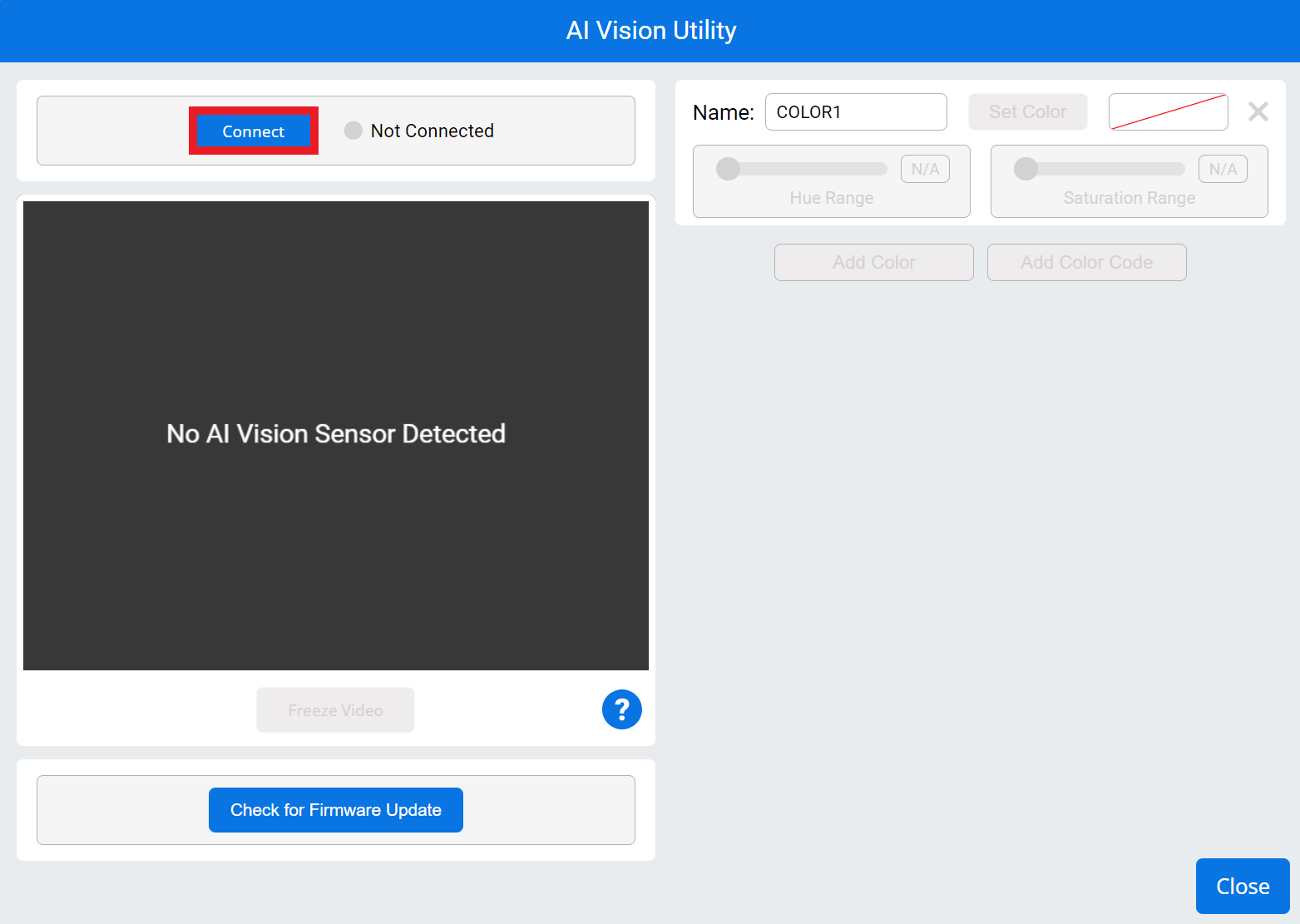

Sensöre bağlı olmayan AI Vision Utility. Canlı yayın boş ve "AI Vision Sensörü Algılanmadı" yazıyor. Yukarıda, Bağlan yazan vurgulanmış bir buton var.

7. AI Vision Sensör Yardımcı Programı penceresi açılacaktır. AI Vision Sensörünüzü bağlamak için Connect seçin.

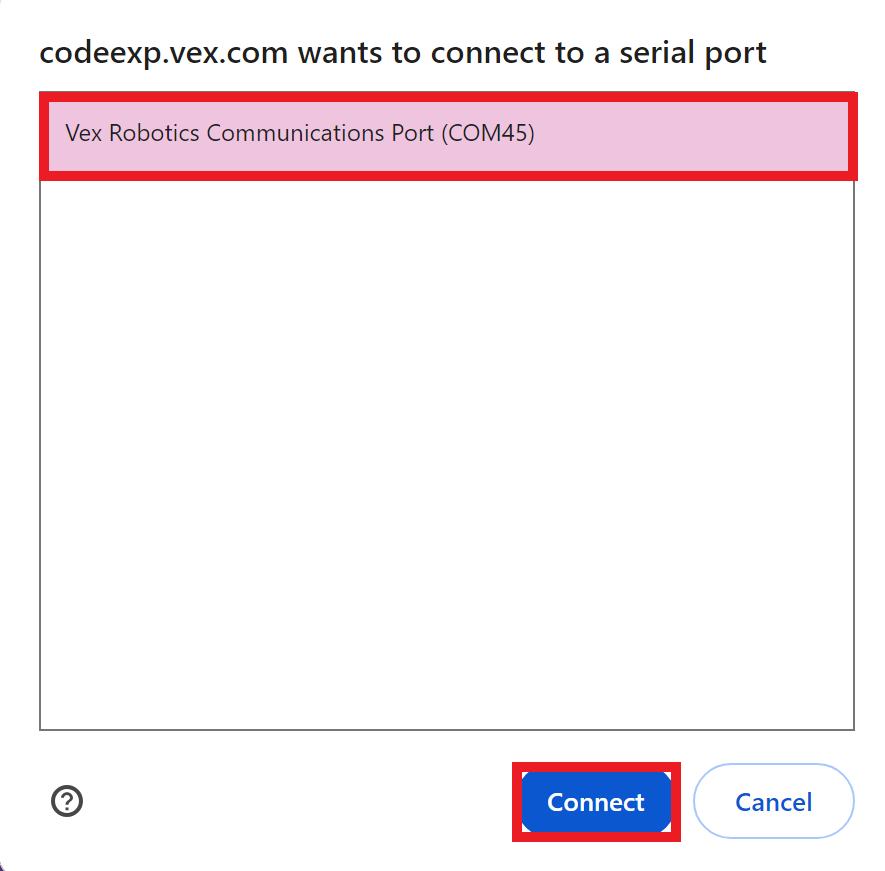

VEX Robotics Communications Port yazan bir seçeneğin yer aldığı tarayıcı bağlantı penceresi. İletişim Portu seçeneği vurgulanır ve altında Bağlan düğmesi vurgulanır.

8. Bağlantı için seri portu seçmenizi isteyen bir pencere açılacaktır. Mevcut olan tek seçeneği seçin.

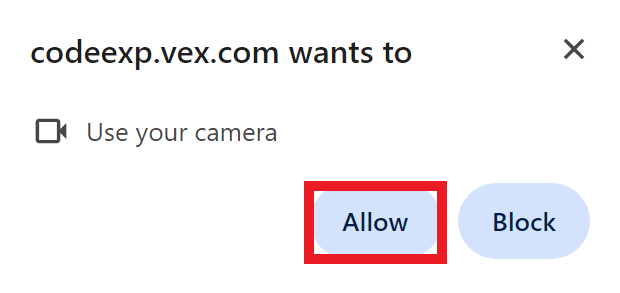

Codeexp.vex.com yazan tarayıcı istemi kameranızı kullanmak istiyor. Aşağıda İzin Ver ve Engelle adında iki seçenek yer alıyor. İzin Ver seçeneği vurgulanmıştır.

9. Kameranızı kullanma izni isteyen bir iletişim kutusu açılacaktır. İzin Ver'i seçin.

Not: Bilgisayarınıza zaten bağlı başka bir kamera varsa (örneğin dizüstü bilgisayarın web kamerası), bunun göstergesinin bir anlığına yandığını görebilirsiniz. Bu normaldir ve VEXcode varsayılan olarak AI Vision Sensörüne ayarlanacaktır.

AI Vision Utility VEXcode EXP'de açılır. AI Vision Sensörünün mevcut görünümü gösterilir ve vurgulanır. Yukarıda, bağlantının başarılı olduğunu belirtmek için yeşil Bağlantılı durumu vurgulanmıştır.

10. AI Vision Sensörünün video ekranı, sensörün gördüğünü gösterecektir.

Güncellenmesi birkaç saniye sürebilir.

Güncellenmiyorsa sensör ve bilgisayara giden kablo bağlantılarınızı kontrol edin.

Mevcut görünümün altında vurgulanan ve "Ürün Yazılımı Güncel" yazan bir düğmenin bulunduğu AI Vision Yardımcı Programı menüsü. Buton gri renktedir ve güncel sürüm aşağıda listelenmiştir. Bu örnekte sürüm 1.0.0.b16 sürümüdür.

11. AI Vision Sensör ekranının altında AI Vision Sensör'ün yazılımı hakkında bilgiler yer alıyor.

Mevcut görünümün altında Yeni Güncelleme Mevcut yazan bir düğmeyi gösteren AI Vision Yardımcı Programı menüsü. Düğmenin altında sürüm listelenir, bu örnekte Sürüm 1.0.0.b12 olarak okunur.

12. Eğer butonda Yeni Güncelleme Mevcutyazıyorsa bu, yazılımı güncellemeniz gerektiği anlamına gelir. AI Vision Sensörünün Donanım Yazılımını Güncelleme hakkındaedinmek için makaleyi takip edin.

Mevcut görünümün altında "Ürün Yazılımı Güncel" yazan bir düğmeyi gösteren AI Vision Yardımcı Programı menüsü. Buton gri renktedir ve sürüm aşağıda listelenmiştir. Bu örnekte Sürüm 1.0.0.b13 yazıyor.

13. Eğer Firmware is Up to Update yazıyorsa, AI Vision Sensörünüz en güncel firmware'e sahiptir ve kullanıma hazırdır!

Akıllı Kablo ile EXP Beynine bağlanan AI Vision Sensörü.

14. AI Vision Sensörünü yapılandırmayı tamamladıktan sonra Sensörü bilgisayardan çıkarın ve Akıllı Kablo ile EXP Beyninize bağlayın.

AI Vision sensörünüzü nasıl yapılandıracağınız hakkında bilgi için buraya gidin.

EXP Brain'e Akıllı Kablo ile bağlanan AI Vision Sensörü. Beyin, bir USB kablosuyla bir dizüstü bilgisayara bağlanmış olarak gösterilmektedir.

15. Artık EXP Brain'inizi bilgisayarınıza bağlayarak AI Vision Sensörünü kullanarak projeleri indirebilirsiniz.
