การตั้งชื่อสกรู

สกรูใช้ระบบการกำหนดหมายเลขเพื่อแยกแยะเส้นผ่านศูนย์กลางเกลียว เกลียวต่อนิ้ว และความยาวของเกลียว มีระบบการกำหนดหมายเลขหลักสองระบบสำหรับสกรู ได้แก่ ระบบมาตรฐานและระบบเมตริก


สกรู VEX มาตรฐาน

สกรู VEX ใช้ระบบมาตรฐาน และหมายเลขแรกที่แสดงบนสกรู VEX คือเส้นผ่านศูนย์กลางเกลียว ถัดไปคือค่าเกลียวต่อนิ้ว และตามด้วยความยาวของเกลียวที่สอดคล้องกัน ตัวอย่างเช่น สกรู #8-32 x ¼” มีเส้นผ่านศูนย์กลางเกลียว 0.164” (#8), 32 เกลียวต่อนิ้ว และความยาวของเกลียว 0.25”

นิ้วเทียบเท่ากับสกรูที่มีหมายเลข
#0 #1 #2 #3 #4 #5 #6 #8 #10 #12
0.060"

0.073”

0.086”

0.099”

0.112”

0.125”
0.138”
0.164”
0.190”
0.216”

ดังที่คุณอาจทราบแล้วว่าสามารถขันสกรูได้ด้วยเครื่องมือมากมาย ตั้งแต่ระบบมาตรฐานของเครื่องมือที่ใช้หัวแฉกและหัวแบน ไปจนถึงการใช้ระบบเมตริกของประแจหกเหลี่ยม ผลิตภัณฑ์ VEX มักใช้เครื่องมือ Torx หรือสกรูแบบ Star Drive VEX ใช้สกรูแบบ Star Drive บ่อยที่สุด เนื่องจากมักจะไม่ลอกออกง่ายเหมือนกับสกรูเมตริกหรือสกรูมาตรฐาน

มาตรฐาน เมตริก สตาร์ไดรฟ์
Screw_Driver.jpg Allen_Wrenches.jpg Allen_Key.jpg

วิธียึดสกรูและน็อตให้แน่น

สามารถขันสกรูเข้ากับน็อตได้โดยใช้เครื่องมือที่รองรับการใช้งานตามที่กล่าวไว้ข้างต้น สำหรับการสาธิตสิ่งนี้ โปรดดูวิดีโอด้านล่าง ประเด็นสำคัญจากวิดีโอที่เกี่ยวข้องกับอาคาร VEX และชีวิตจริงคือคำว่า "ถูกต้อง-แน่น ถนัดมือซ้าย-หลวม" เพื่อขันหรือคลายสกรูให้แน่น หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับชุดเครื่องมือ Kit โปรดดู บทความนี้จากไลบรารี VEX สำหรับเครื่องมือ Kit V5 ดู บทความนี้จากไลบรารี VEX สำหรับเครื่องมือ EXP Kit หรือดู บทความนี้ จากไลบรารี VEX สำหรับเครื่องมือ V5 Workcell


ลักษณะสกรู

ผลิตภัณฑ์ VEX ใช้สกรูสองสไตล์ที่แตกต่างกัน สิ่งแรกซึ่งมักใช้น้อยกว่าแต่ยังคงมีความสำคัญพอๆ กันคือ Set Screw


สกรูตัวหนอนจะแตกต่างจากสกรูทั่วไปเนื่องจากไม่มี "หัว" สกรูตัวหนอนมีขนาดเดียวและมีหัวที่แตกต่างกัน 2 หัว #8-32 x 0.125” Star Drive สกรูชุดเหล่านี้มักพบใน Shaft Collars, Clamping Shaft Collars และสามารถขันเข้าใน standoffs ได้

สกรูแบบที่สองคือ สกรูแบบ Hex และ Star Drive ที่เป็นที่รู้จักอย่างกว้างขวาง (ซึ่งมีหัวเมื่อเทียบกับชุดสกรู สกรูที่ไม่ได้)


สกรูมีให้เลือกหลายขนาด ได้แก่:

  • #6-32 x ¼” และ #6-32 x ½”
  • #8-32 x ¼” ถึง #8-32 x 2”
  • #6-32 x ½”, #8-32 x ¼” และ #8-32 x ½”

สกรูล็อค. สกรูล็อคมีการเคลือบไนลอนบนส่วนหนึ่งของเกลียวซึ่งช่วยป้องกันไม่ให้คลายตัว

ตารางนี้แสดงระบบการตั้งชื่อที่ใช้กับสกรูแบบ Star Drive ตารางนี้แสดงแรงบิดสูงสุดที่สกรูแต่ละขนาดอนุญาต

ขนาดดาว

ชี้ไปที่ชี้
(S) (มม.)
สกรู (D) แรงบิดสูงสุด
(นาโนเมตร)

T6

1.6

M2

0.75

T7 2 M2.5

1.4

T8 2.3 M2.5 2.2
T9 2.5 ม3 2.8
T10 2.7 M3 & M3.5 3.7
T15 3.3 M3.5 & M4 6.4
T20 3.8 M4 & M5 10.5
T25 4.4 M4.5 & M5 15.9
T27 5 M4.5 & M5 & M6 22.5
T30 5.5 M6 & M7 31.1
T40 6.6 M7 & M8 54.1
T45 7.8 M8 & M10 86.2
T50 8.8 ม10 132
T55 11.2 ม12 252
T60 13.2 ม14 437
T70 15.5 ม16
T80 17.6 ม18
T90 19.9 ม20
T100 22.1 ม22

สกรูมีหัว 2 แบบ: Hex Drive และ Star Drive

  • สกรูตัวขับหกเหลี่ยม #6-32 หรือ #8-32 ซึ่งขันแน่นด้วยประแจหกเหลี่ยมขนาด 5/64” และ 3/32” ตามลำดับ
  • สกรูขับสตาร์ #8-32 ซึ่งขันให้แน่นโดยใช้ประแจขับสตาร์ T15 หรือไขควงสตาร์ขับ T15
    • หัวแบบดาวมีแนวโน้มที่จะ ลอกน้อยกว่า สำหรับจุดหมุน ยังมีสกรูไหล่ #8-32 ซึ่งมีส่วนที่ไม่มีเกลียวสั้นๆ และบริเวณนี้จะสร้างแรงเสียดทานน้อยลงสำหรับจุดหมุน ตารางที่สมบูรณ์พร้อมสกรูทุกขนาดจะอยู่ที่ด้านล่างของหน้า

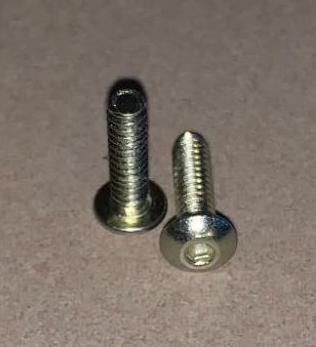

#6-32 สกรูตัวขับหกเหลี่ยม #8-32 สกรูตัวขับหกเหลี่ยม สกรูตัวขับดาว #8-32
6-32_Hex_Drive_Screw.jpg 8-32_Hex_Drive_Screw.png Star_Drive_Screw.png
ประแจหกเหลี่ยม 5/64” ประแจหกเหลี่ยม 3/32” กุญแจขับเคลื่อนดาว T15
5_64__Hex_Key.jpg 3_32__Hex_Key_Pt1.png3_32__Hex_Key_Pt_2.png T15_Star_Drive_Key_Pt_2.pngT15_Star_Drive_Key_Pt_1.png

ข้อมูลวัสดุและการใช้งาน

ก่อนที่จะเริ่มใช้สกรู สิ่งสำคัญคือต้องเรียนรู้วิธีเลือกความยาวของสกรู ชมวิดีโอนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับการเลือกสกรูที่มีความยาวดีที่สุดสำหรับงานประกอบของคุณ


มอเตอร์อัจฉริยะ V5 และน็อตและตัวแยก VEX มาตรฐานทั้งหมด

  • #8-32 วัสดุสกรูแบบสตาร์ไดรฟ์: โลหะผสมเหล็ก
    • สกรู SAE เกรด 8
    • ความต้านทานแรงดึง 150,000 PSI
    • ออกแบบมาเพื่อทนต่อแรงบิดจำนวนมาก ซึ่งช่วยให้ผู้สร้างสามารถ "ล็อค" กลไกของตนได้อย่างแท้จริง
    • ใช้งานได้กับมอเตอร์อัจฉริยะ V5 และน็อตและตัวแยก VEX มาตรฐานทั้งหมด


มอเตอร์อัจฉริยะ V5 และน็อตและตัวแยก VEX มาตรฐานทั้งหมด

  • #8-32 วัสดุสกรูตัวขับ Hex: สแตนเลสสตีลความแข็งแรงสูงไม่มีการเคลือบ
    • ใช้งานได้กับมอเตอร์อัจฉริยะ V5 และน็อตและตัวแยก VEX มาตรฐานทั้งหมด
    • #8-32 สกรูล็อค
      • ติดตัวล็อคเกลียวบนด้าย
      • ล็อคเกลียวจะช่วยยึดสกรูให้เข้าที่
        • สามารถใช้งานได้ประมาณ 10-15 ครั้ง และยังคงล็อคแน่นหนา
        • ให้ฟังก์ชันการทำงานคล้ายกับ VEX Nylock Nuts


ใช้สำหรับ VEX Cortex มอเตอร์และเซอร์โวเท่านั้น

  • #6-32 วัสดุสกรู: สแตนเลสความแข็งแรงสูงไม่มีการเคลือบ
    • เข้ากันได้กับมอเตอร์และเซอร์โว 393
    • สกรูล็อค #6-32
    • ติดตัวล็อคเกลียวบนด้าย
    • ล็อคเกลียวจะช่วยยึดสกรูให้เข้าที่
      • สามารถใช้งานได้ประมาณ 10-15 ครั้ง และยังคงล็อคแน่นหนา
      • ให้ฟังก์ชันการทำงานคล้ายกับ VEX Nylock Nuts


น็อตและตัวแยก VEX มาตรฐานทั้งหมด

  • วัสดุสกรูไหล่: สแตนเลสสตีลความแข็งแรงสูงไม่มีการเคลือบ
    • ใช้งานได้กับน็อตและตัวแยก VEX มาตรฐานทั้งหมด
    • สร้างเดือยที่มีความลาดเอียงต่ำในโลหะ VEX
    • ออกแบบมาให้พอดีกับรูสี่เหลี่ยม VEX และช่วยให้โลหะหลายชั้นหมุนได้
      • เส้นผ่านศูนย์กลาง 0.176" x ไหล่ยาว 0.20"
      • ตัวขับประแจหกเหลี่ยม VEX 3/32"


น็อตและตัวแยก VEX มาตรฐานทั้งหมด

  • วัสดุสกรูหัวแม่มือ: พลาสติก
    • ใช้งานได้กับน็อตและตัวแยก VEX มาตรฐานทั้งหมด
    • ขนาดเดียวกัน (#8-32) เป็นสกรู VEX มาตรฐาน มีเพียงหัวที่มีเส้นผ่านศูนย์กลาง 0.428" เท่านั้น จึงสามารถขันให้แน่นหรือคลายได้ด้วยมือ
    • เหมาะสำหรับการใช้งานที่ต้องเสียบหรือถอดสกรูหลายครั้ง เช่น แผงทางเข้าของหุ่นยนต์หรือที่ยึดแบตเตอรี่ หรือในสถานการณ์ที่ไม่นิยมใช้เครื่องมือ เช่น การตั้งค่าการศึกษาบางอย่าง

รายการสกรูทั้งหมดที่จำหน่ายโดย VEX

จุดประสงค์ของตารางนี้คือเพื่อให้เห็นภาพรายการสกรูทั้งหมดที่ขายโดย VEX การใช้ตารางนี้สามารถช่วยสร้างทางเลือกที่มองไม่เห็นเพื่อรวมเข้ากับงานสร้างของคุณ

สไตล์สกรู

ความยาว / ประเภทสกรู

สกรู

SKU

#8-32 สตาร์ไดรฟ์













1/8"

สกรูตัวหนอนแบบสตาร์ไดรฟ์ #8-32 x 1/8" (แพ็ค 32 ชิ้น)

276-6098

1/4"

#8-32 x 1/4" สกรูขับแบบดาว (100 แพ็ค)
#8-32 x 1/4" สกรูขับแบบดาวล็อค (100 แพ็ค)

276-4990
276-5006

3/8"

สกรูแบบสตาร์ไดรฟ์ #8-32 x 3/8" (100 ชิ้น)

276-4991

1/2"

#8-32 x 1/2" สกรูแบบสตาร์ไดรฟ์ (100 แพ็ค)
#8-32 x 1/2" สกรูแบบสตาร์ไดรฟ์แบบล็อค (100 แพ็ค)

276-4992
276-5007

5/8"

สกรูแบบสตาร์ไดรฟ์ #8-32 x 5/8" (100 ชิ้น)

276-4993

3/4"
สกรูหัวจมดาว #8-32 x 3/4" (100 ชิ้น) 276-4994
7/8"
สกรูแบบสตาร์ไดรฟ์ #8-32 x 7/8" (100 ชิ้น) 276-4995
1"
#8-32 x 1.000" สกรูแบบสตาร์ไดรฟ์ (แพ็ค 100 ชิ้น) 276-4996
1.25"
สกรูแบบสตาร์ไดรฟ์ #8-32 x 1.250" (แพ็ค 50 ชิ้น) 276-4997
1.5"
สกรูแบบสตาร์ไดรฟ์ #8-32 x 1.500" (แพ็ค 50 ชิ้น) 276-4998
1.75"
สกรูแบบสตาร์ไดรฟ์ #8-32 x 1.750" (แพ็ค 50 ชิ้น) 276-4999
2"
สกรูแบบสตาร์ไดรฟ์ #8-32 x 2.000" (แพ็ค 25 ชิ้น) 276-5004
2.25"
สกรูแบบสตาร์ไดรฟ์ #8-32 x 2.250" (แพ็ค 25 ชิ้น) 276-8015
2.5" สกรูแบบสตาร์ไดรฟ์ #8-32 x 2.500" (แพ็ค 25 ชิ้น) 276-8016



สไตล์สกรู

ความยาว / ประเภทสกรู
สกรู
SKU

#8-32 ไดรฟ์หกเหลี่ยม

1/4"


สกรู #8-32 x 1/4" (100 แพ็ค)
#8-32 x 1/4" สกรูล็อค (100 แพ็ค)



275-1002

275-1260

3/8"

สกรู #8-32 x 3/8" (100 ชิ้น)

275-1003

1/2"

สกรู #8-32 x 1/2" (100 แพ็ค)
#8-32 x 1/2" สกรูล็อค (100 แพ็ค)

275-1004

275-1261

5/8"

สกรู #8-32 x 5/8" (100 ชิ้น)

275-1005

3/4"
สกรู #8-32 x 3/4" (100 ชิ้น)
275-1006
7/8"
สกรู #8-32 x 7/8" (100 ชิ้น)
275-1007
1"
สกรู #8-32 x 1.000" (100 ชิ้น)
275-1008
1.25"
สกรู #8-32 x 1.250" (50 แพ็ค)
275-1009
1.5"
สกรู #8-32 x 1.500" (50 แพ็ค)
275-1010
1.75"
สกรู #8-32 x 1.750" (50 แพ็ค)
275-1011
2" สกรู #8-32 x 2.000" (25 ชิ้น) 275-1012

สกรูพิเศษ



ตะปูควง
ตะปูควง 1/2" (50 แพ็ค)
275-1485
สกรูไหล่
สกรูไหล่ #8-32 (แพ็ค 25 ชิ้น) 276-1408

#6-32 ไดรฟ์หกเหลี่ยม


1/4"
สกรู #6-32 x 1/4" (50 แพ็ค) 275-0659
1/2"
สกรู #6-32 x 1/2" (50 แพ็ก)
#6-32 x 1/2" สกรูล็อค (100 แพ็ก)

275-1169

276-1958
