หุ่นยนต์ที่ใช้ใน VIQC Virtual Skills คือเวอร์ชันเสมือนจริงของ Snapshot ซึ่งก็คือ VEX IQ Hero Bot ซึ่งใช้สำหรับการแข่งขัน VEX IQ Competition (VIQC) Slapshot ปี 2022-2023 สแนปชอตเสมือนมีขนาดและมอเตอร์เหมือนกับสแนปชอตจริง แต่มีเซ็นเซอร์เพิ่มเติมสำหรับการเข้ารหัสการเคลื่อนไหวอัตโนมัติเพิ่มเติมใน VEXcode IQ ใน Slapshot เวอร์ชัน VEXcode IQ มีหุ่นยนต์เพียงตัวเดียวและได้รับการกำหนดค่าไว้ล่วงหน้าแล้ว ซึ่งช่วยลดความจำเป็นในการกำหนดค่าหุ่นยนต์หรือโครงการเทมเพลตที่กำหนดไว้ล่วงหน้า
การควบคุมหุ่นยนต์
สแนปชอตมีการควบคุมดังต่อไปนี้:
ระบบขับเคลื่อน พร้อมด้วยเซ็นเซอร์เฉื่อย สิ่งนี้ทำให้บล็อกหมวดหมู่ "ระบบขับเคลื่อน" ในกล่องเครื่องมือของ VEXcode IQ สามารถขับเคลื่อนและหมุนหุ่นยนต์ได้
Arm ควบคุมโดย Arm Motor วิธีนี้ช่วยให้หุ่นยนต์ปล่อยดิสก์จากเครื่องจ่ายบางส่วนและเอื้อมข้ามสิ่งกีดขวางเพื่อสัมผัสโซนสัมผัสเมื่อสิ้นสุดการแข่งขัน
- แขนถูกยกขึ้นและลดระดับลงโดยใช้บล็อก [หมุนเพื่อ] หรือ [หมุนไปยังตำแหน่ง] ตำแหน่งเริ่มต้นคือสำหรับแขนที่จะลดระดับลง
ไอดี ควบคุมโดยมอเตอร์ไอดี สิ่งนี้ทำให้หุ่นยนต์นำดิสก์เข้าหรือกลับไอดี (การกลับไอดีเรียกอีกอย่างว่าเอาท์เทค) เพื่อหมุนดิสก์ออกจากไอดีและให้คะแนน
- สามารถหมุนไอดีได้โดยใช้บล็อก [หมุนเพื่อ] การหมุนท่อไอดี 180 องศาจะใช้ดิสก์จากสนาม
- ทั้งทางเข้าและทางออกสามารถย้ายได้โดยใช้บล็อก [Spin] ด้วยการหมุนมอเตอร์ตามระยะเวลาที่กำหนดแล้วหยุดมอเตอร์ คุณสามารถมั่นใจได้ว่าดิสก์จะถูกล้างออกจากเอาท์พุตแล้ว
เซ็นเซอร์หุ่นยนต์
Virtual Snapshot ได้เพิ่มเซ็นเซอร์สำหรับการตั้งโปรแกรมอัตโนมัติใน VEXcode IQ เซ็นเซอร์เหล่านี้ใช้เซ็นเซอร์ VEX IQ (รุ่นที่ 2) รวมถึงเซ็นเซอร์วัดระยะ (รุ่นที่ 2) และเซ็นเซอร์ออปติคอล
เฉื่อย
เซ็นเซอร์เฉื่อย ที่ใช้กับระบบขับเคลื่อน . ช่วยให้หุ่นยนต์สามารถเลี้ยวได้อย่างแม่นยำและแม่นยำ
ส่วนหัวของระบบขับเคลื่อนรายงานค่าตั้งแต่ 0 ถึง 359.9 องศา และตามเข็มนาฬิกาจะเป็นค่าบวก
เซ็นเซอร์วัดระยะ (รุ่นที่ 2)

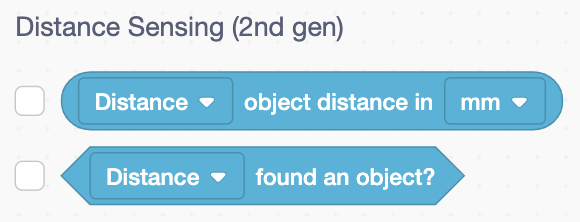

เซ็นเซอร์ระยะห่าง จะรายงานว่ามีวัตถุอยู่ใกล้เซ็นเซอร์หรือไม่ รวมถึงระยะทางโดยประมาณจากด้านหน้าของเซ็นเซอร์ ไปยังวัตถุ หน่วยเป็นมิลลิเมตรหรือนิ้ว
เซ็นเซอร์ระยะบน Snapshot ด้านหน้าสามารถใช้เพื่อตรวจจับระยะห่างจากรั้วที่หุ่นยนต์อยู่ในปัจจุบัน
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเซ็นเซอร์วัดระยะ IQ (รุ่นที่ 2) ดูบทความ VEX Library นี้
สวิตช์กันชน
สวิตช์กันชน จะรายงานว่ามีการกดอยู่หรือไม่
สวิตช์บัมเปอร์อยู่ภายในกลไกไอดี และสามารถใช้เพื่อตรวจสอบว่ามีการโหลดดิสก์ลงในไอดีหรือไม่
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสวิตช์บัมเปอร์ โปรดดู VEX Library บทความ
ออปติคัลเซนเซอร์

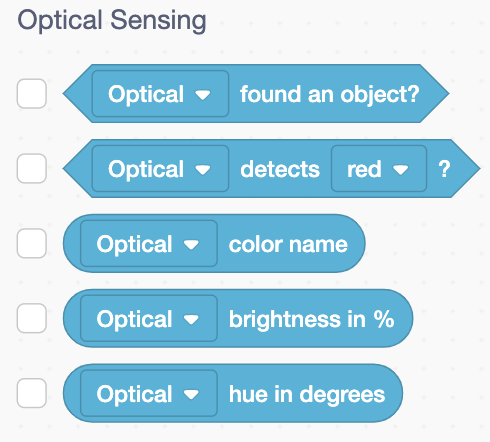

ออปติคัลเซนเซอร์ ใช้แสงสะท้อนเพื่อตรวจจับสี ค่าเฉดสี ค่าระดับสีเทา และความใกล้เคียงของวัตถุ
ออปติคัลเซนเซอร์ที่อยู่ใน Snapshot ด้านหน้าใช้เพื่อตรวจจับสีของตัวจ่าย
สิ่งนี้มีประโยชน์เมื่อพิจารณาว่าเครื่องจ่ายที่จะโต้ตอบกับเครื่องจ่ายใดและวิธีที่หุ่นยนต์ควรตอบสนองต่อเครื่องจ่ายเพื่อปล่อยดิสก์
