สนามแข่งขันทักษะเสมือนจริงของ VEX Robotics (VRC) มีขนาดและการตั้งค่าเดียวกันกับสนามสำหรับการจับคู่ทักษะแบบตัวต่อตัว ข้อมูลนี้จะมีประโยชน์เมื่อสร้างโครงการใน VRC Virtual Skills



ขนาดสนาม


แต่ละไทล์บนสนามมีขนาด 600 มม. x 600 มม. (~ 24 นิ้ว x 24 นิ้ว)

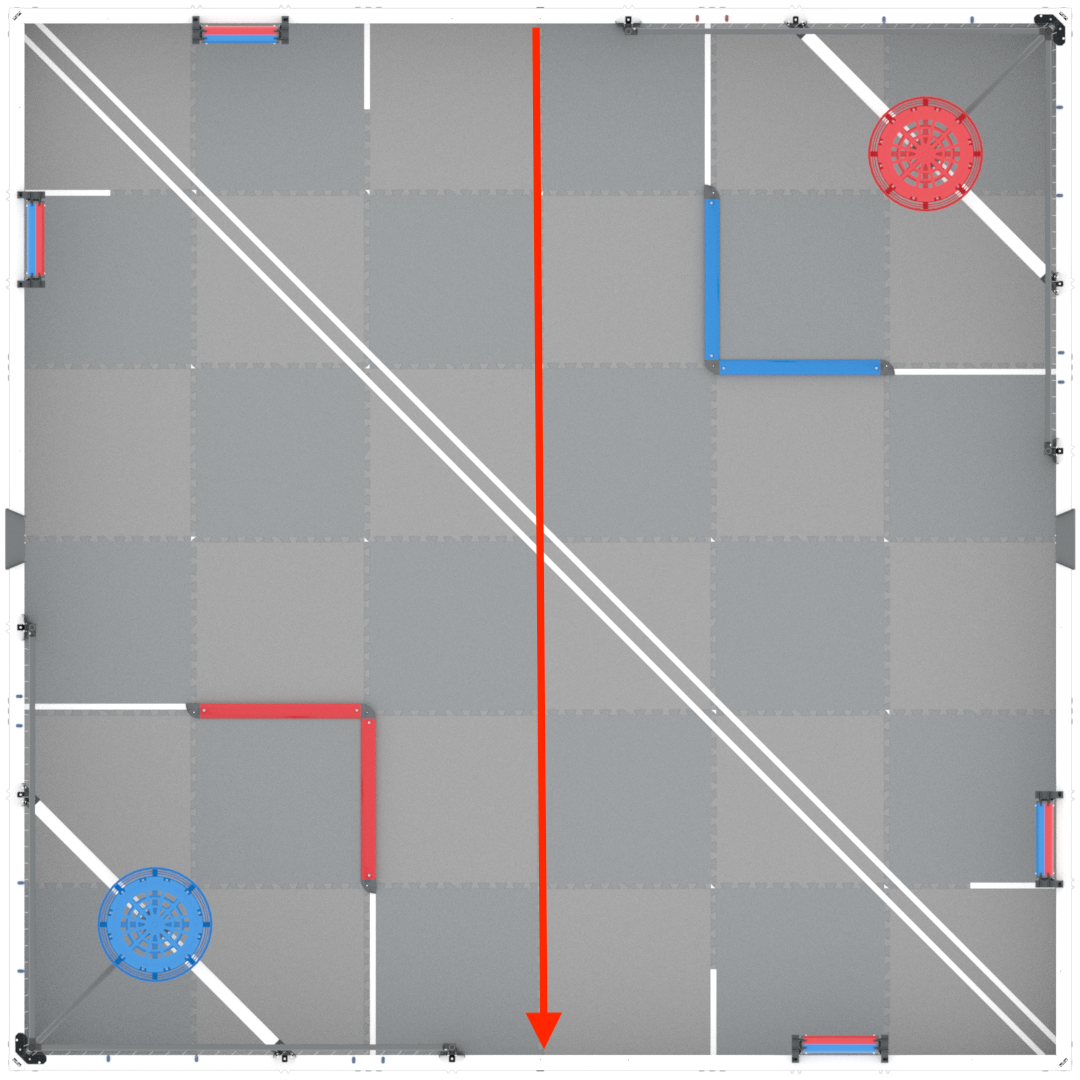

ฟิลด์ยาวหกแผ่นเต็ม

โดยรวมแล้ว สนามนี้มีความยาว 3.65 ม. (~ 12 ฟุต)

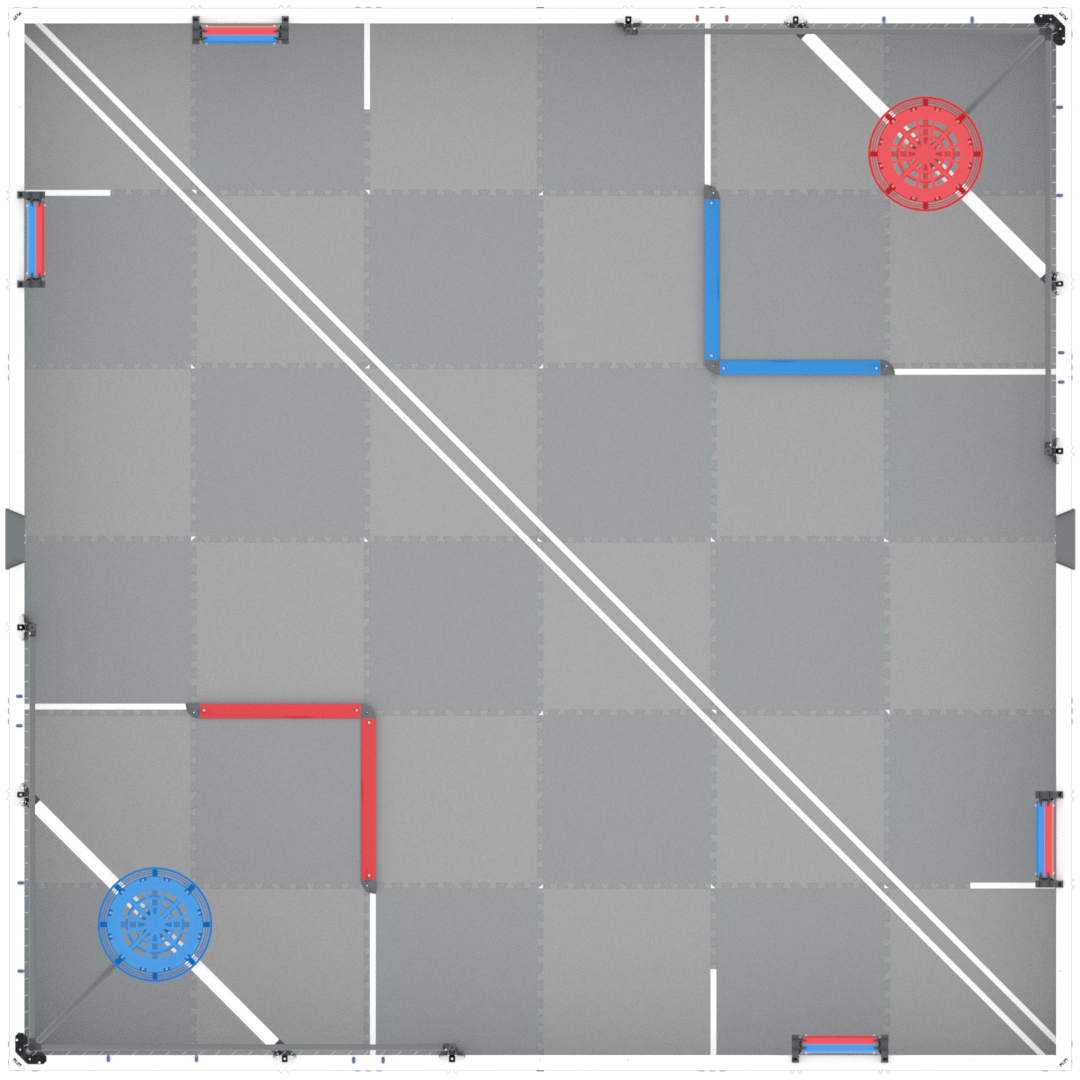

ทุ่งกว้างหกแผ่นเต็ม

โดยรวมแล้ว สนามกว้าง 3.65 ม. (~ 12 ฟุต)

หมายเหตุการวัด:

  • การวัดไทล์แบบเต็มแต่ละรายการเริ่มต้นและสิ้นสุดที่ขอบของไทล์
  • การวัดภาคสนามทั้งหมดเริ่มต้นและสิ้นสุดที่ขอบด้านในของขอบสนาม

พิกัดสนาม

ใน VRC Virtual Skills นั้น Moby ซึ่งเป็น Hero Bot สำหรับปีนี้ ติดตั้งเซ็นเซอร์ GPS ที่รายงานตำแหน่งและมุมของมัน GPS Sensor รายงานพิกัด (X, Y) ของจุดศูนย์กลางการหมุนของ Moby บนสนาม หน่วยเป็นมิลลิเมตรหรือนิ้ว สามารถใช้เพื่อเข้ารหัส Moby เพื่อขับรถไปยังสถานที่เฉพาะ และนำทางไปยังสนามทักษะเสมือนจริงของ VRC โดยใช้การตอบสนองของเซ็นเซอร์แทนระยะทางที่กำหนด

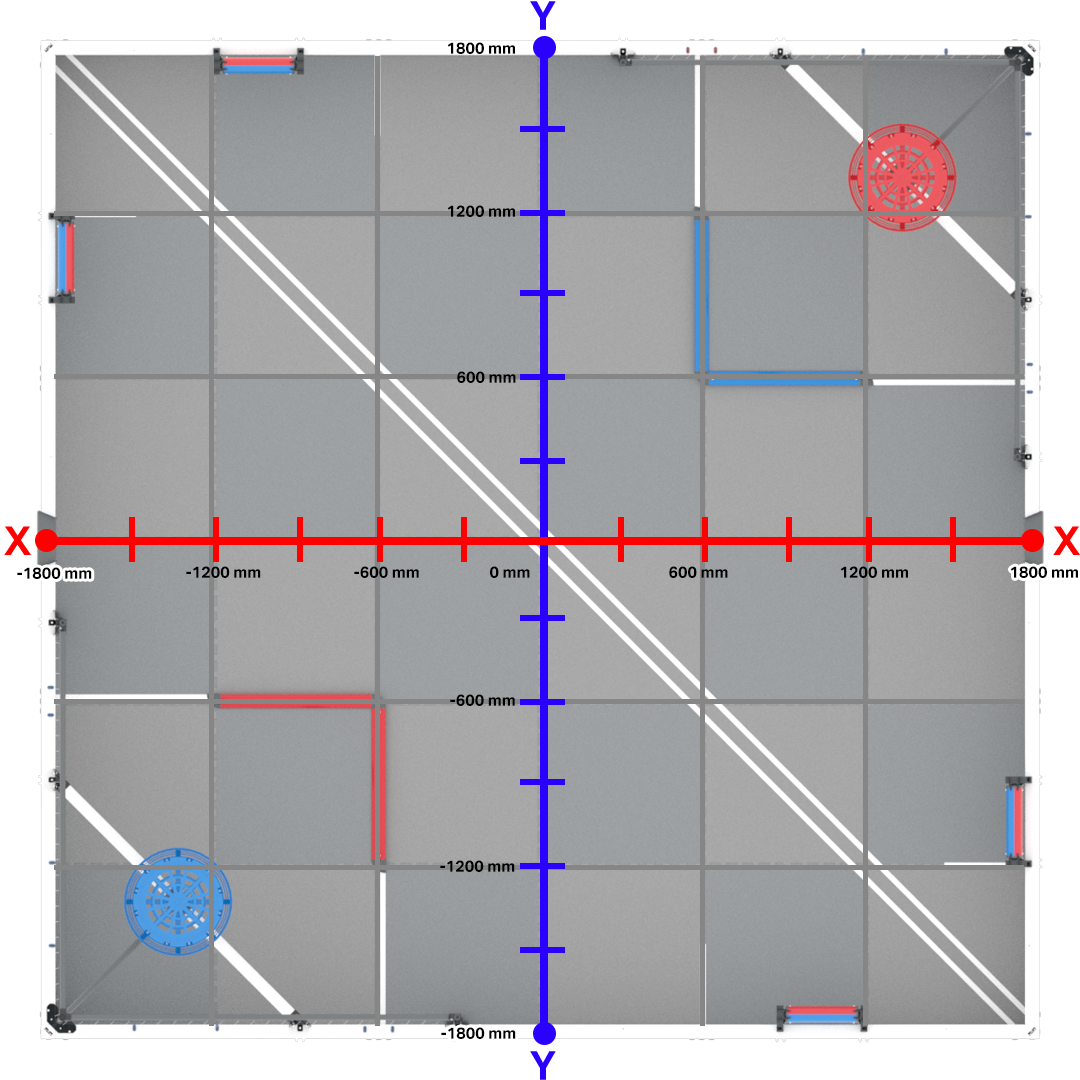

Field in VRC Virtual Skills มีตั้งแต่ -1800 มม. ถึง 1800 มม. สำหรับตำแหน่ง X และ Y

ตำแหน่งศูนย์กลางหรือจุดเริ่มต้น (0,0) ตั้งอยู่ที่เป้าหมายมือถือเป็นกลางในใจกลางของสนาม

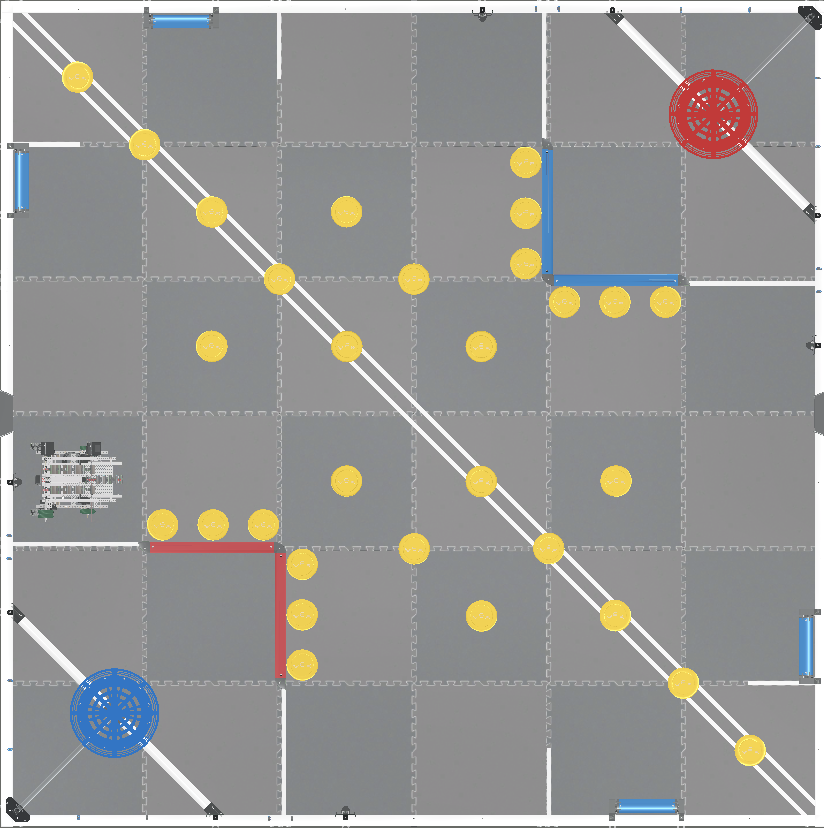

Rings, Platforms และ Mobile Goals บนสนาม VRC Virtual Skills มีขนาดเท่ากัน และอยู่ในตำแหน่งเดียวกันกับสนามสำหรับการแข่งขัน Skills Match แบบตัวต่อตัว

ดูบทความนี้สำหรับข้อมูลเพิ่มเติมเกี่ยวกับตำแหน่งขององค์ประกอบเกมในฟิลด์ทักษะเสมือน VRC


ดูคู่มือเกม VRC สำหรับข้อมูลเพิ่มเติมเกี่ยวกับองค์ประกอบเฉพาะของเกม
