ระบบโครงสร้างพลาสติก VEX เป็นระบบที่ไม่ต้องใช้เครื่องมือซึ่งออกแบบมาเพื่อความเร็วในการประกอบและความคล่องตัว ด้วยการใช้ระบบพิทช์สามมิติมาตรฐานสำหรับชิ้นส่วนพลาสติก VEX ทั้งหมด คุณสามารถสร้างในทิศทางใดก็ได้และเชื่อมต่อชิ้นส่วนกลับไปที่ส่วนที่เหลือของโครงสร้างเสมอ
ระบบการก่อสร้างพลาสติก VEX ประกอบด้วยประเภทชิ้นส่วนดังต่อไปนี้:
อิเล็กทรอนิกส์ - สมองของหุ่นยนต์ แบตเตอรี่ มอเตอร์ และเซ็นเซอร์ที่จะนำชีวิตและความชาญฉลาดมาสู่หุ่นยนต์ของคุณ
ส่วนประกอบโครงสร้าง - คานและแผ่น เป็นส่วนประกอบพื้นฐานของหุ่นยนต์ของคุณ
หมุดยึด - พิน สแตนด์ออฟ และตัวเชื่อมต่อมุม ใช้สำหรับเชื่อมต่อส่วนประกอบโครงสร้าง
ส่วนประกอบการเคลื่อนไหว - ล้อเฟือง รอก และอุปกรณ์เสริมอื่นๆ มอบการเคลื่อนไหวและความสามารถเพิ่มเติมให้กับหุ่นยนต์ของคุณ
ตัวช่วยที่เป็นประโยชน์เมื่อใช้ระบบโครงสร้างพลาสติก VEX คือ VEX IQ Parts Ruler ไม้บรรทัดนี้มีสเกล 1:1 จึงสามารถวางชิ้นส่วนต่างๆ บนฉบับที่พิมพ์ได้โดยตรงเพื่อให้ระบุได้ง่าย ดูบทความนี้สำหรับข้อมูลเกี่ยวกับไม้บรรทัดและลิงก์ไปยัง PDF ที่สามารถพิมพ์ได้ข้อมูลนี้เป็นประโยชน์เมื่อทำการประกอบหุ่นยนต์ IQ Buildหรือค้นหาชิ้นส่วนทดแทนในกลุ่มผลิตภัณฑ์ VEX
ระบบการกำหนดขนาดสำหรับชิ้นส่วน
มีระบบกำหนดขนาดหลายระบบที่เกี่ยวข้องกับระบบโครงสร้างพลาสติก VEX ซึ่งรวมถึงระบบ Pitch สำหรับผลิตภัณฑ์โครงสร้าง การกำหนดขนาดสำหรับพินตัวเชื่อมต่อ และระบบกำหนดขนาดสำหรับผลิตภัณฑ์ Motion
สนาม คือระยะห่างระหว่างจุดที่สอดคล้องกันสองจุดต่อเนื่องกัน ด้วยระบบการก่อสร้างพลาสติก VEX นี่คือหนึ่งหน่วยในระบบกริดสามมิติ รูยึดแบบปกติทั้งหมดจะห่างกัน 1x (12.7 มม. / 0.5") เพลา แท่นยืน ขั้วต่อมุม คาน และเพลตมีขนาดเป็นทวีคูณจำนวนเต็มของระยะพิทช์

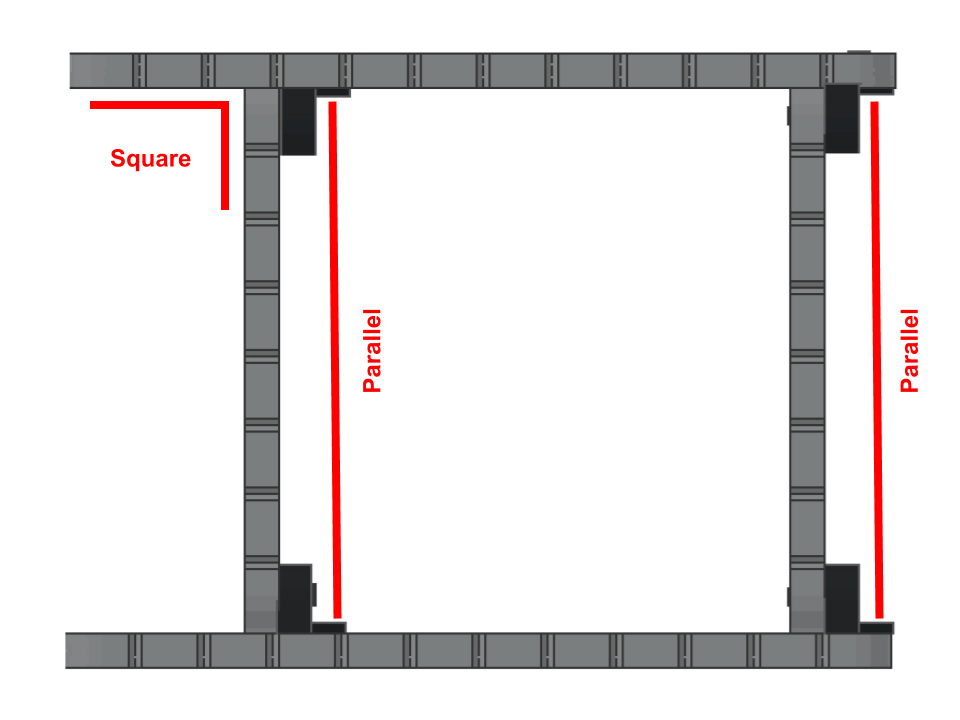

ซึ่งช่วยให้สามารถเรียกชิ้นส่วนโครงสร้างว่า "จำนวนรู" เมื่อใช้วิธีนี้ บีม 1x12 จะมีความกว้าง 1 รูและยาว 12 รู คาน 2x และเพลตมีแถวตรงกลางของรูที่อยู่ระหว่างชุดกริดของรู รูเหล่านี้ชดเชยด้วย 1/2 รู ซึ่งช่วยให้มีตัวเลือกการประกอบเพิ่มเติมได้มากมาย เมื่อปฏิบัติตามชุดคำสั่งการสร้าง VEX การให้ความสำคัญกับจำนวนหลุมเป็นสิ่งสำคัญสำหรับความสำเร็จ เมื่อสร้างชุดประกอบหุ่นยนต์แบบกำหนดเอง การนับจำนวนรูสามารถรับประกันได้ว่าโครงสร้างจะขนานกันและมีมุมเป็นรูปสี่เหลี่ยมจัตุรัส
| การนับหลุม | ขนานและสี่เหลี่ยม |
|
|
|
| คาน 1x2, 1x4 และ 1x6 |
บีม 1x2, 1x4 และ 1x6 มีรูตรงกลางเพิ่มเติมตามความยาว ทำให้มีแนวเป็น 3 รู 5 รู และ 7 รู รูเพิ่มเติมนี้ช่วยให้สามารถสอดเพลาผ่านจุดศูนย์กลางของชิ้นส่วน หรือเชื่อมต่อชิ้นส่วนเพิ่มเติมตรงกลางลำแสงได้
| ตัวอย่างการใช้ขั้วต่อพิน 1x2 |

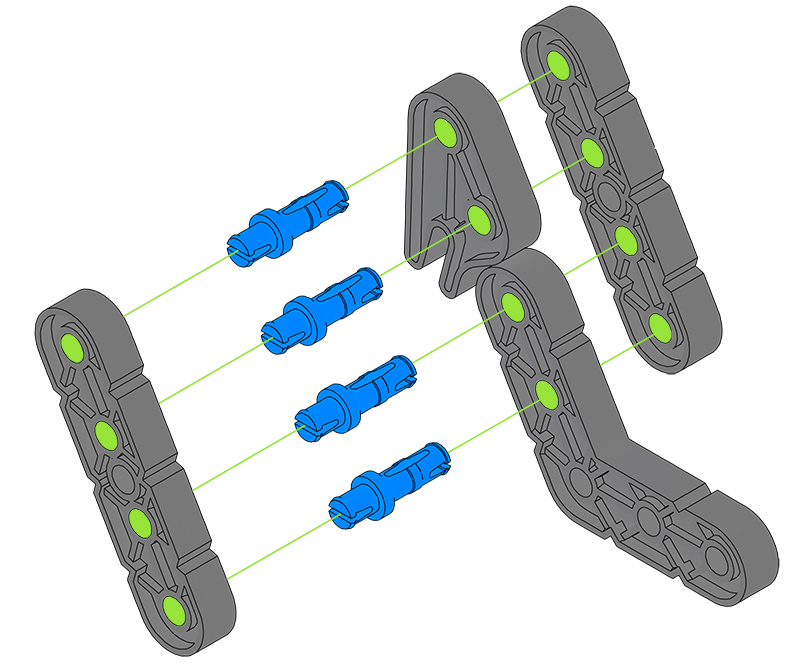

หมุดขั้วต่อ โดยทั่วไปจะใช้เพื่อเชื่อมต่อคาน แผ่น และขั้วต่อมุมในแนวขนาน หมุดจะถูกระบุโดยขึ้นอยู่กับจำนวนคานที่สามารถเชื่อมต่อเข้าด้วยกันได้ (เช่น 1x1 หรือ 1x2) โดยที่ชื่อ "x" แสดงถึงตำแหน่งของหน้าแปลน ในกรณีของการตั้งชื่อพินตัวเชื่อมต่อ คำว่า "ระยะพิทช์" หมายถึงความหนาของลำแสง (หนา 6.35 มม. / 0.25 นิ้ว) ตัวอย่างเช่น พินตัวเชื่อมต่อ 1x2 หมายความว่าด้านหนึ่งของพินสามารถสอดผ่านคานเดียวได้ และอีกด้านหนึ่งของพินสามารถสอดผ่านคานที่มีความหนาสองอันได้

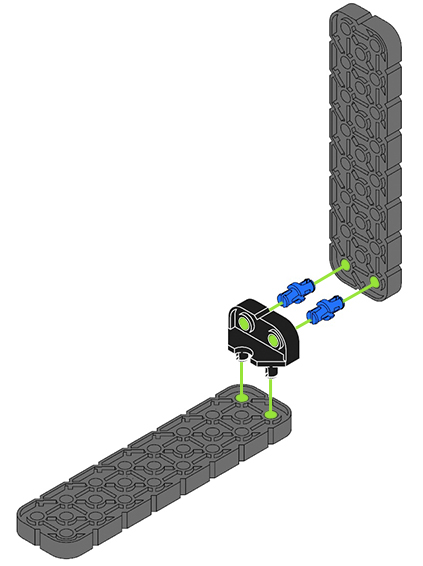

| ตัวอย่างการใช้ขั้วต่อมุม 1x2 |
ตัวเชื่อมต่อมุม โดยทั่วไปจะใช้เพื่อเชื่อมต่อคานและเพลตในแนวตั้งฉาก ตัวเชื่อมต่อเข้ามุมมีหลากหลายทิศทาง ทำให้มีตัวเลือกมากมายไม่สิ้นสุดในการสร้างการออกแบบสามมิติ เช่นเดียวกับคานและแผ่น ขั้วต่อมุมจะถูกระบุตามความสูงและจำนวนรู

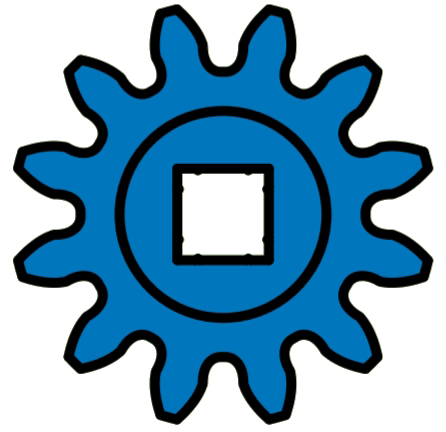

| เกียร์ 12 ฟัน | ลูกรอก 10 มม | ยาง 200 มม |
|
|
Motion Productsแบ่งออกเป็นสามประเภท โดยแต่ละประเภทมีการระบุขนาดที่สอดคล้องกัน
การกำหนดขนาดของเฟืองและเฟืองจะใช้จำนวนฟันบนส่วนประกอบ ตัวอย่างเช่น เฟือง 12 ฟันจะมีฟัน 12 ซี่รอบๆ เส้นรอบวงของเฟือง และเฟือง 8 ฟันก็จะมีฟัน 8 ซี่รอบๆ เส้นรอบวง ฟันเฟืองมีขนาดเล็กกว่าฟันเฟือง

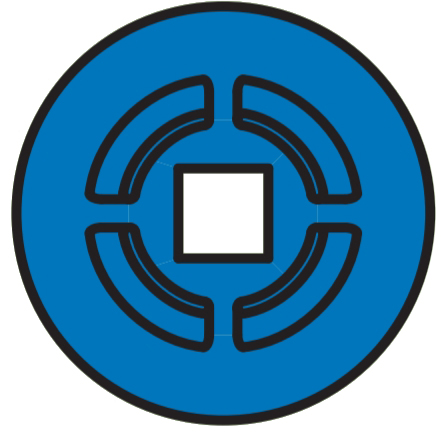

ขนาดของรอกใช้เส้นผ่านศูนย์กลางของรอกเป็นมิลลิเมตร ดังนั้นรอกขนาด 10 มม. จึงมีเส้นผ่านศูนย์กลาง 10 มม.

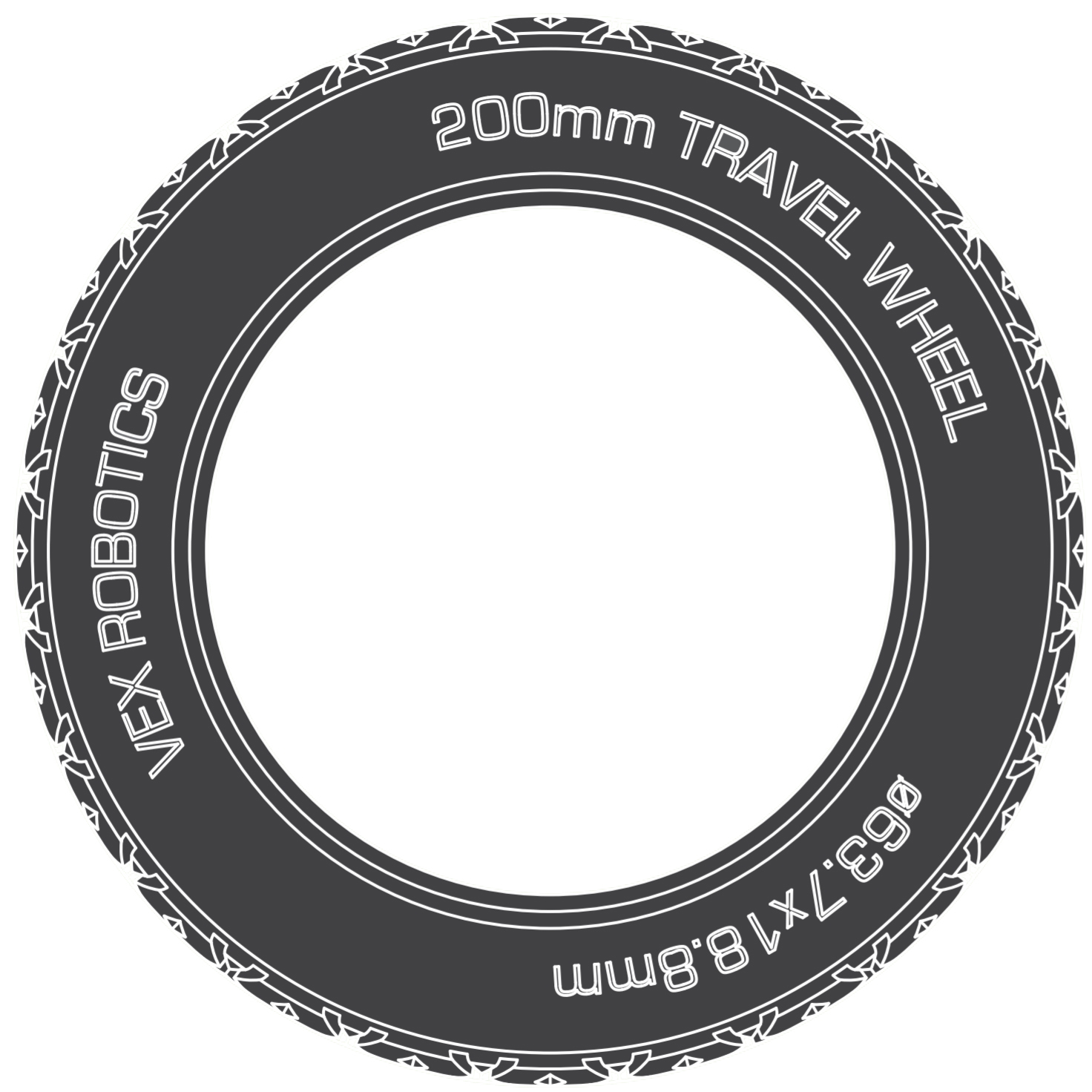

ยางและล้อ Omni-Directional แบ่งประเภทตามเส้นรอบวงของยาง ซึ่งเท่ากับระยะทางเป็นมิลลิเมตรที่ยางจะกลิ้งหลังจากการปฏิวัติหนึ่งครั้ง ตัวอย่างเช่น ยางขนาด 200 มม. จะเคลื่อนที่ไปได้ระยะทาง 200 มิลลิเมตร หลังจากเคลื่อนที่ไปได้ 1 รอบ ตามที่แสดงในภาพเคลื่อนไหวด้านล่าง
เคล็ดลับการประกอบและถอดประกอบระบบก่อสร้างพลาสติก VEX
เคล็ดลับการประกอบ
| ใช้ลำแสง 1X เพื่อเพิ่มแรงงัดเมื่อติดตั้งชิ้นส่วนขนาดเล็กบนเพลา สอดเพลาเข้าไปในรูในคานเหนือองค์ประกอบเล็ก จากนั้นกดคานลง ดังที่แสดงในแอนิเมชันนี้ | |
| Capped Pins สามารถเริ่มเป็นรูแล้ววางบนพื้นผิวแข็งได้ สามารถยึดหมุดได้โดยการใช้แรงกดลงบนส่วนประกอบ ดังที่แสดงในภาพเคลื่อนไหวนี้ | |
| ปลอกเพลาที่ทำจากยางจะนิ่มลงและติดตั้งได้ง่ายขึ้นหากได้รับความร้อนจากการถือไว้ในมือเป็นเวลาสองสามวินาที ดังที่แสดงในภาพเคลื่อนไหวนี้ |
เคล็ดลับการถอดประกอบ
เครื่องมือหมุด VEX

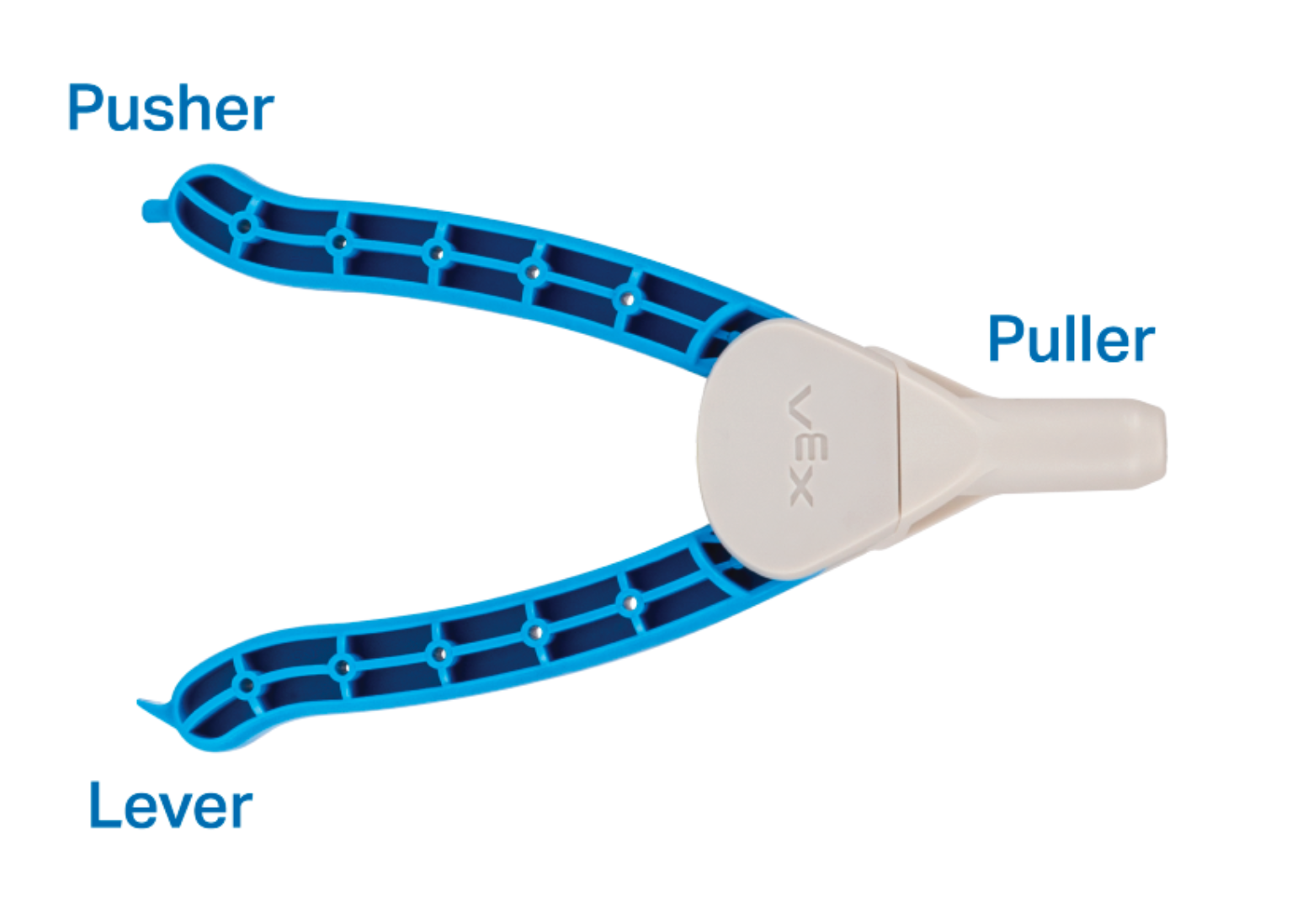

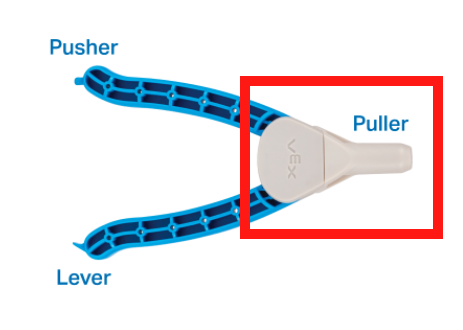

เครื่องมือ VEX Pin Tool มีคุณลักษณะหลายประการที่สามารถใช้เพื่อให้การถอดประกอบเป็นเรื่องง่าย Puller สามารถใช้งานได้โดยวางเครื่องมือไว้บนหมุดที่ไม่ต้องการ บีบที่จับ แล้วดึงหมุดออกมา

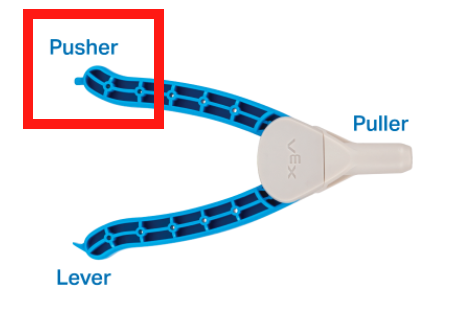

ที่จับแต่ละอันยังได้รับการออกแบบเพื่อใช้สำหรับการถอดแยกชิ้นส่วนอีกด้วย ด้านหนึ่งถูกสร้างขึ้นเพื่อดันหมุดออก (เช่น ขั้วต่อที่มีฝาปิดขนาด 0x2) ซึ่งปกติแล้วเครื่องมือจะไม่สามารถหยิบจับได้

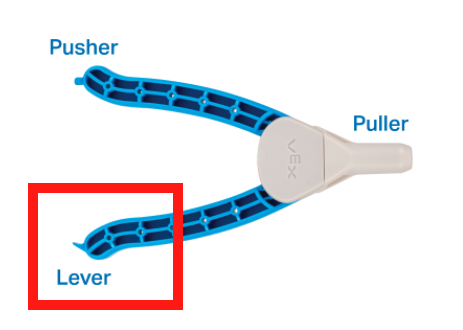

อีกด้านหนึ่งมีคันโยก ซึ่งสามารถใช้ในการงัดคานสองอันออกจากกัน
| หมุดตัวเชื่อมต่อสามารถถอดออกจากมอเตอร์อัจฉริยะ เซ็นเซอร์ หรือสมองหุ่นยนต์ได้อย่างราบรื่นโดยใช้ลำแสง 1X วางคาน 1X ลงบนพิน จากนั้นบิดคานในขณะที่ดึงออกด้านนอก ดังที่แสดงในแอนิเมชั่นนี้ | |
| ถอดพินตัวเชื่อมต่อโดยการกดคานที่ด้านหลังของพินแล้วดึงพินออกอีกด้านหนึ่งตามที่แสดงในแอนิเมชันนี้ | |
| สามารถแยกสแตนด์ออฟและขั้วต่อสแตนด์ออฟออกได้โดยการดันเพลาผ่านขั้วต่อสแตนด์ออฟ ดังที่แสดงในแอนิเมชันนี้ | |
| ถอดตัวเชื่อมต่อมุมออกโดยสอดเพลาโลหะผ่านรูใดรูหนึ่ง จากนั้นดึงขึ้นตามที่แสดงในภาพเคลื่อนไหวนี้ |
| ด้วยการดูแลที่เหมาะสมและเทคนิคการสร้างที่ดี ระบบการก่อสร้างพลาสติก VEX ควรมีอายุการใช้งานนานหลายฤดูกาลในการสร้างหุ่นยนต์ซ้ำหลายครั้ง อย่างไรก็ตาม ชิ้นส่วนขนาดเล็ก เช่น พินขั้วต่อ อาจงอหรือหักได้ เมื่อเกิดเหตุการณ์เช่นนี้ ชิ้นส่วนควรถูกทิ้ง/รีไซเคิล และเปลี่ยนชิ้นส่วนใหม่ |
|
