สนามใน VIQC Slapshot Playground ใน VEXcode VR มีขนาดและการตั้งค่าเหมือนกับสนามสำหรับการแข่งขันทักษะแบบตัวต่อตัวในเกม VIQC Slapshot Competition ปี 2022-2023 ข้อมูลนี้จะมีประโยชน์เมื่อสร้างโปรเจ็กต์ใน VIQC Slapshot สำหรับ VEXcode VR

ภาพหน้าจอของอินเทอร์เฟซ VEXcode VR ที่แสดงสภาพแวดล้อมการเขียนโปรแกรม VIQC Slapshot (2022-2023) ซึ่งมีตัวเลือกการเข้ารหัสแบบบล็อกให้ผู้ใช้สร้างและทดสอบโค้ดสำหรับหุ่นยนต์เสมือนจริง รองรับการศึกษา STEM และการคิดเชิงคำนวณ

ขนาดสนาม

ภาพหน้าจอของอินเทอร์เฟซ VEXcode VR ที่แสดงสภาพแวดล้อมการเขียนโปรแกรม VIQC Slapshot (2022-2023) ซึ่งประกอบด้วยเค้าโครงการเข้ารหัสแบบบล็อกที่ออกแบบมาเพื่อสอนแนวคิดการเข้ารหัสโดยใช้หุ่นยนต์เสมือนจริง

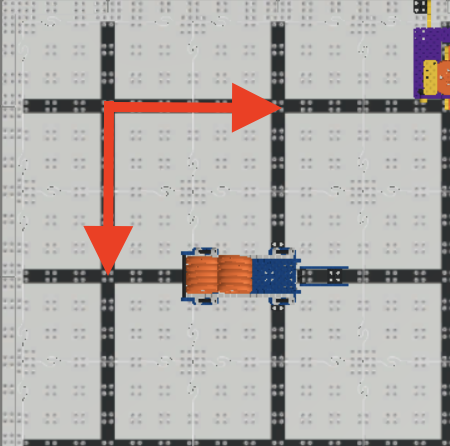

สี่เหลี่ยมสีดำเต็มแต่ละช่องบนสนามมีขนาด 300 มม. x 300 มม. (~ 12 นิ้ว x 12 นิ้ว)

ภาพหน้าจอของอินเทอร์เฟซ VEXcode VR ที่แสดงสภาพแวดล้อมการเขียนโปรแกรม VIQC Slapshot (2022-2023) ซึ่งประกอบด้วยองค์ประกอบการเข้ารหัสแบบบล็อกและหุ่นยนต์เสมือนจริงเพื่อวัตถุประสงค์ทางการศึกษาในการเรียนรู้ STEM

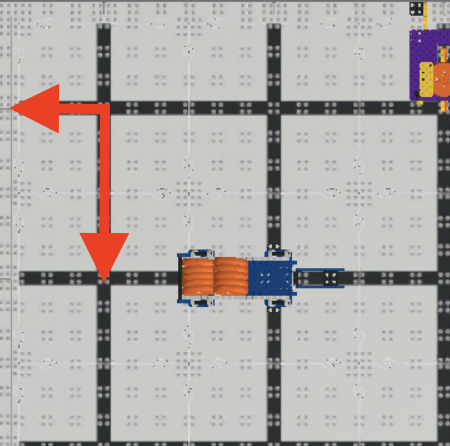

แต่ละสี่เหลี่ยมสีดำครึ่งหนึ่งบนสนามมีขนาด 150 มม. x 300 มม. (~ 6 นิ้ว x 12 นิ้ว)

ภาพหน้าจอของอินเทอร์เฟซ VEXcode VR ที่แสดงสภาพแวดล้อมการเขียนโปรแกรม VIQC Slapshot (2022-2023) พร้อมด้วยเครื่องมือเข้ารหัสแบบบล็อกสำหรับการเขียนโปรแกรมหุ่นยนต์เสมือนและการดีบักในบริบทการศึกษา STEM

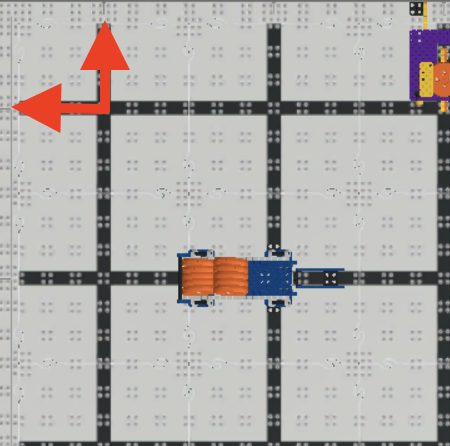

แต่ละมุมบนสนามคือ 150 มม. x 150 มม. (~ 6 นิ้ว x 6 นิ้ว)

ภาพหน้าจอของอินเทอร์เฟซ VEXcode VR ที่แสดงสภาพแวดล้อมการเขียนโปรแกรม VIQC Slapshot (2022-2023) ซึ่งประกอบด้วยองค์ประกอบการเข้ารหัสแบบบล็อกและหุ่นยนต์เสมือนจริงสำหรับการเข้ารหัสทางการศึกษาและการเรียนรู้หุ่นยนต์

สนามเป็นสี่เหลี่ยมสีดำเต็มจำนวน 5 ช่อง และช่องสี่เหลี่ยมครึ่งสองช่องยาว

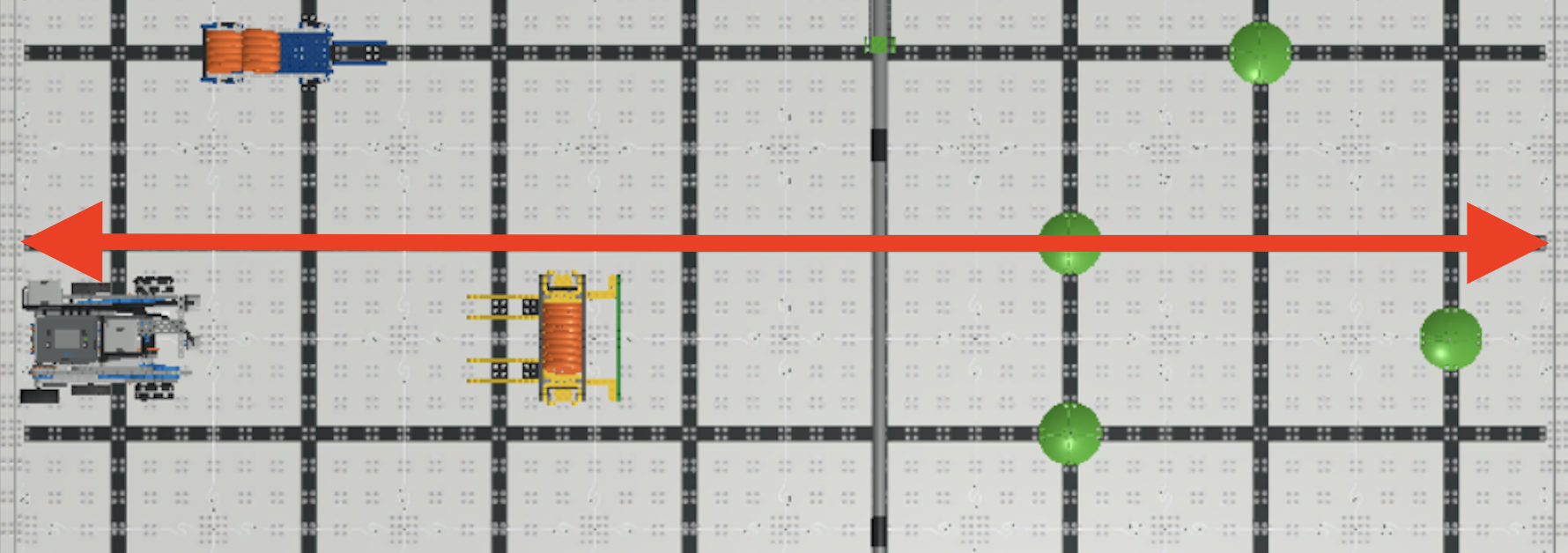

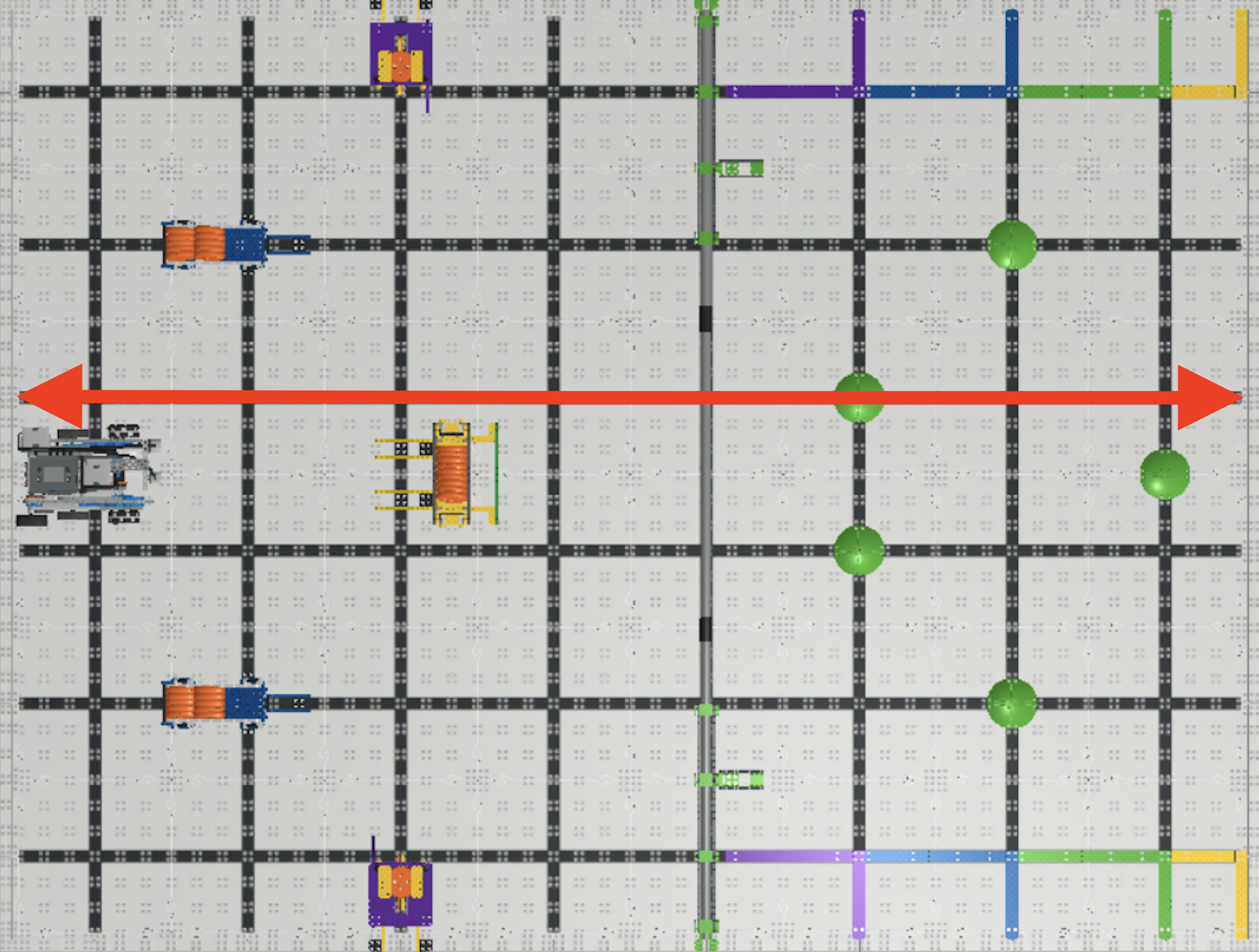

โดยรวมแล้วสนามนี้มีความยาว 1.8 ม. (~ 6 ฟุต)

ภาพหน้าจอของอินเทอร์เฟซ VEXcode VR ที่แสดงสภาพแวดล้อมการเขียนโปรแกรม VIQC Slapshot (2022-2023) ซึ่งประกอบด้วยองค์ประกอบการเข้ารหัสแบบบล็อกและหุ่นยนต์เสมือนจริงสำหรับกิจกรรม STEM ทางการศึกษา

สนามเป็นสี่เหลี่ยมสีดำเต็มจำนวน 7 ช่อง และกว้างครึ่งสี่เหลี่ยมสองช่อง

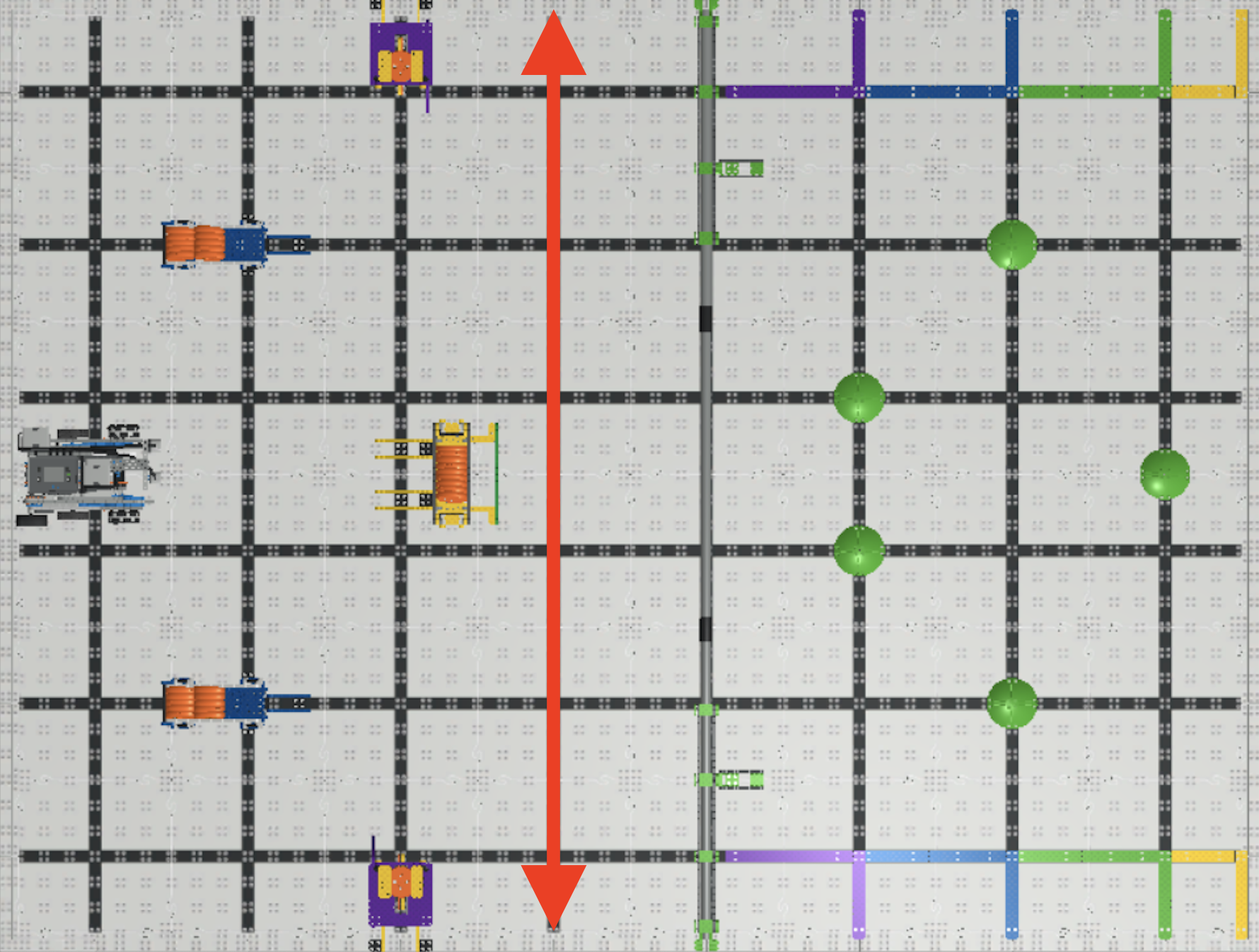

โดยรวมแล้วสนามมีความกว้าง 2.4 ม. (~ 8 ฟุต)

หมายเหตุการวัด

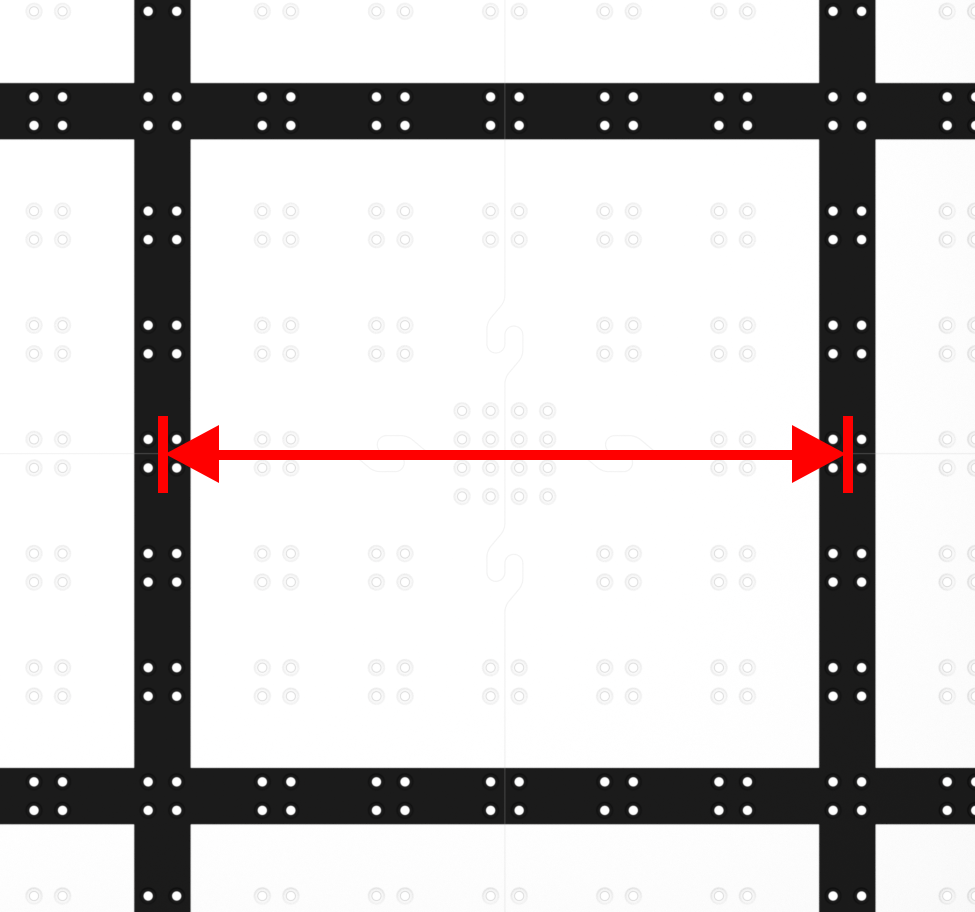

การวัดขนาดเต็มสี่เหลี่ยมจัตุรัสแต่ละครั้งจะเริ่มต้นและสิ้นสุดที่กึ่งกลางเส้นสีดำบนไทล์

ภาพหน้าจอของอินเทอร์เฟซ VEXcode VR ที่แสดงสภาพแวดล้อมการเขียนโปรแกรม VIQC Slapshot (2022-2023) ซึ่งมีตัวเลือกการเข้ารหัสแบบบล็อกและหุ่นยนต์เสมือนจริงสำหรับการใช้ในการศึกษาในการเรียนรู้ STEM

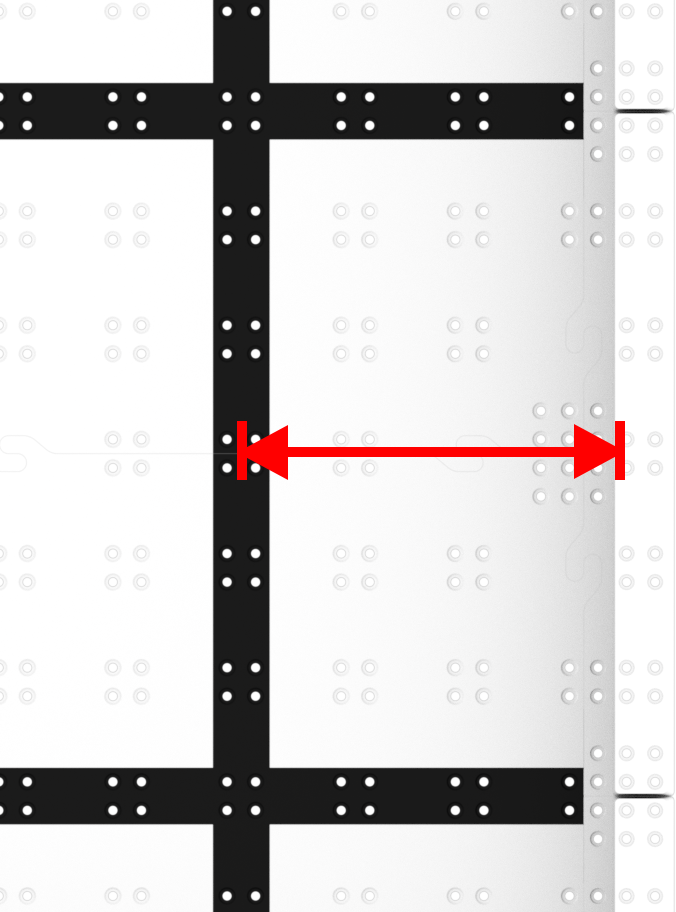

การวัดสี่เหลี่ยมจัตุรัสแต่ละส่วนเริ่มต้นที่กึ่งกลางของเส้นสีดำและสิ้นสุดที่ขอบด้านในของผนัง

แผนภาพแสดงอินเทอร์เฟซ VEXcode VR สำหรับ VIQC Slapshot (2022-2023) ที่แสดงองค์ประกอบการเข้ารหัสแบบบล็อกและหุ่นยนต์เสมือนจริง ได้รับการออกแบบมาเพื่อพัฒนาทักษะการเขียนโค้ดและหลักการหุ่นยนต์สำหรับนักเรียนและนักการศึกษาในด้าน STEM

การวัดภาคสนามทั้งหมดเริ่มต้นและสิ้นสุดที่ขอบด้านในของผนัง
