การใช้ปากกาบนหุ่นยนต์ VR 123 – ห้องสมุด VEX

หุ่นยนต์ VR 123 ใน 123 Playspace ใน VEXcode VR มาพร้อมกับปากกา VR ซึ่งจะทำให้คุณสามารถเพิ่มสี เส้น และภาพวาดให้กับโครงการของคุณบนสนามได้ คุณสามารถปรับความกว้างและสีของปากกา เลื่อนปากกาขึ้นและลงเพื่อวาด และเติมสีลงในพื้นที่ฟิลด์ด้วยสีโดยใช้ปากกา

การตั้งค่าความกว้างของปากกา

หน้าต่างแสดงพื้นที่ทำงาน VEXcode VR 123 โดยแสดงหุ่นยนต์ 123 ในพื้นที่เล่น (Playspace) และบล็อกคำสั่งปากกาในพื้นที่โครงการ (Project Area)

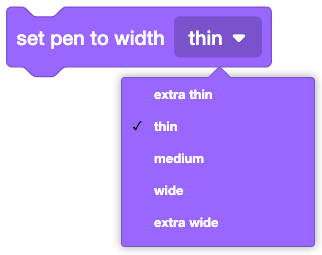

บล็อก [ตั้งค่าความกว้างปากกา] ใช้เพื่อปรับความกว้างของเส้นที่วาดโดยปากกาบนหุ่นยนต์ VR 123 ความกว้างเริ่มต้นถูกตั้งค่าเป็นบาง

เส้นสามารถปรับให้ละเอียดยิ่งขึ้นได้โดยการตั้งค่าความกว้างของปากกาเป็น 'บางพิเศษ' หรือกว้างขึ้นโดยการตั้งค่าความกว้างของปากกาเป็น 'ปานกลาง' 'กว้าง' หรือ 'กว้างพิเศษ'

บล็อก VEXcode VR สำหรับเคลื่อนย้ายหุ่นยนต์ 123 ขณะวาดภาพด้วยเครื่องมือปากกา

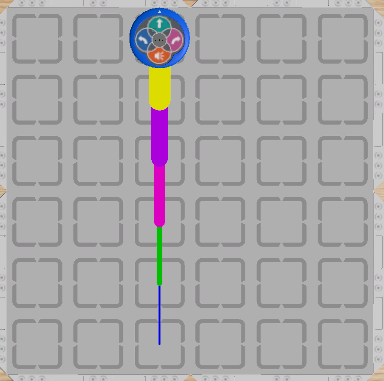

รูปภาพนี้แสดงตัวอย่างความแตกต่างของความหนาของเส้นจาก 'บางพิเศษ' (ที่ด้านล่าง) ถึง 'กว้างเป็นพิเศษ' (ที่ด้านบน)

การเคลื่อนย้ายปากกา

พื้นที่ทำงาน VEXcode VR 123 พร้อมหุ่นยนต์ 123 ในพื้นที่เล่น และบล็อกปากกาในพื้นที่โครงการ

หากต้องการวาดด้วยปากกาบนหุ่นยนต์ VR 123 คุณต้องเลื่อนปากกา 'ลง' ลงบนสนามโดยใช้บล็อก [ย้ายปากกา]

การตั้งค่าเริ่มต้นสำหรับปากกาคือ 'ขึ้น' หรือไม่วาดบนสนาม

หุ่นยนต์ VR 123 พร้อมปากกาที่วางลงบนพื้นที่เล่น VEXcode VR 123 พร้อมที่จะวาดแล้ว

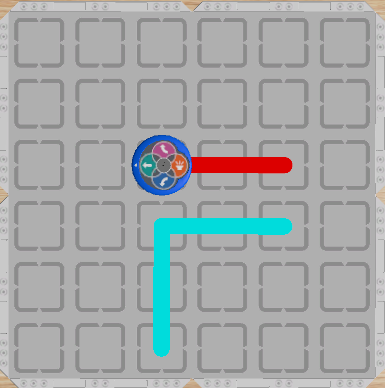

รูปภาพนี้แสดงตัวอย่างการย้ายปากการะหว่าง 'ลง' และ 'ขึ้น' เพื่อวาดเส้นและเว้นช่องว่างระหว่าง

พื้นที่ทำงาน VEXcode VR แสดงหุ่นยนต์ 123 ในโหมด Playground สำหรับทดสอบคำสั่งปากกา

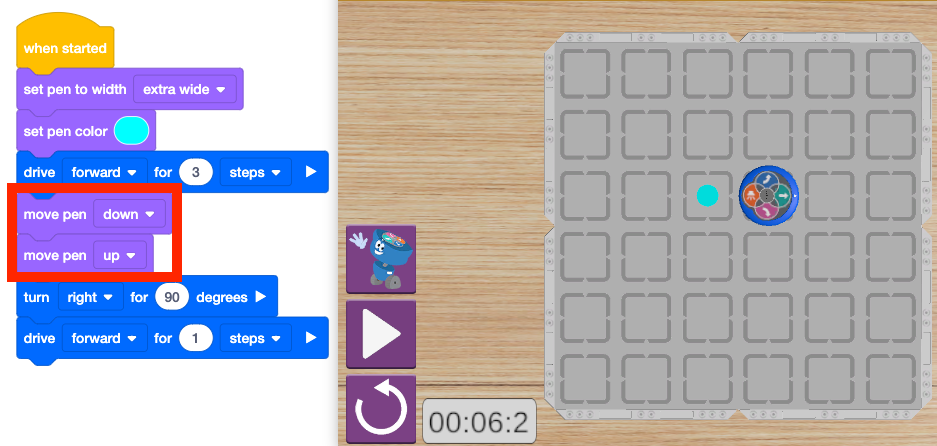

การเลื่อนปากกา 'ลง' จากนั้น 'ขึ้น' ทันทีจะส่งผลให้มีการวาดจุดบนสนามดังที่แสดงในภาพนี้

การตั้งค่าสีปากกา

หุ่นยนต์ VR 123 ในพื้นที่เล่นเกม VR ของ VEXcode โดยลดปากกาลงเพื่อวาดภาพ

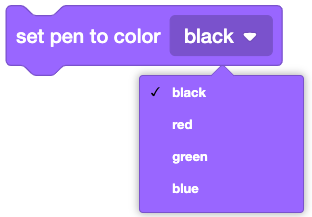

มีสองวิธีในการปรับสีปากกา อย่างแรกคือการใช้บล็อก [ตั้งค่าสีปากกา] เพื่อตั้งค่าสีปากกาเป็นหนึ่งในสี่สีพื้นฐานที่กำหนดไว้ล่วงหน้า ได้แก่ ดำ แดง เขียว หรือน้ำเงิน

สีเริ่มต้นสำหรับปากกาบนหุ่นยนต์ VR 123 คือสีดำ

พื้นที่ทำงาน VEXcode VR 123 แสดงบล็อกที่ใช้ในการเขียนโปรแกรมหุ่นยนต์ด้วยปากกา

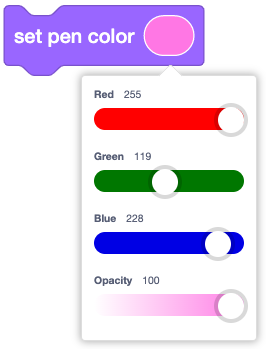

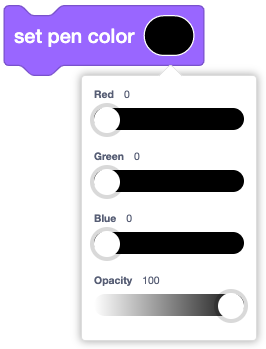

คุณยังสามารถใช้บล็อก [ตั้งค่าสีปากกา] พร้อมแถบเลื่อนสีเพื่อตั้งค่าสีปากกาเป็นเฉดสีใดก็ได้

เลื่อนแถบเลื่อนภายในบล็อกเพื่อปรับค่าสีแดง เขียว และน้ำเงิน

เลื่อนแถบเลื่อนความทึบเพื่อปรับความเข้มหรือโปร่งแสงของสีที่ปรากฏบนฟิลด์

VEXcode VR 123 Playspace แสดงหุ่นยนต์ 123 ที่ใช้บล็อกคำสั่งปากกาในการวาดเส้นทาง

ขณะที่เลื่อนแถบเลื่อน สีในบล็อก [ตั้งค่าสีปากกา] จะเปลี่ยนไปตามการผสมสีนั้น

เลื่อนแถบเลื่อนต่อไปจนกว่าจะสร้างสีที่คุณต้องการ

ภาพแสดงพื้นที่ทำงาน VEXcode VR 123 ที่แสดงบล็อกต่างๆ ที่ใช้ในการลดระดับปากกาและขับเคลื่อนหุ่นยนต์ 123 ให้วาดภาพในพื้นที่เล่น (Playspace)

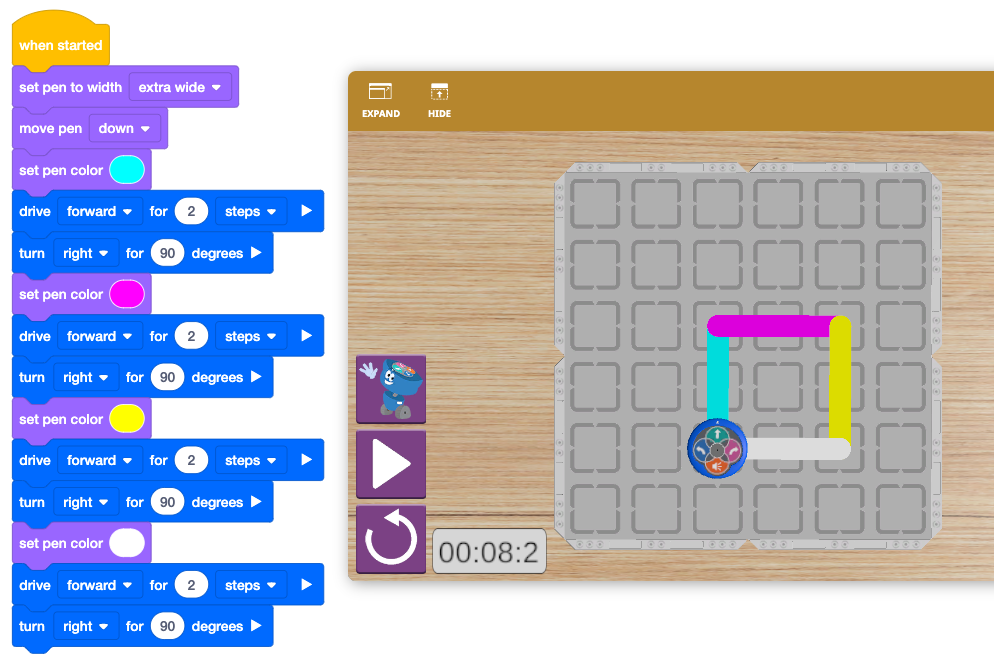

ในตัวอย่างนี้ บล็อก [ตั้งค่าสีปากกา] ใช้ในการวาดรูปสี่เหลี่ยมหลากสี

การเติมพื้นที่ด้วยสี

ภาพแสดงพื้นที่ทำงาน VEXcode VR 123 โดยแสดงหุ่นยนต์ 123 ในพื้นที่เล่น (Playspace) และบล็อกคำสั่งปากกาในพื้นที่เขียนโค้ด

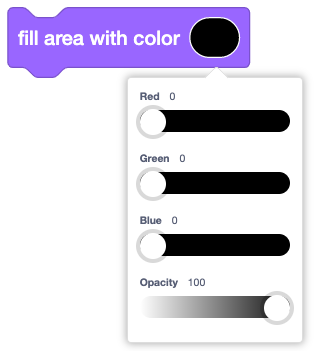

คุณยังสามารถใช้ปากกาบนหุ่นยนต์ VR 123 เพื่อระบายสีในพื้นที่บนสนามได้ โดยใช้บล็อก [เติมพื้นที่ด้วยสี]

เลื่อนแถบเลื่อนภายในบล็อกเพื่อปรับค่าสีแดง เขียว และน้ำเงิน

เลื่อนแถบเลื่อนต่อไปจนกว่าจะสร้างสีที่คุณต้องการ

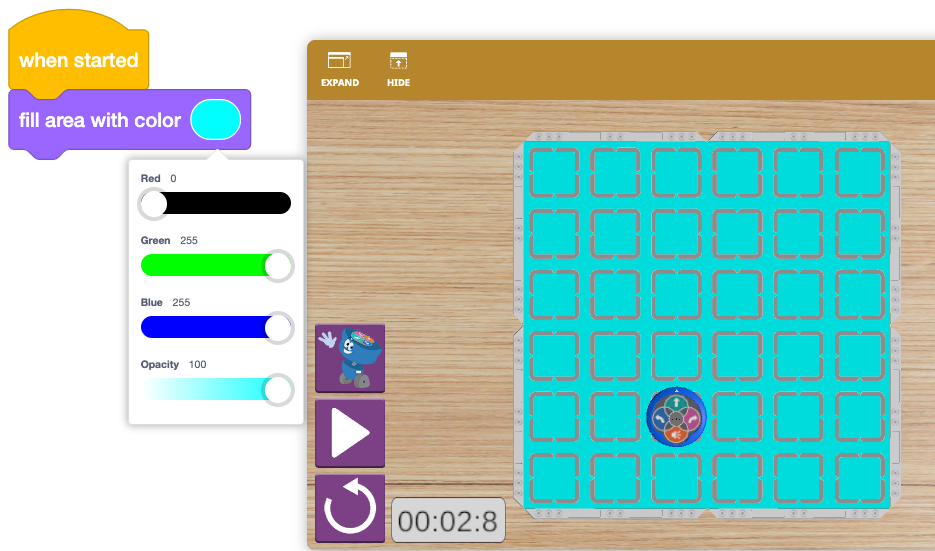

ภาพแสดงพื้นที่ทำงาน VEXcode VR 123 ที่แสดงบล็อกคำสั่งปากกาและหุ่นยนต์ 123 ในพื้นที่เล่น (Playspace)

ในตัวอย่างนี้ บล็อก [เติมพื้นที่ด้วยสี] ถูกใช้เพื่อระบายสีฟิลด์ คุณยังสามารถใช้ฟีเจอร์นี้เพื่อระบายสีในรูปทรงที่คุณวาดด้วยปากกาได้
