Översikt över VEX-skruvar

Skruvnomenklatur

Skruvar använder ett numreringssystem för att skilja på gängdiametern, gängor per tum samt gänglängden. Det finns två huvudsakliga numreringssystem för skruvar, standard- och metriska systemet.

Diagram över en VEX-skruvdel med dess mått markerade för att förklara dess nomenklatur.

Standard VEX-skruvar

VEX-skruvar använder standardsystemet, och den första siffran som anges på en VEX-skruv är gängdiametern. Nästa är värdet för gängor per tum, följt av motsvarande gänglängd. Till exempel har en #8-32 x ¼”-skruv en gängdiameter på 0,164” (#8), 32 gängor per tum och en gänglängd på 0,25”.

tum motsvarande numrerade skruvar
#0 #1 #2 #3 #4 #5 #6 #8 #10 #12
0,060"

0,073”

0,086”

0,099”

0,112”

 0,125”
 		0,138”
 		0,164”
 		0,190”
 		0,216”

Som du kanske vet kan skruvar dras åt med en mängd olika verktyg. Dessa sträcker sig från standardverktygssystemet som använder Phillips- och flatheads, till metriska användningen av insexnycklar. VEX-produkter använder ofta Torx-verktyg eller stjärnskruvar. VEX använder stjärnskruvar oftast eftersom dessa tenderar att inte skalas lika lätt som vissa metriska eller standardskruvar.

Standard Metrisk Star Drive

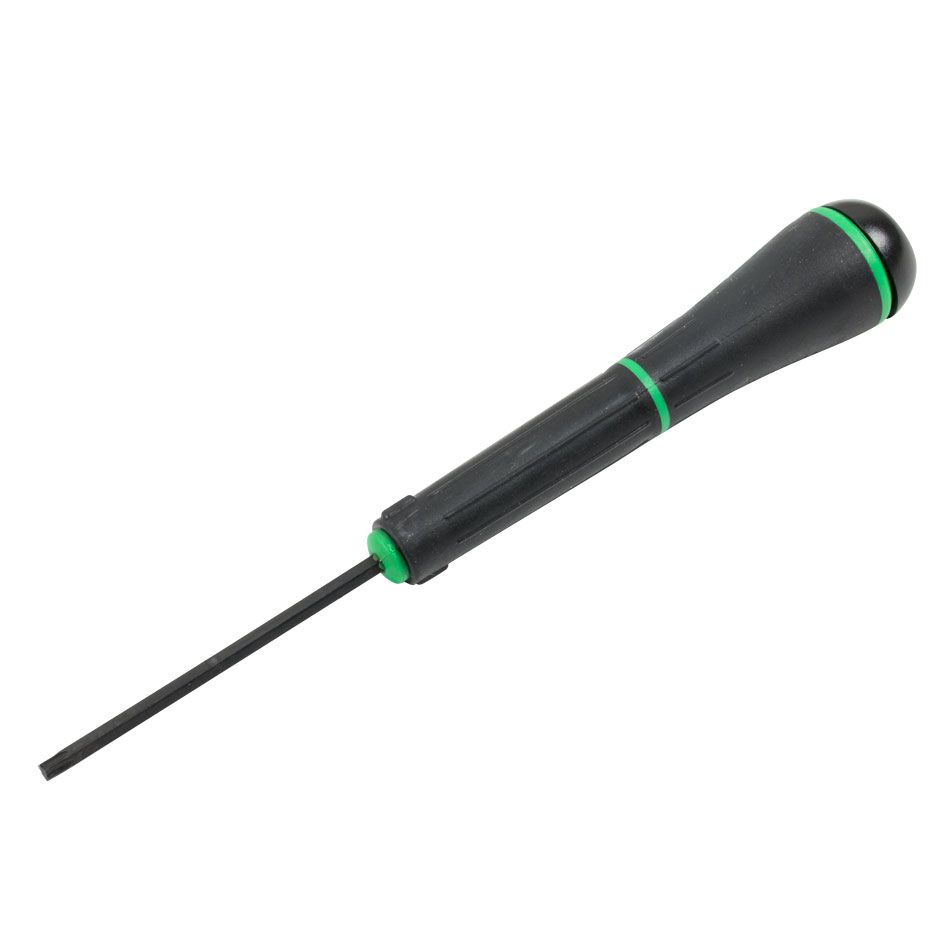

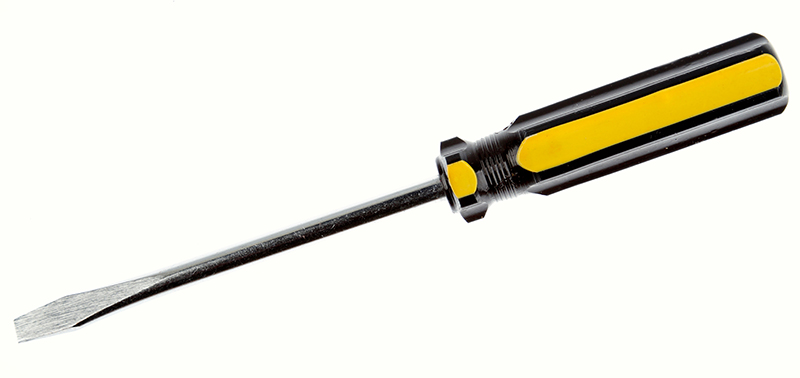

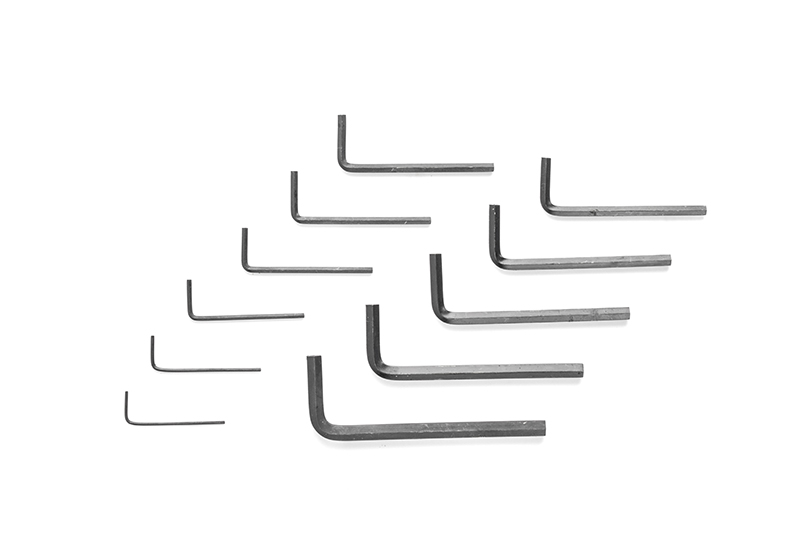

Platt skruvmejsel. En uppsättning insexnycklar av olika storlekar. Star Drive-skruvmejsel.

Hur man säkrar skruvar och muttrar

Skruvar kan fästas på muttrar med hjälp av de kompatibla verktyg som nämns ovan. För en demonstration av detta, vänligen se videon nedan. En viktig lärdom från videon, som är tillämplig på VEX-byggnation och verkliga livet, är talesättet "höger-tätt, vänster-löst" för att dra åt eller lossa skruvar. För mer information om kitverktyg, läs den här artikeln från VEX-biblioteket för V5 Kitverktyg, läs den här artikeln från VEX-biblioteket för EXP Kitverktyg, eller läs den här artikeln från VEX-biblioteket för V5 Workcell-verktyg.

Skruvstilar

VEX-produkter använder två olika typer av skruv. Den första, ofta mindre använd men fortfarande lika viktig, är ställskruven.

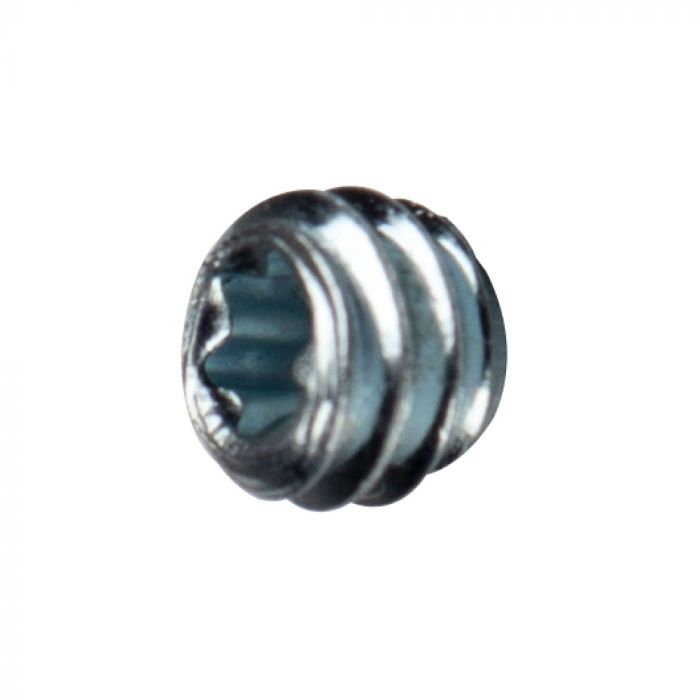

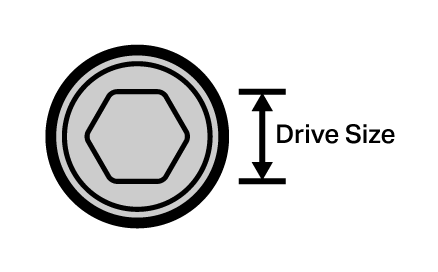

Ställ in skruvstycket.Diagram över en skruv utan huvud och med exempel på diameter- och längdmått märkta.Diagram över en skruv uppifrån och ner, som visar att skruvmejselns storlek är längden på det område som kommer i kontakt med skruvmejseln.

Ställskruven skiljer sig från en vanlig skruv eftersom den inte har något "huvud". Ställskruven finns i en storlek med två olika huvuden, #8-32 x 0,125” stjärnfäste. Dessa ställskruvar förekommer ofta i axelhylsor, klämaxelhylsor och kan skruvas in i distanser.

Den andra typen av skruv är den mer allmänt kända Hex and Star Drive Screw (dessa har ett huvud jämfört med ställskruven som inte har det).

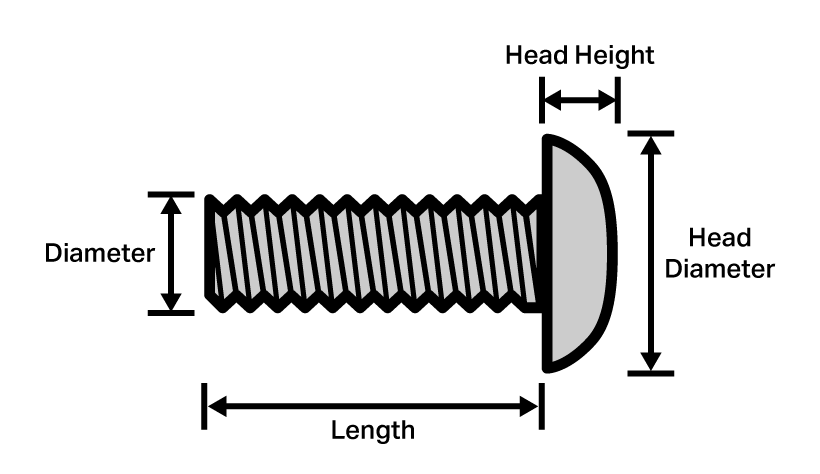

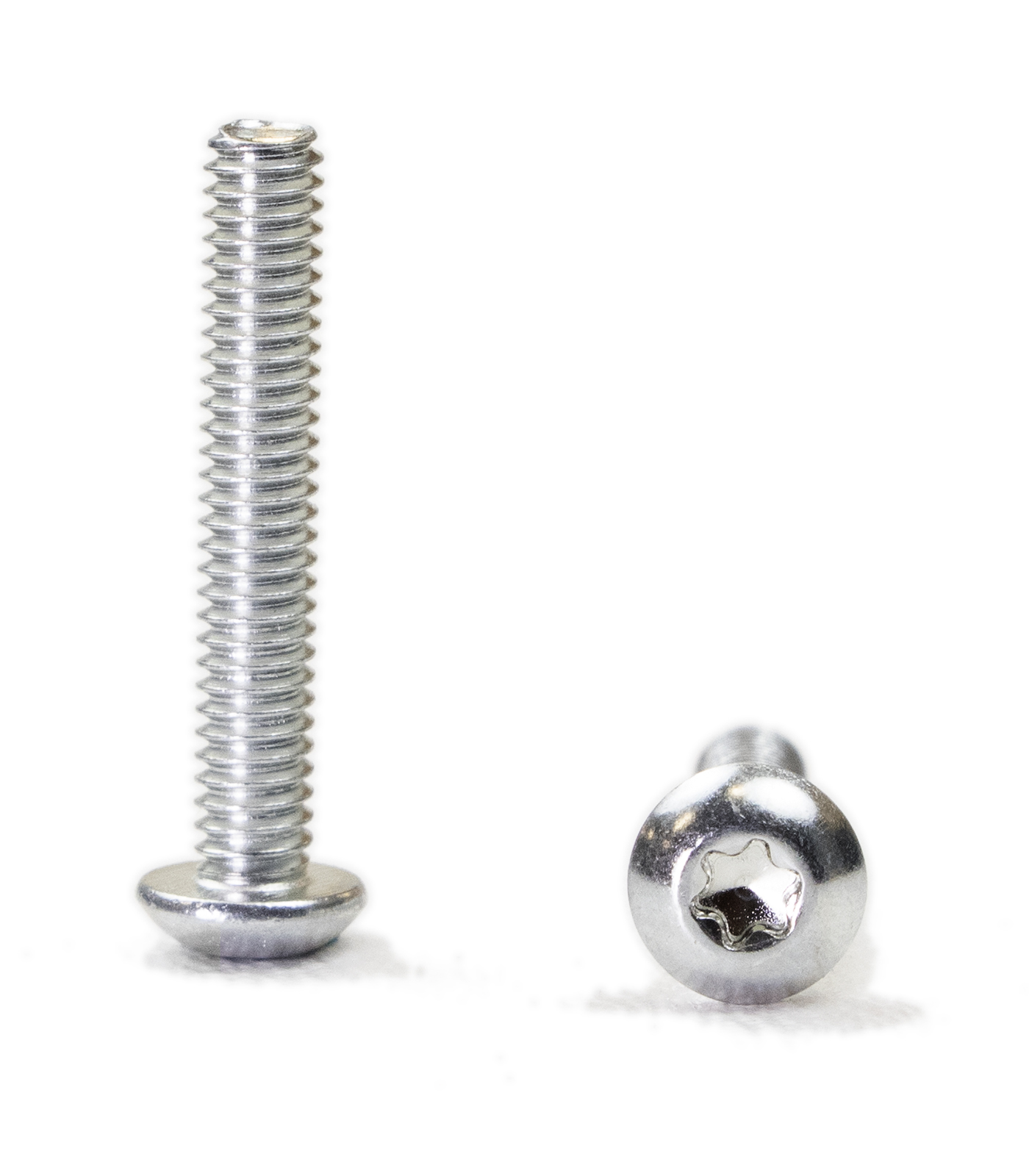

Stjärndrivningsskruvdelar.Diagram över en skruv med huvud, som visar exempel på mått på skruvens diameter, längd, huvudhöjd och huvuddiameter.

Skruvar finns i olika längder, inklusive:

  • #6-32 x ¼” och #6-32 x ½”
  • #8-32 x ¼” till #8-32 x 2”.
  • #15,5 cm x 1,25 cm, #20,5 cm x 1,25 cm och #20,5 cm x 1,25 cm

Låsskruvar. Låsskruvar har en nylonbeläggning på en del av gängan som hjälper till att förhindra att de lossnar.

Denna tabell visar namngivningssystemet som används för skruvar av Star Drive-typ. Denna tabell visar det maximala vridmomentet som tillåts för varje skruvstorlek.

Stjärnstorlek

 Punkt till punkt
(S) (mm) 		Skruv (D) MAX vridmoment
(Nm)

T6

1.6

M2

0.75
T7 2 M2.5

1.4
T8 2.3 M2.5 2.2
T9 2.5 M3 2.8
T10 2.7 M3 & M3.5 3.7
T15 3.3 M3,5 & M4 6.4
T20 3.8 M4 & M5 10.5
T25 4.4 M4,5 & M5 15.9
T27 5 M4,5 & M5 & M6 22.5
T30 5.5 M6 & M7 31.1
T40 6.6 M7 & M8 54.1
T45 7.8 M8 & M10 86.2
T50 8.8 M10 132
T55 11.2 M12 252
T60 13.2 M14 437
T70 15.5 M16
T80 17.6 M18
T90 19.9 M20
T100 22.1 M22

Skruvarna finns i två typer av huvuden: sexkantsskruv och stjärnskruv

  • Sexkantsskruven #6-32 eller #8-32 som dras åt med en 5/64” respektive 3/32” insexnyckel
  • #8-32 stjärnskruv som dras åt med en T15 stjärnnyckel eller T15 stjärnskruvmejsel.
    • Stjärnhuvudet är mindre benäget för avskalling. För svängpunkter finns det även #8-32 axelskruvar som har en kort ogängad sektion och detta område skapar mindre friktion för en svängpunkt. En komplett tabell med alla skruvstorlekar finns längst ner på sidan.
#6-32 Sexkantsskruv #8-32 Sexkantsskruv #8-32 Stjärndrivskruv

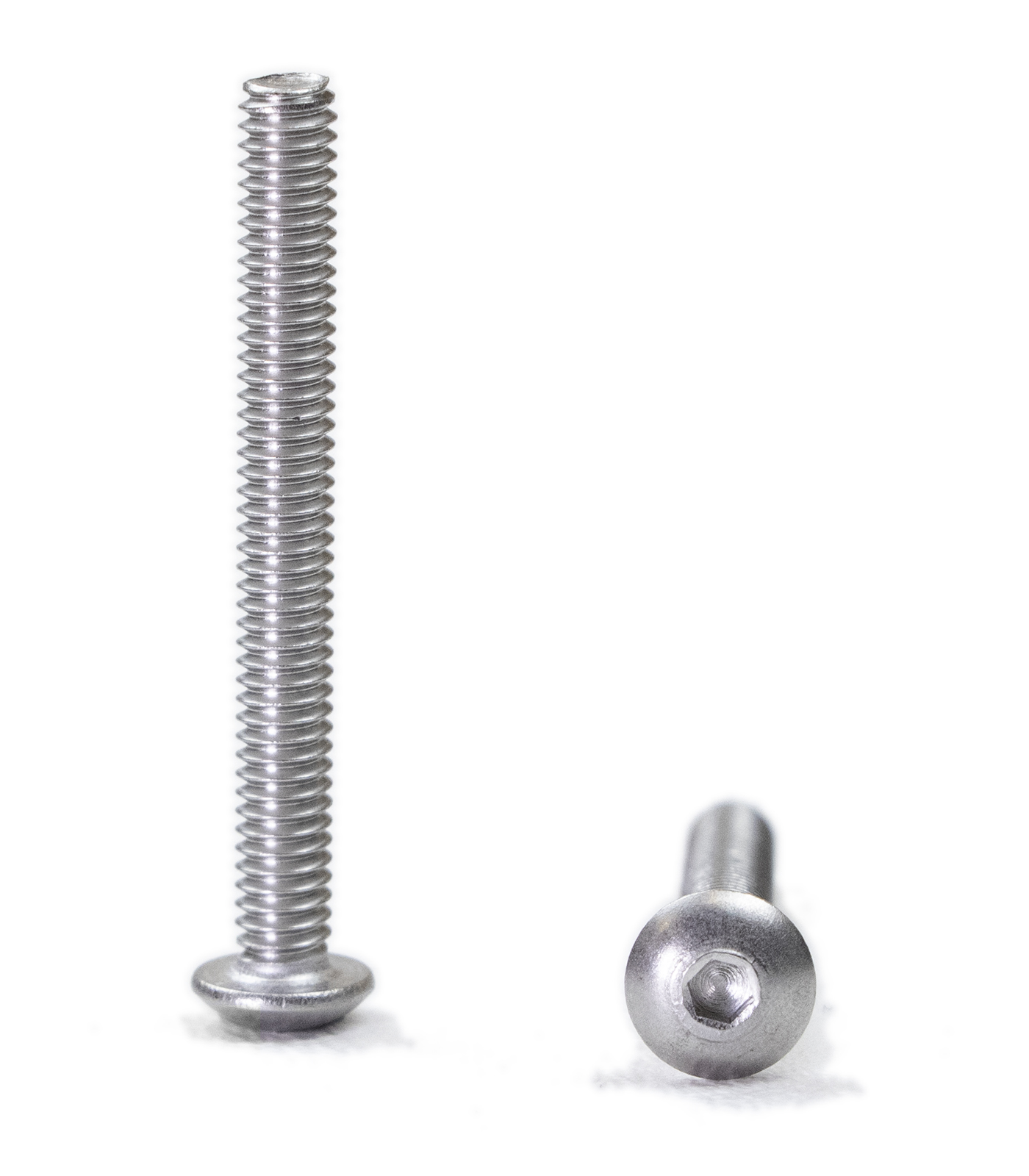

#6-32 Sexkantsskruv. #8-32 Sexkantsskruv. #8-32 Stjärndrivskruvdel.
5/64” sexkantsnyckel 3/32” insexnyckel T15 Star Drive-nyckel

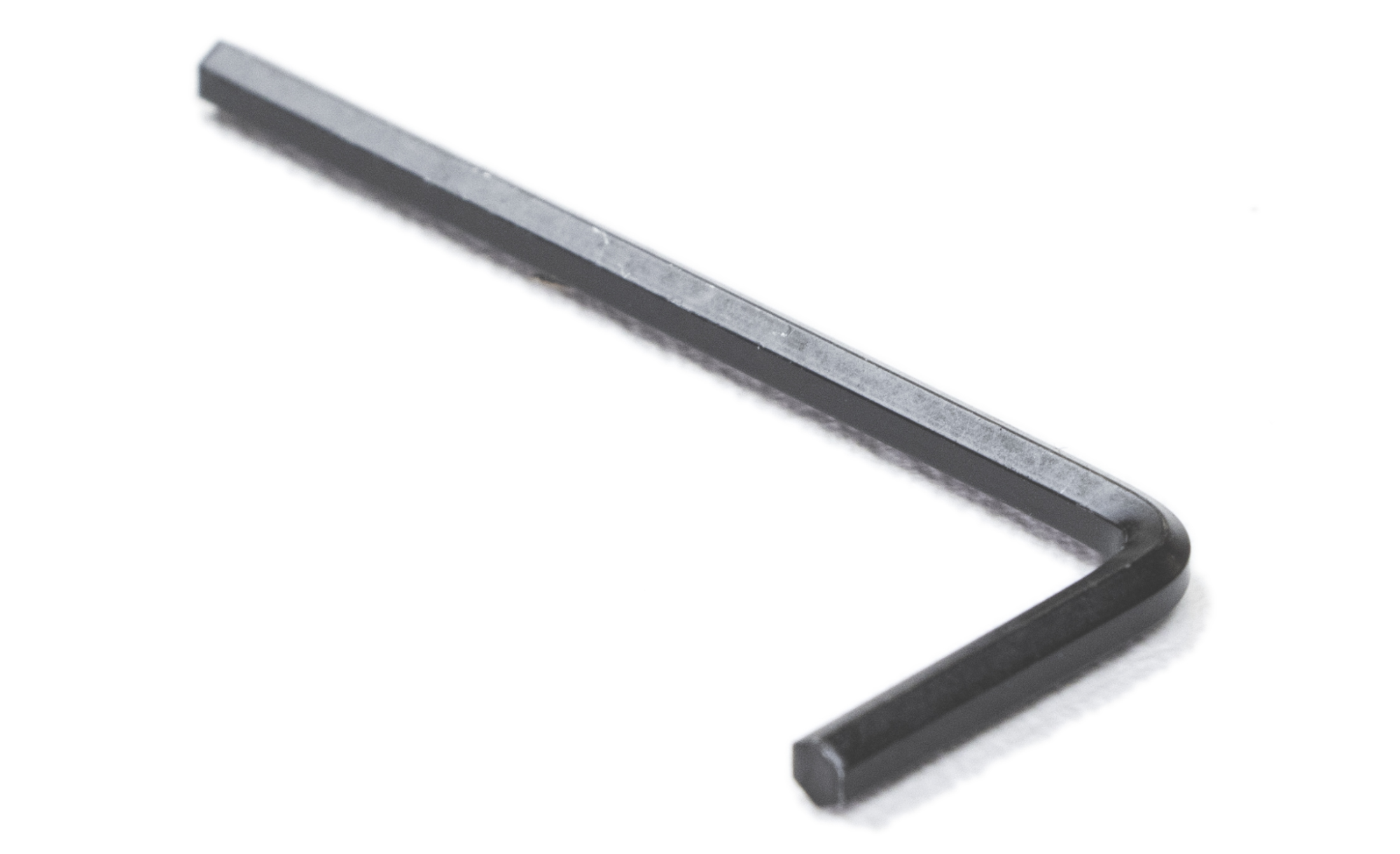

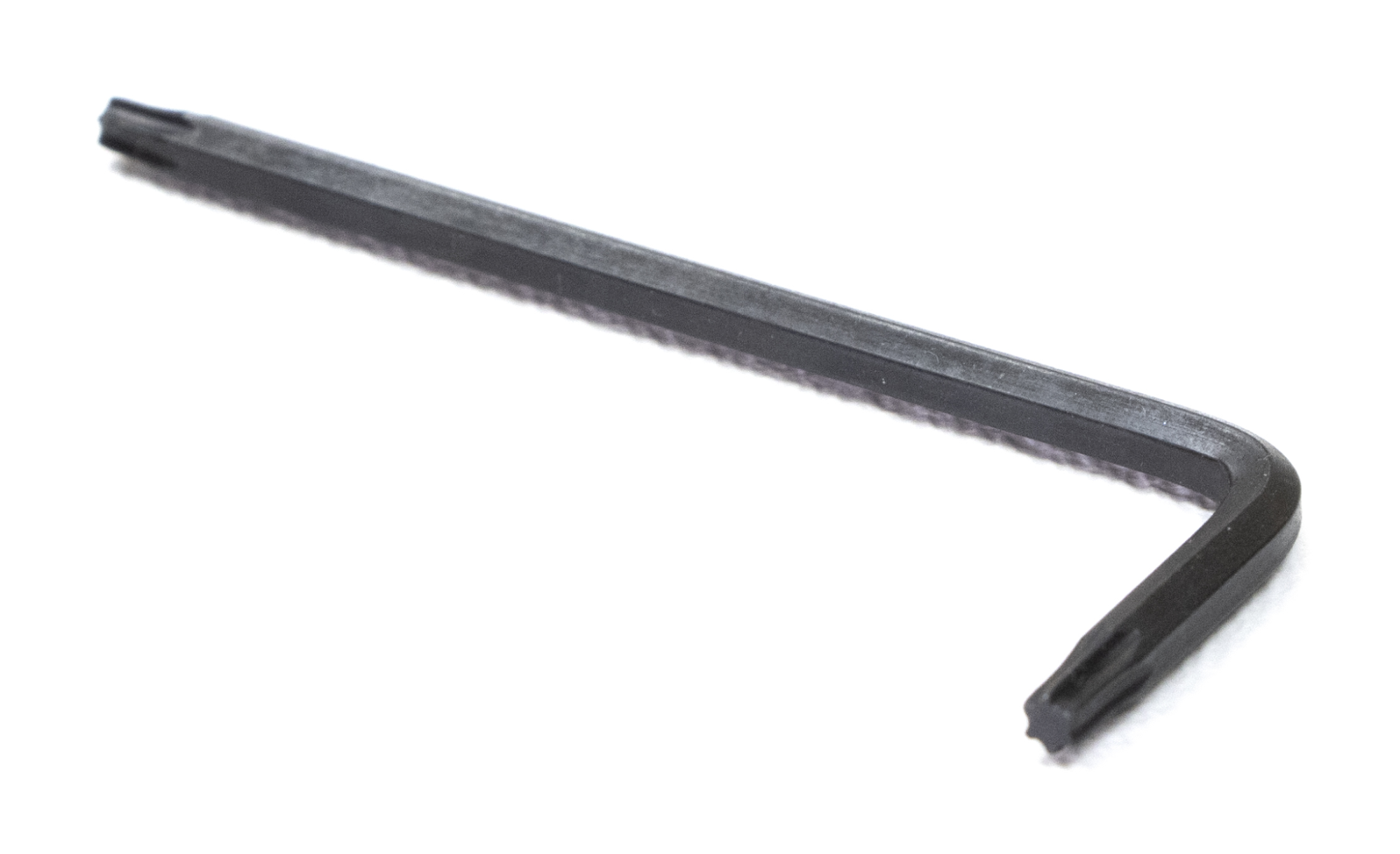

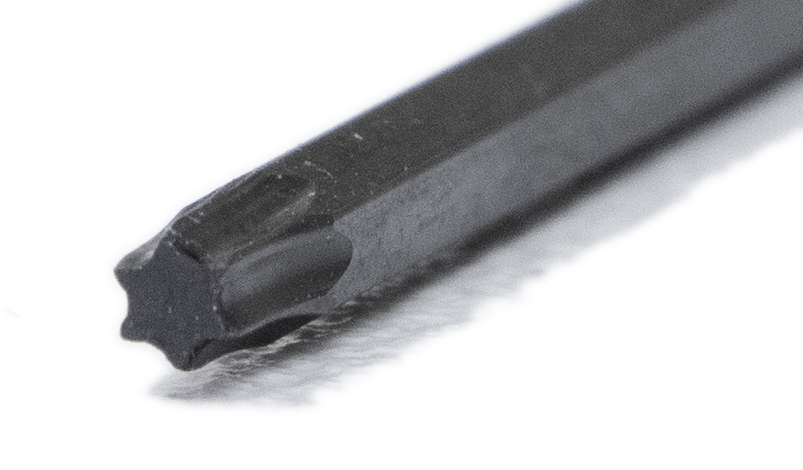

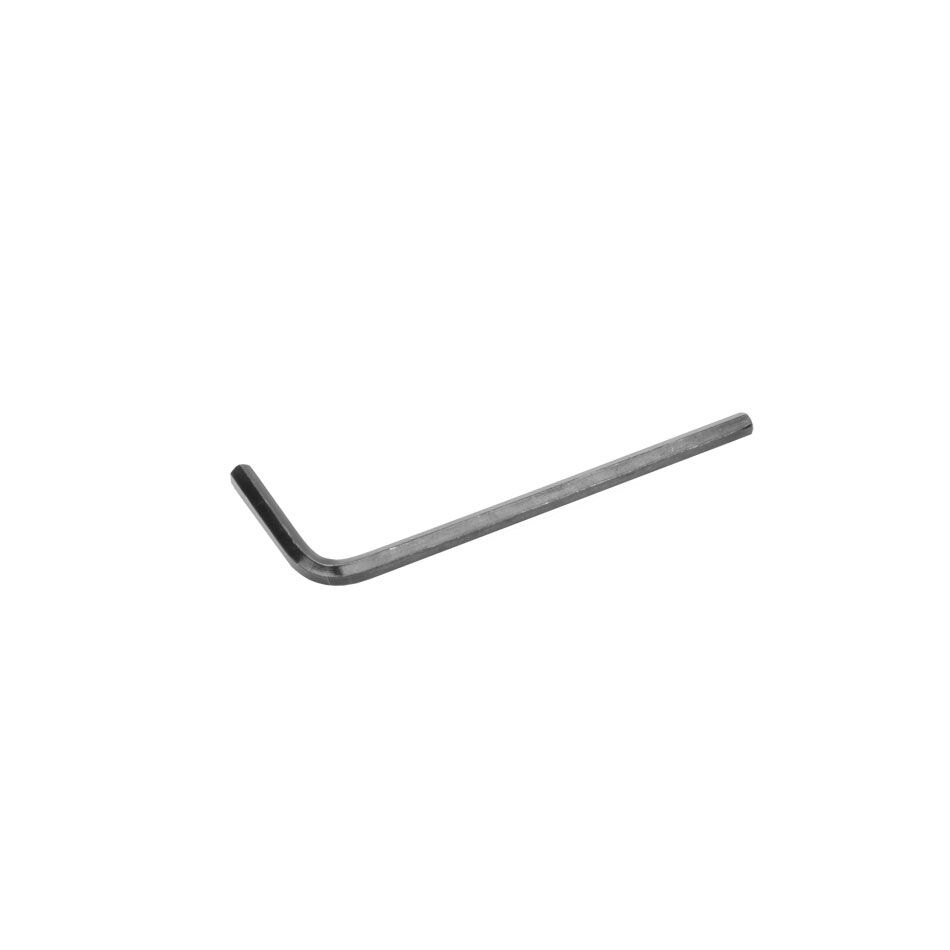

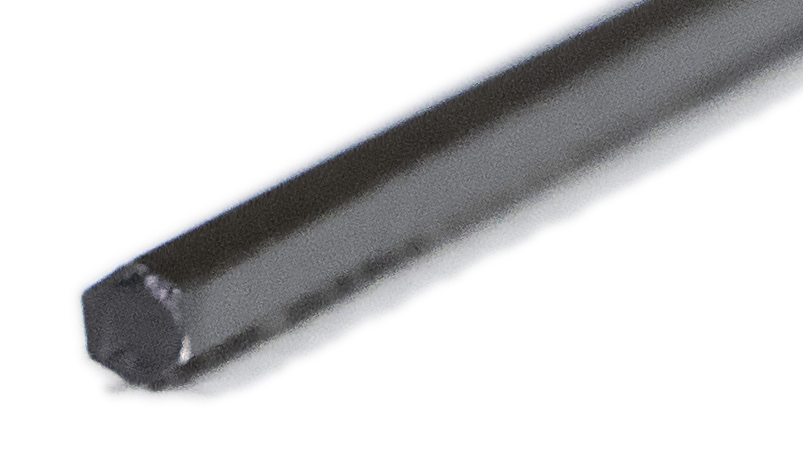

5/64 tums insexnyckel. 3/32 tums insexnyckel.Närbild av insexnyckelns drivände. Närbild av Star Drive Keys drivände.T15 Star Drive-nyckeldel.

Materialinformation och tillämpningar

Innan man börjar använda en skruv är det viktigt att lära sig hur man väljer skruvens längd. Titta på den här videon för att lära dig mer om att välja den bästa skruvlängden för ditt bygge.

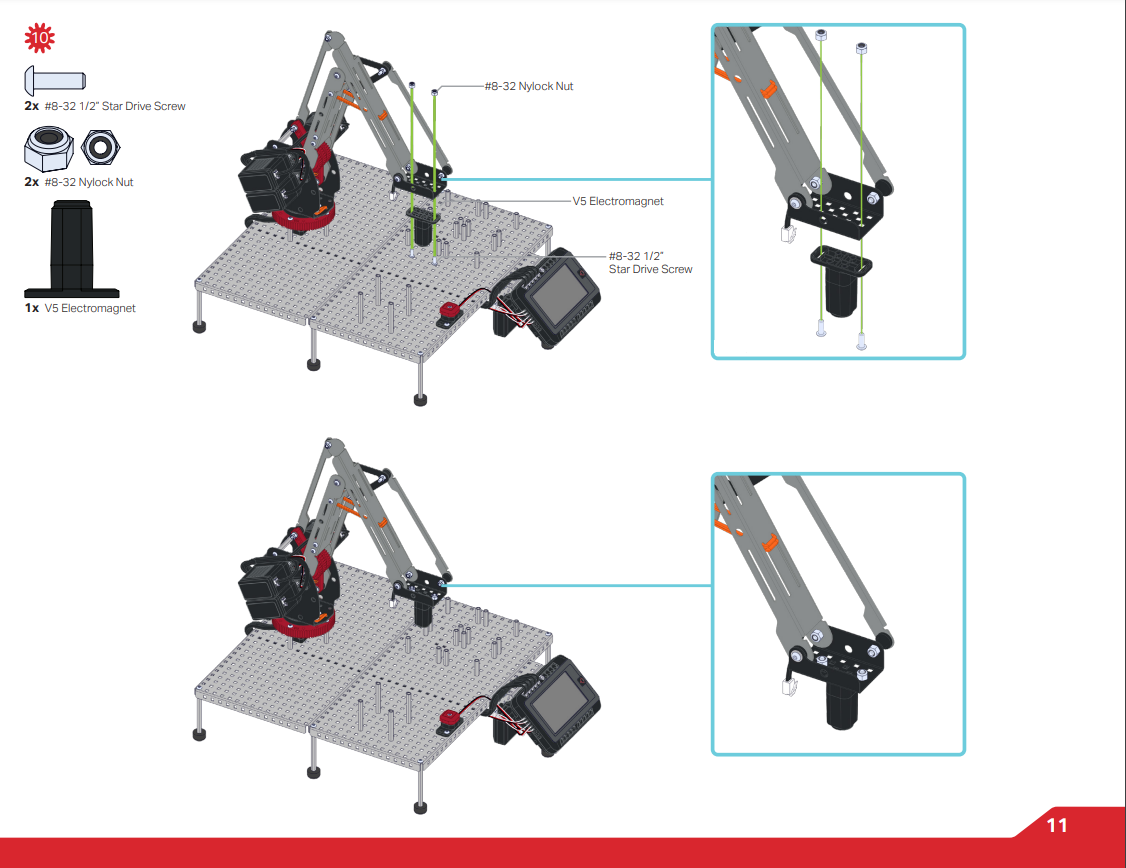

V5-bygginstruktionssidan använde ett exempel. Den här sidan visar hur stjärnskruvdelar kopplas till nylockmutterdelar.

V5 Smart-motorer och alla vanliga VEX-muttrar och distanser

  • #8-32 Stjärnskruv Material: Legerat stål
    • SAE Grad 8 Skruvar
    • Draghållfasthet på 150 000 PSI
    • Utformad för att motstå en hög mängd vridmoment, vilket gör att byggare verkligen kan "låsa" sina mekanismer
    • Kompatibel med V5 Smart Motors och alla vanliga VEX-muttrar och distanser

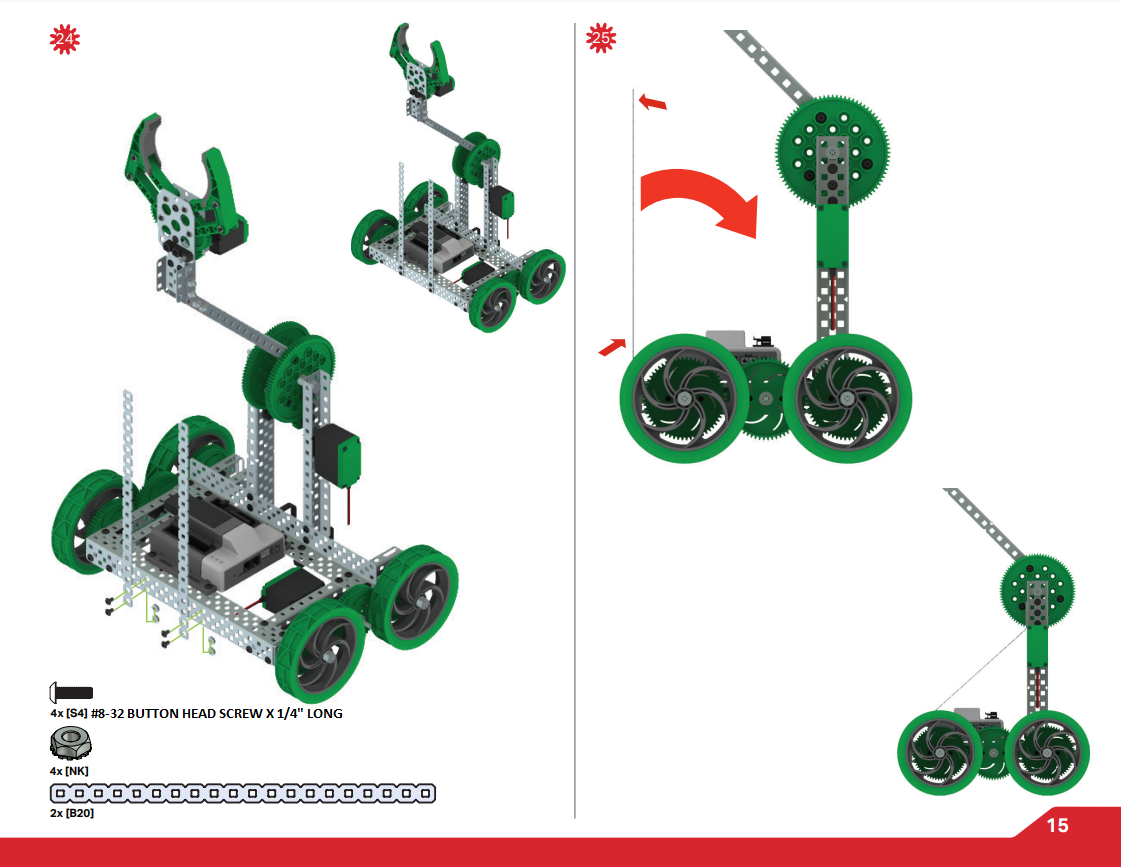

V5-bygginstruktionssidan använde ett exempel. Den här sidan visar hur man fäster rundskruvdelar med nylonmutterdelar.

V5 Smart-motorer och alla vanliga VEX-muttrar och distanser

  • #8-32 Sexkantsskruv Material: Höghållfast rostfritt stål utan ytbehandling
    • Kompatibel med V5 Smart Motors och alla vanliga VEX-muttrar och distanser
    • #8-32 Låsskruvar
      • Har trådlåsning applicerat på sina trådar
      • Gänglåset hjälper till att hålla skruven på plats
        • Kan användas cirka 10–15 gånger och bibehålla ett fast lås
        • Ger liknande funktioner som VEX Nylock-muttrar

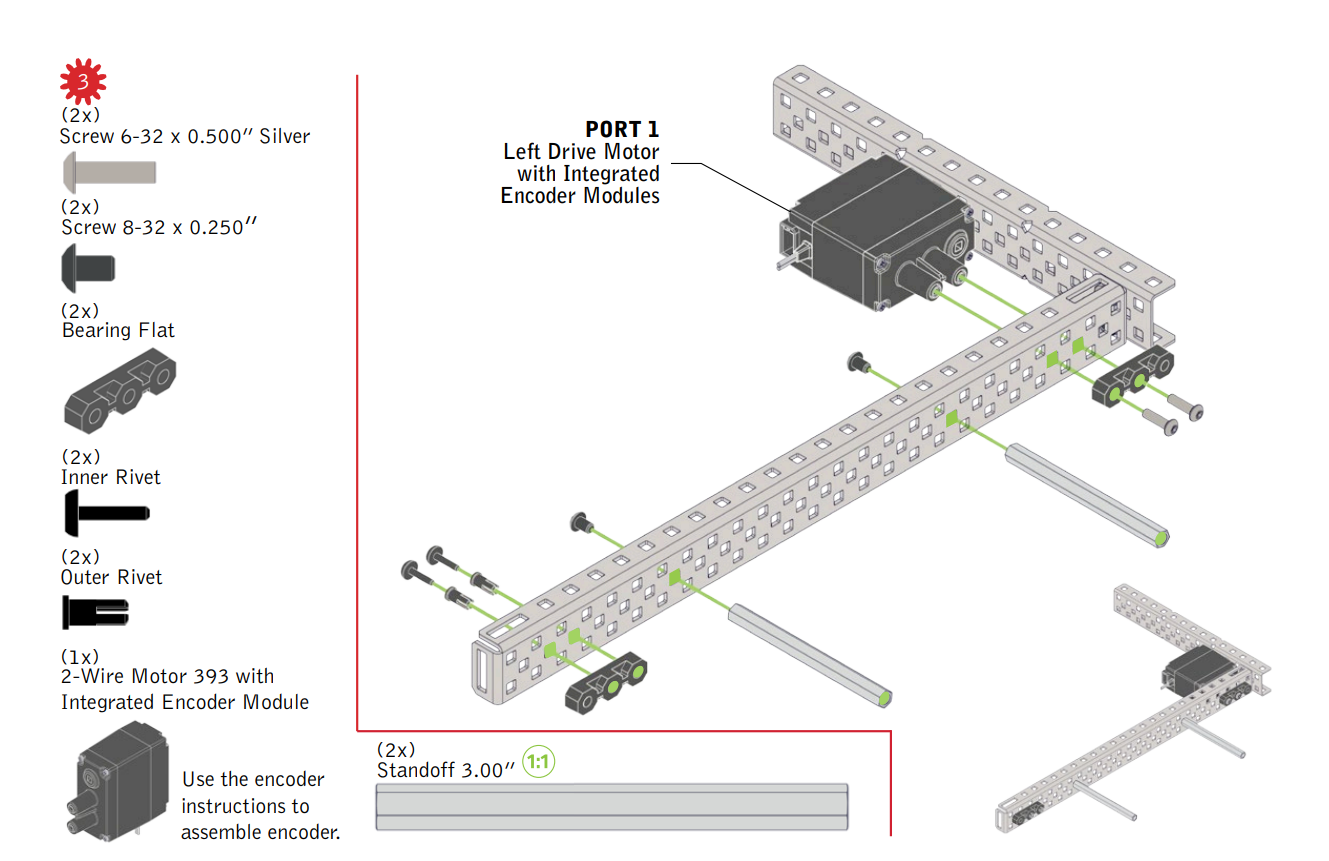

V5-bygginstruktionssidan använde ett exempel som visar fastsättning av 6-32 skruvdelar.

Använd endast för VEX Cortex-motorer och servon

  • #6-32 Skruvar Material: Höghållfast rostfritt stål utan ytbehandling
    • Kompatibel med 393 motorer och servon
    • #6-32 Låsskruvar
    • Har trådlåsning applicerat på sina trådar
    • Gänglåsning hjälper till att hålla skruven på plats
      • Kan användas cirka 10–15 gånger och bibehålla ett fast lås
      • Ger liknande funktionalitet som VEX Nylock-muttrar

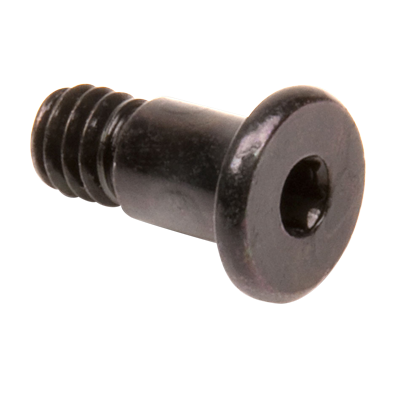

Närbild av axelskruvsdelen.

Alla standard VEX-muttrar och distanser

  • Axelskruv Material: Höghållfast rostfritt stål utan ytbehandling
    • Kompatibel med alla vanliga VEX-muttrar och distanser
    • Tillverka låglutande pivottlager i VEX-metall
    • Utformad för att passa tätt i ett VEX fyrkantigt hål och gör att flera lager av metall kan vridas
      • 0,176" diameter x 0,20" lång skuldra
      • 3/32" VEX sexkantsnyckel

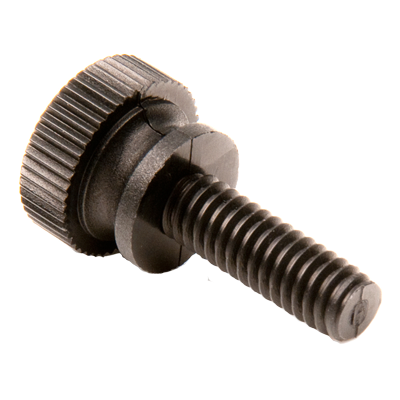

Närbild av tumskruvsdelen.

Alla standard VEX-muttrar och distanser

  • Tumskruv Material: Plast
    • Kompatibel med alla vanliga VEX-muttrar och distanser
    • Samma storlek (#8-32) som vanliga VEX-skruvar, men de har ett räfflat huvud med en diameter på 0,428 tum så att de kan dras åt eller lossas för hand.
    • Perfekt för applikationer där en skruv ska sättas i eller tas bort flera gånger, till exempel åtkomstpaneler för robotar eller batterifästen. Eller i en situation där verktyg inte är att föredra, till exempel i vissa utbildningsmiljöer.

Komplett lista över skruvar som säljs av VEX

Syftet med denna tabell är att visualisera hela listan över skruvar som säljs av VEX. Användning av den här tabellen kan hjälpa till att ge osynliga alternativ att integrera i din build.

Skruvstil

Skruvlängd / Typ

Skruva

Artikelnummer
#8-32 Star Drive











1/8"

 #8-32 x 1/8" stjärnfäste (32-pack)

276-6098

1/4"

#8-32 x 1/4" stjärnskruv (100-pack)
#8-32 x 1/4" låsande stjärnskruv (100-pack)

 276-4990
276-5006

3/8"

 #8-32 x 3/8" stjärnskruv (100-pack)

276-4991

1/2"

#8-32 x 1/2" stjärnskruv (100-pack)
#8-32 x 1/2" låsande stjärnskruv (100-pack)

276-4992
276-5007
5/8"

#8-32 x 5/8" stjärnskruv (100-pack)

276-4993
3/4"
 #8-32 x 3/4" stjärnskruv (100-pack) 276-4994
7/8"
 #8-32 x 7/8" stjärnskruv (100-pack) 276-4995
1"
 #8-32 x 1.000" stjärnskruv (100-pack) 276-4996
1,25"
 #8-32 x 1,250" stjärnskruv (50-pack) 276-4997
1,5"
 #8-32 x 1,500" stjärnskruv (50-pack) 276-4998
1,75"
 #8-32 x 1,750" stjärnskruv (50-pack) 276-4999
2"
 #8-32 x 2.000" stjärnskruv (25-pack) 276-5004
2,25"
 #8-32 x 2,250" stjärnskruv (25-pack) 276-8015
2,5" #8-32 x 2,500" stjärnskruv (25-pack) 276-8016



Skruvstil

 Skruvlängd / Typ
 Skruva
 Artikelnummer

#8-32 Sexkantsfäste

1/4"


#8-32 x 1/4" skruv (100-pack)
#8-32 x 1/4" låsskruv (100-pack)



275-1002

275-1260

3/8"

#8-32 x 3/8" skruv (100-pack)

 275-1003

1/2"

#8-32 x 1/2" skruv (100-pack)
#8-32 x 1/2" låsskruv (100-pack)

275-1004

275-1261

5/8"

#8-32 x 5/8" skruv (100-pack)

275-1005
3/4"
 #8-32 x 3/4" skruv (100-pack)
 275-1006
7/8"
 #8-32 x 7/8" skruv (100-pack)
 275-1007
1"
 Skruv #8-32 x 1.000" (100-pack)
 275-1008
1,25"
 Skruv #8-32 x 1,250" (50-pack)
 275-1009
1,5"
 Skruv #8-32 x 1,500" (50-pack)
 275-1010
1,75"
 Skruv #8-32 x 1,750" (50-pack)
 275-1011
2" Skruv #8-32 x 2.000" (25-pack) 275-1012

Specialskruv



 		Tumskruv
 1/2" tumskruv (50-pack)
 275-1485
Axelskruv
 #8-32 Axelskruvar (25-pack) 276-1408

#6-32 Sexkantsfäste


 		1/4"
 #6-32 x 1/4" skruv (50-pack) 275-0659
1/2"
 #6-32 x 1/2" skruv (50-pack)
#6-32 x 1/2" låsskruv (100-pack)

275-1169

276-1958
