Batteriet förser alla motorer, sensorer och hjärnan med ström.

Laddning av batteriet

Batteriladdning med en USB-C-kabel ansluten till dess laddningsport.

För att ladda batteriet, anslut batteriet till en strömkälla med USB-C-kabeln som medföljer i VEX GO-kitet.

Anmärkning: varje VEX GO Kit levereras med en USB-C-laddningskabel, men endast VEX GO Classroom Bundle levereras med en nätadapter.

Indikatorlampor på batteriet

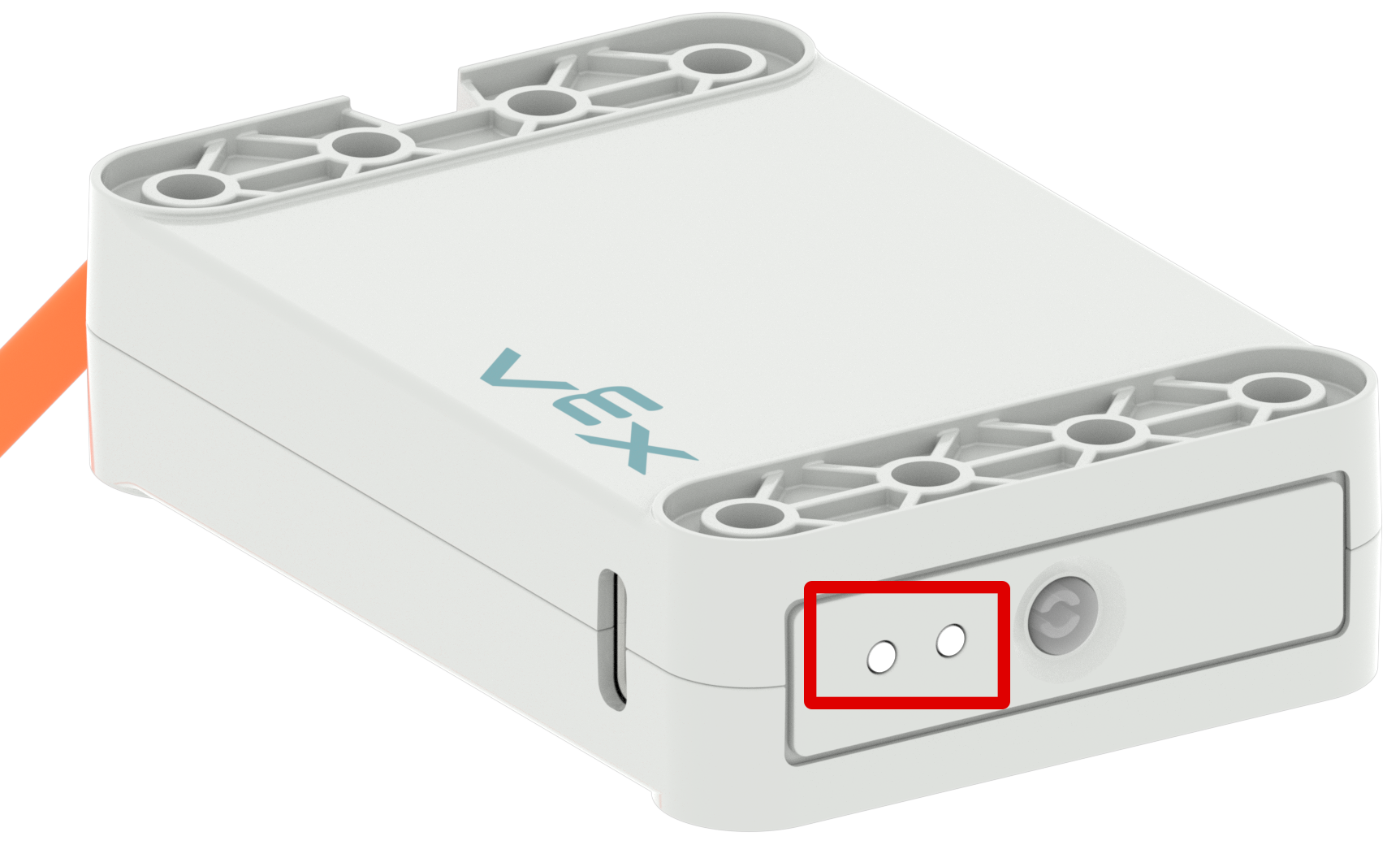

Batteriets två indikatorlampor nära laddningsporten är markerade i en röd ruta.

Det finns två lampor på sidan av batteriet som indikerar batteriets status.

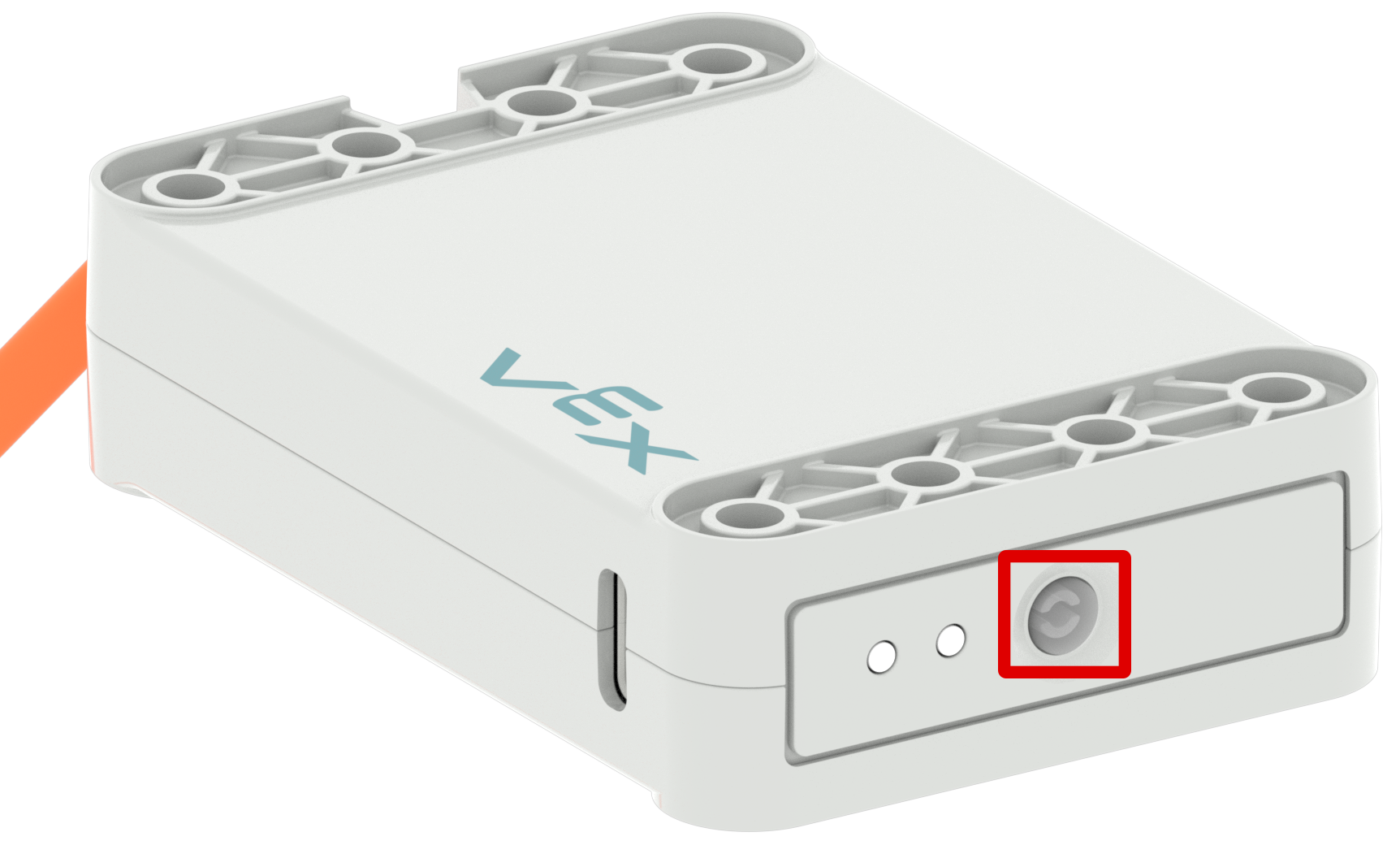

Batteriets strömindikatorknapp nära indikatorlamporna är markerad i en röd ruta.

Genom att trycka på knappen bredvid lamporna på batteriet visas den aktuella statusen.

Batteri med de två indikatorlamporna som lyser grönt för att indikera att det är fulladdat.

Två gröna lampor indikerar att batteriet är fulladdat (75–100 %).

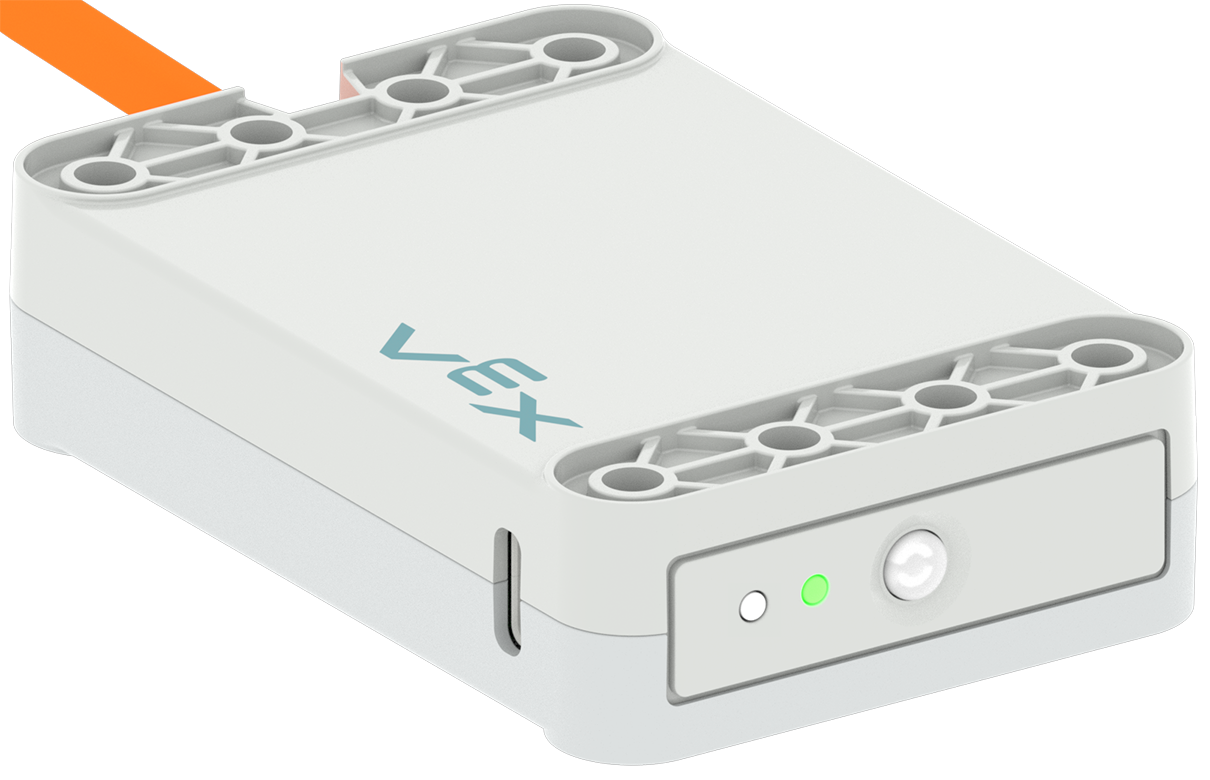

Batteri där endast en av de två indikatorlamporna lyser grönt, vilket indikerar att det är delvis laddat.

En grön lampa indikerar att batteriet är delvis laddat (25–75 %).

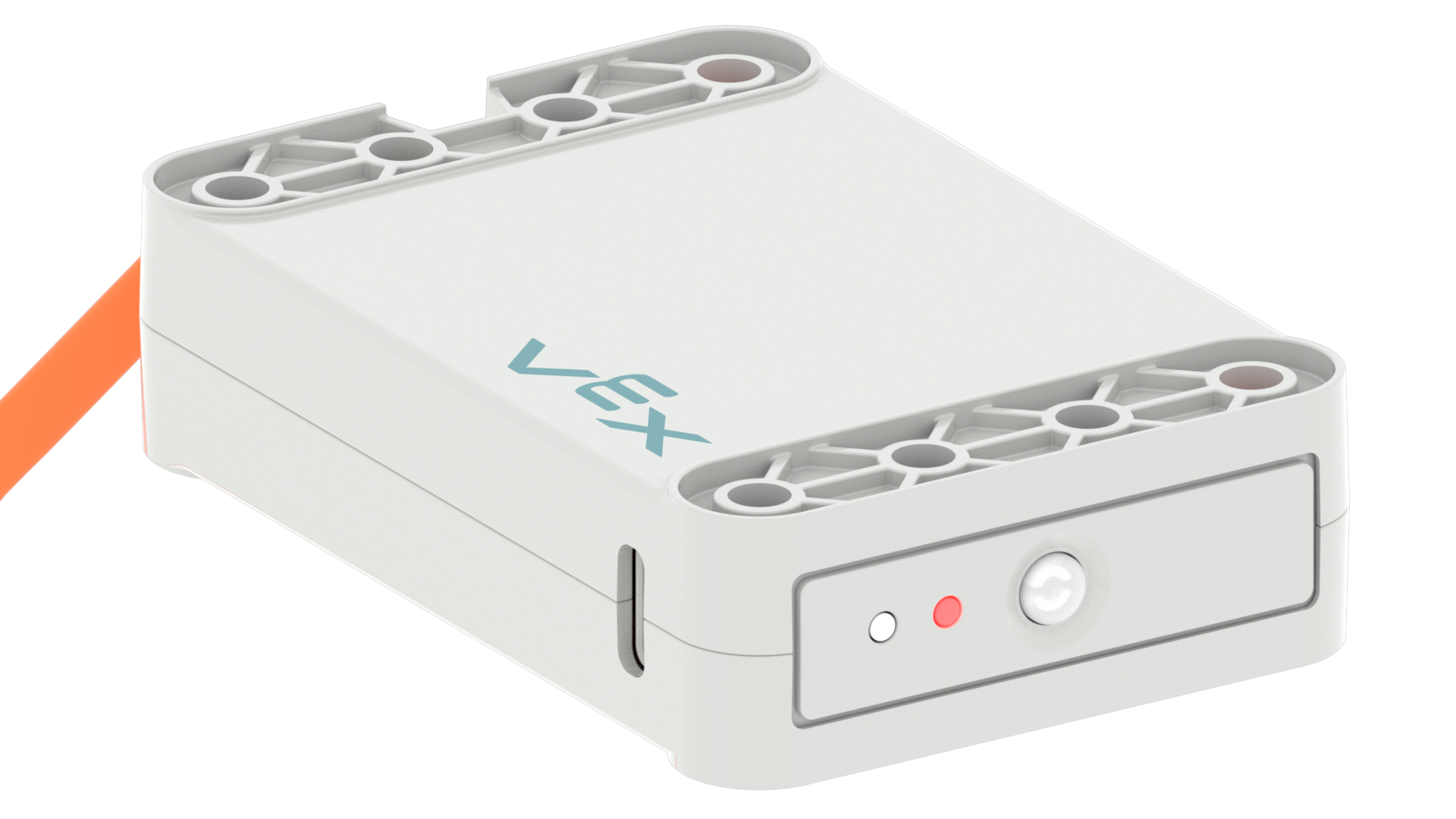

Batteri där en av de två indikatorlamporna lyser rött, vilket indikerar att det har låg laddning.

En röd lampa indikerar att batteriet har låg laddning (0–25 %).

När batteriet laddas aktivt

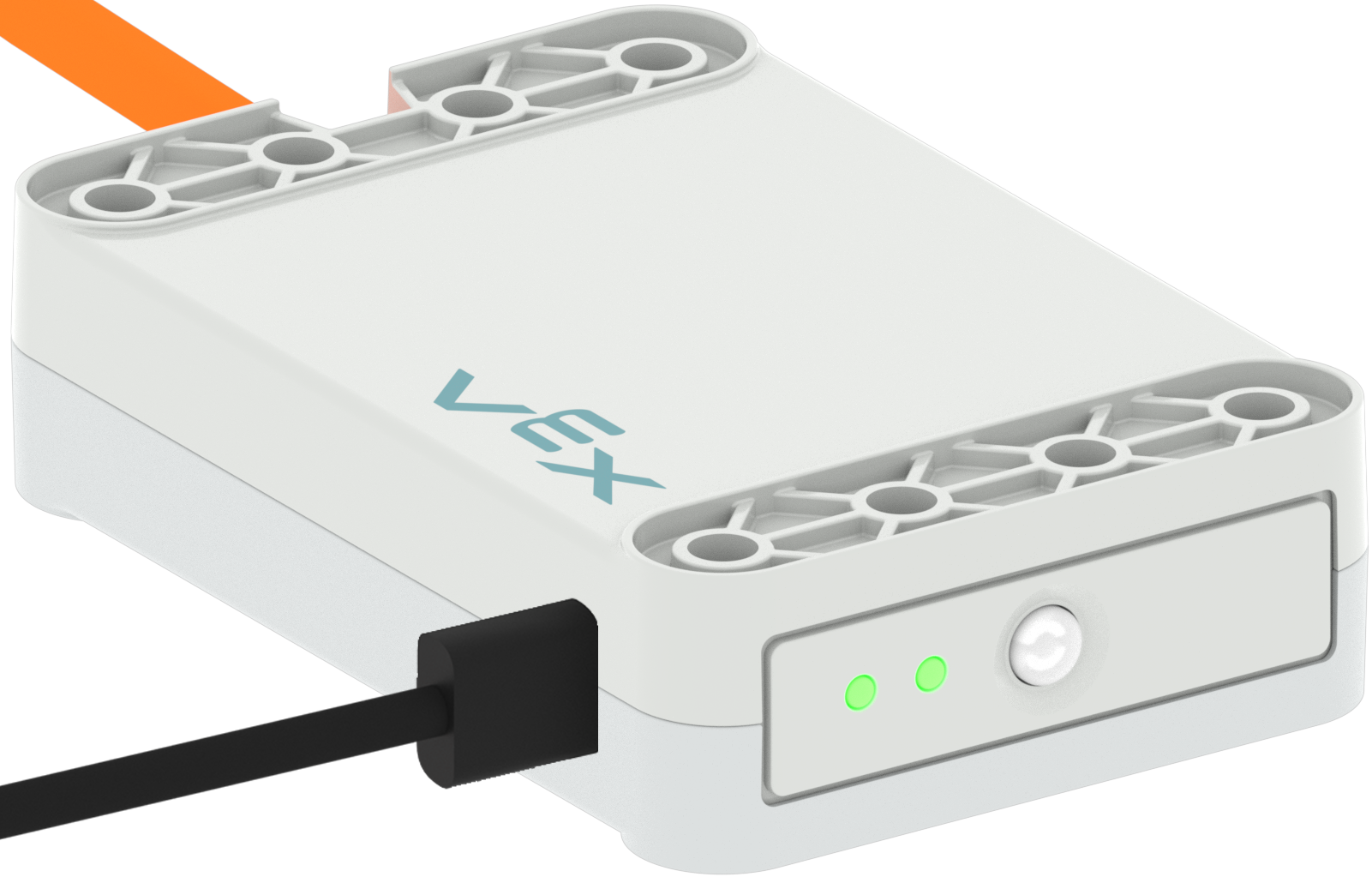

Batteriladdning med en USB-C-kabel ansluten till dess laddningsport. De två indikatorlamporna lyser grönt för att indikera att den är fulladdad.

Två gröna lampor indikerar att batteriet är fulladdat.

Batteriladdning med en USB-C-kabel ansluten till dess laddningsport. En av de två indikatorlamporna lyser rött, vilket indikerar att den inte är fulladdad.

En röd lampa indikerar att batteriet laddas aktivt, men inte är fulladdat.

Anmärkning: även om en röd lampa indikerar att batteriet laddas aktivt betyder det inte nödvändigtvis att batterinivån är 0 %. För att se den aktuella batterinivån, koppla ur batteriet från laddaren och tryck på knappen bredvid indikatorlamporna. Du kan fortfarande använda batteriet så länge det är tillräckligt laddat.

Anslutning av batteriet

Batteri med dess anslutningskabel inkopplad i batterifacket på en hjärna.

Batteriet kan anslutas till hjärnan eller en strömbrytare för att driva motorer och sensorer.

För att ansluta batteriet till hjärnan, se artikeln Använda VEX GO Brain.

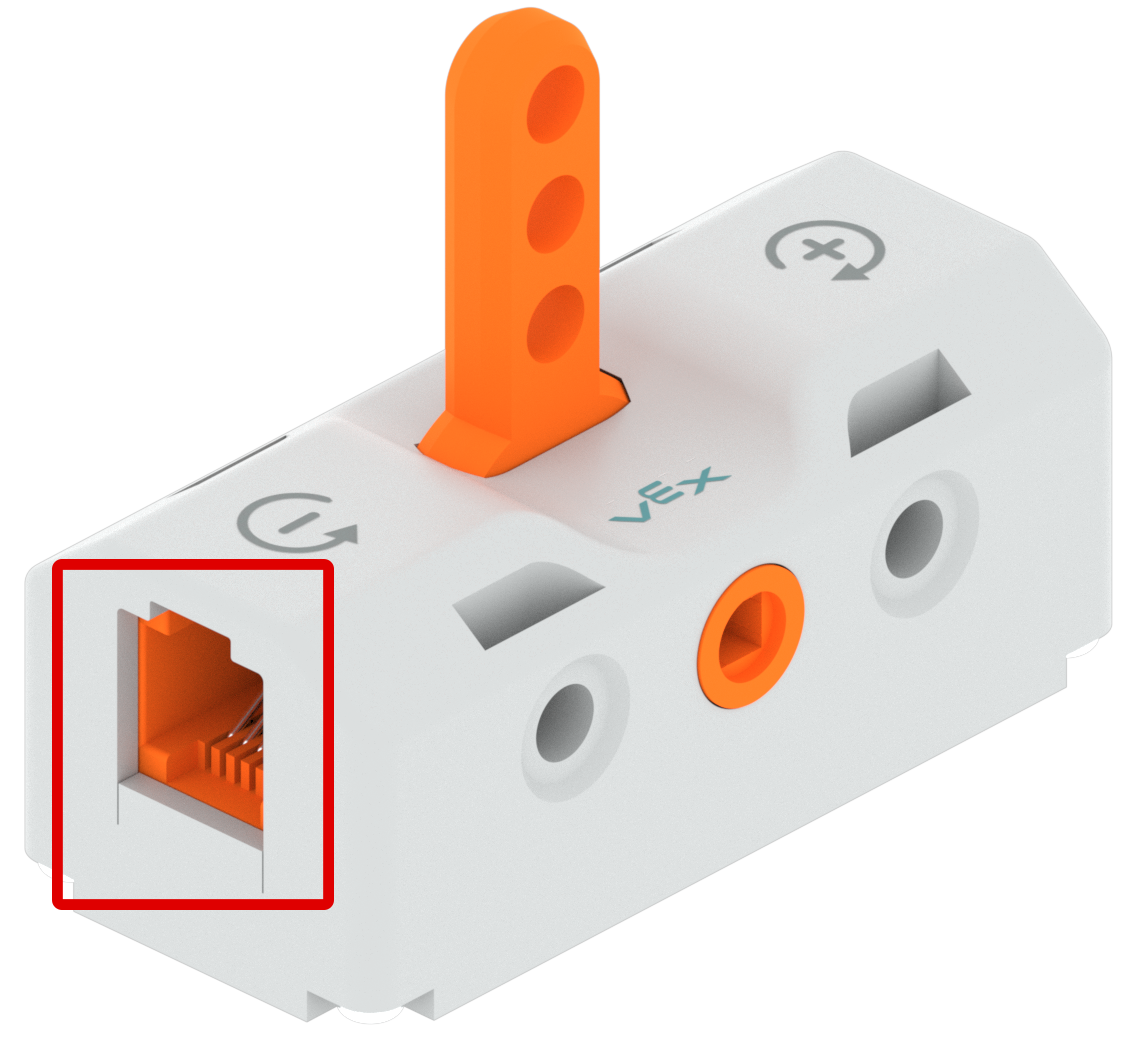

Brytare med batteriporten markerad i en röd ruta.

För att ansluta batteriet till en switch, leta reda på den orange batteriporten på switchen.

Brytare med en batterikabel inkopplad i batteriporten för att driva den.

Anslut batteriet till switchen genom att sätta i den orange batterikabeln i den orange batteriporten på switchen.

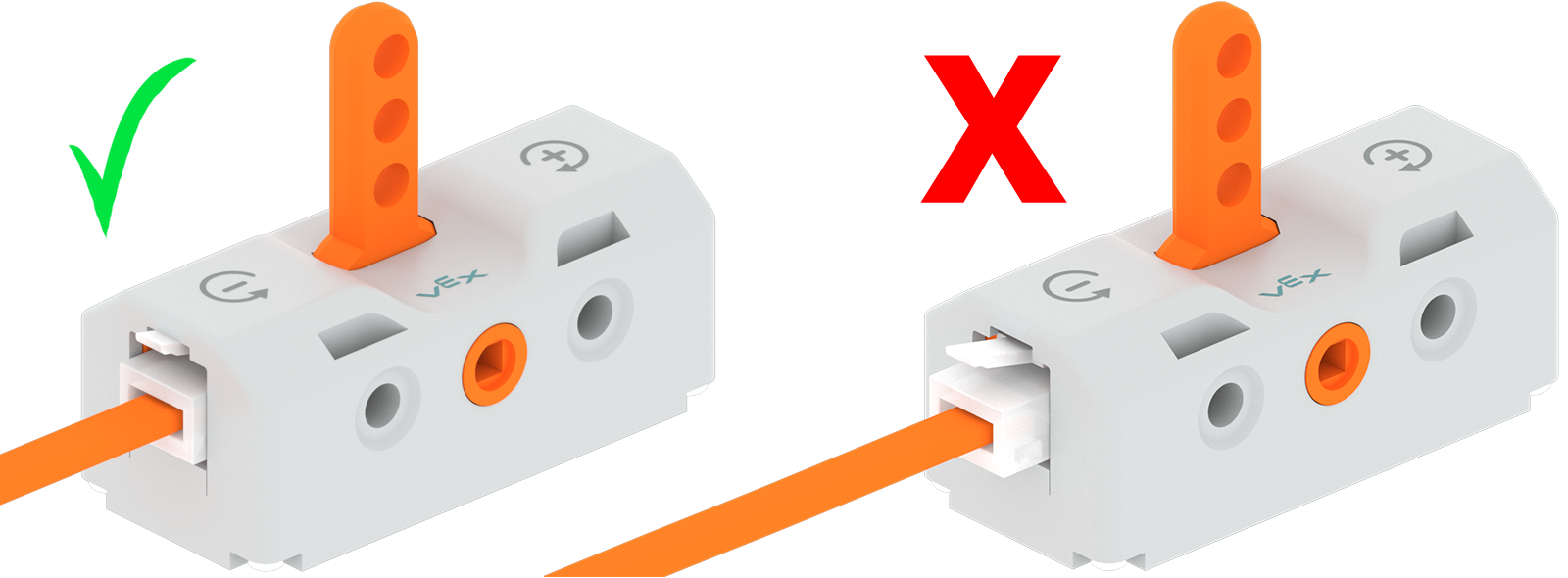

Diagram över två strömbrytare med batterikablar anslutna till sina batteriportar för att strömförsörja dem. Till vänster är batterikabeln helt isatt och det finns en grön bockmarkering, medan batterikabeln till höger bara är delvis isatt och det finns ett rött X.

Se till att den orange batterikabeln är helt isatt i den orange batteriporten på switchen. Ett "klick"-ljud säkerställer att kabeln sitter ordentligt i porten.

Batteritid

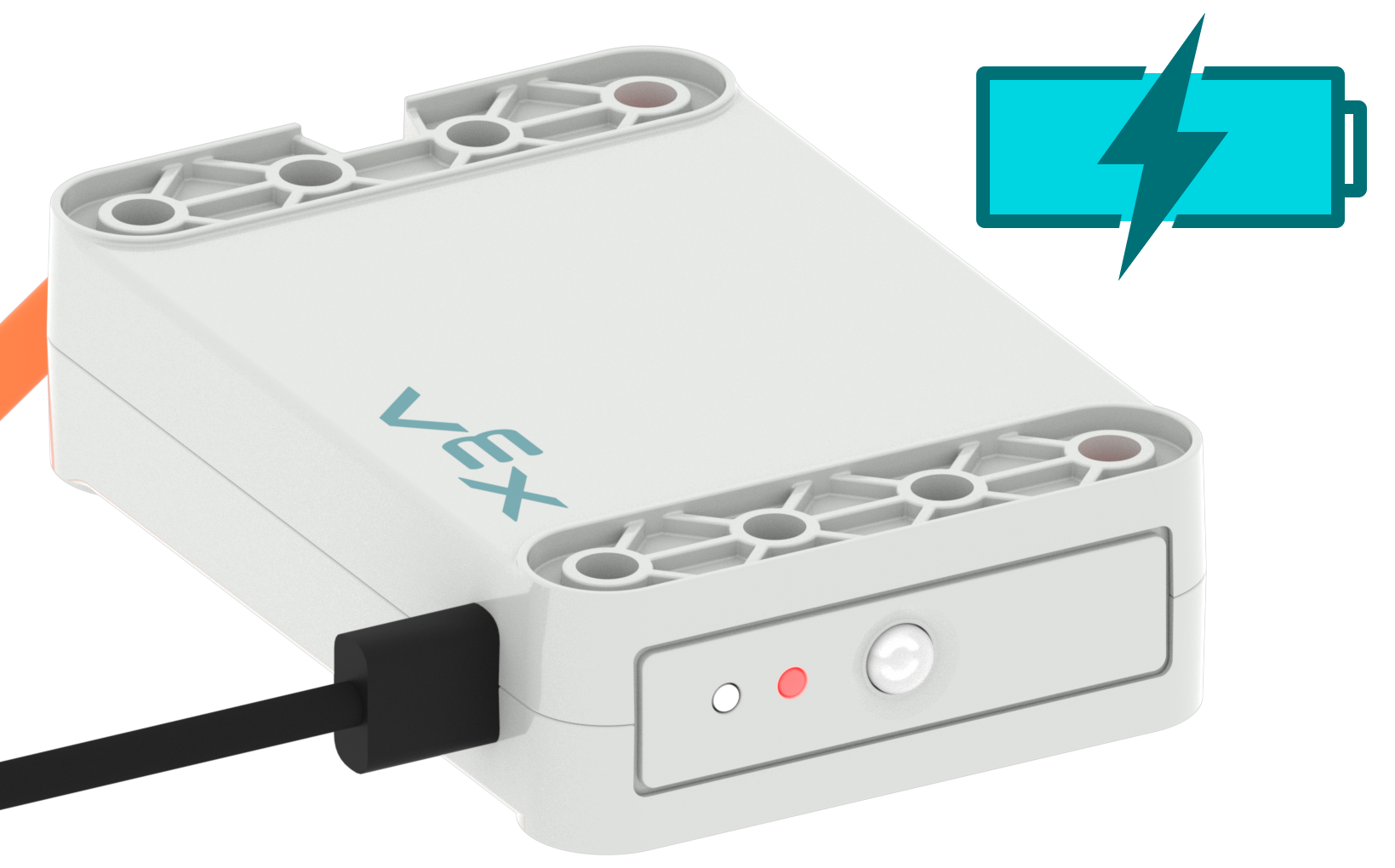

Batteriladdning med en USB-C-kabel ansluten till laddningsporten, med en batteriikon som illustrerar att det tar 3,5 timmar att ladda helt.

Batteriet tar cirka 3,5 timmar att laddas helt.

Fulladdat batteri, med en klockikon som illustrerar att det har tillräckligt med laddning för en skoldag.

Batteriet är konstruerat för att räcka i ungefär en skoldag.

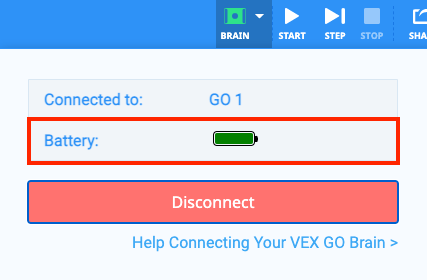

VEXcode GO med Hjärnmenyn öppen och en grön batteriikon markerad. Detta illustrerar att den uppkopplade hjärnan har ett batteri som är fulladdat.

Batterinivån kan kontrolleras i VEXcode GO genom att välja Hjärnikonen i verktygsfältet.
