Visa enhetsskärmen på V5 Brain – VEX bibliotek

Enhetsskärmen på V5 Brain kan vara ett användbart verktyg för att visa data och värden om hjärnan och enheter som är anslutna till hjärnan.

Steg för att visa enhetsinformationen på V5 Brain

Hjärnan är påslagen och skärmen visar hemmenyn.

Slå på V5-robotens hjärna genom att trycka och hålla ner hemknappen på hjärnan.

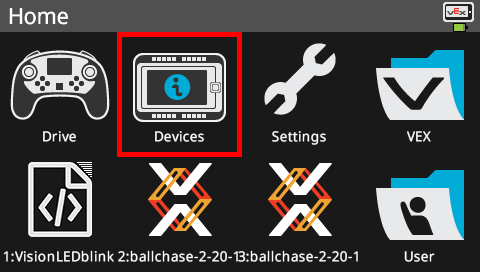

Hjärnskärmen visas i hemmenyn med alternativet Enheter markerat.

Tryck på ikonen Enheter.

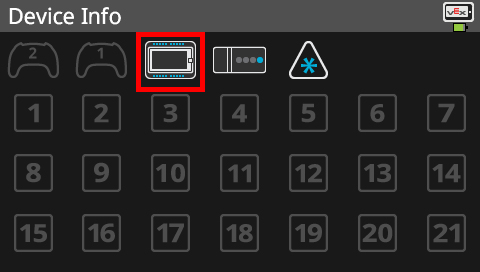

Hjärnskärmen visas i menyn Enhetsinfo som har en lista över alla Hjärnans Smart Ports och anslutna enheter. Hjärnikonen i Enhetsinfo-menyn är markerad för att indikera att objekt kan väljas för att öppna deras informationsmenyer.

Detta öppnar sidan Enhetsinformation. Alla objekt som är anslutna till Smart Ports på hjärnan kommer att visas i portarna 1–21. 3-trådsenheter visas under triangelikonen.

För att öppna enhetsinformation om ett objekt, tryck på ikonen. I det här exemplet trycker du på hjärnikonen.

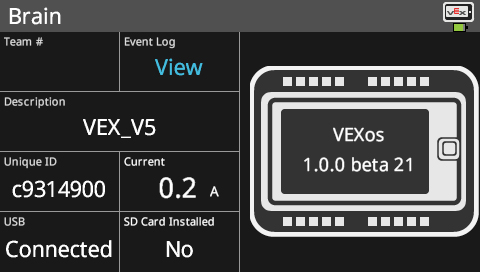

Hjärnskärmen visas i Hjärninfo-menyn som listar information om hjärnan. Informationskategorierna är Teamnummer, Händelselogg, Beskrivning, Unikt ID, Aktuell, USB, SD-kort installerat och VEXos.

Detta visar hjärnans värden inklusive namn, VEXos-version och annan information.

Visa annan information med enhetsskärmen

Enhetsskärmen kan också användas för att visa värden och data från andra enheter anslutna till V5 Brain, som motorer och sensorer. Läs följande artiklar för att lära dig mer om hur du använder Enhetsskärmen i olika kapaciteter:
