Steg 1: Samla de nödvändiga komponenterna.

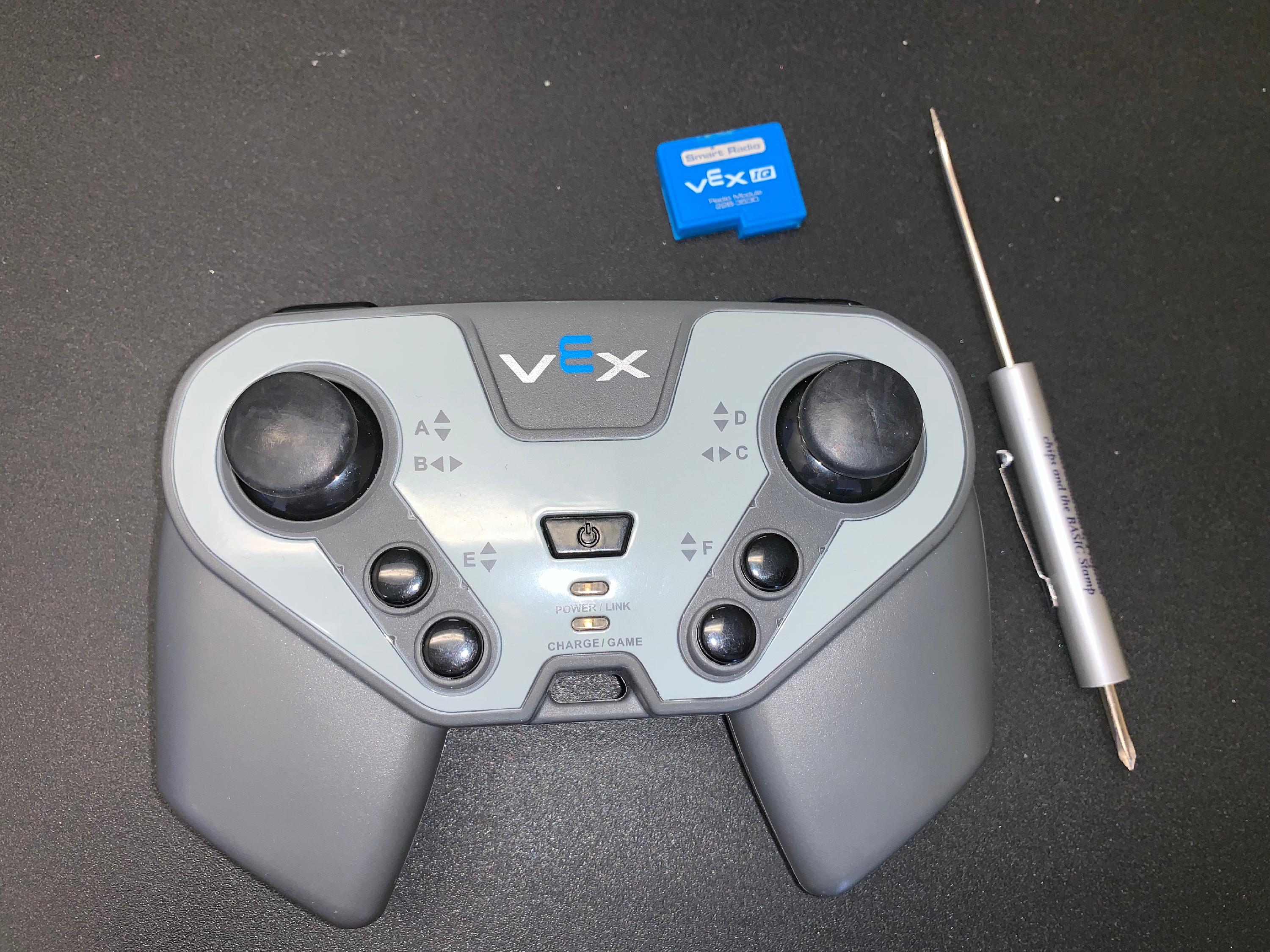

Kontroller, smartradio och en stjärnskruvmejsel placerade tillsammans på ett bord.

Samla följande saker:

VEX IQ-styrenhet
1 VEX IQ-radio
Phillips-skruvmejsel

OBS: Styrenhetens firmware måste uppdateras till den senaste versionen för att radioapparaterna ska fungera korrekt. Klicka här för en procedur för att uppdatera firmware.

OBS: Det spelar ingen roll vilken typ av radio som används så länge radion i styrenheten är av samma typ som radion i VEX IQ-robotens hjärna. Matchande radioapparater behövs för korrekt trådlös anslutning. Klicka här för mer information om VEX IQ-radioapparater.

Steg 2: Sätt i radion i kontrollenheten.

Diagram med en pil som indikerar att radion ska placeras i styrenhetens radiouttag. Radiouttaget sitter på undersidan mellan handkontrollens axelknappar.

Skjut in radion i radiouttaget. Rikta radion så att VEX-logotypen är vänd mot kontrollenhetens ovansida. Tryck ordentligt tills det klickar på plats helt.

OBS: Om radioapparaterna tas bort ofta är det bättre om kontrollenhetens batterilucka tas bort innan radioapparaten sätts i för att undvika att belasta plastspärren.

OBS: Styrenheten stöder alla tre typer av radioapparater.

Steg 3: Ta bort radion från kontrollenheten.

Kontrollenheten visas upp och ner med batteriluckan borttagen. En hand tar bort radion från radiouttaget, och en pil indikerar att den ska dras ut ur uttaget ordentligt.

Ta bort batteriluckan till kontrollenheten med en stjärnskruvmejsel innan du försöker ta bort radion.

Dra bestämt i radion för att ta bort den när batteriluckan till kontrollenheten har tagits bort.
