Anslut AI-visionssensorn till den webbaserade VEXcode V5 – VEX bibliotek

För att använda din AI-visionssensor i VEXcode-projekt är det första steget att upprätta en lyckad anslutning mellan sensorn och VEXcode. Detta kräver:

En AI-visionssensor.
En V5-hjärna.
En dator med antingen appbaserad eller webbaserad VEXcode V5.
En smart kabel.
En USB-C-kabel.

Med dessa saker till hands, fortsätt nedan för att se stegen för att ansluta din AI Vision Sensor till VEXcode V5.

1. Anslut AI-visionssensorn till din dator med en USB-C-kabel.

Diagram över VEX V5 AI-visionssensorn, som illustrerar dess funktioner och komponenter för robotapplikationer, inklusive sensorplacering och funktionalitet för att detektera objekt och färger.

2. Öppna VEXcode V5 och öppna Enheter-menyn.

Diagram som illustrerar VEX V5 AI-visionssensorn och visar dess komponenter och funktionalitet inom robotapplikationer.

3. Välj Lägg till en enhet.

vi går IN whoooo.png

4. VäljAI-vision.

Diagram som illustrerar V5 AI-visionssensorn och belyser dess komponenter och funktioner i V5-robotsystemet, inklusive sensorplacering och databehandlingsfunktioner.

5. Välj den Smart Cable-port som sensorn är ansluten till.

klicka på konfigurera.png

6. VäljKonfigurera.

hrngnghrthh connect.png

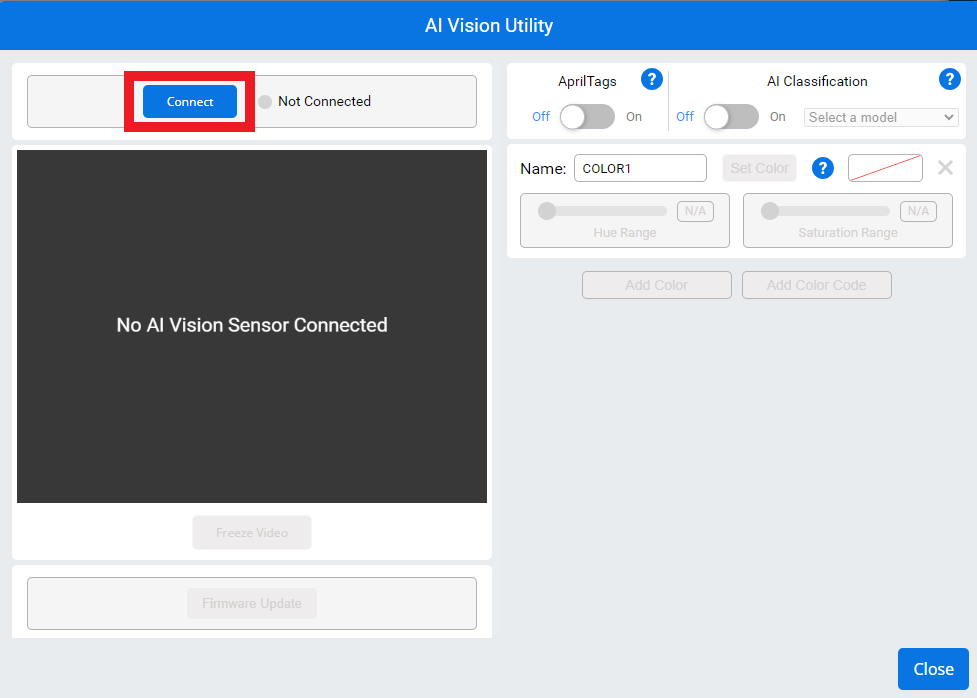

7. Fönstret AI Vision Sensor Utility öppnas. Välj Anslut för att ansluta din AI-visionssensor.

Diagram över VEX V5 AI-visionssensorn, som illustrerar dess komponenter och funktionalitet, som används för objektdetektering och igenkänning i robotapplikationer.

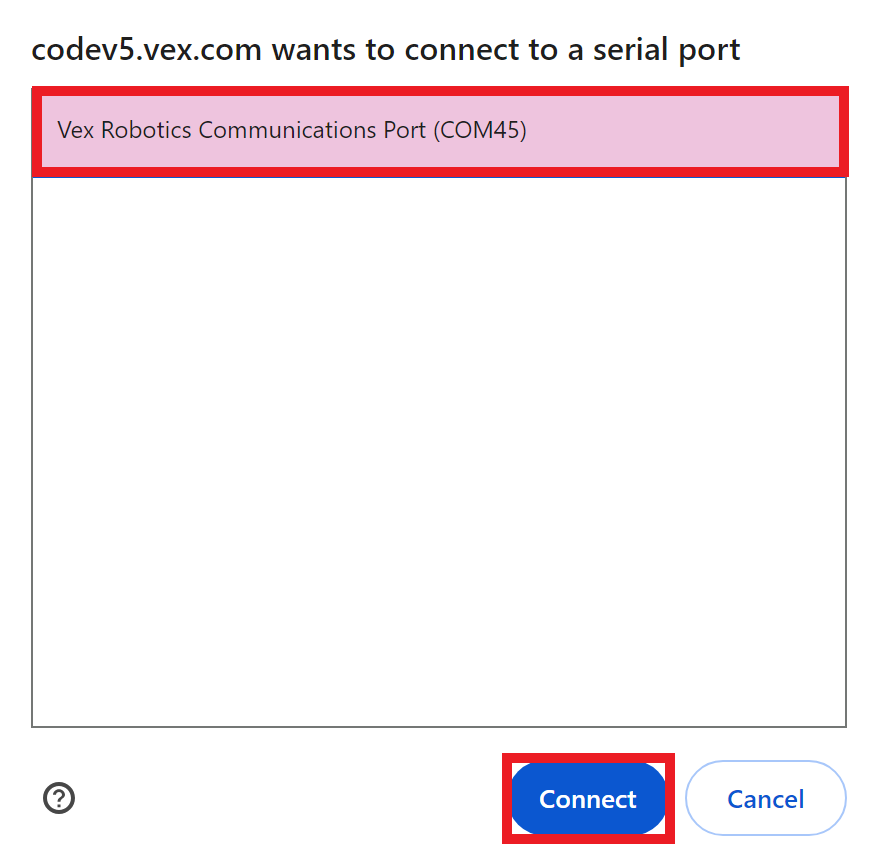

8. Ett fönster som uppmanar dig att välja serieport för anslutning visas. Välj det enda tillgängliga alternativet.

Diagram över VEX V5 AI-visionssensorn, som illustrerar dess komponenter och funktionalitet för förbättrade robotiska visionsfunktioner.

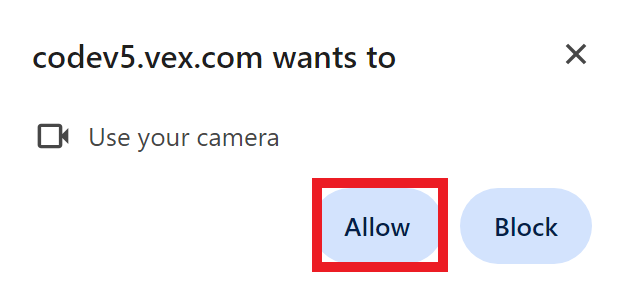

9. En dialogruta som frågar om tillåtelse att använda din kamera visas. Välj Tillåt.

Obs: Om en annan kamera redan är ansluten till din dator, till exempel en bärbar dators webbkamera, kan du se att indikatorn för den tänds tillfälligt. Detta är normalt och VEXcode kommer som standard att använda AI-visionssensorn.

10. AI-visionssensorns videoskärm visar vad sensorn ser.

Det kan ta några sekunder att uppdatera.

Om den inte uppdateras, kontrollera kabelanslutningarna till sensorn och datorn.

11. Under AI-visionssensorns skärm finns information om AI-visionssensorns firmware.

Diagram som illustrerar AI-visionssensorn för V5-robotteknik, och visar dess komponenter och funktionalitet, inklusive kameraplacering och sensorfunktioner.

12. Om knappen visar Ny uppdatering tillgängligbetyder det att du behöver uppdatera den inbyggda programvaran. Följ den här artikeln för att lära dig mer om att uppdatera AI-visionssensorns firmware.

Diagram som illustrerar AI-visionssensorn för V5-robotteknik och visar dess funktioner och komponenter, inklusive kameraplacering och sensorfunktionalitet.

13. Om det står Firmware är uppdaterad har din AI-visionssensor den senaste firmware och är redo att användas!

Diagram som illustrerar AI-visionssensorn för V5-robotteknik, som visar viktiga komponenter och funktioner, inklusive sensorplacering och databehandlingselement.

14. När du har konfigurerat AI-visionssensorn, koppla bort sensorn från datorn
anslut den till din V5 Brain med en Smart Cable.
För information om hur du konfigurerar din AI Vision-sensor, gå hit.

15. Du kan nu ansluta din V5 Brain till din dator för att ladda ner projekt med hjälp av AI-visionssensorn.
