Anslut AI-visionssensorn till den webbaserade VEXcode EXP – VEX bibliotek

För att använda din AI-visionssensor i VEXcode-projekt är det första steget att upprätta en lyckad anslutning mellan sensorn och VEXcode. Detta kräver:

En AI-visionssensor.
En EXP-hjärna.
En dator med antingen appbaserad eller webbaserad VEXcode EXP.
En smart kabel.
En USB-C-kabel.

Med dessa saker till hands, fortsätt nedan för att se stegen för att ansluta din AI Vision Sensor till VEXcode EXP.

AI-visionssensor ansluten till en bärbar dator med en USC C-kabel.

1. Anslut AI-visionssensorn till din dator med en USB-C-kabel.

VEXcode EXP-verktygsfältet med ikonen Enheter markerad mellan ikonerna för kodvisaren och utskriftskonsolen.

2. Öppna VEXcode EXP och öppna Enheter-menyn.

VEXcode EXP-enheter-menyn med knappen Lägg till en enhet markerad.

3. Välj Lägg till en enhet.

VEXcode EXP Enheter-menyn efter att knappen Lägg till en enhet har valts. Alternativet AI Vision är markerat.

4. VäljAI-vision.

Skärmdump av menyn Välj en port som visar tillgängliga portar för AI-visionssensorn.

5. Välj den Smart Cable-port som sensorn är ansluten till.

Menyn AI Vision Sensor Settings i VEXcode EXP med sensorn märkt som AIVision1. En stor ikon för AI-visionssensor visas, och under den är en blå knapp med etiketten Konfigurera markerad.

6. VäljKonfigurera.

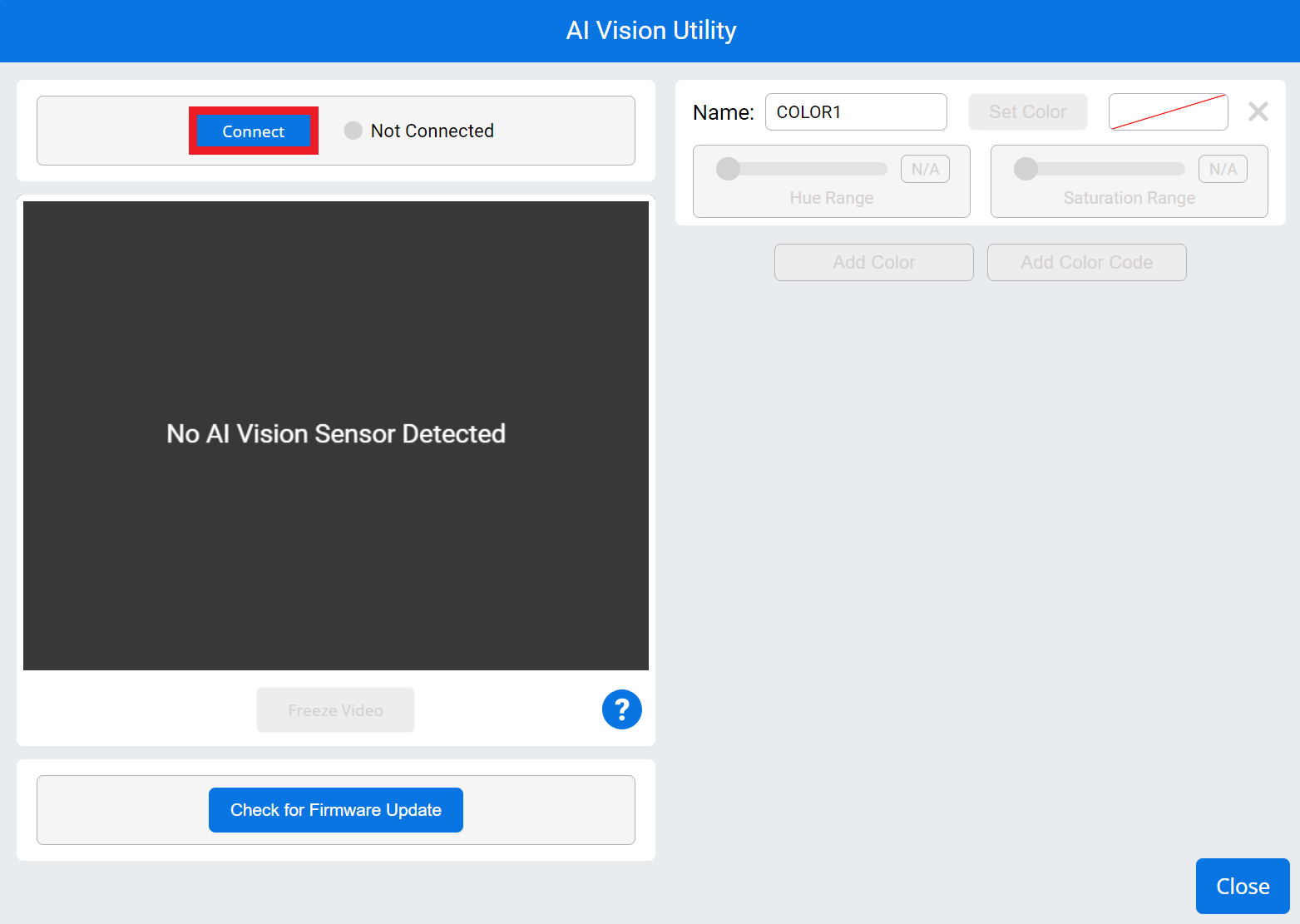

AI Vision Utility utan ansluten sensor. Live-flödet är tomt och visar Ingen AI-visionssensor upptäckt. Ovanför finns en markerad knapp som heter Anslut.

7. Fönstret AI Vision Sensor Utility öppnas. Välj Anslut för att ansluta din AI-visionssensor.

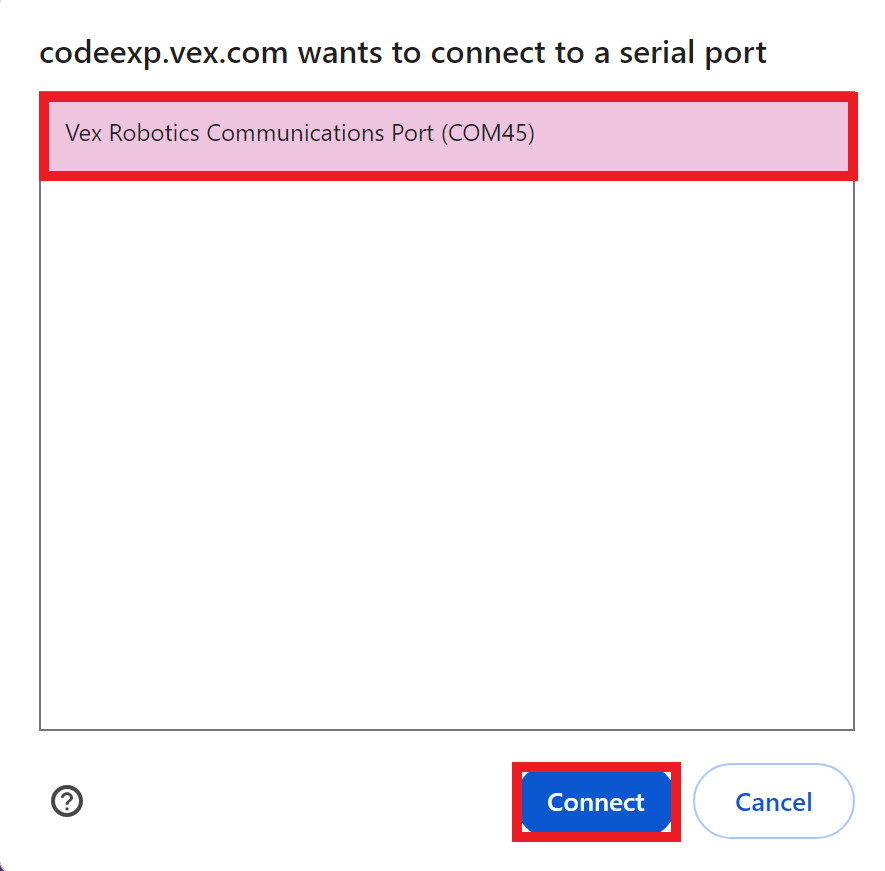

Webbläsaranslutningsfönster, med ett alternativ som läser VEX Robotics Communications Port. Alternativet Kommunikationsport är markerat och nedanför är knappen Anslut markerad.

8. Ett fönster som uppmanar dig att välja serieport för anslutning visas. Välj det enda tillgängliga alternativet.

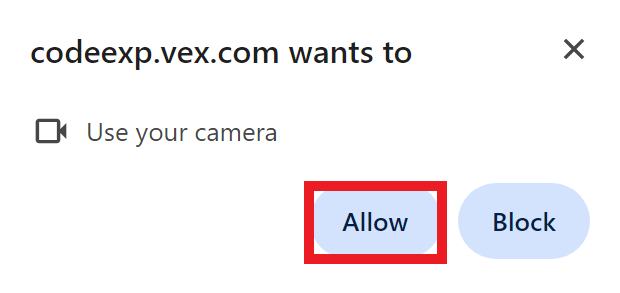

Webbläsarmeddelandet codeexp.vex.com vill använda din kamera. Nedan finns två alternativ som läser Tillåt och Blockera. Alternativet Tillåt är markerat.

9. En dialogruta som frågar om tillåtelse att använda din kamera visas. Välj Tillåt.

Obs: Om en annan kamera redan är ansluten till din dator, till exempel en bärbar dators webbkamera, kan du se att indikatorn för den tänds tillfälligt. Detta är normalt och VEXcode kommer som standard att använda AI-visionssensorn.

AI Vision Utility öppnas i VEXcode EXP. AI-visionssensorns aktuella vy visas och markeras. Ovan markeras en grön status som Ansluten för att indikera att anslutningen är lyckad.

10. AI-visionssensorns videoskärm visar vad sensorn ser.

Det kan ta några sekunder att uppdatera.

Om den inte uppdateras, kontrollera kabelanslutningarna till sensorn och datorn.

AI Vision Utility-menyn med en markerad knapp under den aktuella vyn som visar Firmware är uppdaterad. Knappen är gråmarkerad och den aktuella versionen listas nedan. I det här exemplet är versionen version 1.0.0.b16.

11. Under AI-visionssensorns skärm finns information om AI-visionssensorns firmware.

AI Vision Utility-menyn som visar en knapp under den aktuella vyn som visar Ny uppdatering tillgänglig. Under knappen listas versionen, i det här exemplet står det Version 1.0.0.b12.

12. Om knappen visar Ny uppdatering tillgängligbetyder det att du behöver uppdatera den inbyggda programvaran. Följ den här artikeln för att lära dig mer om att uppdatera AI-visionssensorns firmware.

AI Vision Utility-menyn som visar en knapp under den aktuella vyn som läser Firmware är uppdaterad. Knappen är gråmarkerad och versionen listas nedan. I det här exemplet står det Version 1.0.0.b13.

13. Om det står Firmware är uppdaterad har din AI-visionssensor den senaste firmware och är redo att användas!

AI-synsensor ansluten till en EXP Brain med en smart kabel.

14. När du är klar med konfigurationen av AI-visionssensorn, koppla bort sensorn från datorn och anslut den till din EXP Brain med en Smart Cable.

För information om hur du konfigurerar din AI Vision-sensor, gå hit.

AI-visionssensor ansluten till EXP Brain med en smart kabel. Hjärnan visas ansluten till en bärbar dator med en USB-kabel.

15. Du kan nu ansluta din EXP Brain till din dator för att ladda ner projekt med hjälp av AI-visionssensorn.
