Planen i VRC Over Under Playground i VEXcode VR har samma dimensioner och uppställning som planen för en fysisk färdighetsmatch i VRC Over Under-tävlingsmatchen 2023-2024. Denna information kan vara användbar när man skapar projekt i VRC Over Under för VEXcode VR.

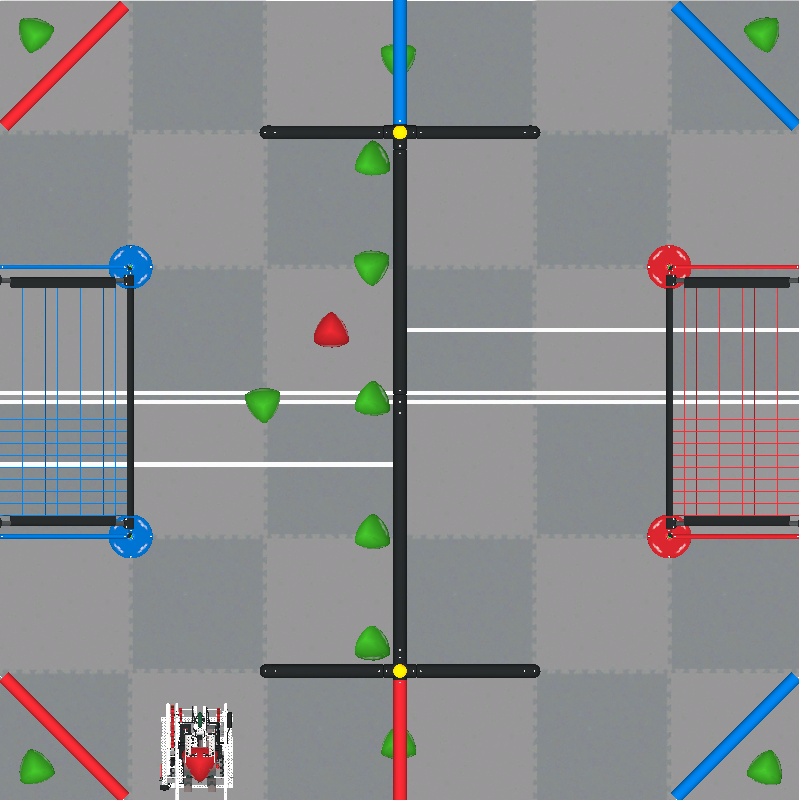

Över/Under-planens layout med mål, barriärer och poängzoner märkta

Fältdimensioner

Över Under fältdiagram som märker zoner, barriärer och poängplatser

Varje platta på fältet är 600 mm gånger 600 mm (~24 tum gånger 24 tum).

Plandiagram som märker mål, barriärer och poängzoner i V5RC Over Under-matchen.

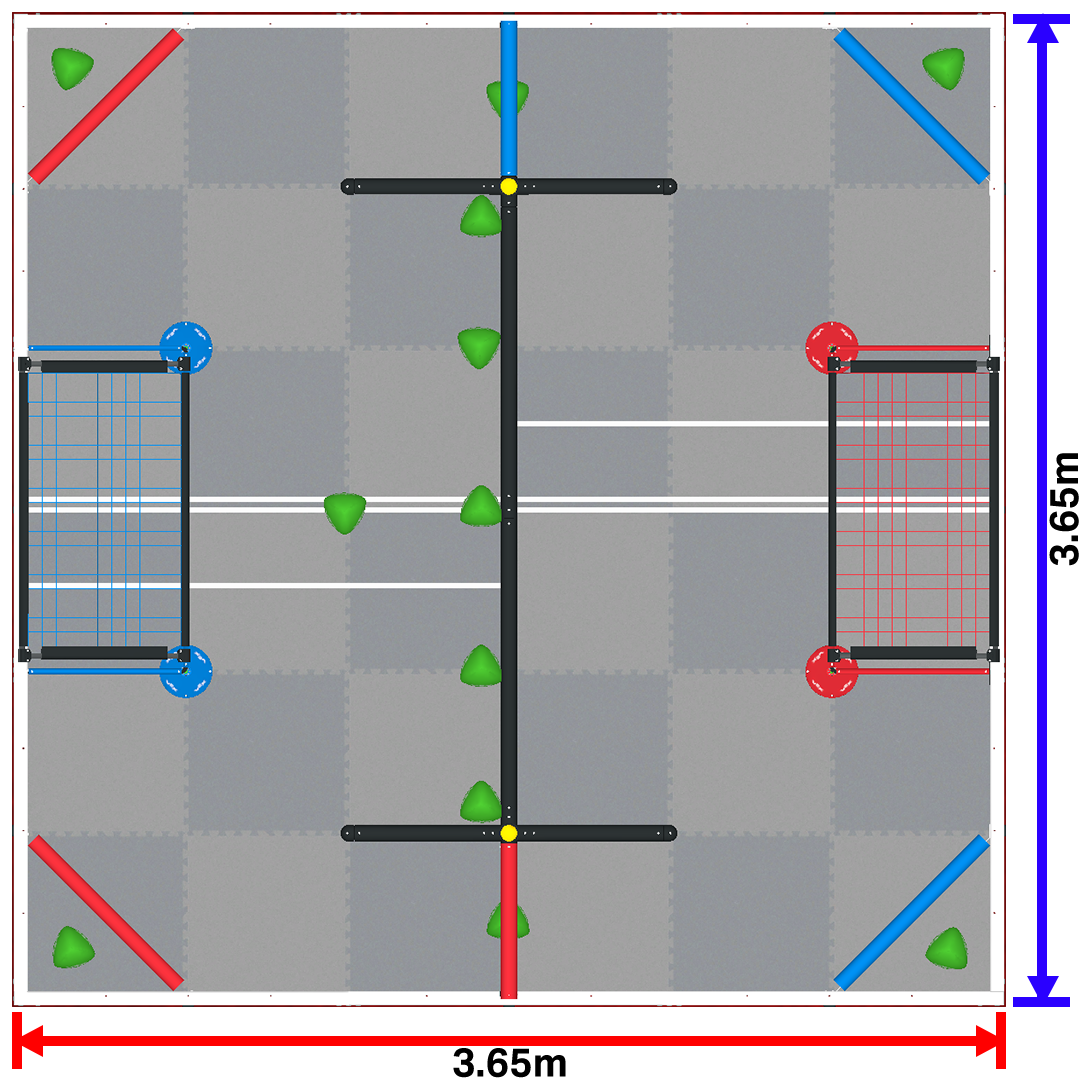

Fältet är sex hela brickor långt. Totalt är fältet 3,65 m (~12 fot) långt, vilket indikeras av den blå linjen i den här bilden.

Fältet är sex hela rutor brett. Totalt är fältet 3,65 m (~12 fot) brett, vilket indikeras av den röda linjen i den här bilden.

Mätanteckningar

Fältdiagram som visar mål, barriärer och startpositioner för robotar och spelelement i V5RC Över Under

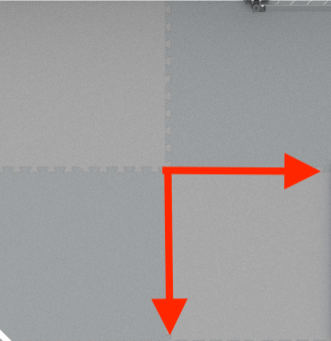

Varje fullständig kakelmätning börjar och slutar vid kakelkanten.

Över/under-planens layout med markerade mål, matchbelastningszoner och barriärer.

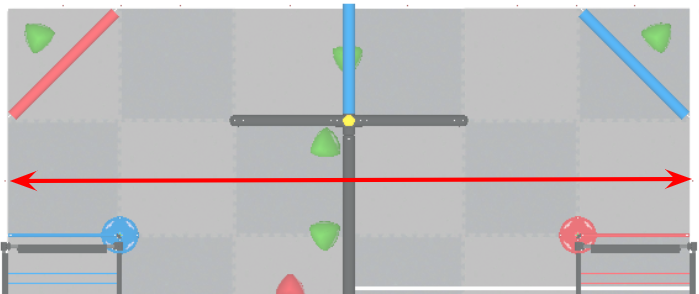

De totala fältmätningarna börjar och slutar vid fältets omkrets inre kant.
