Obs: Den här artikeln visar bilder från VIQRC Full Volume Field 2023–2024. Fältdimensionerna är desamma för ALLA VIQRC Virtual Skills Playgrounds, medan spelelementen på planen kommer att vara olika.

Fältet i VIQRC Full Volume Playground i VEXcode VR har samma dimensioner och uppställning som fältet för en fysisk färdighetsmatch i VIQRC Full Volume Competition-spelet 2023-2024. Denna information kan vara användbar när man skapar projekt för VIQRC Full Volume i VEXcode VR.

VEXcode VR-arbetsyta som visar VIQRC Full Volume Playground och blockbaserade robotkontroller

Fältdimensioner

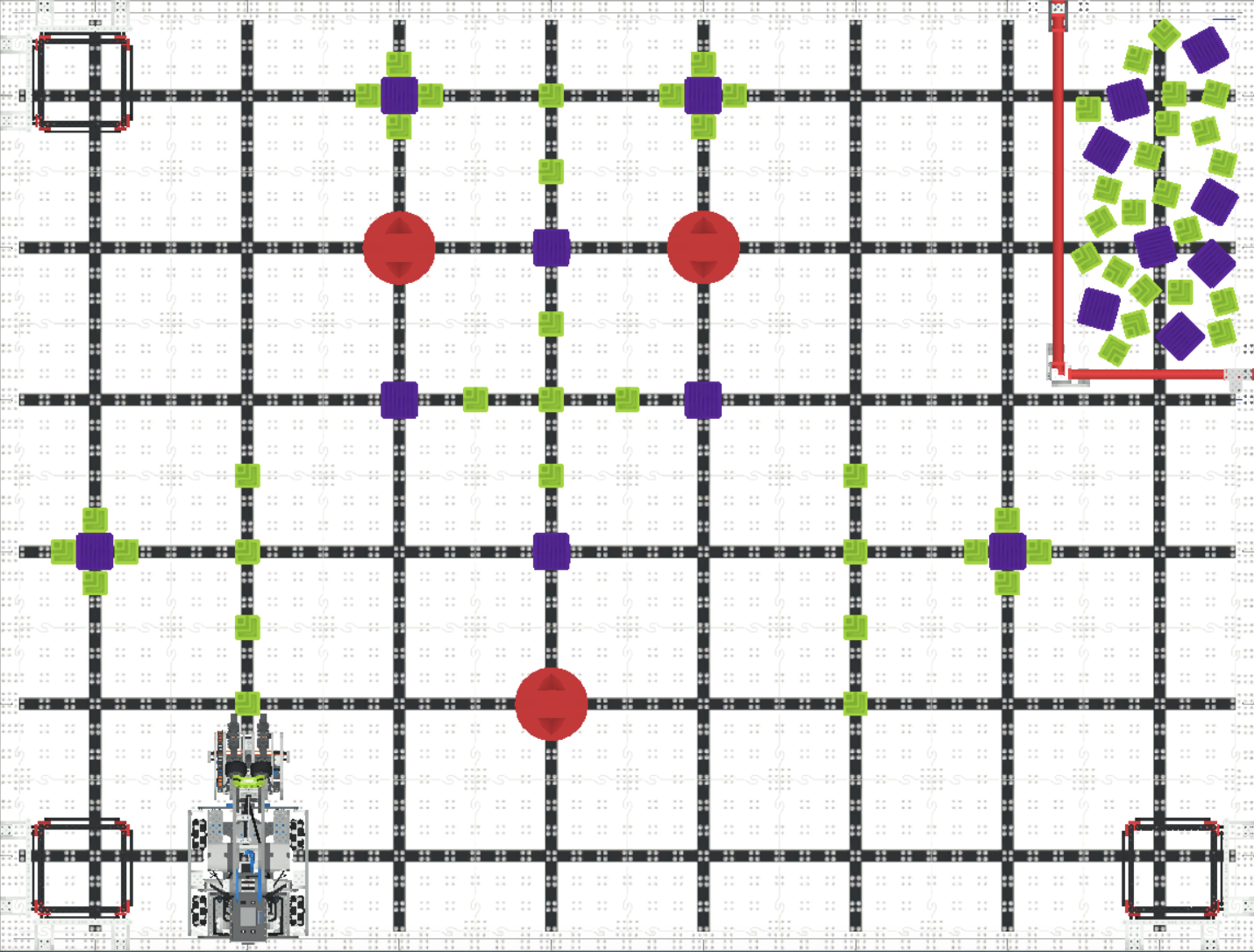

Fältlayout som visar dimensioner, poängzoner och startområden för VIQRC Full Volume Playground i VEXcode VR

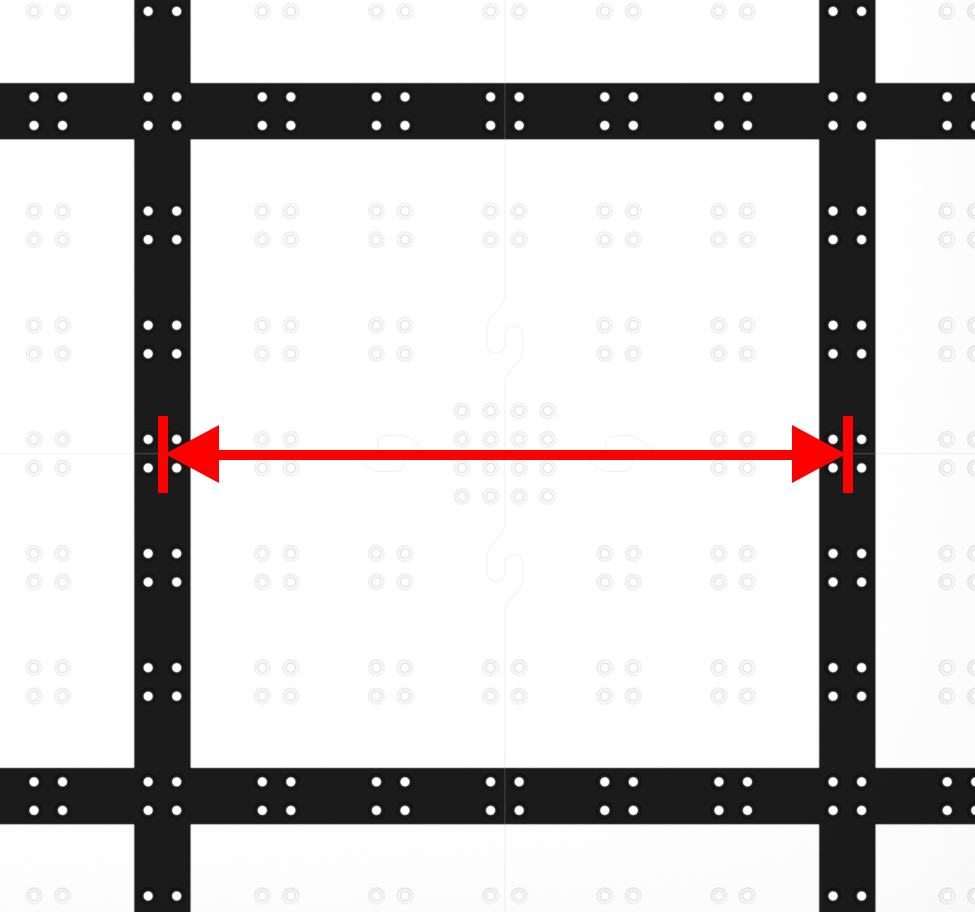

Varje hel svart kvadrat på fältet är 300 mm gånger 300 mm (~12 tum gånger 12 tum).

VEXcode VR-arbetsyta som visar VIQRC Full Volume Playground och blockkodningsgränssnittet

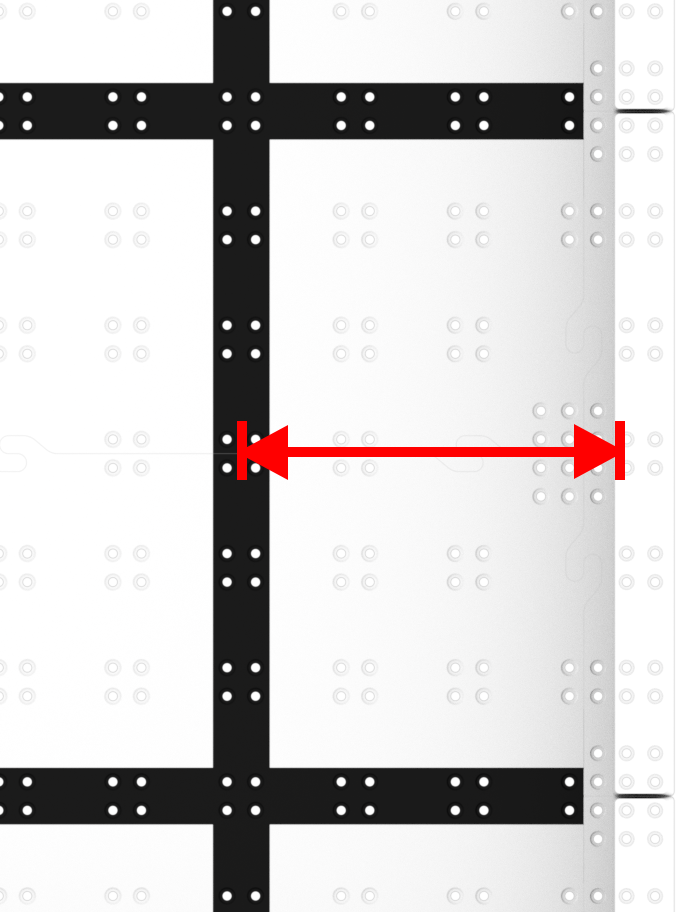

Varje halv svart kvadrat på fältet är 150 mm gånger 300 mm (~6 tum gånger 12 tum).

VEXcode VR-arbetsyta som visar VIQRC Full Volume Playground och blockprogrammeringskontroller

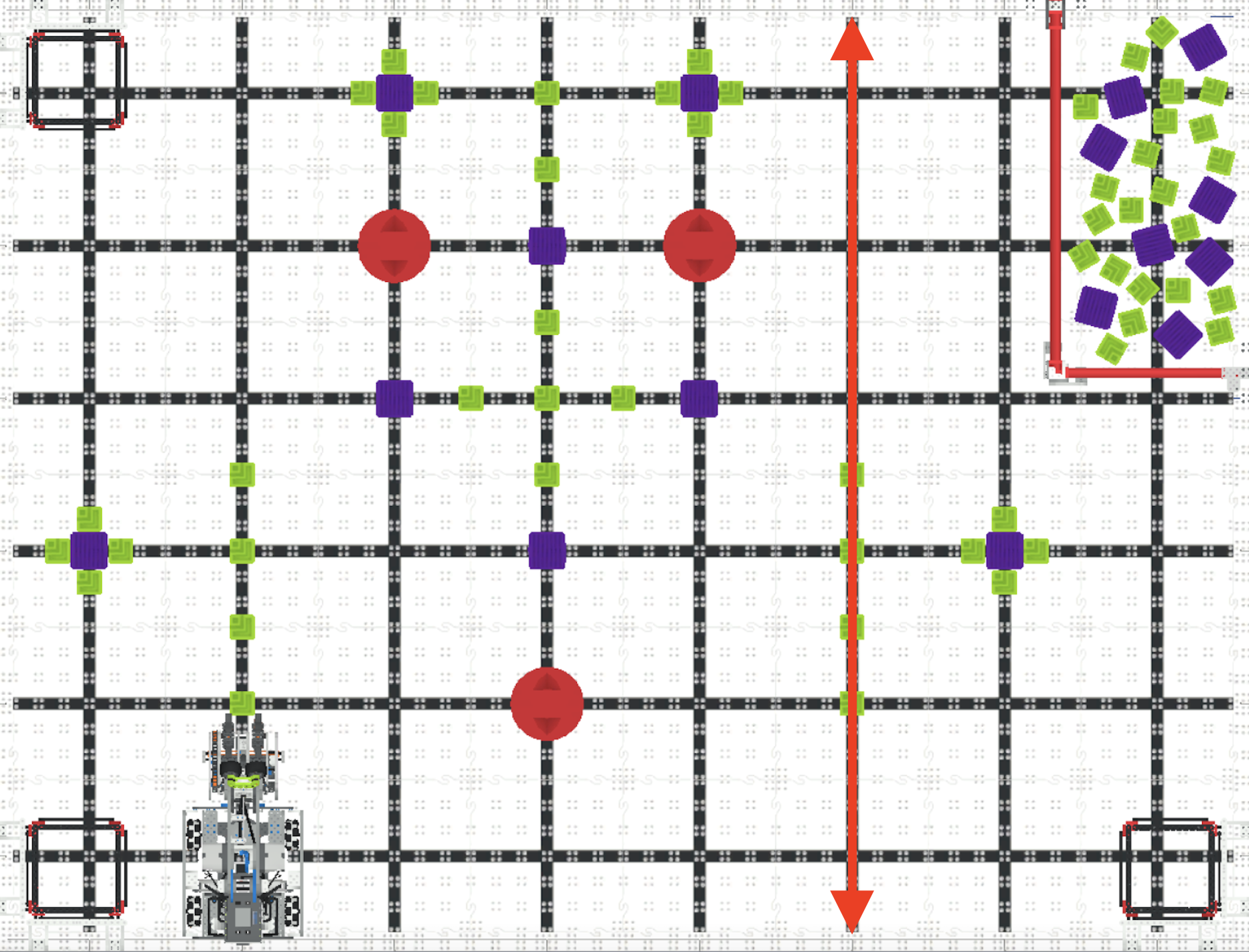

Fältet är 5 hela svarta rutor och två halva rutor långt.

Totalt är fältet 1,8 m (~6 fot) långt.

VIQRC Full Volume-fältdimensioner och viktiga mått för uppställning och inspektion

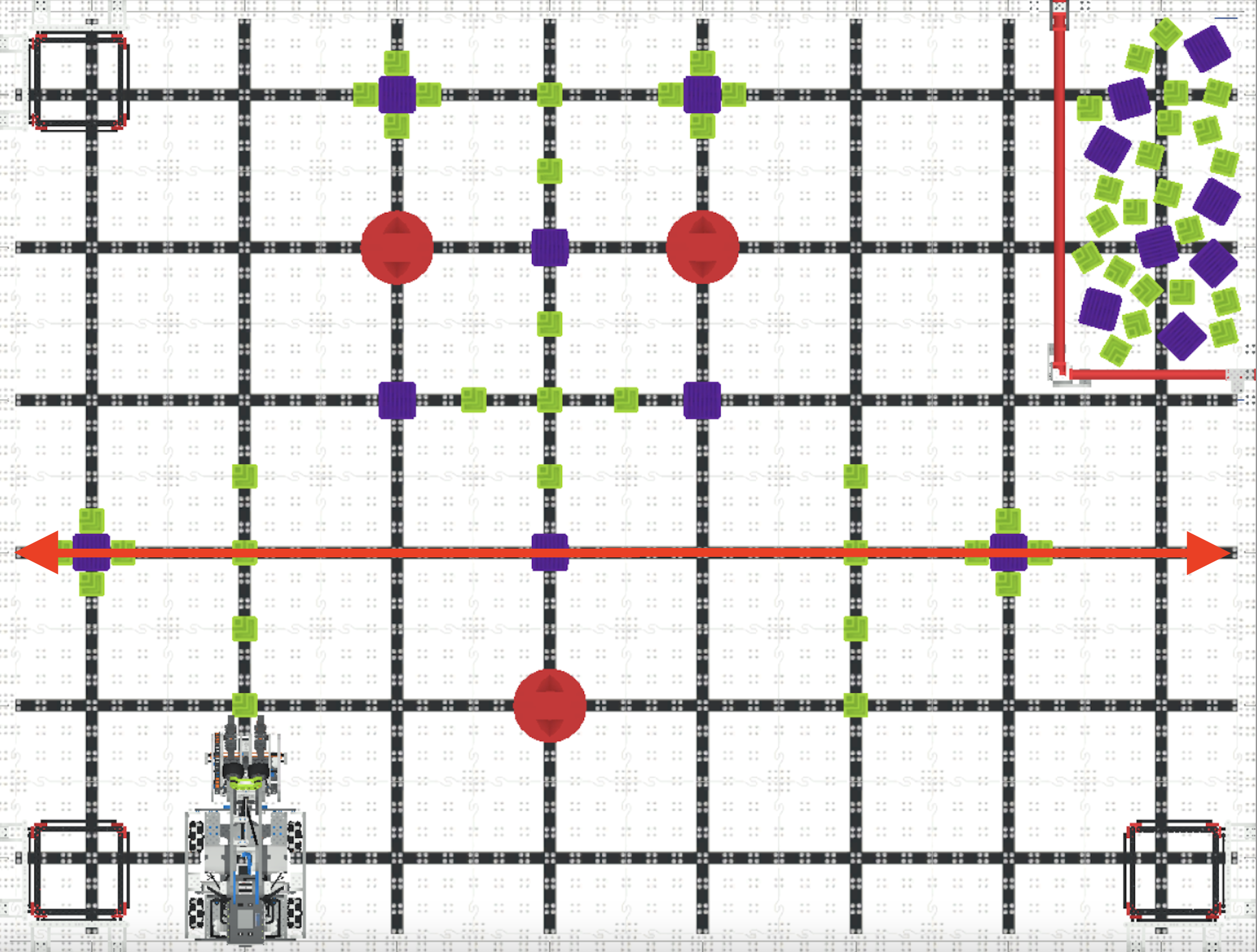

Fältet är sju hela svarta rutor och två halva rutor brett.

Totalt är fältet 2,4 m (~8 fot) brett.

Mätanteckningar

VIQRC Full Volume-fältdiagram som visar dimensioner och poängzonplaceringar för VEXcode VR

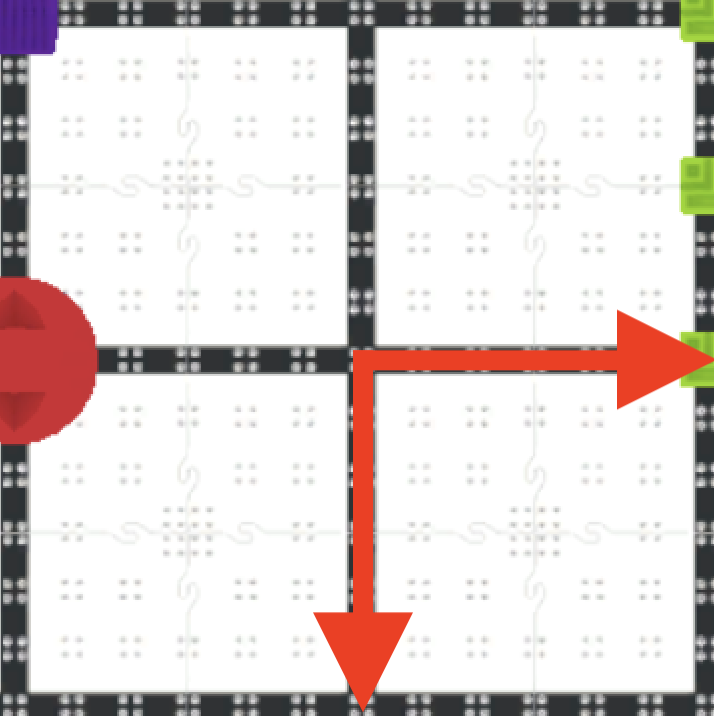

Varje helt kvadratiskt mått börjar och slutar i mitten av den svarta linjen på plattan.

VIQRC Full Volume-fältlayout som visar dimensioner och spelelementens placering

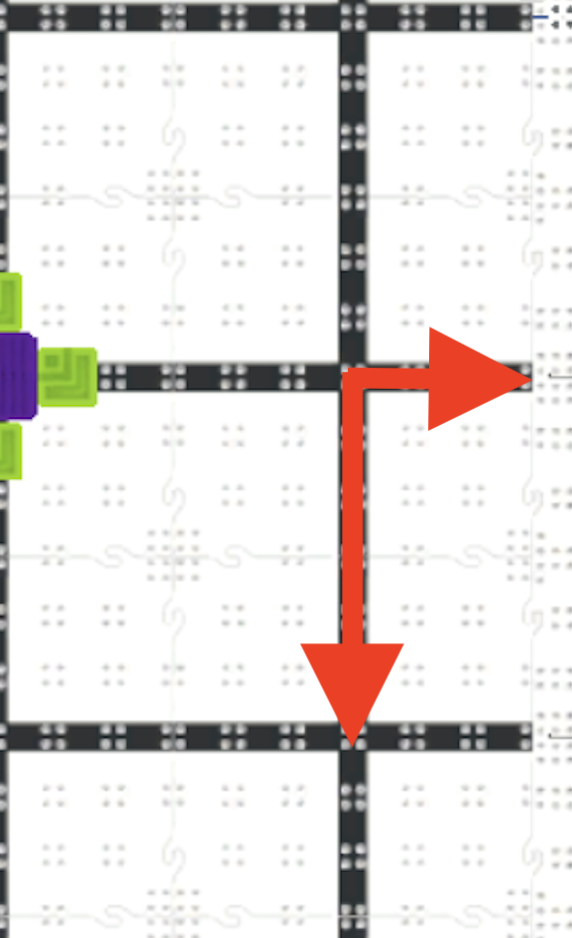

Varje delmått i kvadrat börjar i mitten av den svarta linjen och slutar vid väggens innerkant.

VIQRC Full Volume-fältlayout som visar startzoner, mål och spelelementpositioner i VEXcode VR

De totala fältmätningarna börjar och slutar vid väggarnas innerkant.
