Номенклатура винтов
В винтах используется система нумерации, позволяющая различать диаметр резьбы, число витков на дюйм, а также длину резьбы. Существует две основные системы нумерации винтов: стандартная и метрическая.
Стандартные винты VEX
В винтах VEX используется стандартная система, и первое число, указанное на винте VEX, — это диаметр резьбы. Далее указывается количество ниток на дюйм, а затем соответствующая длина резьбы. Например, винт № 8–32 x ¼ дюйма имеет диаметр резьбы 0,164 дюйма (№ 8), 32 витка резьбы на дюйм и длину резьбы 0,25 дюйма.
|
Эквивалент дюйма для пронумерованных винтов | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" | 0,073 дюйма | 0,086 дюйма | 0,099” | 0,112 дюйма |
0,125” |
0.138” |
0.164” |
0.190” |
0.216” |

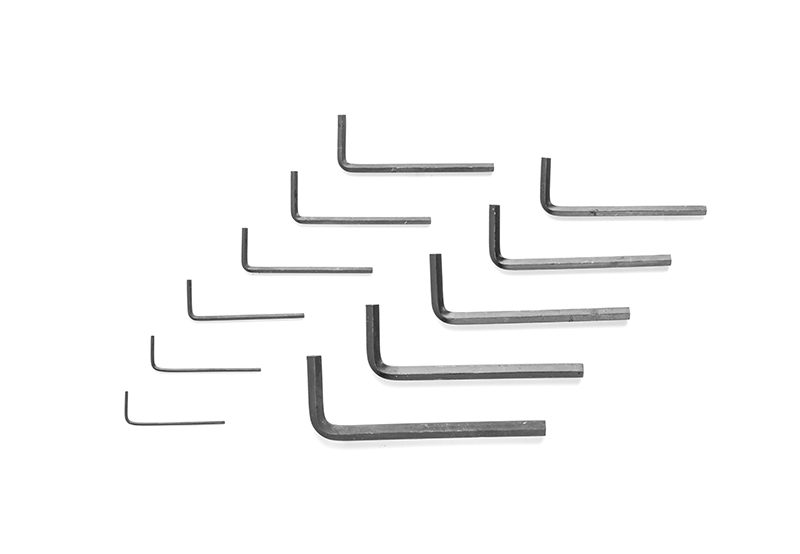

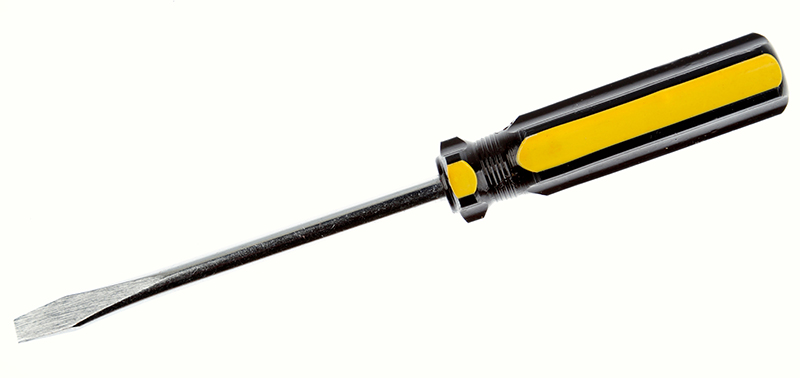

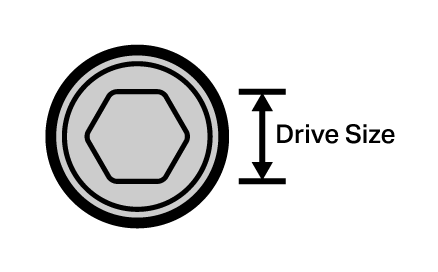

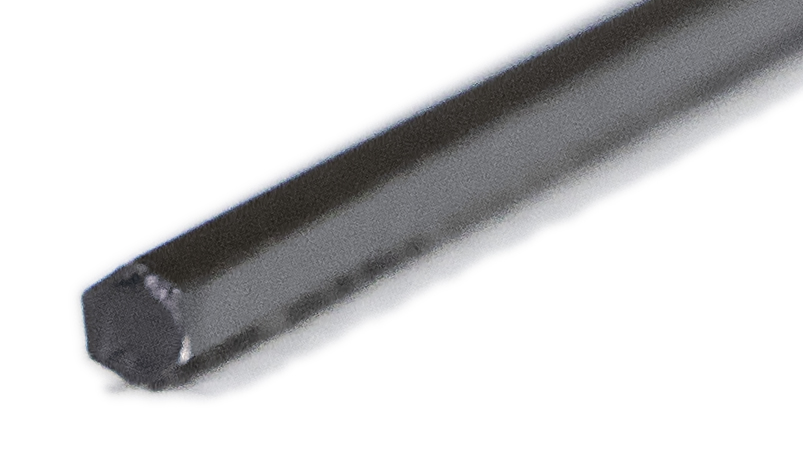

Как вы, возможно, знаете, винты можно затягивать с помощью множества инструментов. Они варьируются от стандартной системы инструментов, в которой используются крестовые и плоские головки, до метрического использования шестигранных ключей. В продуктах VEX часто используются инструменты Torx или винты со звездочкой. Компания VEX чаще всего использует винты со звездообразным приводом, поскольку они, как правило, не снимаются так легко, как некоторые метрические или стандартные винты.
| Стандарт | Метрическая система | Звездный привод |
|---|---|---|

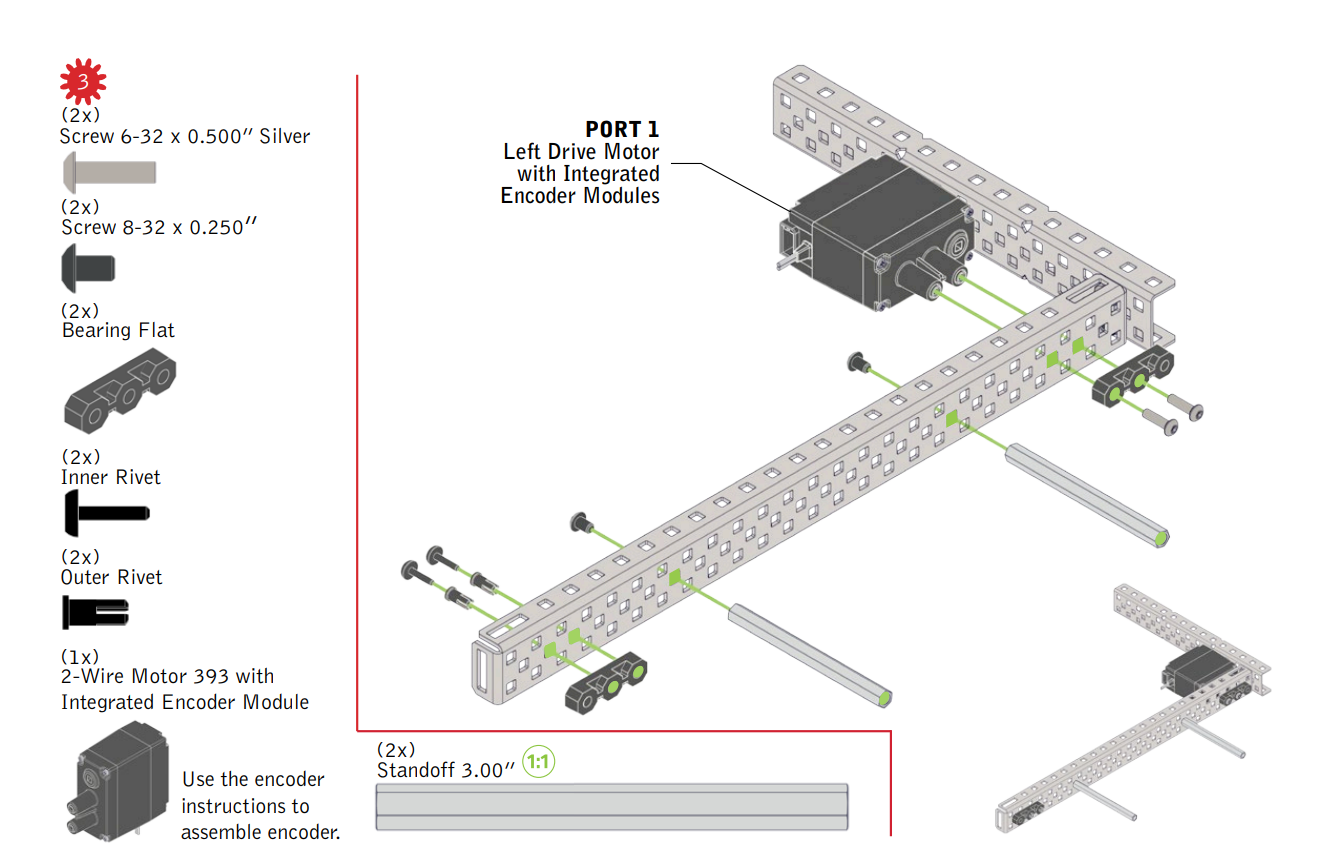

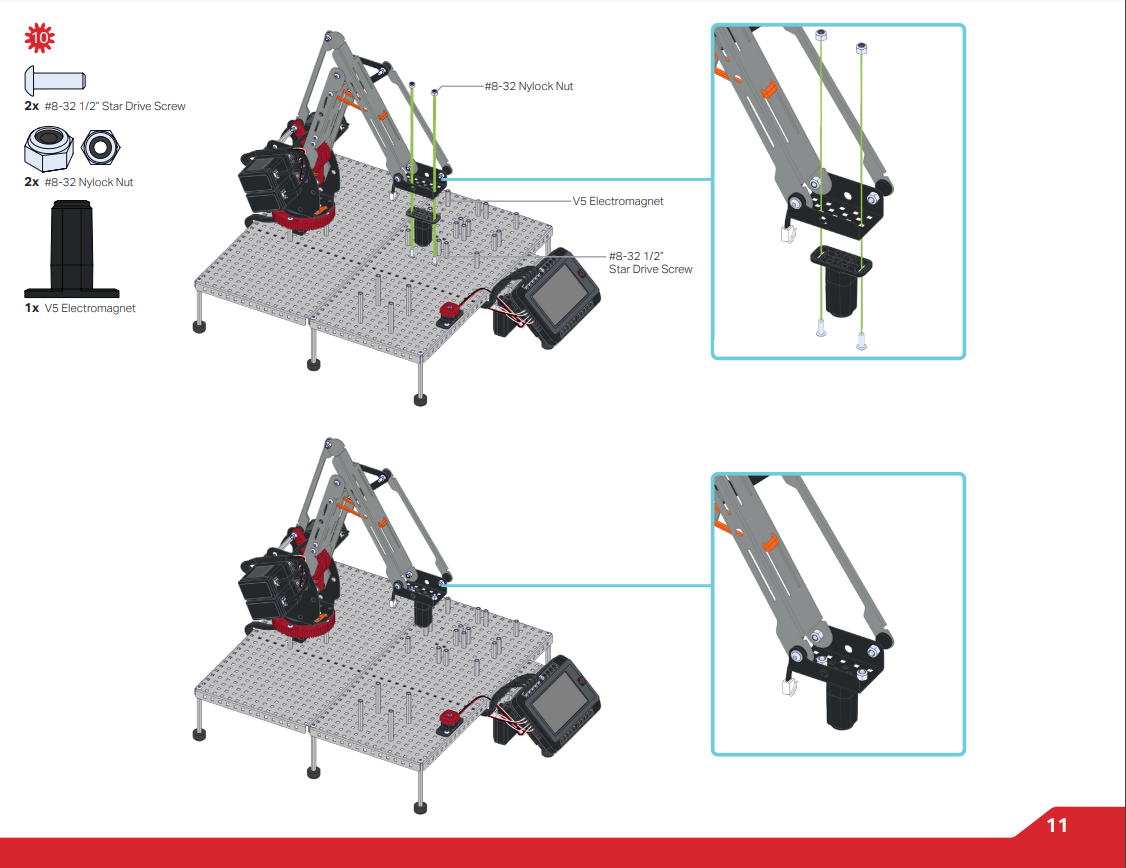

Как закрепить винты и гайки
Винты можно закрепить на гайках с помощью совместимых инструментов, упомянутых выше. Чтобы продемонстрировать это, посмотрите видео ниже. Ключевой вывод из видео, применимый к строительству VEX и реальной жизни, заключается в поговорке «справа-крепко, слева-слабо» для затягивания или ослабления винтов. Для получения дополнительной информации об инструментах комплекта просмотрите эту статью из библиотеки VEX для инструментов комплекта V5, просмотрите эту статью из библиотеки VEX для инструментов комплекта EXP или просмотрите эту статью из библиотеки VEX для инструментов комплекта V5 Workcell.
Стили винтов
В изделиях VEX используются винты двух разных типов. Первый, часто используемый реже, но не менее важный, — это установочный винт .

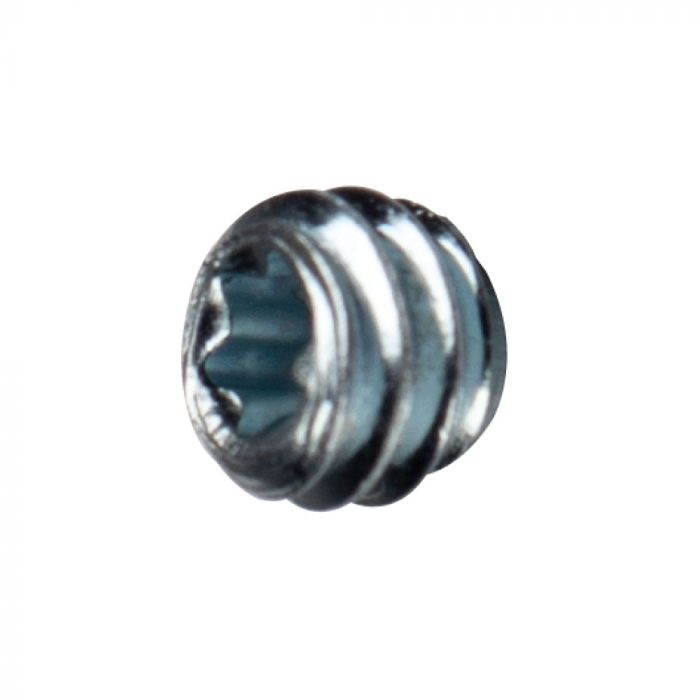

Установочный винт отличается от обычного винта тем, что у него нет «головки». Установочный винт поставляется одного размера с двумя разными головками: #8-32 x 0,125 дюйма Star Drive. Эти установочные винты часто входят в комплект воротников вала, зажимных воротников вала и могут ввинчиваться в стойки.
Второй тип винтов — более широко распространенный винт с шестигранной головкой и винт со звездочкой (у них есть головка по сравнению с установочным винтом, у которого ее нет).
Винты доступны различной длины, включая:
- №6-32 x ¼ дюйма и №6-32 x ½ дюйма.
- От №8-32 x ¼ дюйма до №8-32 x 2 дюйма.
- №6–32 x ½ дюйма, №8–32 x ¼ дюйма и №8–32 x ½ дюйма.
Стопорные винты. Стопорные винты имеют нейлоновое покрытие на части резьбы, что предотвращает их ослабление.
В этой таблице показана система наименования, используемая для винтов типа Star Drive. В этой таблице показан максимальный крутящий момент, допустимый для каждого размера винта.
| Размер звезды |
Точка-точка (S) (мм) |
Винт (Д) |
Максимальный крутящий момент (Нм) |
|---|---|---|---|
|
Т6 |
1.6 |
М2 |
0.75 |
| Т7 | 2 | М2,5 |
1.4 |
| Т8 | 2.3 | М2,5 | 2.2 |
| Т9 | 2.5 | М3 | 2.8 |
| Т10 | 2.7 | М3 & М3,5 | 3.7 |
| Т15 | 3.3 | М3,5 & М4 | 6.4 |
| Т20 | 3.8 | М4 & М5 | 10.5 |
| Т25 | 4.4 | М4,5 & М5 | 15.9 |
| Т27 | 5 | М4,5 & М5 & М6 | 22.5 |
| Т30 | 5.5 | М6 & М7 | 31.1 |
| Т40 | 6.6 | М7 & М8 | 54.1 |
| Т45 | 7.8 | М8 & М10 | 86.2 |
| Т50 | 8.8 | М10 | 132 |
| Т55 | 11.2 | М12 | 252 |
| Т60 | 13.2 | М14 | 437 |
| Т70 | 15.5 | М16 | |
| Т80 | 17.6 | М18 | |
| Т90 | 19.9 | М20 | |
| Т100 | 22.1 | М22 |
Винты выпускаются с головками двух типов: шестигранной и звездообразной.
- шестигранный приводной винт № 6-32 или № 8-32, который затягивается шестигранным ключом 5/64 дюйма и 3/32 дюйма соответственно.

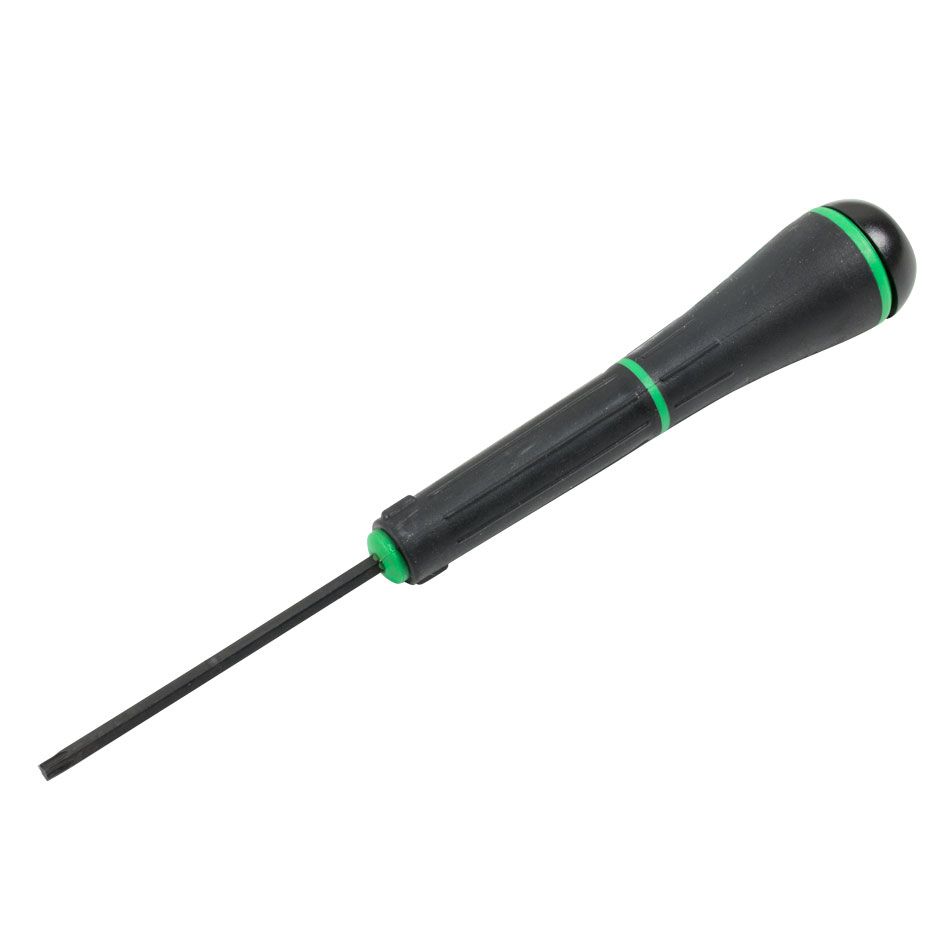

- Винт со звездочкой № 8-32, который затягивается с помощью звездообразного ключа T15 или звездообразной отвертки T15.

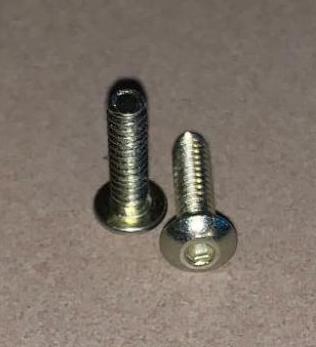

| #6-32 Винт с шестигранной головкой | #8-32 Винт с шестигранной головкой | #8-32 Винт звездочки |

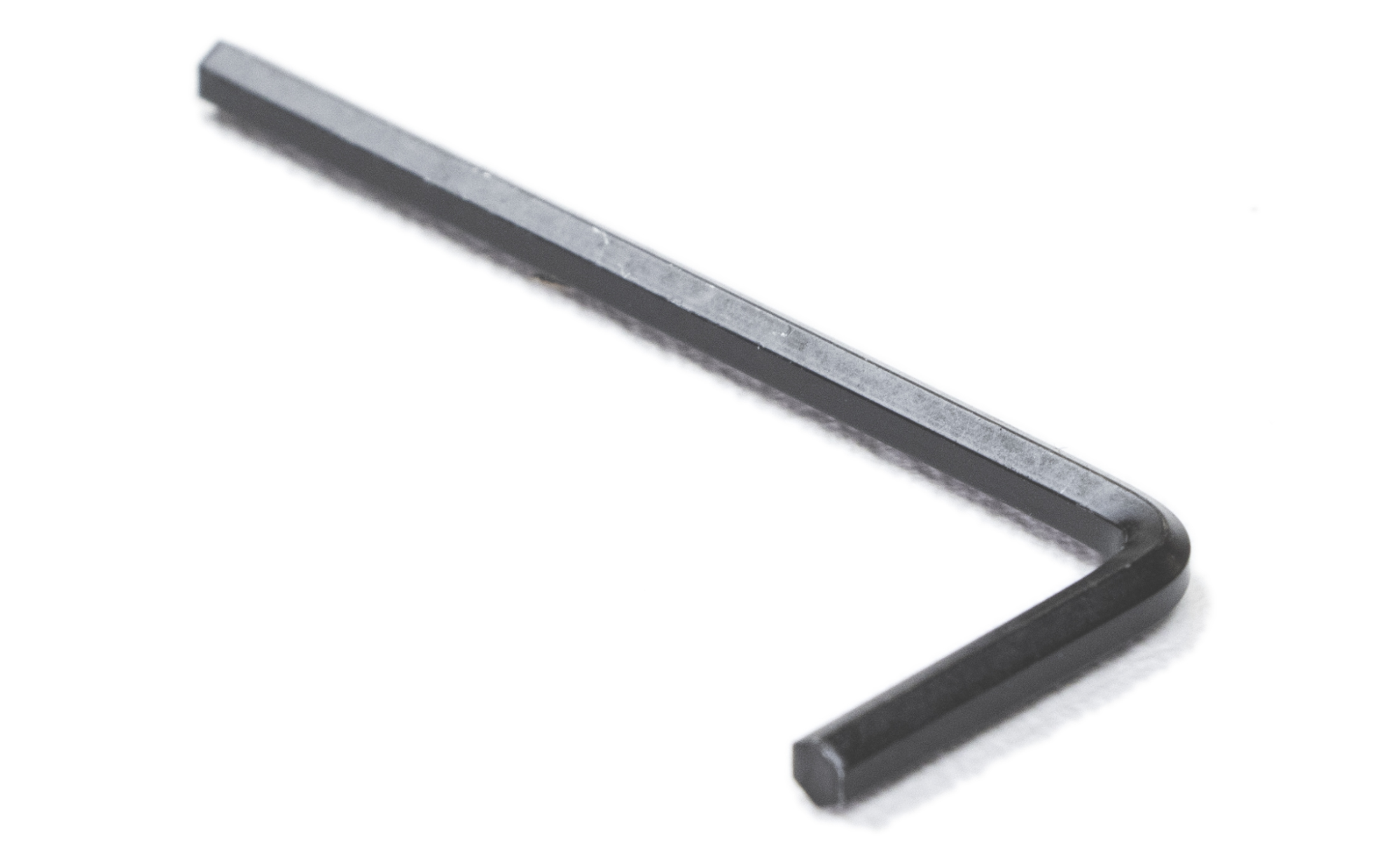

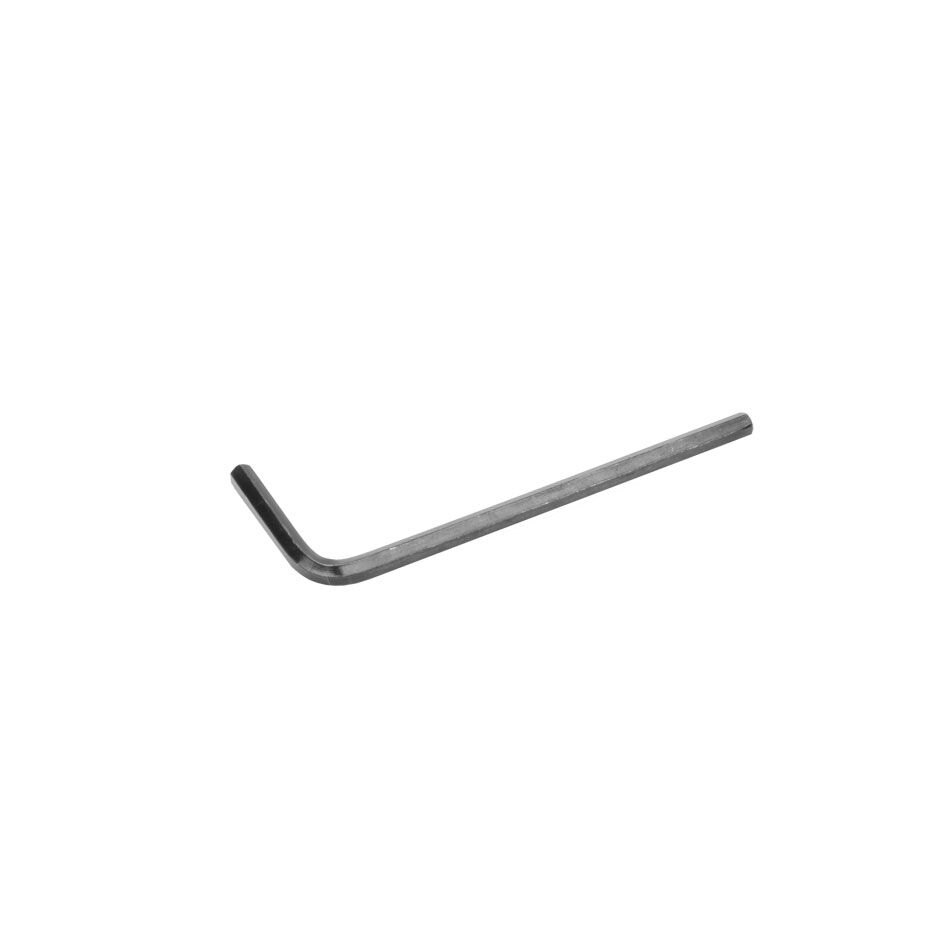

| Шестигранный ключ 5/64 дюйма | Шестигранный ключ 3/32 дюйма | Ключ звездного привода T15 |
|
|
|
Информация о материалах и приложениях
Прежде чем начать использовать винт, важно научиться выбирать длину винта. Посмотрите это видео, чтобы узнать больше о выборе оптимальной длины винта для вашей конструкции.
V5 Smart Motors и все стандартные гайки и стойки VEX.
-
#8-32 Материал винта со звездочкой: легированная сталь
- Винты SAE класса 8
- Предел прочности на разрыв 150 000 фунтов на квадратный дюйм
- Разработан, чтобы выдерживать большой крутящий момент, что позволяет строителям по-настоящему «заблокировать» свои механизмы.
- Совместим с двигателями V5 Smart Motors и всеми стандартными гайками и стойками VEX.
V5 Smart Motors и все стандартные гайки и стойки VEX.
-
#8-32 Винт с шестигранной головкой. Материал: Высокопрочная нержавеющая сталь без отделки.
- Совместим с двигателями V5 Smart Motors и всеми стандартными гайками и стойками VEX.
-
#8-32 Стопорные винты
- Нанесите на резьбу фиксатор резьбы
- Фиксатор резьбы поможет удерживать винт на месте.
- Можно использовать примерно 10-15 раз и при этом сохранять надежную фиксацию.
- Обеспечивают аналогичную функциональность гайкам VEX Nylock.
Используйте только для двигателей и сервоприводов VEX Cortex.
-
#6-32 Материал винтов: Высокопрочная нержавеющая сталь без отделки.
- Совместим с двигателями и сервоприводами 393.
- #6-32 Стопорные винты
- Нанесите на резьбу фиксатор резьбы
- Фиксатор резьбы поможет удерживать винт на месте.
- Можно использовать примерно 10-15 раз и при этом сохранять надежную фиксацию.
- Обеспечивают аналогичную функциональность гайкам VEX Nylock.
Все стандартные гайки и стойки VEX.
-
Материал винта с буртиком: Высокопрочная нержавеющая сталь без отделки.
- Совместим со всеми стандартными гайками и стойками VEX.
- Изготовление малонаклонных шарниров из металла VEX.
- Разработан для плотного прилегания к квадратному отверстию VEX и позволяет поворачивать несколько слоев металла.
- Диаметр 0,176 дюйма, длина плеча 0,20 дюйма.
- Шестигранный ключ VEX 3/32 дюйма
Все стандартные гайки и стойки VEX.
-
Материал винта с накатанной головкой: пластик.
- Совместим со всеми стандартными гайками и стойками VEX.
- Тот же размер (#8-32), что и стандартные винты VEX, только они имеют головку с накаткой диаметром 0,428 дюйма, поэтому их можно затягивать или ослаблять вручную.
- Отлично подходит для применений, в которых винт необходимо вставлять или вынимать несколько раз, например, в панелях доступа роботов или креплениях аккумуляторов. Или в ситуации, когда инструменты нежелательны для использования, например, в определенных образовательных учреждениях.
Полный список винтов, продаваемых VEX
Цель этой таблицы — визуализировать весь список винтов, продаваемых VEX. Использование этой таблицы может помочь предоставить невидимые альтернативы для включения в вашу сборку.
| Тип винта | Длина/тип винта | Винт | Артикул |
|---|---|---|---|
|
#8-32 Звездный Драйв |
1/8" | Установочный винт со звездочкой #8-32 x 1/8 дюйма (32 шт. в упаковке) | 276-6098 |
| 1/4" | #8-32 x 1/4" Звездчатый приводной винт (100 шт.) #8-32 x 1/4" Запирающий звездчатый винт (100 шт.) |
276-4990 276-5006 |
|
| 3/8" | Винт со звездочкой #8-32 x 3/8 дюйма (100 шт.) | 276-4991 | |
| 1/2" | #8-32 x 1/2" Звездчатый приводной винт (100 шт.) #8-32 x 1/2" Запирающий звездчатый винт (100 шт.) |
276-4992 276-5007 |
|
|
5/8" |
Винт со звездочкой #8-32 x 5/8 дюйма (100 шт.) | 276-4993 | |
|
3/4" |
Винт со звездочкой #8-32 x 3/4 дюйма (100 шт.) |
276-4994 |
|
|
7/8" |
Винт со звездочкой #8-32 x 7/8 дюйма (100 шт.) |
276-4995 |
|
|
1" |
Винт со звездочкой #8-32 x 1000 дюймов (100 шт.) |
276-4996 |
|
|
1,25" |
Винт со звездочкой #8-32 x 1,250 дюйма (50 шт.) |
276-4997 |
|
|
1,5" |
Винт со звездочкой #8-32 x 1500 дюймов (50 шт.) |
276-4998 |
|
|
1,75" |
Винт со звездочкой #8-32 x 1,750 дюйма (50 шт.) |
276-4999 |
|
|
2" |
Винт со звездочкой #8-32 x 2000 дюймов (25 шт.) |
276-5004 |
|
|
2,25" |
Винт со звездочкой #8-32 x 2,250 дюйма (25 шт. в упаковке) |
276-8015 |
|
| 2,5 дюйма | Винт со звездочкой #8-32 x 2,500 дюйма (25 шт.) | 276-8016 |
|
Винт типа |
Длина винта / Тип |
Винт |
Артикул |
|---|---|---|---|
| #8-32 Шестигранный привод | 1/4" |
Винт #8-32 x 1/4" (упаковка 100 шт.)
|
275-1002 275-1260 |
| 3/8" |
винтов #8-32 x 3/8" (упаковка 100 шт.) |
275-1003 | |
| 1/2" |
Винт #8-32 x 1/2" (упаковка 100 шт.) Стопорный винт #8-32 x 1/2" (упаковка 100 шт.) |
275-1004 275-1261 |
|
|
5/8" |
винтов #8-32 x 5/8" (упаковка 100 шт.) |
275-1005 |
|
|
3/4" |
винтов #8-32 x 3/4" (упаковка 100 шт.) |
275-1006 |
|
|
7/8" |
винтов #8-32 x 7/8" (упаковка 100 шт.) |
275-1007 |
|
|
1" |
винтов #8-32 x 1.000" (упаковка 100 шт.) |
275-1008 |
|
|
1,25" |
винтов #8-32 x 1,250" (упаковка 50 шт.) |
275-1009 |
|
|
1,5" |
винтов #8-32 x 1.500" (упаковка 50 шт.) |
275-1010 |
|
|
1,75" |
винтов #8-32 x 1,750" (упаковка 50 шт.) |
275-1011 |
|
| 2" | Винт #8-32 x 2000 дюймов (25 шт.) | 275-1012 | |
|
Специальный винт
|
Винт с накатанной головкой |
Винт с накатанной головкой 1/2" (упаковка 50 шт.) |
275-1485 |
|
Винт с буртиком |
#8-32 Винты с буртиком (25 шт.) | 276-1408 | |
|
#6-32 Шестигранный привод
|
1/4" |
Винт #6-32 x 1/4 дюйма (50 шт.) | 275-0659 |
|
1/2" |
Винт #6-32 x 1/2" (50 шт.) Стопорный винт #6-32 x 1/2" (100 шт.) |
275-1169 276-1958 |
