Авиасимулятор VEX AIR предоставляет пользователям безопасное пространство для развития навыков пилотирования с помощью виртуального дрона VEX AIR и физического контроллера дрона VEX AIR. В летной школе эта практика превращается в оценку с помощью заданий, основанных на выполнении миссий, из виртуального летного курса AIR, обратной связи в режиме реального времени и значков, которыми можно делиться. Это позволяет пользователям четко отслеживать и делиться прогрессом с течением времени. В этой статье мы расскажем, как получить доступ к программе Flight School и использовать её.

Прочитайте эту статью, чтобы узнать больше об использовании программы «Летная школа» в качестве инструмента оценки.

Открытие лётной школы.

Все задания из Виртуального курса полетов включены в программу Летной школы. Для доступа к программе «Лётная школа» необходимо подключиться к VEXcode AIR и открыть вкладку «Симулятор». Прочитайте эту статью, чтобы узнать больше о подключении к авиасимулятору VEX AIR.

Кнопка с изображением крыльев и звезды в круге, расположенная в левом нижнем углу интерфейса авиасимулятора VEX AIR.

Чтобы открыть летную школу, выберите кнопку «Летная школа» в левом нижнем углу симулятора.

Эту опцию можно выбрать в любой момент, чтобы открыть меню миссий летной школы.

В окне меню «Задания летной школы» слева отображается список заданий в виде кнопок, а справа — окно предварительного просмотра. В окне предварительного просмотра отображается изображение и текстовое резюме, а в правом нижнем углу расположены кнопки.

Откроется меню заданий летной школы. Задания из Виртуального курса полетов отображаются в прокручиваемом списке в левой части экрана, включая тренировочные схемы для режимов «Соревнования» и «Крылья».

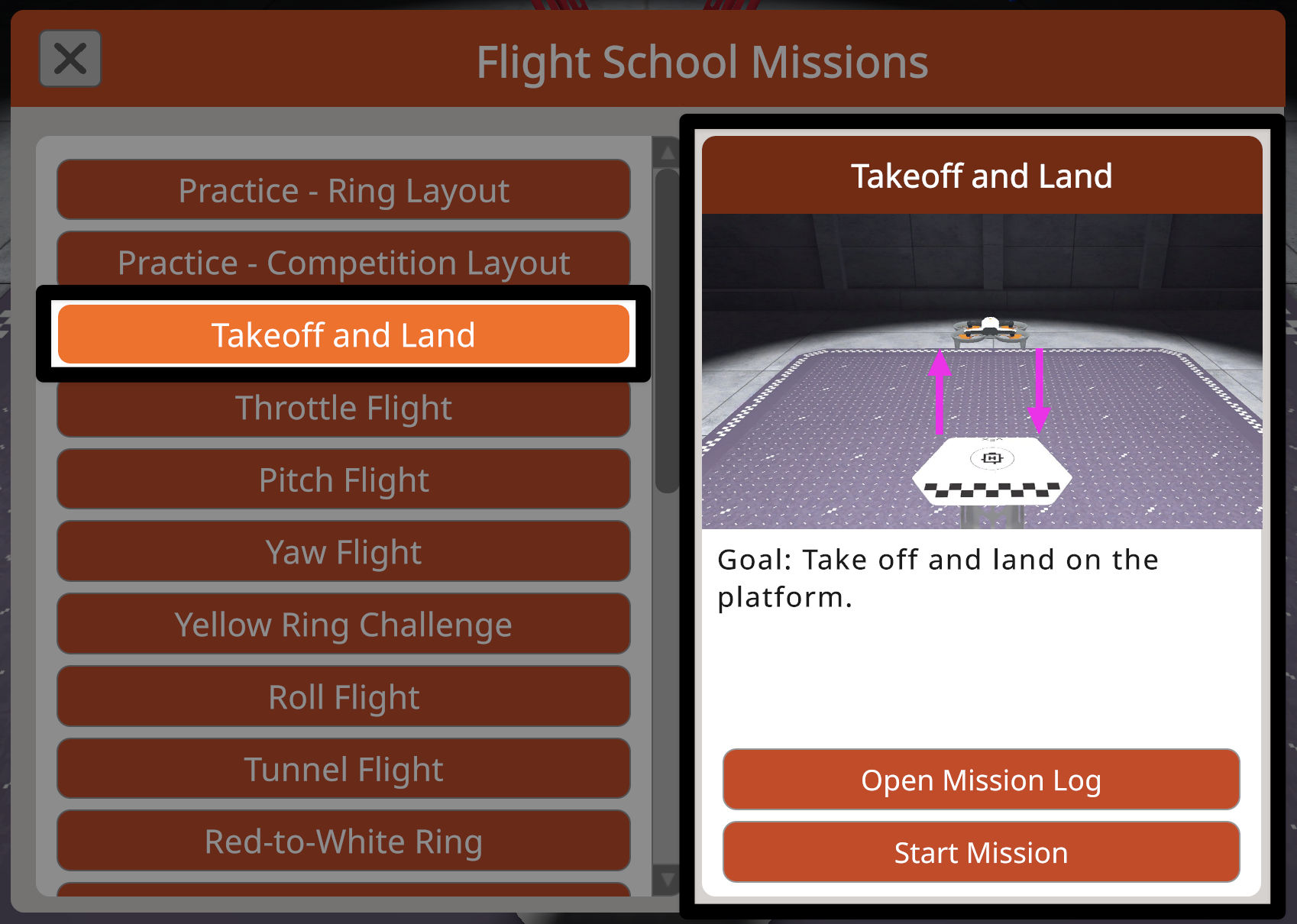

То же меню, но теперь слева выбрана кнопка «Взлет и посадка», а справа выделены окно предварительного просмотра с кратким описанием миссии и кнопками.

Выберите миссию, чтобы просмотреть ее краткое описание, а также ссылку на журнал миссии из виртуального курса полетов в правой части меню.

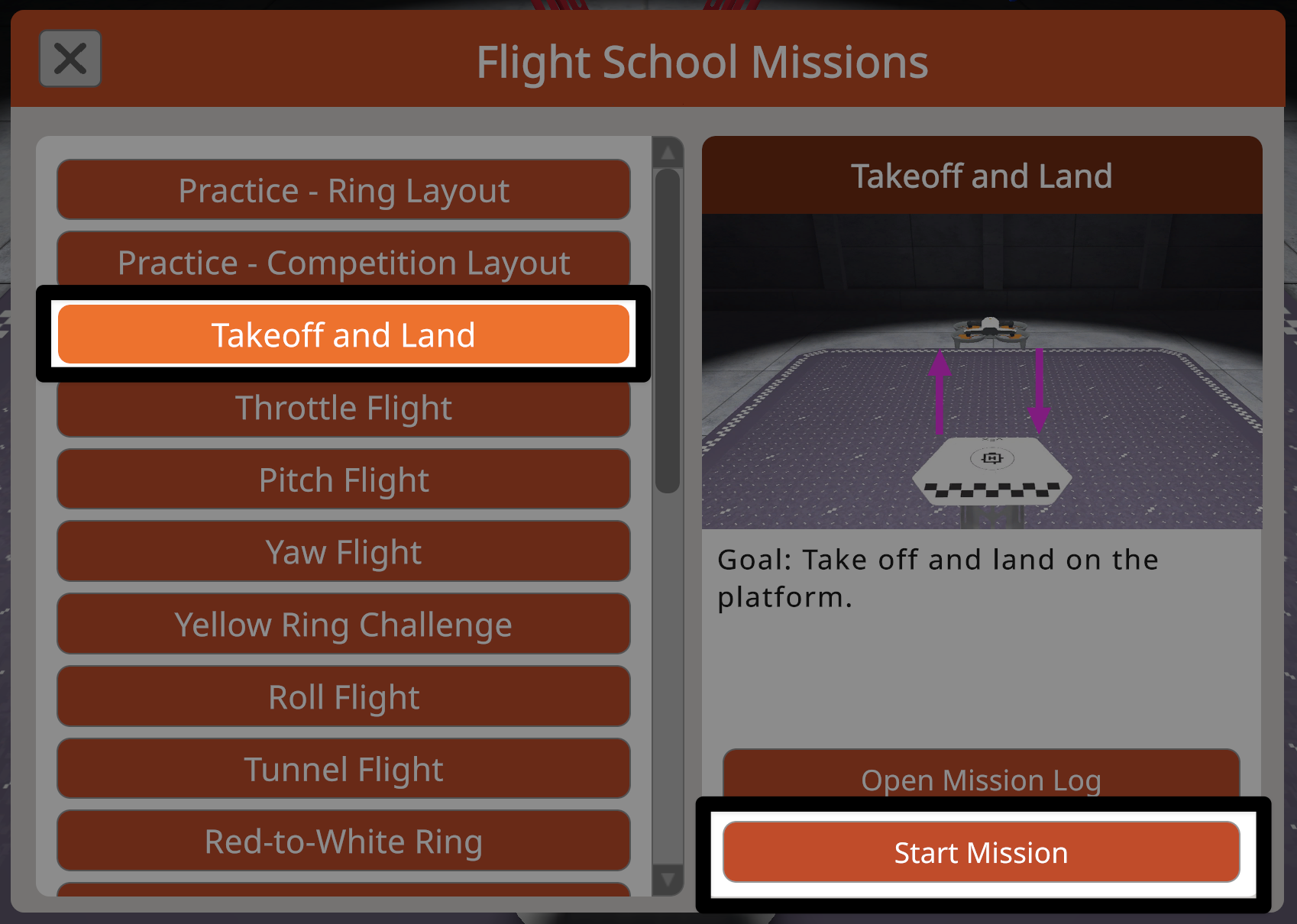

То же изображение, что и предыдущее, но теперь с выделенной кнопкой «Начать миссию» в правом нижнем углу.

Нажмите кнопку Начать миссию , чтобы начать миссию в Летной школе.

Выполнение задания

Каждая миссия в игре Flight School разработана таким образом, чтобы сосредоточить внимание на поставленных задачах, и включает в себя функции отслеживания прогресса. В программе «Лётная школа» управление дроном осуществляется так же, как и на практике, с использованием тех же настроек и функций контроллера. Прочитайте эту статью, чтобы узнать больше о настройках контроллера в симуляторе.

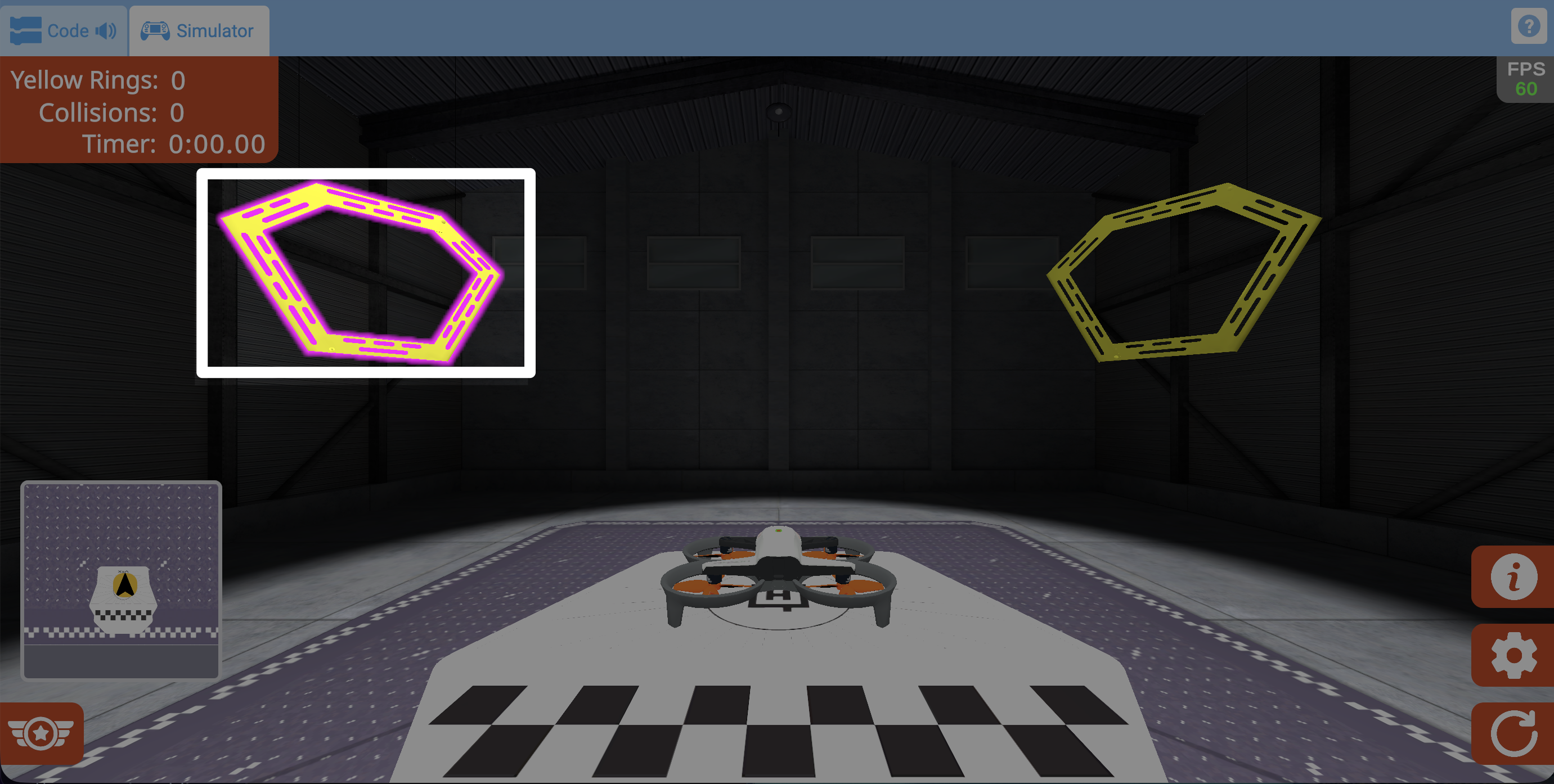

Скриншот из симулятора в начале миссии. Дрон находится на платформе, и на поле видны два желтых кольца, расположенные по диагонали слева и справа от дрона. Кольцо слева выделено.

В некоторых миссиях будут отображаться только полевые элементы, имеющие отношение к миссии. Это помогает упростить структуру и сосредоточиться на целях миссии.

В миссиях с заданной траекторией полета первое кольцо на этой траектории будет подсвечено при начале полета, как показано на изображении.

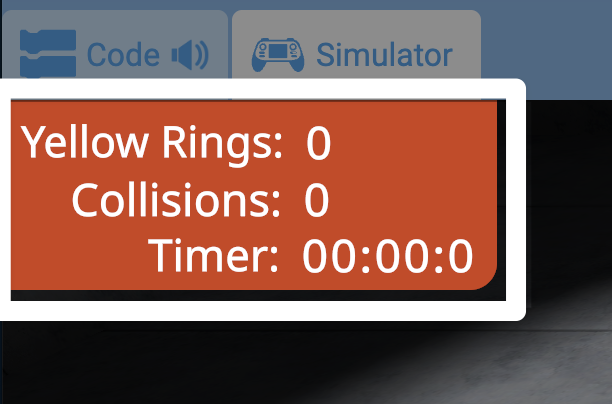

На скриншоте крупным планом показан верхний левый угол симулятора, где выделен блок метрик, отображающий счетчик желтых колец и столкновений, а также таймер.

Показатели в верхнем левом углу отображают прошедшее время и дополнительные критерии, специфичные для данной миссии.

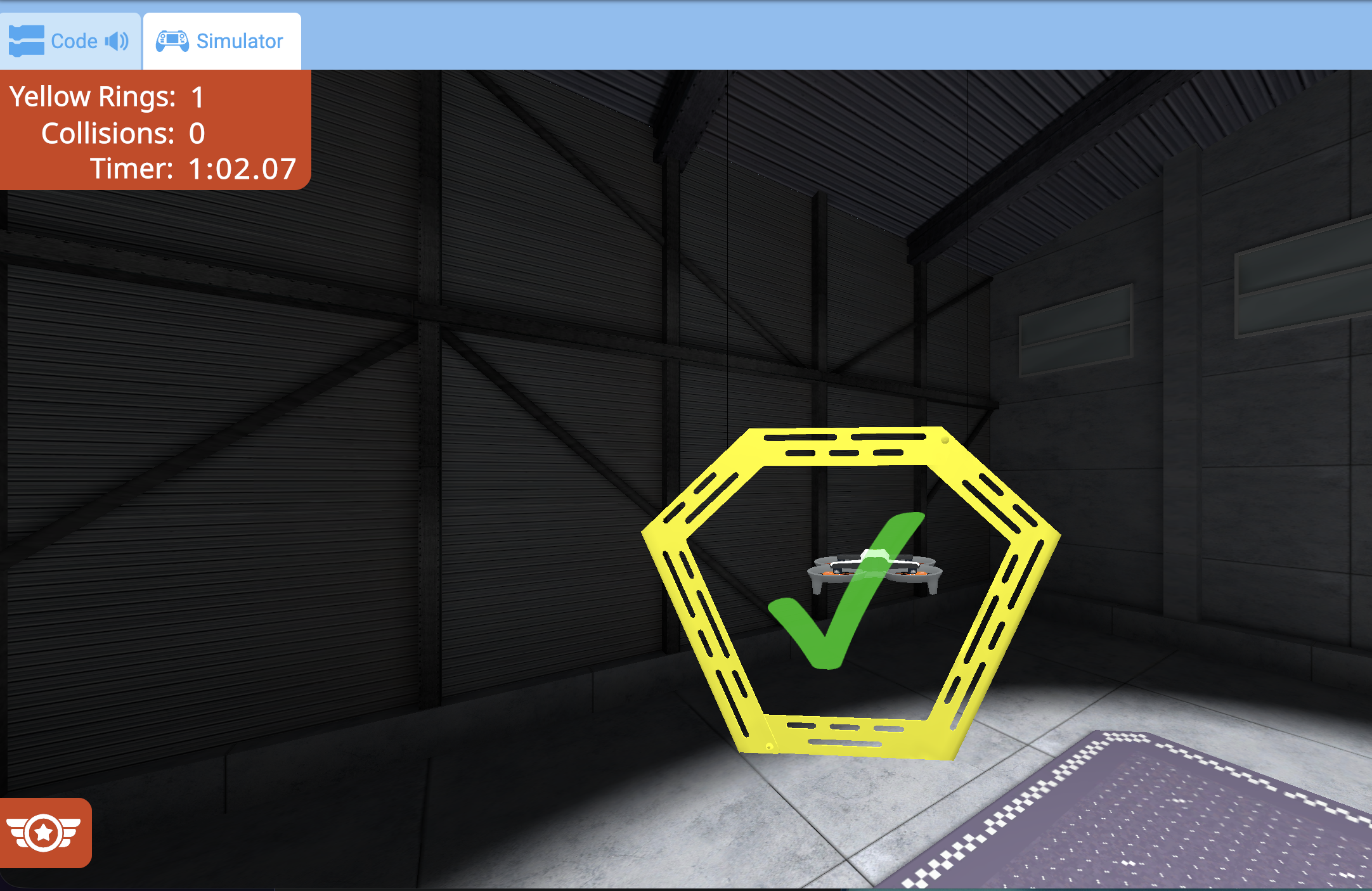

Скриншот, сделанный во время полета, на котором дрон виден сквозь левое желтое кольцо. В углу, обозначенном желтым цветом, отображается цифра 1, а в центре завершенного кольца стоит зеленая галочка.

После выполнения задачи миссии появится галочка, а показатели в верхнем левом углу обновятся, отражая достигнутый прогресс.

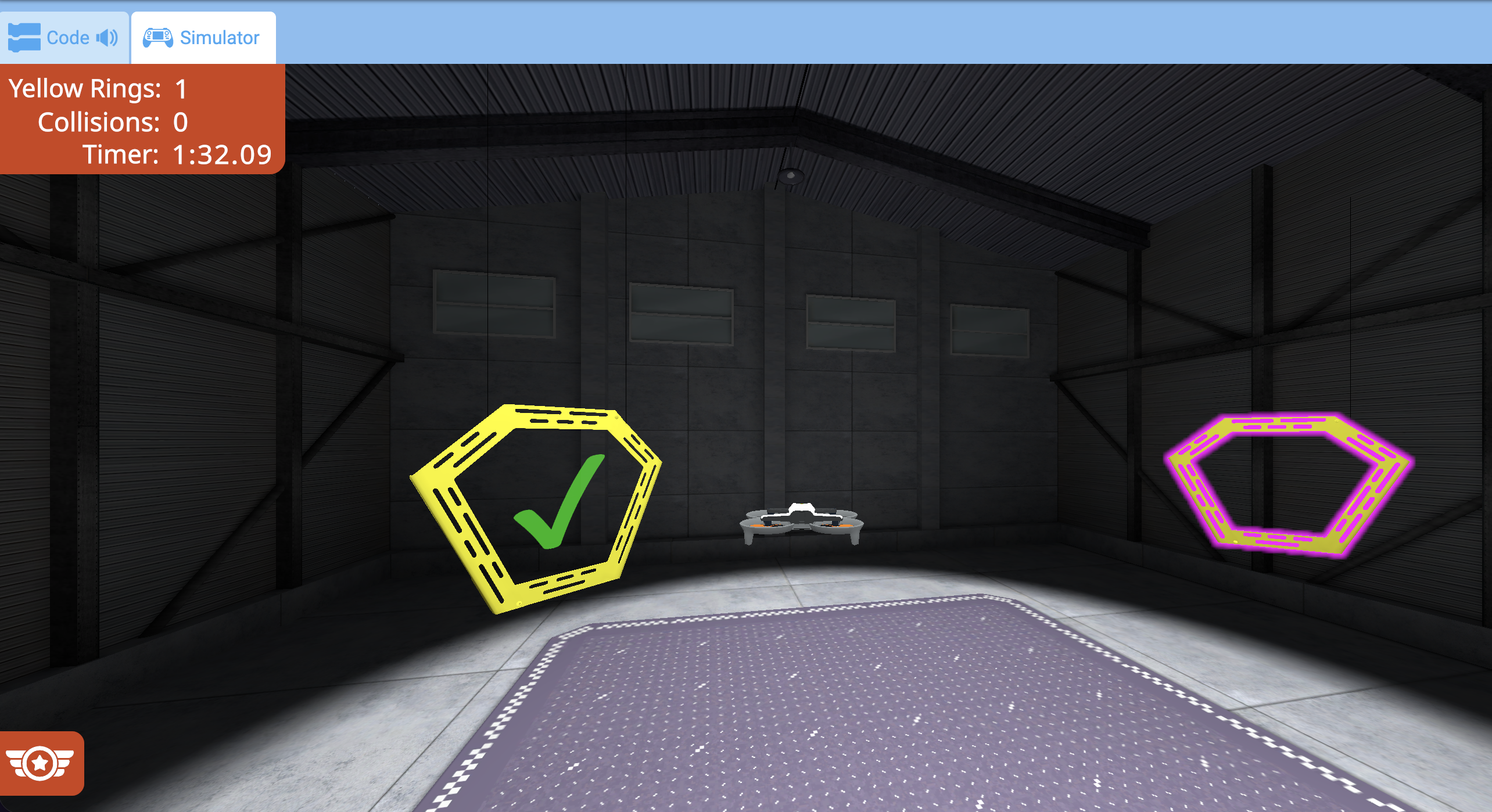

Скриншот, сделанный во время полета, показывает левое желтое кольцо с зеленой галочкой, а оставшееся правое желтое кольцо выделено розовым цветом, при этом дрон пролетает между ними.

В миссиях с подсветкой траектории полета будет подсвечен следующий этап, указывающий, куда нужно лететь дальше.

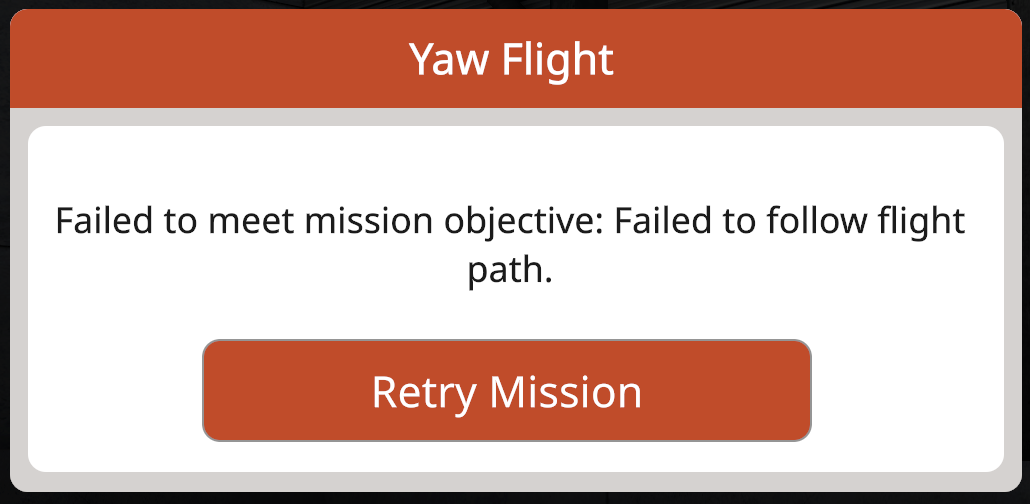

Сообщение о сбое в миссии Yaw Flight. Текст гласит: «Не удалось выполнить задачу миссии: не соблюдалась траектория полета». В центре внизу находится кнопка «Повторить миссию».

Если в какой-либо момент дрон не выполнит поставленные задачи, миссия завершится, и появится сообщение о сбое.

Нажмите кнопку Повторить миссию , чтобы перезапустить миссию и попробовать снова.

Функция мини-карты

Скриншот, сделанный во время полета, с выделенной небольшой квадратной мини-картой в левом нижнем углу. На карте дрон обозначен стрелкой, а линия показывает траекторию его полета.

Мини-карта в левом нижнем углу симулятора отображает траекторию полета дрона в виде сверху вниз, во время полета.

На мини-карте в режиме реального времени отображается линия, отслеживающая траекторию полета дрона, что помогает следить за движением.

Скриншот контрольного списка перед полетом с выделенными опциями мини-карты. Есть кнопка включения и кнопка выключения.

Мини-карту можно отключить в контрольном списке перед полетом в любой момент.

Прочитайте эту статью, чтобы узнать больше о доступе к контрольному списку перед полетом в авиасимуляторе VEX AIR.

Получение значков летной школы

По завершении миссии будет вручен именной значок.

Уровни значков

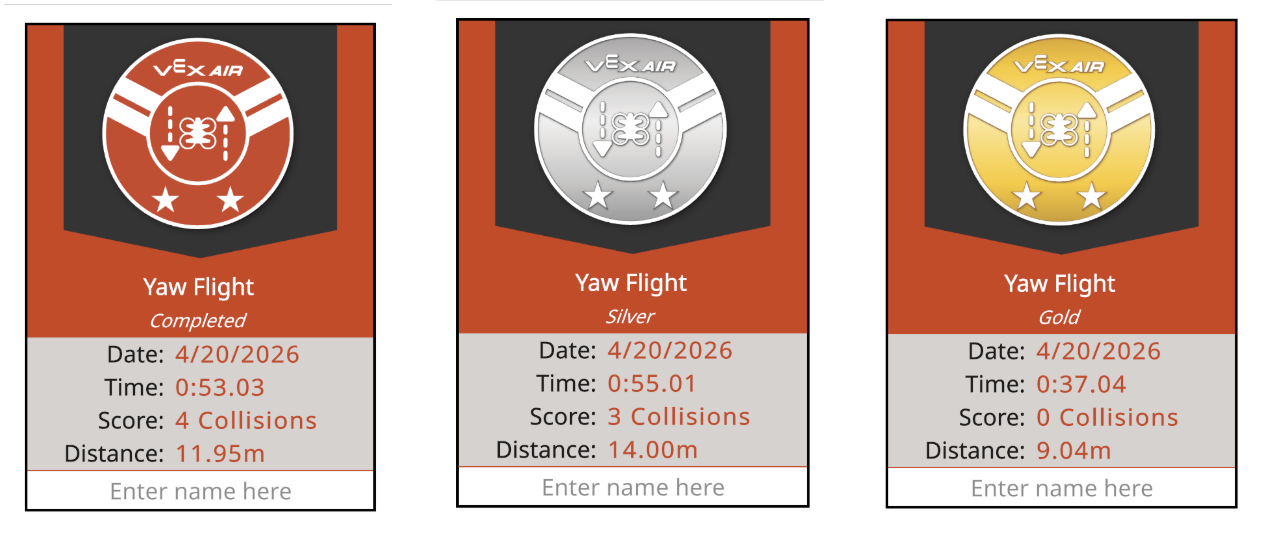

Три значка за миссию Yaw Flight: сверху медаль, снизу данные о полете. Слева направо они представлены оранжевой медалью, серебряной — серебряной, а золотой — золотой.

На каждом значке указан уровень выполнения задания, а также данные по каждому заданию: дата, время, критерий оценки и пройденное расстояние. Пользователи также могут ввести свое имя, чтобы дополнительно персонализировать свой бейдж.

Показатели выполнения миссии определяют, какой значок будет вручен.

выполнено (оранжевый) - указывает на то, что цели миссии были достигнуты.
Серебряный - указывает на то, что задачи миссии были выполнены с меньшим количеством столкновений или за меньшее время.
золота, — указывает на оптимальное выполнение миссии.

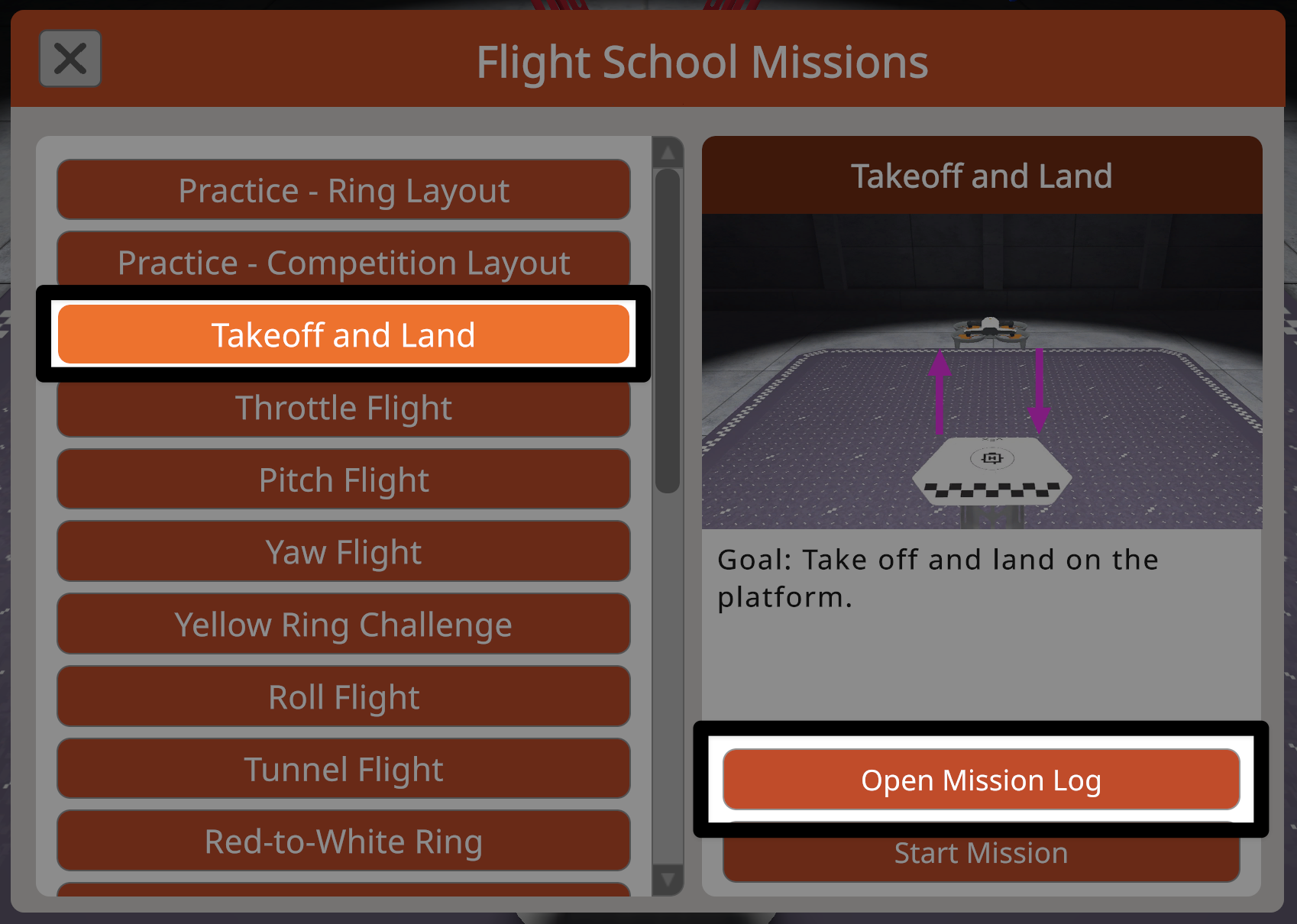

В меню «Задания летной школы» слева выбрана кнопка «Взлет и посадка», а в правом нижнем углу выделена кнопка «Открыть журнал заданий».

Для просмотра журнала заданий летной школы в формате PDF и ознакомления с критериями получения значка выберите кнопку Открыть журнал заданий для любого задания.

Персонализация значка

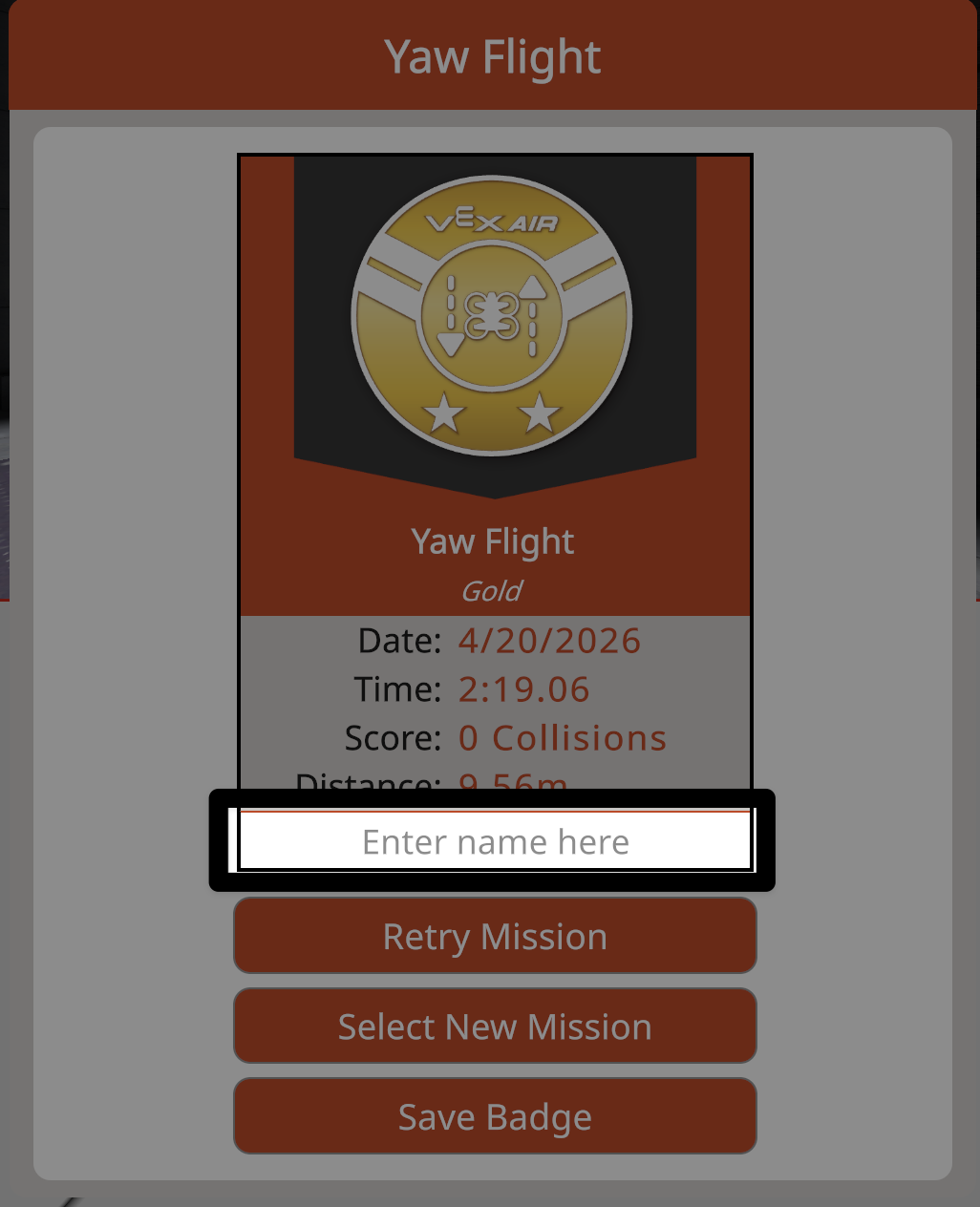

Диалоговое окно значка задания с текстовым полем для выбора и ввода имени, выделенным ниже данных задания и над кнопкой повторной попытки выполнения задания.

Выберите текстовое поле, чтобы ввести имя и дополнительно персонализировать значок.

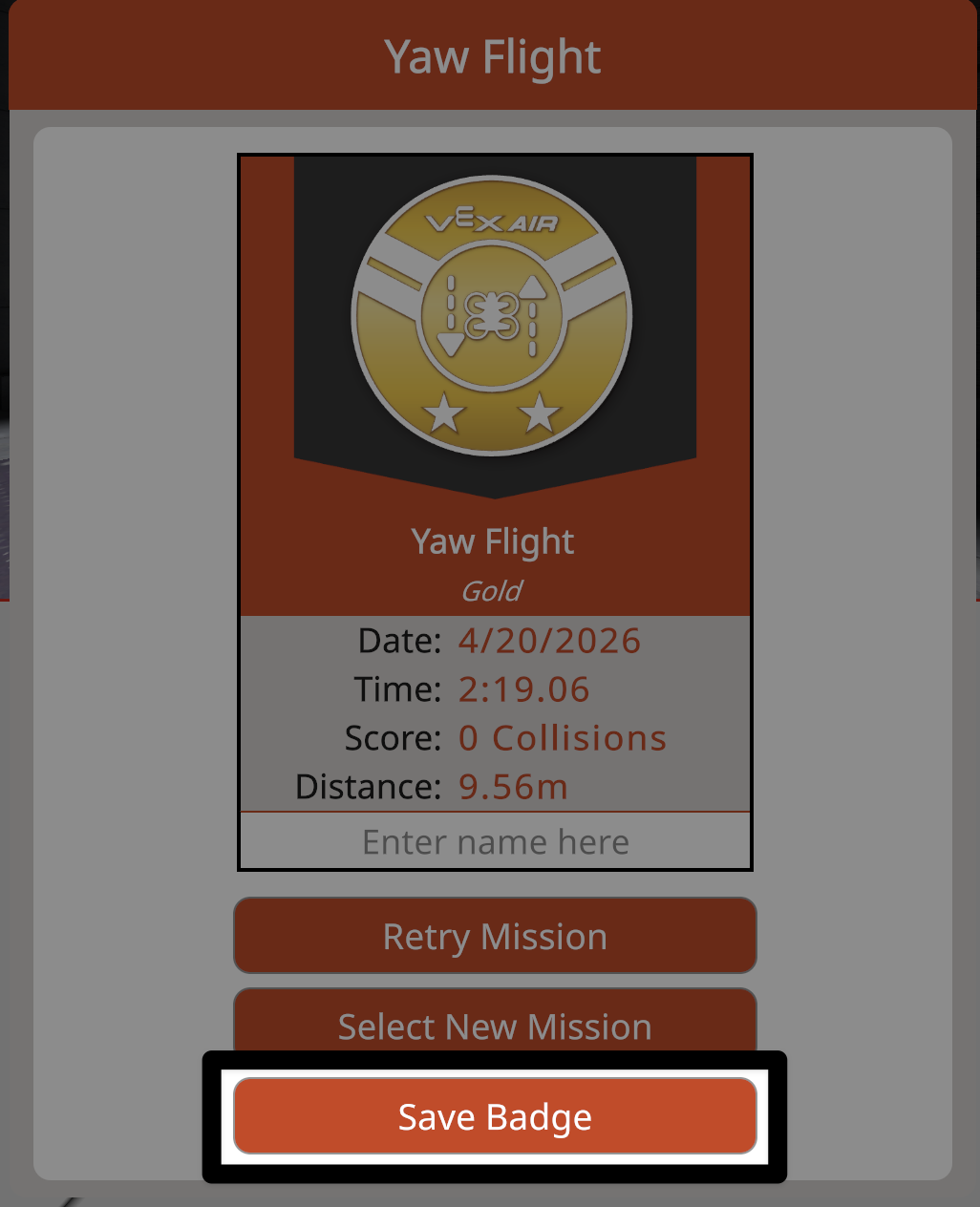

Диалоговое окно сохранения значка миссии осталось прежним, но теперь кнопка сохранения значка внизу выделена.

Нажмите кнопку Сохранить значок , чтобы сохранить PDF-файл значка на ваше устройство. После сохранения значки можно отправить в электронном виде или распечатать.

Примечание: Информация с бейджа удаляется после закрытия окна. Для просмотра конкретных данных о рейсе в дальнейшем необходимо сохранить все значки.

Выход из окна бейджа

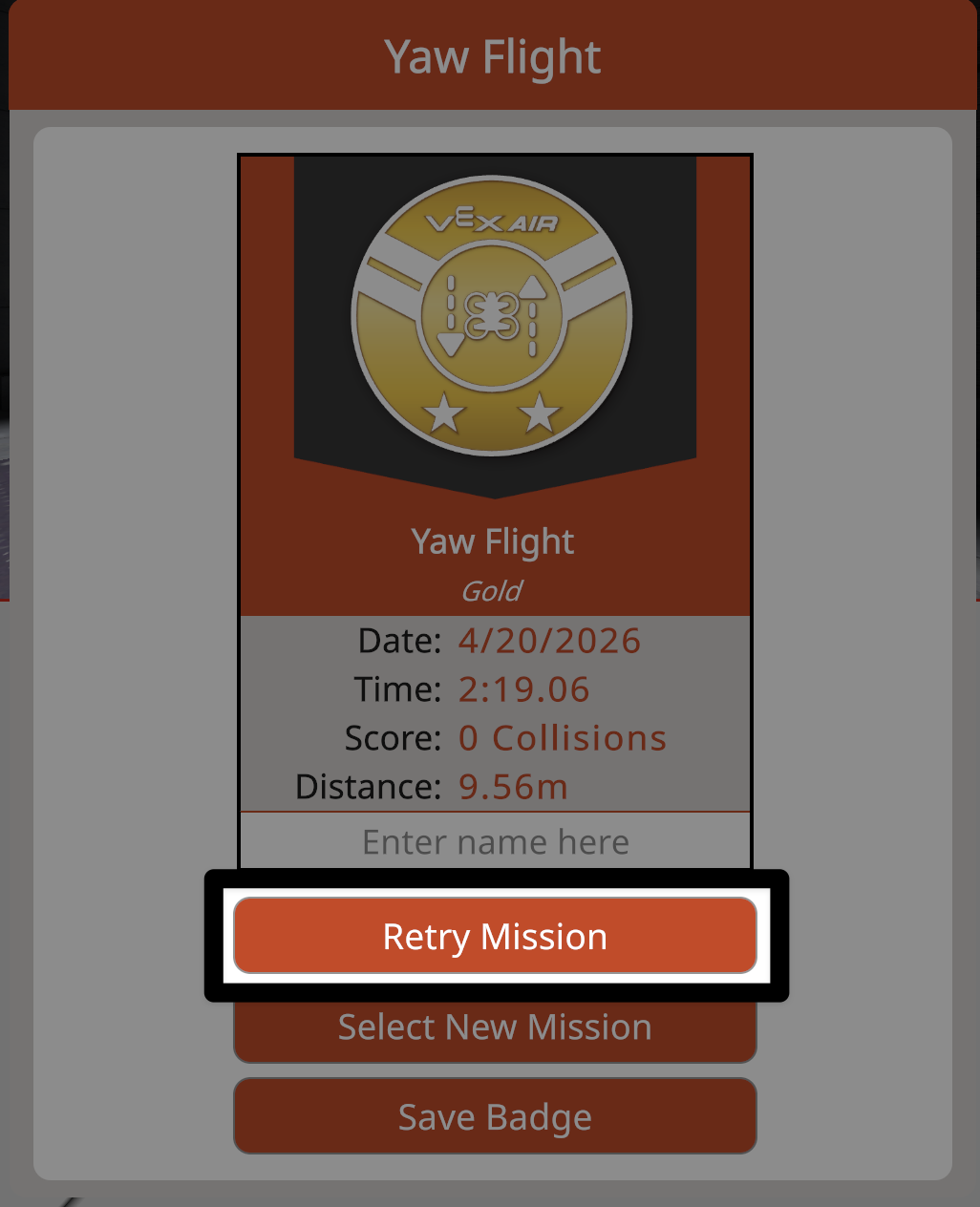

Диалоговое окно значка миссии осталось прежним, но теперь под текстовым полем с именем выделена кнопка «Повторить миссию».

Нажмите кнопку Повторить миссию , чтобы повторить ту же миссию и получить дополнительный значок.

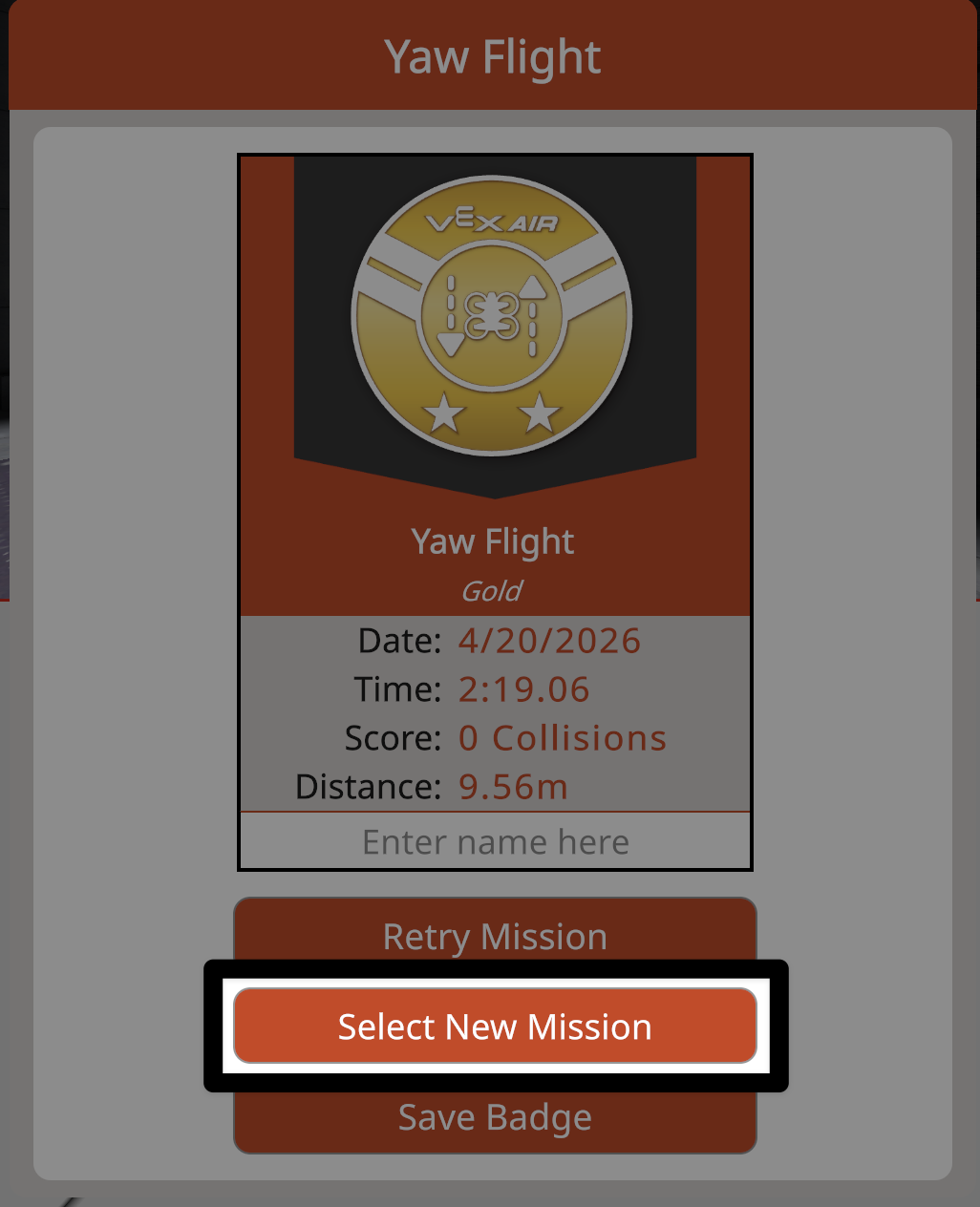

То же диалоговое окно задания, теперь с выделенной кнопкой «Выбрать новое задание», расположенной вертикально между значками «Повторить задание» и «Сохранить».

Нажмите кнопку Выберите новую миссию , чтобы вернуться в меню миссий летной школы и выполнить другую миссию.

Закрытие летной школы

Вы можете в любой момент вернуться к тренировочной конфигурации в симуляторе или закрыть меню заданий летной школы.

Возвращение к практике

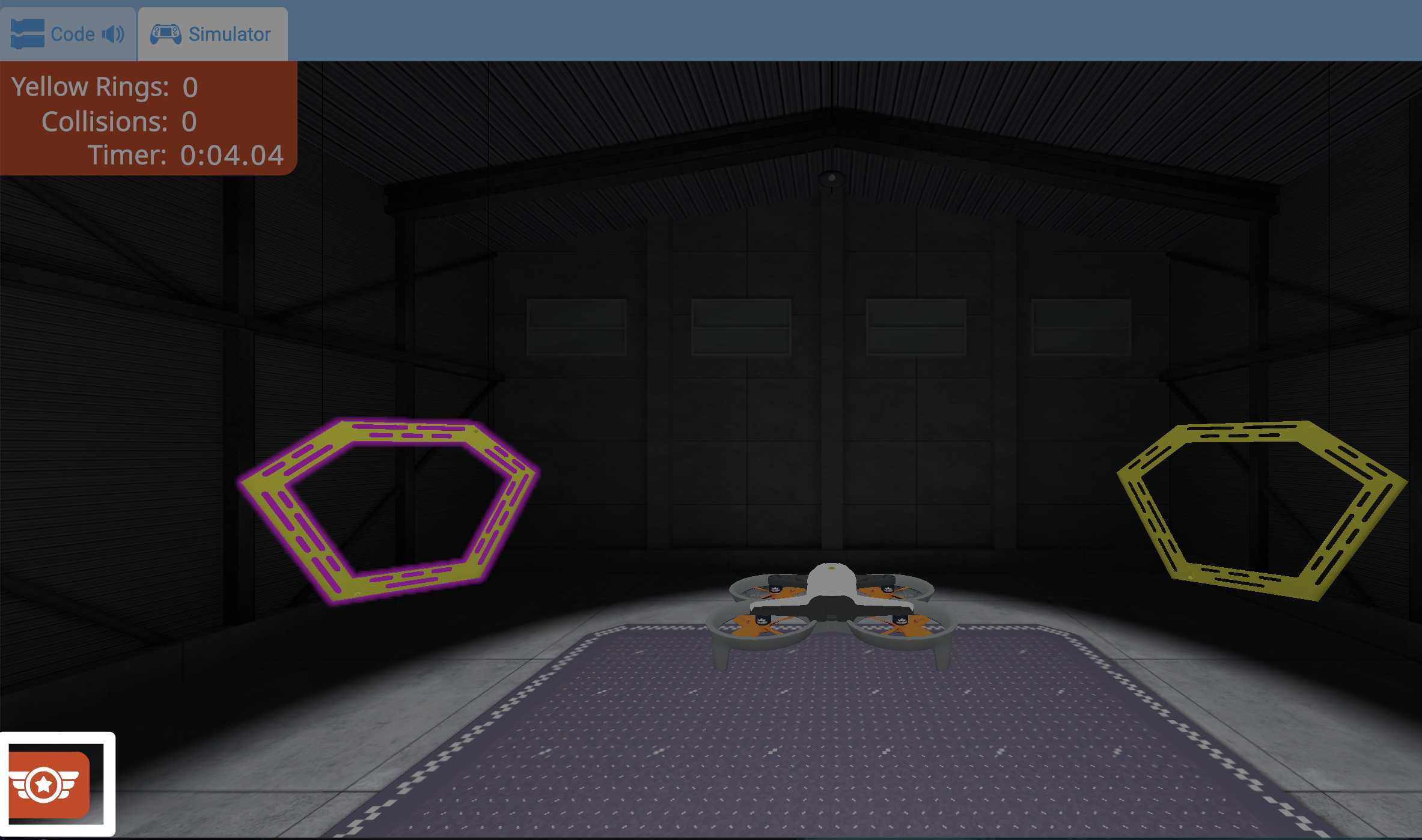

Скриншот, сделанный во время полета, с выделенной кнопкой «Летная школа» в левом нижнем углу.

В любой момент нажмите кнопку «Лётная школа», чтобы вернуться в меню лётной школы.

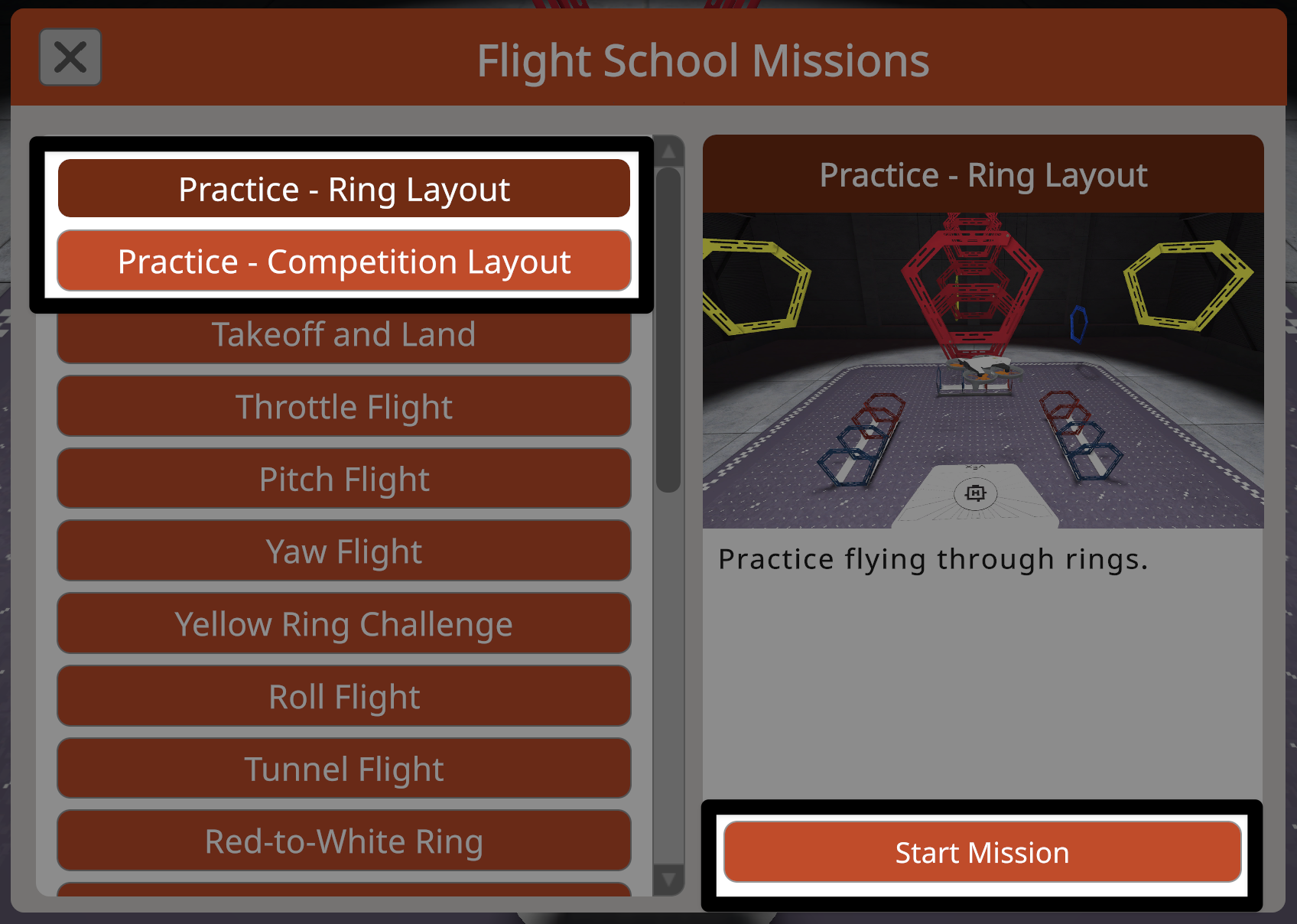

Меню заданий летной школы с двумя верхними кнопками заданий, на которых выделены надписи «Практика — схема ринга» и «Практика — схема соревнований», а также кнопка «Начать задание» в правом нижнем углу.

Тренировочные схемы всегда доступны в верхней части меню заданий летной школы.

Выберите желаемый режим тренировки, затем нажмите кнопку Start Mission , чтобы выйти из летной школы и продолжить тренировку.

Закрытие меню заданий летной школы

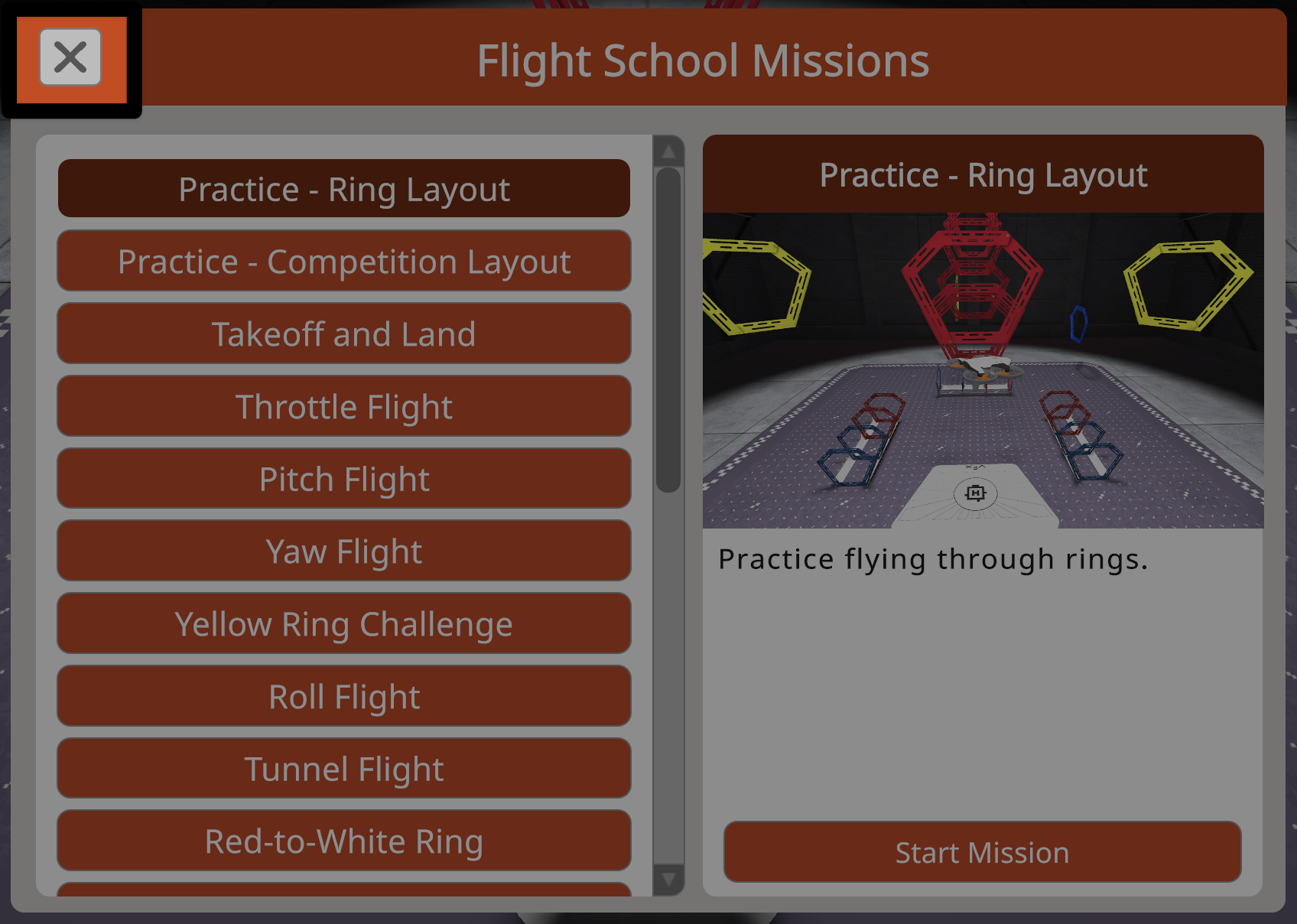

Меню заданий летной школы с выделенной кнопкой «x» в верхнем левом углу.

Чтобы закрыть меню и вернуться на предыдущий экран, нажмите кнопку x в верхнем левом углу меню заданий летной школы.
