Сопряжение IQ Brain (1-го поколения) с IQ-контроллером (2-го поколения)? См. эту статью.

VEX IQ обеспечивает перекрестную совместимость при соединении IQ Brain (2-го поколения) с контроллером IQ (1-го поколения). Читайте дальше, чтобы узнать, как подключить IQ Brain (2-го поколения) к IQ-контроллеру (1-го поколения).

Мозг включен, на экране отображается главное меню.

Включи мозг

Экран мозга отображается в главном меню с выбранной опцией «Настройки». Настройки — это четвертый пункт в главном меню.

Идем вправо и выбираем настройки

Экран мозга отображается в меню «Настройки» с выбранной опцией «Связь». Ссылка — вторая опция в меню «Настройки».

Идите вправо и выберите «Ссылка».

Экран Brain отображается после выбора опции Link. На схеме показан контроллер с выделенными кнопками «L вверх», «L вниз» и «Питание».

На экране появится изображение, показывающее кнопки, которые нужно нажать на контроллере.

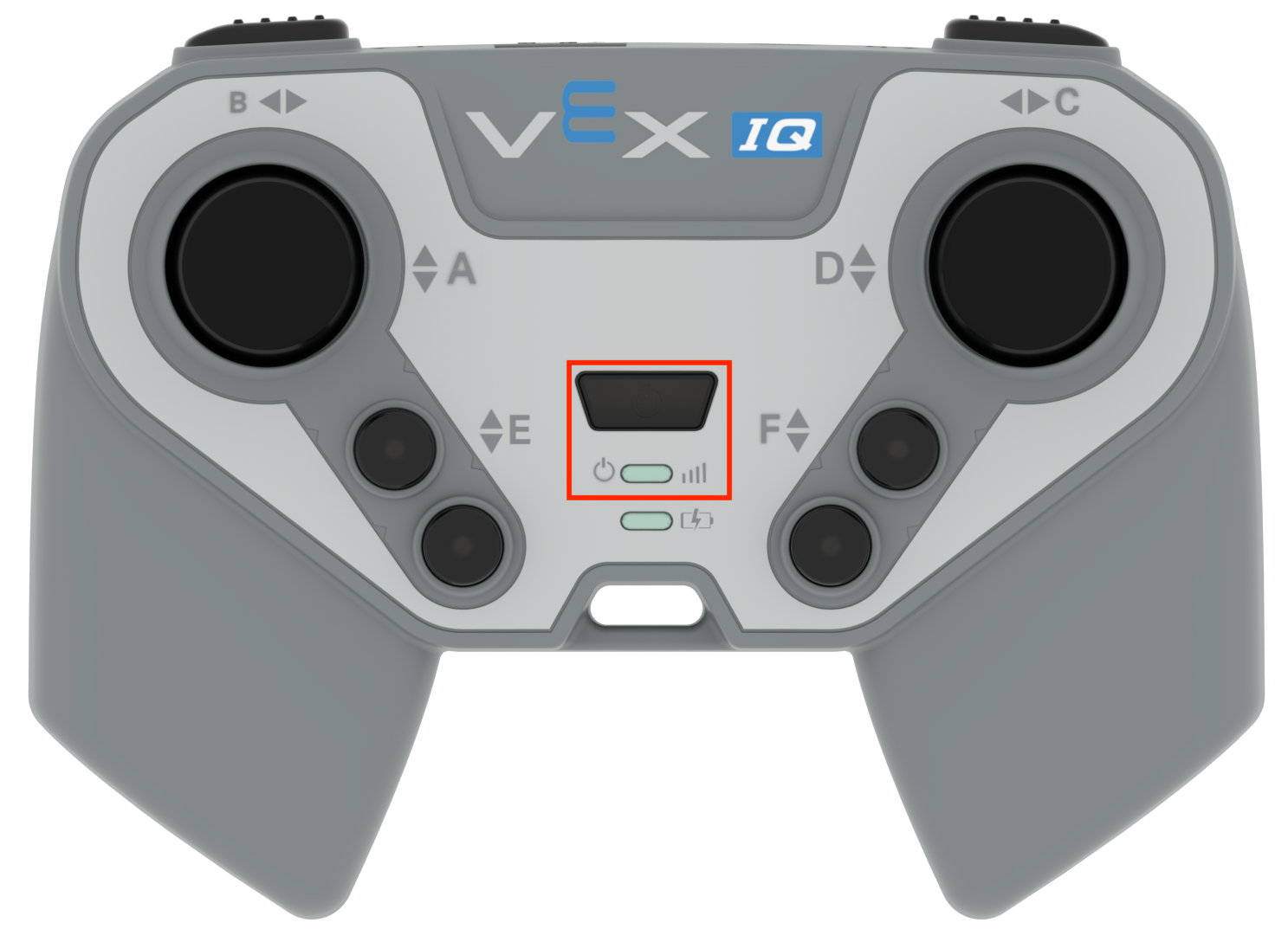

Схема контроллера (1-го поколения) с выделенной кнопкой питания и светодиодом питания.

На контроллере:

Удерживайте кнопки L вверх и L вниз.
Дважды нажмите среднюю кнопку питания, продолжая удерживать кнопки L.
Светодиод на контроллере изменит цвет с зеленого на красный.

ПримечаниеКонтроллер 1-го поколения не будет сопряжен с мозгом 2-го поколения, если на контроллере VEX IQ (1-го поколения) не установлено синее интеллектуальное радио. Дополнительную информацию об установке и снятии радиоконтроллера VEX IQ (1-го поколения) в этой статье из библиотеки VEX.

Экран мозга с выделенным значком контроллера, указывающим на то, что он подключен.

Через несколько секунд контроллер должен автоматически подключиться к Brain.
